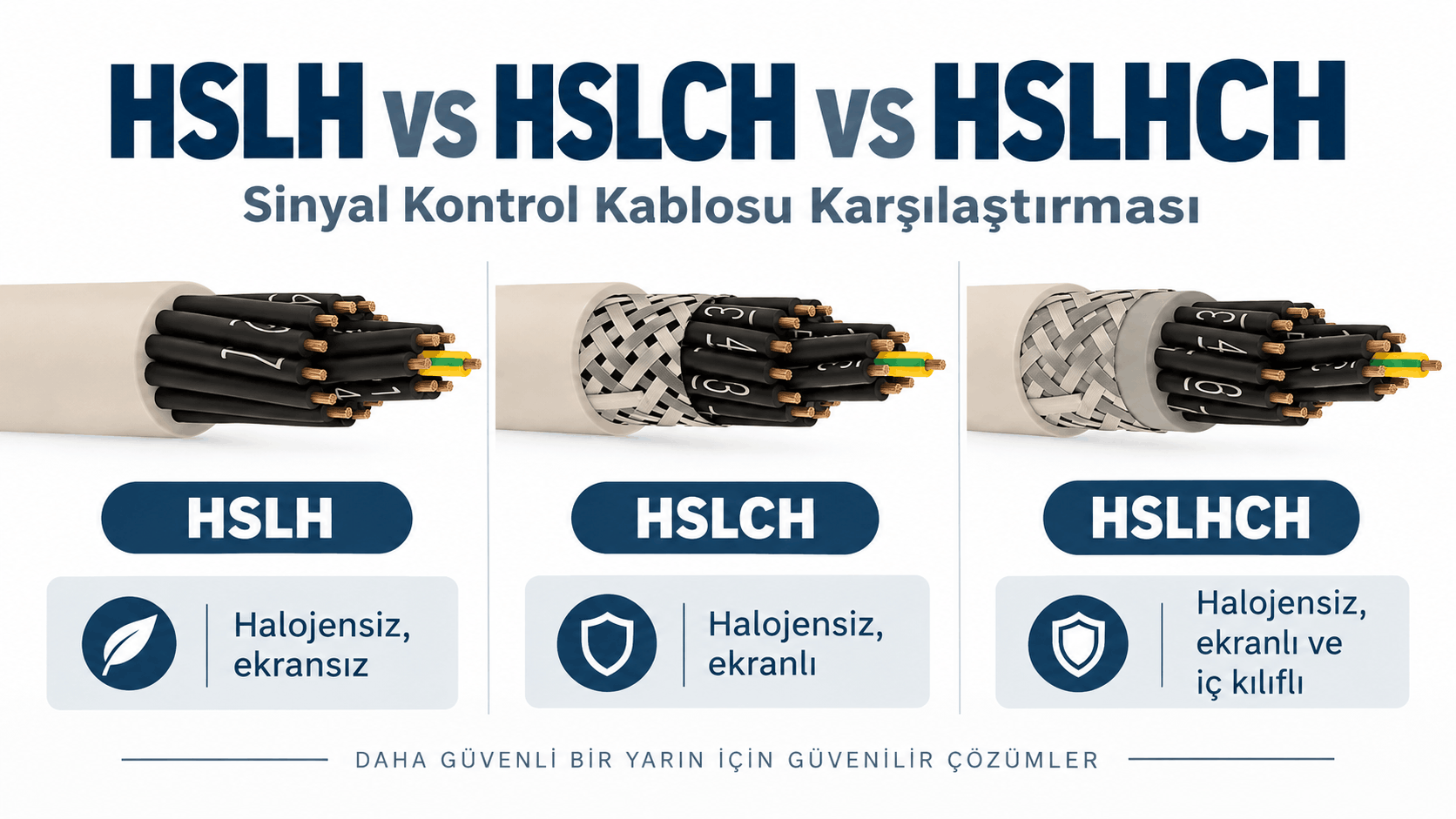

HSLH Kablo Farkları: HSLH, HSLCH ve HSLHCH Karşılaştırması

HSLH kablo farkları temel olarak ekranlama ve iç kılıf yapısından kaynaklanır. HSLH, HSLCH ve HSLHCH kontrol kablolarının üçü de halojensiz malzeme yaklaşımını kullanır; ancak kablo konstrüksiyonları aynı değildir.

HSLH metalik ekran içermez. Buna karşılık HSLCH, kablo çekirdeğinin çevresinde kalaylı bakır örgü ekran kullanır. HSLHCH ise aynı ekran yapısına ek olarak örgünün altında halojensiz bir iç kılıf taşır.

Bu nedenle seçim yaparken üç soruya cevap verin: Devre elektromanyetik ekranlama gerektiriyor mu? Proje halojensiz malzeme istiyor mu? Ekranlı konstrüksiyonda ayrıca iç kılıfa ihtiyaç var mı?

Örneğin düşük elektromanyetik girişime sahip korunaklı bir kontrol devresinde HSLH yeterli olabilir. Motorlar, sürücüler veya güç elektroniği yakınındaki hassas kontrol devrelerinde ise HSLCH öne çıkabilir. Proje ekranın altında ek iç kılıf da istiyorsa HSLHCH daha uygun bir yapı sunabilir.

ETK Kablo; makine, otomasyon, HVAC, bina kontrolü ve endüstriyel tesisler için farklı kontrol kablosu çözümleri üretir.

Kısa cevap: HSLH halojensiz ve ekransızdır. HSLCH halojensiz yapıya kalaylı bakır örgü ekran ekler. HSLHCH ise aynı örgü ekranın altında ayrıca halojensiz iç kılıf kullanır. En fazla katmana sahip kablo her zaman en doğru kablo değildir; gerçek devre ve montaj koşulları seçimi belirler.

HSLH Kablo Farkları: Hızlı Karşılaştırma

Özellik	HSLH	HSLCH	HSLHCH
İletken	Sınıf 5 çok telli bakır	Sınıf 5 çok telli bakır	Sınıf 5 çok telli bakır
İzolasyon	Halojensiz	Halojensiz	Halojensiz
Metalik ekran	Yok	Kalaylı bakır örgü	Kalaylı bakır örgü
İç kılıf	Yok	Yok	Var
Dış kılıf	Halojensiz	Halojensiz	Halojensiz
EMI ekranlaması	Metalik ekran yok	Var	Var
Konstrüksiyon	En sade	Ekranlı	Ekranlı + iç kılıflı
Temel seçim mantığı	Düşük EMI	EMI ekranı gerekli	Ekran + iç kılıf gerekli

En basit ifadeyle:

• HSLH = halojensiz + ekransız
• HSLCH = halojensiz + kalaylı bakır örgü ekran
• HSLHCH = halojensiz + iç kılıf + kalaylı bakır örgü + dış kılıf

Dolayısıyla bu üç kabloyu “iyi, daha iyi, en iyi” şeklinde sıralamayın. Her konstrüksiyon farklı bir teknik ihtiyaca cevap verir.

HSLH Kablo Nedir?

HSLH, metalik ekran içermeyen esnek ve halojensiz bir kontrol kablosudur.

ETK’nın standart HSLH yapısı şu temel elemanları kullanır:

• Sınıf 5 çok telli bakır iletken
• Halojensiz damar izolasyonu
• Katmanlar halinde damar bükümü
• Halojensiz dış kılıf

Metalik ekran bulunmadığı için HSLH, elektromanyetik girişimin düşük veya iyi kontrol edildiği sistemlerde sade bir çözüm sunar.

Ayrıca üretici ek bakır örgü kullanmadığı için benzer ekranlı yapılara göre daha kompakt ve hafif bir konstrüksiyon elde edebilir.

ETK’nın HSLH-JZ kontrol kablosu, Sınıf 5 bakır iletkenleri halojensiz izolasyon ve UV dayanımlı halojensiz dış kılıfla birleştirir.

HSLH Nerelerde Öne Çıkar?

Proje halojensiz malzeme istiyor ancak ek elektromanyetik ekran gerektirmiyorsa HSLH’yi değerlendirin.

Tipik kullanım alanları şunlardır:

• Kontrol panoları
• Otomasyon panoları
• HVAC kontrol devreleri
• Makine kontrol sistemleri
• Üretim hatları
• Bina kontrol uygulamaları
• Korunaklı endüstriyel güzergâhlar

Örneğin güç kablolarından ve sürücülerden ayrılmış bir kontrol panosunda bakır örgü ekran anlamlı bir fayda sağlamayabilir.

Bu durumda HSLH gereksiz konstrüksiyon katmanlarını ortadan kaldırabilir.

HSLCH Kablo Nedir?

HSLCH, halojensiz yapıyı kalaylı bakır örgü ekranla birleştiren esnek kontrol kablosudur.

Standart konstrüksiyon şu elemanları içerir:

• Sınıf 5 çok telli bakır iletken
• Halojensiz damar izolasyonu
• Katmanlar halinde damar bükümü
• Polyester ayırıcı bant
• Kalaylı bakır örgü ekran
• Halojensiz dış kılıf

Dolayısıyla HSLH ile HSLCH arasındaki temel fark metalik ekrandır.

Kalaylı bakır örgü, elektromanyetik girişimin hassas kontrol devreleri üzerindeki etkisini azaltmaya yardımcı olur.

ETK’nın HSLCH-JZ kontrol kablosu bu ekran yapısını halojensiz malzemelerle birleştirir.

Kalaylı Bakır Örgü Ne İşe Yarar?

Bakır örgü, kablo çekirdeğinin çevresinde iletken bir ekran oluşturur.

Bu nedenle özellikle şu ekipmanların bulunduğu ortamlarda fayda sağlayabilir:

• VFD ve frekans konvertörleri
• Elektrik motorları
• Servo sürücüler
• Güç kabloları
• Kontaktörler
• Şalt ekipmanları
• Transformatörler
• Güç elektroniği sistemleri

Bununla birlikte örgüyü mekanik zırh olarak görmeyin. Bakır örgünün temel görevi elektromanyetik ekranlamadır.

HSLHCH Kablo Nedir?

HSLHCH, kalaylı bakır örgünün altında ayrıca halojensiz iç kılıf kullanan ekranlı kontrol kablosudur.

Tipik yapı şu katmanlardan oluşur:

• Sınıf 5 çok telli bakır iletken
• Halojensiz damar izolasyonu
• Katmanlar halinde damar bükümü
• Halojensiz iç kılıf
• Kalaylı bakır örgü ekran
• Halojensiz dış kılıf

Buradaki kritik nokta şudur: HSLHCH farklı bir ekran teknolojisi kullanmaz.

Hem HSLCH hem HSLHCH kalaylı bakır örgü taşır. HSLHCH’nin ayırt edici özelliği örgünün altındaki ek iç kılıftır.

ETK’nın HSLHCH-JZ kontrol kablosu, halojensiz iç kılıfı kalaylı bakır örgü ve halojensiz dış kılıfla aynı konstrüksiyonda bir araya getirir.

HSLH Kablo Farkları: Ana Konstrüksiyon

Kablo Katmanı	HSLH	HSLCH	HSLHCH
Halojensiz izolasyon	Var	Var	Var
İç kılıf	Yok	Yok	Var
Kalaylı bakır örgü	Yok	Var	Var
Halojensiz dış kılıf	Var	Var	Var

Böylece seçim mantığı netleşir.

Önce ekran gereksinimini belirleyin. Ardından ekranlı yapıda ayrıca iç kılıfa ihtiyaç olup olmadığını kontrol edin.

HSLH ile HSLCH Arasındaki Fark Nedir?

HSLH ile HSLCH arasındaki ana fark elektromanyetik ekranlamadır.

HSLH metalik ekran taşımaz. Buna karşılık HSLCH damar grubunun çevresinde kalaylı bakır örgü kullanır.

Bu nedenle elektriksel açıdan gürültülü bir güzergâhta HSLCH daha uygun bir seçenek haline gelebilir.

Ancak ekran şu unsurları da artırır:

• Bakır miktarı
• Dış çap
• Kablo ağırlığı
• Sonlandırma işçiliği
• Ekran bağlantısı ihtiyacı

Dolayısıyla ekran gerektirmeyen bütün devrelerde HSLCH kullanmak teknik veya ekonomik açıdan avantaj sağlamaz.

HSLCH ile HSLHCH Arasındaki Fark Nedir?

HSLCH ve HSLHCH aynı temel ekran yaklaşımını kullanır.

HSLCH’de üretici kalaylı bakır örgüyü ayırıcı katmanla hazırlanmış kablo çekirdeğinin çevresine uygular.

HSLHCH’de ise üretici önce kablo çekirdeğinin çevresine halojensiz iç kılıf uygular. Ardından örgüyü bu iç kılıfın üzerine yerleştirir.

Bu ek katman daha düzenli ve daha katmanlı bir kablo konstrüksiyonu oluşturur.

Buna karşılık iç kılıf malzeme miktarını, dış çapı ve ağırlığı da artırabilir.

Bu nedenle proje gerçekten ek iç kılıf istiyorsa HSLHCH seçin.

İç Kılıf Ne Sağlar?

HSLHCH’deki iç kılıf birkaç yapısal avantaj sağlayabilir.

Örneğin iç kılıf:

• Örgü altında düzgün bir yüzey oluşturur
• Damar grubuyla metalik ekran arasında fiziksel ayrım sağlar
• Kablo çekirdeğini daha düzenli tutar
• Çok katmanlı yapının mekanik bütünlüğünü destekler
• Üretim ve montaj sırasında çekirdeğin formunu korumaya yardımcı olur

Ancak iç kılıf mekanik zırh değildir.

Ayrıca iç kılıfın bulunması HSLHCH’nin otomatik olarak HSLCH’den daha iyi EMI performansı sunduğu anlamına gelmez.

HSLH Kablo Farkları: EMI ve Ekranlama

EMI açısından üç kablo arasındaki fark oldukça nettir.

• Düşük EMI: HSLH yeterli olabilir.
• EMI ekranı gerekli: HSLCH öne çıkabilir.
• EMI ekranı + ek iç kılıf: HSLHCH değerlendirilebilir.

Ancak doğru EMC performansı yalnızca kablo seçimine bağlı değildir.

Kablo güzergâhı, güç kablolarından ayrım, ekran sürekliliği, sonlandırma yöntemi ve tesisin topraklama mimarisi de sonucu etkiler.

Bu nedenle en yüksek ekran seviyesini seçmek yerine bütün EMC tasarımını birlikte değerlendirin.

HSLHCH Daha İyi EMI Ekranı Sağlar mı?

Yalnızca iç kılıf nedeniyle böyle bir sonuç çıkaramayız.

HSLCH ve HSLHCH’deki temel ekran elemanı kalaylı bakır örgüdür.

Gerçek ekranlama performansında şu faktörler önem taşır:

• Örgü kapama oranı
• Örgü tel yapısı
• Ekran sürekliliği
• Girişimin frekansı
• Ekran sonlandırması
• Topraklama ve eşpotansiyel bağlantı yaklaşımı

Dolayısıyla yalnızca ürün koduna bakarak HSLHCH için daha yüksek EMC performansı iddia etmeyin.

VFD Yakınında Hangi Kablo Seçilir?

VFD’ler hızlı anahtarlama nedeniyle güçlü elektromanyetik gürültü oluşturabilir.

Bu nedenle hassas kontrol devresi VFD veya motor sistemlerinin yakınından geçiyorsa ekranlı HSLCH ya da HSLHCH avantaj sağlayabilir.

Öte yandan ekranlı kontrol kablosu, özel motor çıkış kablosunun yerine geçmez.

Motor beslemesi, encoder bağlantısı, haberleşme bus’ı ve standart kontrol devresi farklı kablo tasarımlarına ihtiyaç duyabilir.

Bu nedenle önce gerçek devre fonksiyonunu belirleyin.

Bakır Örgü Mekanik Zırh mıdır?

Hayır.

Kalaylı bakır örgü temel olarak elektromanyetik ekranlama sağlar.

Ağır mekanik koruma gerekiyorsa proje ekibi çelik tel zırh, çelik tel örgü veya başka özel mekanik koruma sistemlerini değerlendirmelidir.

Özellik	Kalaylı Bakır Örgü	Mekanik Zırh
Ana görev	EMI ekranlama	Mekanik koruma
Tipik malzeme	Kalaylı bakır	Çelik veya özel takviye
Elektromanyetik ekranlama	Evet	Ana görevi değil
Ağır ezilme koruması	Sınırlı	Uygun tasarımda yüksek
Darbe koruması	Sınırlı	Uygun tasarımda daha yüksek

Bu nedenle kablo şartnamesinde EMI ekranını ve mekanik korumayı iki ayrı kriter olarak tanımlayın.

HSLH Kablo Farkları: Dış Çap ve Ağırlık

Kabloya eklenen her katman dış çapı ve ağırlığı etkileyebilir.

HSLH en sade mimariyi kullanır. HSLCH buna kalaylı bakır örgü ve ayırıcı katman ekler. HSLHCH ise örgünün altında ayrıca iç kılıf taşır.

Bu nedenle benzer damar sayısı ve kesitte genel olarak şu eğilim oluşur:

HSLH → daha kompakt
HSLCH → daha katmanlı
HSLHCH → en katmanlı yapı

Ancak kesin dış çap ve ağırlık için ürün teknik föyündeki değerleri kullanın.

Dış Çap Neden Önemlidir?

Dış çap şu alanları doğrudan etkiler:

• Kablo tavası doluluk oranı
• Boru veya kanal kapasitesi
• Kablo rakoru ölçüsü
• Pano girişleri
• Bükülme alanı
• Makara kapasitesi

Özellikle yüksek kablo yoğunluğuna sahip endüstriyel tesislerde birkaç milimetrelik fark bile toplam güzergâh kapasitesini etkileyebilir.

Ağırlık Neden Önemlidir?

Bakır örgü ve ek polimer katmanlar kablo ağırlığını artırabilir.

Sonuç olarak daha katmanlı yapı:

• Makara ağırlığını
• Nakliye ihtiyacını
• Kablo tavası yükünü
• Montaj işçiliğini
• Çekme kuvvetini

etkileyebilir.

Bu nedenle gerçek ihtiyacı karşılayan en sade konstrüksiyonu seçmek çoğu projede daha verimli sonuç verir.

HSLH Kablo Farkları: Halojensiz ve LSZH Performansı

ETK’nın HSLH-JZ, HSLCH-JZ ve HSLHCH-JZ ürünleri halojensiz izolasyon ve dış kılıf sistemleri kullanır.

Ürün sayfalarında ayrıca şu test aileleri yer alır:

• IEC 61034-2 – duman yoğunluğu
• IEC 60754-1 – halojen asit gazı içeriği
• IEC 60754-2 – asitlik ve iletkenlik
• IEC 60332-1-2 – tek kabloda alev yayılımı

IEC 60754-1:2011+A1:2019, kablo konstrüksiyonlarında kullanılan malzemelerin yanması sırasında ortaya çıkan halojen asit gazı miktarını belirlemeye yönelik test yöntemini tanımlar.

Bununla birlikte LSZH, halojensiz, alev geciktirici ve yangına dayanıklı ifadelerini birbirinin yerine kullanmayın.

Malzeme terminolojisini daha ayrıntılı incelemek için LSZH ve PVC kablo farkları rehberimize bakabilirsiniz.

HSLH, HSLCH ve HSLHCH Yangına Dayanıklı mıdır?

Otomatik olarak değildir.

Halojensiz malzeme, düşük duman ve alev yayılımı performansları yangına tepki özelliklerini açıklar.

Buna karşılık yangında devre bütünlüğü başka bir gereksinimdir.

Örneğin proje FE180, PH120 veya başka bir circuit integrity performansı istiyorsa özel yangına dayanıklı kablo seçin.

Dolayısıyla standart HSL ailesinin halojensiz yapısını tek başına yangına dayanım kanıtı olarak kullanmayın.

300/500 V HSL Kontrol Kabloları

ETK’nın mevcut HSLH-JZ, HSLCH-JZ ve HSLHCH-JZ ürün sayfaları 0,50 mm² ile 16 mm² arasındaki listelenen kesitlerde 300/500 V çalışma gerilimi verir.

Ayrıca ürünler 2.000 V DC, 1 dakika test gerilimi bilgisi yayınlar.

Ancak HSLH, HSLCH veya HSLHCH harfleri bütün üreticilerde ve bütün varyantlarda tek bir gerilim sınıfını garanti etmez.

Bu nedenle satın alma aşamasında daima seçilen ürünün güncel teknik föyünü kontrol edin.

İletken Kesiti Nasıl Seçilir?

Daha büyük iletken kesiti otomatik olarak daha iyi kablo anlamına gelmez.

Proje ekibi şu kriterleri birlikte değerlendirmelidir:

• Devre akımı
• Gerilim düşümü
• Güzergâh uzunluğu
• Cihaz yükü
• Terminal kapasitesi
• Proje şartnamesi

Dolayısıyla iletken kesiti ile ekranlama ihtiyacını birbirinden bağımsız seçin.

Örneğin düşük akımlı fakat EMI açısından hassas bir devre küçük kesitli HSLCH gerektirebilir. Buna karşılık daha yüksek akımlı, düşük EMI’li başka bir kontrol devresi daha büyük kesitli HSLH kullanabilir.

JZ ve OZ Ne Anlama Gelir?

Kontrol kablolarında JZ ve OZ tanımları damar kodlama ve koruma iletkeni yapısıyla ilgilidir.

JZ genellikle numaralandırılmış damarların yanında sarı/yeşil koruma iletkeni bulunan yapıyı ifade eder.

OZ ise numaralandırılmış damarlar kullanır ancak sarı/yeşil koruma iletkeni içermez.

Bu nedenle JZ/OZ seçimi ile HSLH/HSLCH/HSLHCH seçimini ayrı değerlendirin.

İlk karar ekran ve konstrüksiyonla, ikinci karar ise devrenin koruma iletkeni ihtiyacıyla ilgilidir.

Sınıf 5 İletken Sürekli Hareket İçin Yeterli midir?

Hayır.

Sınıf 5 çok telli iletken montaj sırasında kabloya iyi esneklik sağlar.

Ancak bu özellik tek başına enerji zinciri veya sürekli hareket uygunluğu sağlamaz.

Sürekli hareket uygulamaları ayrıca şu özellikleri ister:

• Tekrarlı bükülme ömrü
• Dinamik minimum bükülme yarıçapı
• Hareket hızı
• İvme
• Hareket mesafesi
• Özel damar büküm geometrisi
• Uygun izolasyon ve dış kılıf bileşikleri

Bu nedenle standart HSL kablosunu yalnızca Sınıf 5 iletken kullandığı için enerji zincirine yerleştirmeyin.

HSL Kablolar Dış Ortamda Kullanılır mı?

ETK’nın üç standart ürün sayfası da UV dayanımlı halojensiz dış kılıf belirtir.

Ancak UV dayanımı bütün dış ortam uygunluğunu tek başına belirlemez.

Proje ayrıca şu koşulları kontrol etmelidir:

• Su ve nem
• Sıcaklık
• Kimyasal maruziyet
• Mekanik zorlanma
• Montaj yöntemi

Dolayısıyla yalnızca “UV resistant” bilgisinden doğrudan gömme veya sürekli su maruziyeti sonucu çıkarmayın.

HSL Kablolar Doğrudan Toprağa Gömülebilir mi?

Ürün kodu tek başına doğrudan gömme uygunluğunu göstermez.

Toprak altı güzergâhlar su, nem, ezilme, darbe ve kemirgen gibi ek riskler oluşturabilir.

Bu nedenle proje doğrudan gömme istiyorsa bu amaç için mekanik ve çevresel performansı doğrulanmış uygun kablo konstrüksiyonunu seçin.

HSLH, HSLCH ve HSLHCH Nerelerde Kullanılır?

Bu kablolar farklı kontrol ve otomasyon devrelerinde rol alabilir.

Örneğin:

• Endüstriyel otomasyon
• Makine üretimi
• Kontrol panoları
• HVAC sistemleri
• Bina otomasyonu
• Üretim hatları
• Ulaşım altyapıları
• Hastane ve kamu binalarındaki uygun kontrol devreleri
• Veri merkezi yardımcı sistemleri

Ancak sektör adı tek başına kablo tipini belirlemez.

Aynı fabrikada HSLH, HSLCH ve HSLHCH farklı güzergâhlarda birlikte kullanılabilir.

Kontrol Kablosu ile Enstrümantasyon Kablosu Aynı mıdır?

Tam olarak değil.

Kontrol kablosu çoğunlukla komut, anahtarlama ve yardımcı kontrol devrelerine hizmet eder.

Proses enstrümantasyonunda ise çift veya üçlü yapı, PiMF/TiMF ekranlama, tanımlanmış kapasite ve özel elektriksel parametreler daha önemli hale gelebilir.

Bu nedenle genel ekranlı HSLCH veya HSLHCH’yi özel enstrümantasyon kablosunun yerine otomatik olarak kullanmayın.

Kontrol kablosu seçim mantığının tamamını kontrol kabloları rehberimizde inceleyebilirsiniz.

HSLH Kablo Farkları: Hangisini Seçmelisiniz?

Proje Gereksinimi	İlk Değerlendirilecek Kablo	Neden?
Halojensiz + düşük EMI	HSLH	Sade ekransız yapı
Halojensiz + EMI ekranı	HSLCH	Kalaylı bakır örgü
Halojensiz + ekran + iç kılıf	HSLHCH	Ek iç kılıflı yapı
Korunaklı kontrol panosu	HSLH yeterli olabilir	Ek ekran gerekmeyebilir
Motor / VFD yakınındaki hassas kontrol hattı	HSLCH veya HSLHCH	EMI ekranlaması
Yüksek mekanik risk	Özel zırhlı konstrüksiyon	Bakır örgü zırh değildir
Sürekli hareket	Özel continuous-flex kablo	Sınıf 5 tek başına yeterli değildir
Kompleks proses enstrümantasyonu	Özel enstrümantasyon kablosu	Çift, üçlü veya bireysel ekran gerekebilir

HSL Kablo Seçiminde Yaygın Hatalar

HSLCH’yi Her Zaman HSLH’den Daha İyi Sanmak

Bakır örgü yalnızca gerçek EMI riski varsa değer yaratır.

HSLHCH’nin Farklı Bir Ekran Teknolojisi Kullandığını Düşünmek

HSLCH ve HSLHCH kalaylı bakır örgü kullanır. HSLHCH’nin temel ek katmanı iç kılıftır.

HSLHCH’yi Zırhlı Kablo Sanmak

İç kılıf ve bakır örgü ağır mekanik zırhın yerini tutmaz.

Halojensiz Kabloyu Yangına Dayanıklı Sanmak

Yangında devre bütünlüğü için farklı kablo konstrüksiyonu ve farklı testler gerekir.

Bakır Örgünün Bütün EMI Sorunlarını Çözeceğini Düşünmek

Güzergâh ve ekran sonlandırması da sistem performansını etkiler.

Sınıf 5 İletkeni Enerji Zinciri Onayı Sanmak

Sürekli hareket için özel dinamik tasarım gerekir.

UV Dayanımını Doğrudan Gömme Uygunluğu Sanmak

Toprak altı kullanım için su ve mekanik koşulları ayrıca değerlendirin.

Her Kontrol Devresinde Aynı Kabloyu Kullanmak

EMI seviyesi, akım, kesit ve mekanik ortam devreden devreye değişebilir.

ETK Kablo HSLH, HSLCH ve HSLHCH Çözümleri

ETK Kablo, farklı otomasyon ve kontrol gereksinimleri için HSLH, HSLCH ve HSLHCH kablo aileleri üretir.

HSLH en sade halojensiz mimariyi sunar ve metalik ekran kullanmaz.

Buna karşılık HSLCH, kablo çekirdeğinin çevresine kalaylı bakır örgü ekler. Böylece hassas kontrol devrelerinde EMI etkisini azaltmaya yardımcı olur.

HSLHCH ise bu ekranlı yapıya halojensiz iç kılıf ekler. Böylece damar grubu ile metalik örgü arasında ek bir polimer katman oluşturur.

ETK’nın standart üç ürün sayfasında Sınıf 5 bakır iletken, halojensiz malzemeler ve 300/500 V çalışma gerilimi yer alır.

Ayrıca ilgili ürünler duman yoğunluğu, halojen, aşındırıcı gaz ve alev yayılımı testlerini listeler.

Bu nedenle seçim sırasında ürün adından önce gerçek EMI seviyesini belirleyin. Ardından iç kılıf ihtiyacını, damar sayısını, kesiti, JZ/OZ yapısını, yangın şartlarını ve montaj ortamını kontrol edin.

HSLH Kablo Farkları Hakkında Sıkça Sorulan Sorular

HSLH kablo nedir?

HSLH, metalik ekran içermeyen esnek ve halojensiz kontrol kablosudur.

HSLCH kablo nedir?

HSLCH, kablo çekirdeğinin çevresinde kalaylı bakır örgü ekran taşıyan halojensiz kontrol kablosudur.

HSLHCH kablo nedir?

HSLHCH, kalaylı bakır örgünün altında ayrıca halojensiz iç kılıf bulunan ekranlı kontrol kablosudur.

HSLH ile HSLCH arasındaki fark nedir?

HSLH ekransızdır. HSLCH ise elektromanyetik ekranlama için kalaylı bakır örgü kullanır.

HSLCH ile HSLHCH arasındaki fark nedir?

İki kablo da kalaylı bakır örgü kullanır. HSLHCH ayrıca örgünün altında halojensiz iç kılıf taşır.

HSLH, HSLCH ve HSLHCH arasında hangisi daha iyidir?

Evrensel olarak daha iyi bir seçenek yoktur. Gerçek EMI seviyesi, iç kılıf gereksinimi ve montaj ortamı doğru kabloyu belirler.

HSLH ekranlı mıdır?

Hayır. Standart HSLH konstrüksiyonunda metalik ekran bulunmaz.

HSLCH ekranlı mıdır?

Evet. HSLCH kalaylı bakır örgü ekran kullanır.

HSLHCH ekranlı mıdır?

Evet. HSLHCH de kalaylı bakır örgü taşır.

HSLHCH’de iç kılıf var mıdır?

Evet. İç kılıf, HSLHCH ile HSLCH arasındaki temel yapısal farktır.

HSLHCH zırhlı mıdır?

Hayır. Bakır örgü EMI ekranı görevi görür; iç kılıf da mekanik zırh değildir.

HSLCH VFD yakınında kullanılabilir mi?

Uygun kontrol devrelerinde bakır örgü, VFD kaynaklı elektromanyetik girişimin etkisini azaltmaya yardımcı olabilir. Ancak güzergâh ve ekran sonlandırması da önem taşır.

HSLHCH HSLCH’den daha iyi ekranlama sağlar mı?

İç kılıf nedeniyle otomatik olarak böyle bir sonuç çıkarılamaz. Örgü yapısı ve montaj detayları gerçek ekranlama performansını belirler.

HSL kablolar yangına dayanıklı mıdır?

Halojensiz veya alev geciktirici özellikler tek başına yangında devre bütünlüğü anlamına gelmez.

HSL kablolar dış ortamda kullanılabilir mi?

ETK’nın standart ürünleri UV dayanımlı dış kılıf kullanır. Ancak su, sıcaklık, kimyasal ve mekanik şartları ayrıca kontrol edin.

HSL kablolar doğrudan toprağa gömülebilir mi?

Ürün adı tek başına bu uygunluğu göstermez. Proje doğrudan gömme için özel çevresel ve mekanik performans istemelidir.

HSL kablolar enerji zincirinde kullanılabilir mi?

Sınıf 5 iletken bunu tek başına garanti etmez. Sürekli hareket için özel continuous-flex kablo gerekir.

JZ ve OZ arasındaki fark nedir?

JZ genellikle sarı/yeşil koruma iletkeni içerir. OZ ise numaralı damar yapısında koruma iletkeni kullanmaz.

HSLCH enstrümantasyon kablosu yerine kullanılabilir mi?

Her zaman değil. Özel proses enstrümantasyonu çift, üçlü, PiMF/TiMF ekran veya tanımlanmış kapasite gibi farklı elektriksel gereksinimler isteyebilir.

Sonuç: HSLH Kablo Farkları ve Doğru Seçim

HSLH kablo farkları temel olarak elektromanyetik ekran ve iç kılıf yapısından kaynaklanır.

HSLH en sade konstrüksiyonu sunar. Halojensiz izolasyon ve dış kılıf kullanır ancak metalik ekran taşımaz.

Buna karşılık HSLCH, kablo çekirdeğinin çevresine kalaylı bakır örgü ekler. Böylece EMI etkisinin önemli olduğu kontrol devrelerinde ek ekranlama sağlar.

HSLHCH ise aynı temel ekran yapısını korur ve örgünün altına halojensiz iç kılıf ekler.

Ancak daha fazla katman her zaman daha iyi çözüm anlamına gelmez. Düşük EMI ortamındaki bir kontrol devresi HSLCH’nin ek ekranına ihtiyaç duymayabilir. Benzer şekilde birçok ekranlı devre de HSLHCH’nin ek iç kılıfı olmadan HSLCH ile gereken performansı sağlayabilir.

Bu nedenle önce elektromanyetik ortamı inceleyin. Ardından iç kılıf gereksinimini kontrol edin. Sonrasında damar sayısı, iletken kesiti, JZ/OZ seçimi, gerilim sınıfı ve yangın performansını belirleyin.

Ayrıca halojensiz, düşük dumanlı, alev geciktirici ve yangına dayanıklı kavramlarını birbirinden ayırın.

Son olarak ürünün güncel teknik föyündeki dış çap, ağırlık, bükülme yarıçapı, çalışma sıcaklığı ve test bilgilerini gerçek proje koşullarıyla karşılaştırın.

Böylece proje en karmaşık kabloyu değil, gerçek elektriksel, mekanik ve çevresel gereksinimleri karşılayan doğru HSL kontrol kablosunu seçer.
