| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen izolasyon |

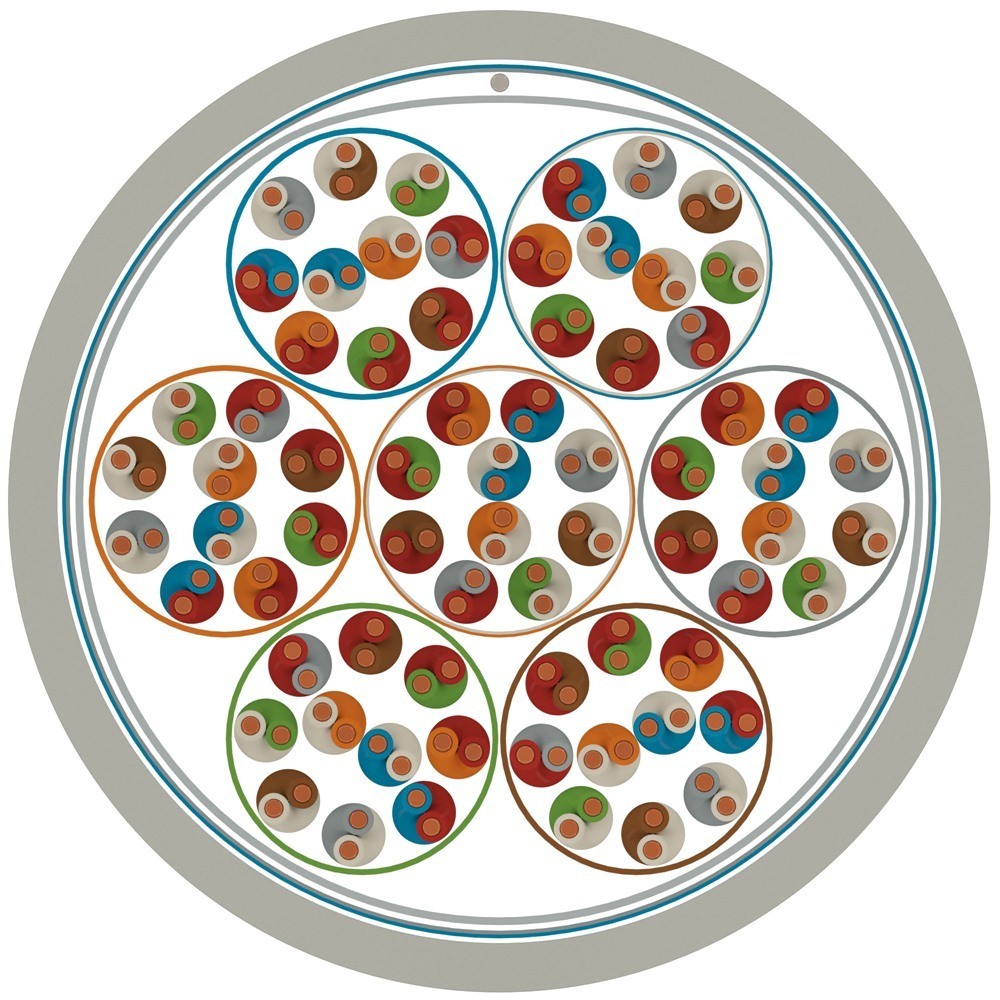

| 3 – Büküm | : | 10 çifte kadar katlar halinde, 20 çift, 100 çift; 10 çiftli alt grupların birlikte bükümü halinde, her grup polipropilen tanıtma şeridi ile sarılır. |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/m | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-16 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %5 | %67-69 | 100 ±%5 | 230 | 1200 |
| Üretim Standartları | Duman Yoğunluğu Testi | Alev Geciktiricilik Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi |
|---|---|---|---|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 | IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 |

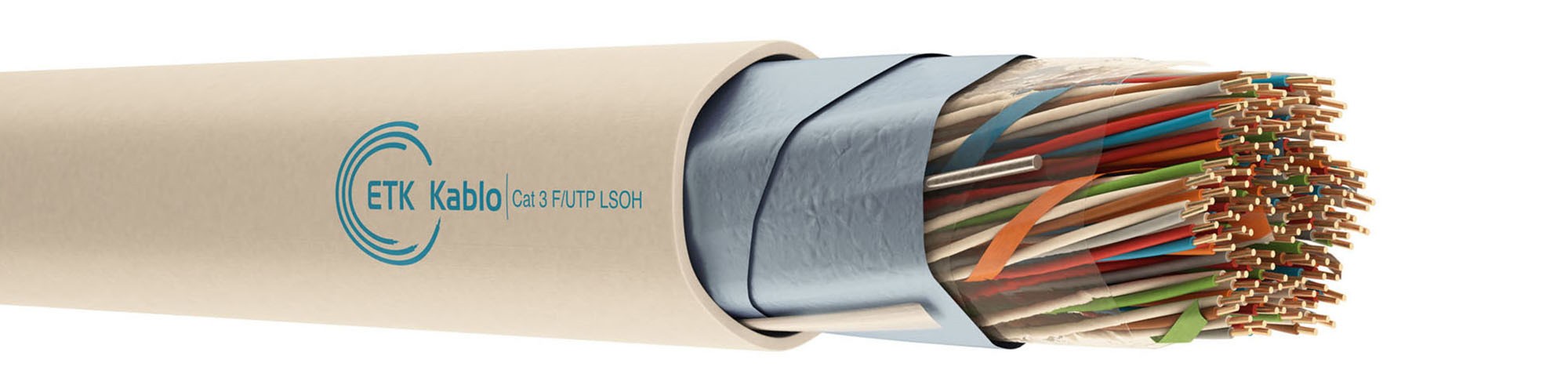

| Cat 3 F-UTP LSOH (Pair) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) | ||
| 3.423.2.1.3.0051.0.0002 | 2 | 0,51 | 4 | 9,2 | 17 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0003 | 3 | 0,51 | 4,8 | 13,2 | 23 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0004 | 4 | 0,51 | 5,6 | 17,2 | 30 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0006 | 6 | 0,51 | 6,4 | 24,8 | 42 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0008 | 8 | 0,51 | 7,3 | 32,6 | 56 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0010 | 10 | 0,51 | 8,4 | 40,9 | 74 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0012 | 12 | 0,51 | 9,1 | 48,8 | 99 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0016 | 16 | 0,51 | 10,2 | 64,4 | 121 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0020 | 20 | 0,51 | 12,7 | 80 | 147 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0024 | 24 | 0,51 | 13,5 | 96,4 | 166 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0025 | 25 | 0,51 | 13,7 | 99,6 | 171 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0030 | 30 | 0,51 | 15,1 | 119,1 | 209 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0032 | 32 | 0,51 | 15,3 | 126,9 | 221 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0048 | 48 | 0,51 | 18,1 | 190,2 | 313 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0050 | 50 | 0,51 | 15,1 | 197,3 | 304 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0064 | 64 | 0,51 | 20,3 | 307,1 | 405 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0075 | 75 | 0,51 | 22,2 | 336,4 | 474 | 100/500/1000 | ||
| 3.423.2.1.3.0051.0.0100 | 100 | 0,51 | 25,7 | 392,7 | 506 | 100/500/1000 | ||
| Bükülme Yarıçapı | Bükülme Yarıçapı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Dönüş Kaybı (RL) dB (Min.) | SRL dB/100m (Min.) | Yayılma Gecikmesi nS/100m (Max.) |
|---|---|---|---|---|---|
| 1 | 2.6 | 41 | 23 | 12 | 570 |
| 4 | 5.6 | 32 | 23 | 12 | 552 |
| 8 | 8.5 | 28 | 23 | 12 | 546.7 |
| 10 | 9.8 | 26 | 23 | 12 | 545.4 |
| 16 | 13.1 | 23 | 23 | 10 | 543 |
