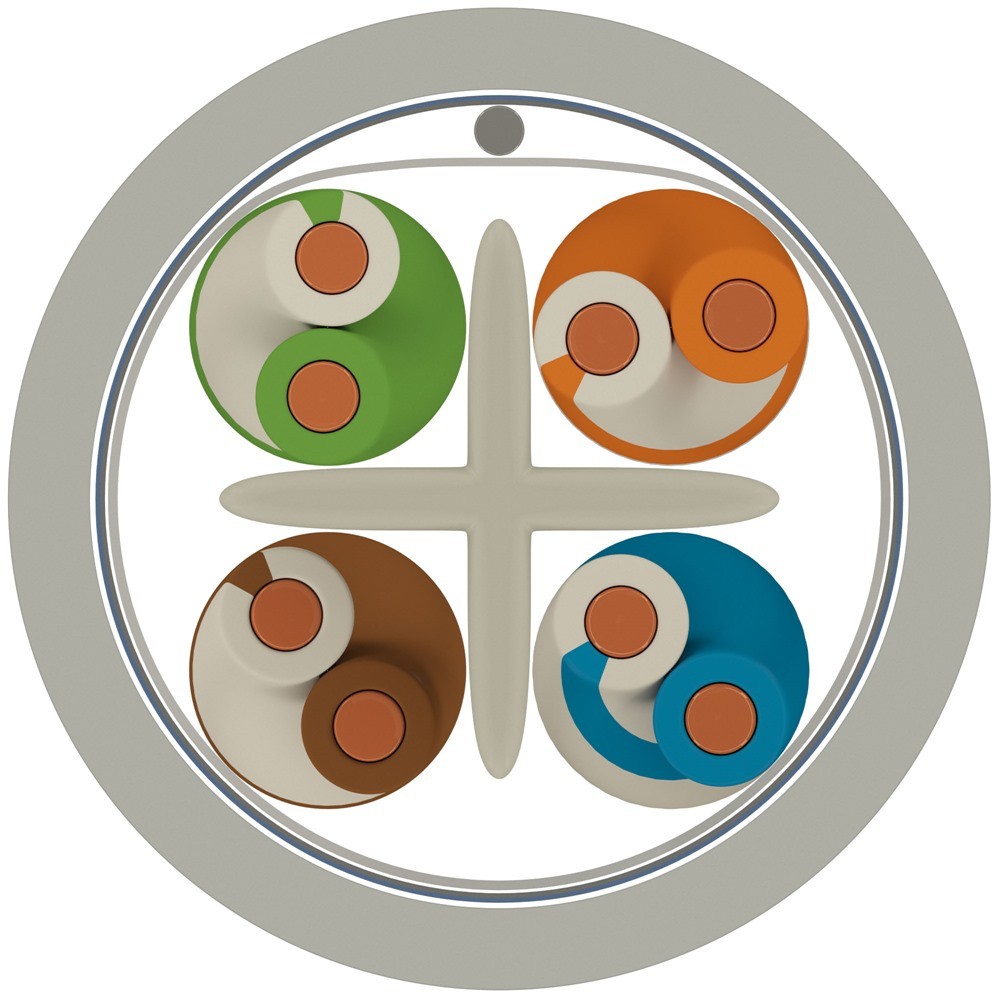

| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen izolasyon |
| 3 – Büküm | : | İzoleler çiftler halinde bükülür |
| 4 – Seperatör | : | Çiftler yıldız biçimli seperatörle beraber bükülür |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/km | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-250 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %2 | %67-69 | 100 ±%5 | 250 | 1200 |
| Üretim Standartları | Alev Geciktiricilik Testi |
|---|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
Cat 6 F-UTP PVC (Pair)
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|
| 3.426.2.1.2.0057.0.0004 | 4 | 0,57 | 6,6 | 21,1 | 53 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Power-sum Near-end Crosstalk (PSNEXT) Kaybı dB (Min.) | Equal-level Far-end Crosstalk (ELFEXT) dB/100m (Min.) | Power-sum Equal Level Far- end Crosstalk (PSELFEXT) dB/100m (Min.) | Dönüş Kaybı (RL) dB (Min.) |
|---|---|---|---|---|---|---|
| 1 | 2 | 74.3 | 72.3 | 67.8 | 64.8 | 20 |
| 4 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 23 |
| 8 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 |
| 10 | 6 | 59.3 | 57.3 | 47.8 | 44.8 | 25 |
| 16 | 7.6 | 56.2 | 54.2 | 43.7 | 40.7 | 25 |
| 20 | 8.5 | 54.8 | 52.8 | 41.8 | 38.8 | 24.3 |
| 25 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 | 23.6 |
| 31.25 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 | 21.5 |
| 62.5 | 15.4 | 47.4 | 45.4 | 31.9 | 28.9 | 20.1 |
| 100 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 | 18 |
| 200 | 29 | 39.8 | 37.8 | 21.8 | 18.8 | 17.3 |
| 250 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 | 16.8 |

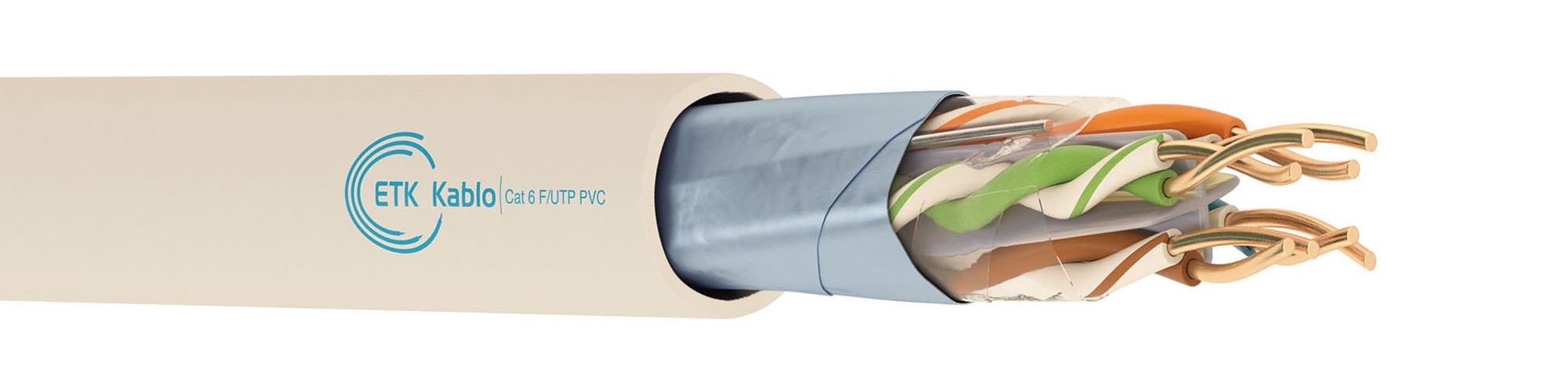

Cat 6 F/UTP PVC Ethernet kablosu, sabit bina içi ağlarda Gigabit Ethernet bağlantıları için ekranlı bir kablolama seçeneğidir. ETK Kablo bu üründe dört çift som bakır iletken, PE izolasyon ve ortak Al/PET folyo ekran kullanır. PVC dış kılıf ise kablonun dış koruyucu katmanını oluşturur.
Cat6 FTP kablo arayan projeler için bu ürünün teknik ekranlama tanımı F/UTP’dir. Başka bir deyişle folyo, dört çiftin tamamını birlikte çevreler; çiftler ayrı ayrı ekran taşımaz. Farklı kılıf seçeneklerini karşılaştırmak için Cat 6 F/UTP kablo ailesini inceleyebilirsiniz.
Cat 6 F/UTP PVC Ethernet Kablosu Nerelerde Kullanılır?
Ürün; ofisler, ticari binalar, konut ağları ve IP kamera altyapılarındaki sabit veri hatlarına uygundur. Örneğin dağıtım panosu ile veri prizi arasındaki bağlantılarda folyo ekranlı bir çözüm sunar. Bununla birlikte proje ekibi, güzergâhın çevresel koşullarını ve yangın şartlarını kablo seçimine dahil etmelidir.
Teknik föy, 1000BASE-T uygulamasını ve 250 MHz’e kadar elektriksel performans değerlerini belirtir. Ancak bağlantının performansı kabloyla sınırlı değildir. Prizler, bağlantı kabloları, sonlandırma kalitesi ve kanal uzunluğu da sonucu etkiler.
Cat6 FTP ve UTP Arasındaki Fark
F/UTP yapısındaki ortak folyo ekran, dış elektromanyetik girişimin etkisini azaltmaya yardımcı olur. Buna karşılık U/UTP kabloda metalik ekran bulunmaz. Ayrıca bu üründeki yıldız biçimli separatör, dört çiftin kablo içindeki yerleşimini düzenler.
Ekranlı bir bağlantı için uygun bağlantı elemanları seçin ve ekran sürekliliğini koruyun. Topraklama ile eşpotansiyel bağlantıyı tesisin tasarımına göre uygulayın. Bununla birlikte folyo ekran, enerji ve veri hatları arasındaki ayırma gerekliliklerini ortadan kaldırmaz.
PVC, LSOH ve PE Kılıf Seçenekleri
Öncelikle projenin dış kılıf ihtiyacını belirleyin. Ardından aynı ekranlama ailesindeki alternatifleri aşağıdaki karşılaştırmayla değerlendirin.
| Ürün | Dış kılıf | Seçim ölçütü |
|---|---|---|
| Cat 6 F/UTP PVC | PVC | PVC kılıfa izin veren sabit bina içi projeler |
| Cat 6 F/UTP LSOH | Halojensiz | Düşük duman ve halojensiz malzeme gereksinimi |
| Cat 6 F/UTP PE | Polietilen | Dış ortam güzergâhının koşullarına göre seçim |
PVC dış kılıf, halojensiz kılıfla aynı malzeme özelliklerini taşımaz. Bu nedenle düşük duman ve halojensizlik isteyen şartnamelerde LSOH seçeneğini inceleyin. Dış ortam projelerinde ise su, UV ve mekanik riskleri birlikte değerlendirin; PE kılıf tek başına doğrudan toprağa gömme uygunluğu sağlamaz.
Sıkça Sorulan Sorular
Cat 6 F/UTP PVC kablonun iletken çapı nedir?
Bu ürünün dört çiftli seçeneğinde iletken çapı 0,57 mm, ortalama dış çap 6,6 mm’dir. Buradaki 0,57 mm değeri iletken çapını belirtir; mm² cinsinden kesit alanını ifade etmez.
100 metrede 10 Gigabit Ethernet için uygun mudur?
100 metrelik kanalda 10GBASE-T hedefleyen projeler için Cat 6A Ethernet kablolarını değerlendirin. Cat 6 üzerindeki kısa mesafeli 10 Gigabit uygulamalar ise kanal koşullarına ve uygunluk değerlendirmesine bağlıdır.
Cat 6 F/UTP PVC Ethernet kablosu için nasıl teklif alabilirim?
Teklif talebinizde tam ürün adını, toplam metrajı ve teslim şeklini belirtin. Ürün tablosunda 100, 500 ve 1000 metre makara seçenekleri yer alır. Ayrıca proje şartnamenizi ve istediğiniz uygunluk belgelerini paylaşın. Güncel fiyat ve teslim süresi için ETK Kablo ile iletişime geçin.
