| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen izolasyon |
| 3 – Büküm | : | İzoleler çiftler halinde bükülür |
| 4 – Seperatör | : | Çiftler yıldız biçimli seperatörle beraber bükülür |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/km | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-500 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %2 | %78-80 | 100 ±%5 | 125 | 1200 |
| Üretim Standartları | Duman Yoğunluğu Testi | Alev Geciktiricilik Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi |
|---|---|---|---|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 | IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 |
| Part Numarası | Per Sayısı | İletken Çapı (AWG) | Ortalama Kablo Çapı (mm) | Bakır Ağırlığı (kg/km) | Ortalama Kablo Ağırlığı (kg/km) | Paketleme Boyu (m) |
|---|---|---|---|---|---|---|
| 3.46A00.02.1.0.0.3|0.A1Db.04 | 4 | 23 | 6.0 | 18.9 | 44 | 305/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Power-sum Near-end Crosstalk (PSNEXT) Kaybı dB (Min.) | Equal-level Far-end Crosstalk (ELFEXT) dB/100m (Min.) | Power-sum Equal Level Far- end Crosstalk (PSELFEXT) dB/100m (Min.) | Dönüş Kaybı (RL) dB (Min.) |
|---|---|---|---|---|---|---|
| 1 | 2.1 | 74.3 | 72.3 | 67.8 | 64.8 | 20 |
| 4 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 23 |
| 8 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 |
| 10 | 5.9 | 59.3 | 57.3 | 47.8 | 44.8 | 25 |
| 16 | 7.5 | 56.2 | 54.2 | 43.7 | 40.7 | 25 |
| 20 | 8.4 | 54.8 | 52.8 | 41.8 | 38.8 | 25 |
| 25 | 9.4 | 53.3 | 51.3 | 39.8 | 36.8 | 24.3 |
| 31.25 | 10.5 | 51.9 | 49.9 | 37.9 | 34.9 | 23.6 |
| 62.5 | 15 | 47.4 | 45.4 | 31.9 | 28.9 | 21.5 |
| 100 | 19.1 | 44.3 | 42.3 | 27.8 | 24.8 | 20.1 |
| 200 | 27.6 | 39.8 | 37.8 | 21.8 | 18.8 | 18 |
| 250 | 31.1 | 38.3 | 36.3 | 19.8 | 16.8 | 17.3 |
| 300 | 34.3 | 37.1 | 35.1 | 18.3 | 15.3 | 16.8 |
| 400 | 40.1 | 35.3 | 33.3 | 15.8 | 12.8 | 15.9 |
| 500 | 45.3 | 33.8 | 31.8 | 13.8 | 10.8 | 15.2 |

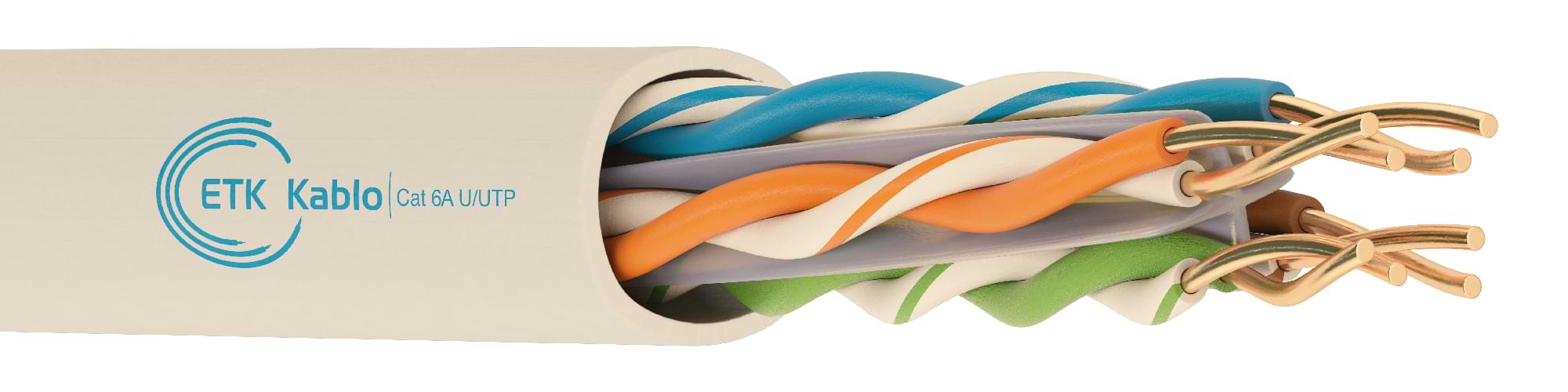

Cat 6A U/UTP LSOH Halojensiz Ethernet Kablosu
Cat 6A U/UTP LSOH, bina içi yapılandırılmış kablolama için 500 MHz frekans aralığı ve 10 Gigabit Ethernet uygulama desteği sunar. ETK Kablo’nun Cat 6A U/UTP kablo ailesindeki bu ürün, tek telli bakır iletkenler ve halojensiz dış kılıf kullanır.

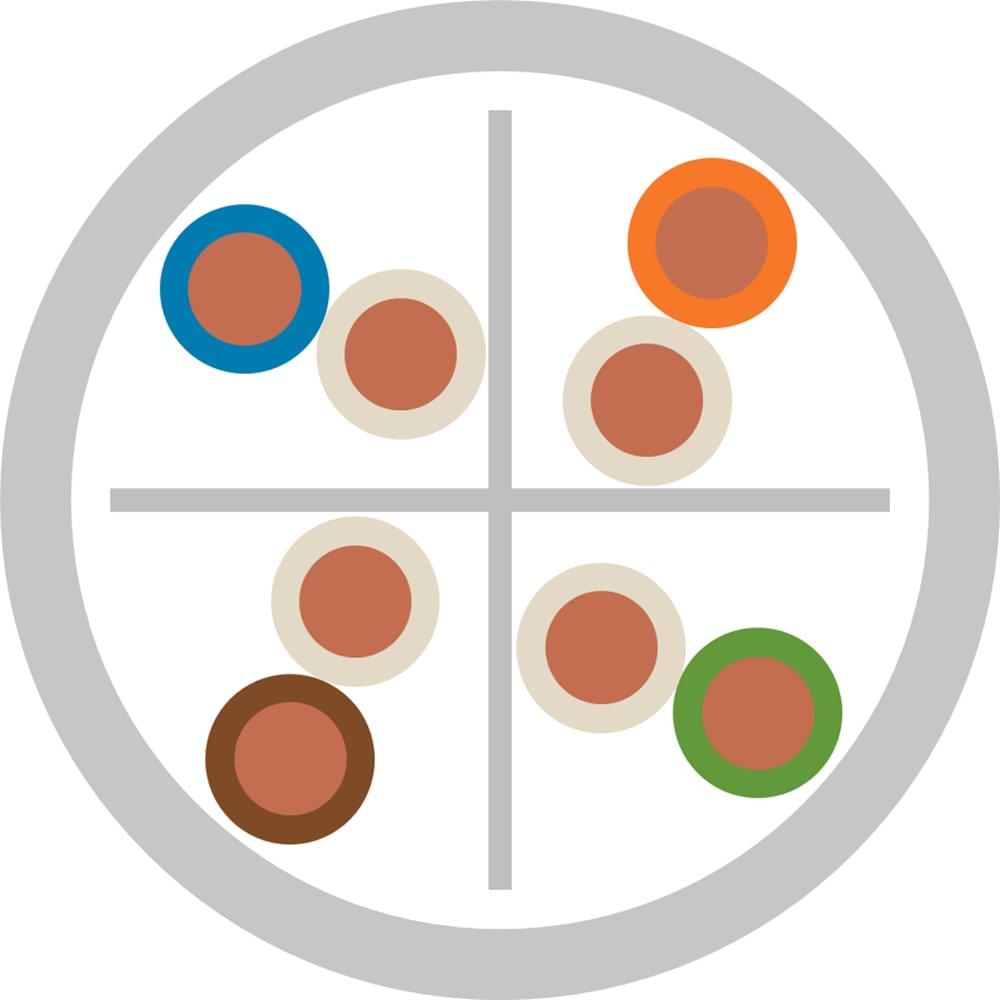

Dört bükümlü çift, yıldız biçimli ayırıcı çevresinde yer alır. U/UTP yapıda genel ekran veya çiftlerin üzerinde ayrı folyo ekran bulunmaz. Bu nedenle güzergâhı planlarken elektriksel parazit kaynaklarını ve enerji kablolarıyla ayırma gereksinimlerini dikkate alın.
500 MHz ve 10 Gigabit Ethernet
Cat 6A, uygun bileşenler ve montaj koşullarıyla 100 metreye kadar kanal uzunluğunda 10GBASE-T uygulamalarını destekler. Bu uzunluk, bağlantı kablolarını da kapsayan toplam kanalı ifade eder. Dolayısıyla 305 metrelik bir ambalaj, tek Ethernet hattının 305 metre çalışacağı anlamına gelmez.
Hedef performans için priz, bağlantı paneli ve bağlantı kablolarını da Cat 6A gereksinimlerine göre seçin. Ayrıca montaj sonrası saha testleriyle hattın performansını doğrulayın.
Cat 6A U/UTP LSOH 4x2x23 AWG
4x2x23 AWG tanımı, dört çift içinde toplam sekiz adet 23 AWG iletkeni belirtir. AWG, iletken ölçüsüdür; kablonun dış çapını ifade etmez.
| Kablo Ölçüsü | Çift Sayısı | İletken Sayısı | İletken Ölçüsü |
|---|---|---|---|
| Cat 6A U/UTP LSOH 4x2x23 AWG | 4 | 8 | 23 AWG |
Ürün tablosunda 305, 500 ve 1000 metre paketleme seçenekleri yer alır. Siparişte toplam metrajla birlikte istediğiniz paketleme boyunu belirtin.
LSOH Dış Kılıf ve İç Mekân Kullanımı
Ofis, okul, hastane, otel ve ticari bina projeleri bu kablonun kullanım alanları arasındadır. Halojensiz ve düşük duman özellikli dış kılıf, projenin malzeme seçimi açısından önem taşır.
LSOH veya LSZH tanımı, kablonun hiç yanmayacağı ya da hiç duman çıkarmayacağı anlamına gelmez. Ayrıca tek başına FE180, PH120 veya belirli bir CPR yangına tepki sınıfı göstermez. Şartnamenin istediği sınıfı ilgili ürün belgeleriyle eşleştirin.
Cat 6A U/UTP LSOH Kablo Fiyatı
Fiyat; toplam metraj, paketleme boyu, teslim koşulları ve belge taleplerine göre değişir. Teklifleri karşılaştırırken kategori, iletken malzemesi, ekran yapısı ve dış kılıfın aynı olmasına dikkat edin.
Güncel fiyat ve teslim süresi için ETK Kablo’dan teklif alın. Talebinize Cat 6A U/UTP LSOH 4x2x23 AWG ürün tanımını ve sipariş metrajını ekleyin.
Sık Sorulan Sorular
Cat 6A U/UTP ile U/FTP arasındaki fark nedir?
U/UTP yapıda ekran bulunmaz. Cat 6A U/FTP LSOH ise her çiftin çevresinde ayrı folyo ekran kullanır. Seçimi, güzergâhın parazit koşulları ve projenin ekranlama gereksinimine göre yapın.
500 MHz, 500 Mbps hız anlamına mı gelir?
Hayır. MHz frekansı, Mbps ve Gbps ise veri hızını ifade eder. Cat 6A’nın 500 MHz frekans aralığı, uygun kanal yapısında 10 Gigabit Ethernet uygulamalarını destekler.
Bu kablo hazır bağlantı kablosu mudur?
Bu ürün, sabit tesisat için tek telli bakır iletkenli kurulum kablosudur. Cihaz bağlantılarında kullanacağınız hazır kabloları ve sonlandırma bileşenlerini ayrıca seçin.
