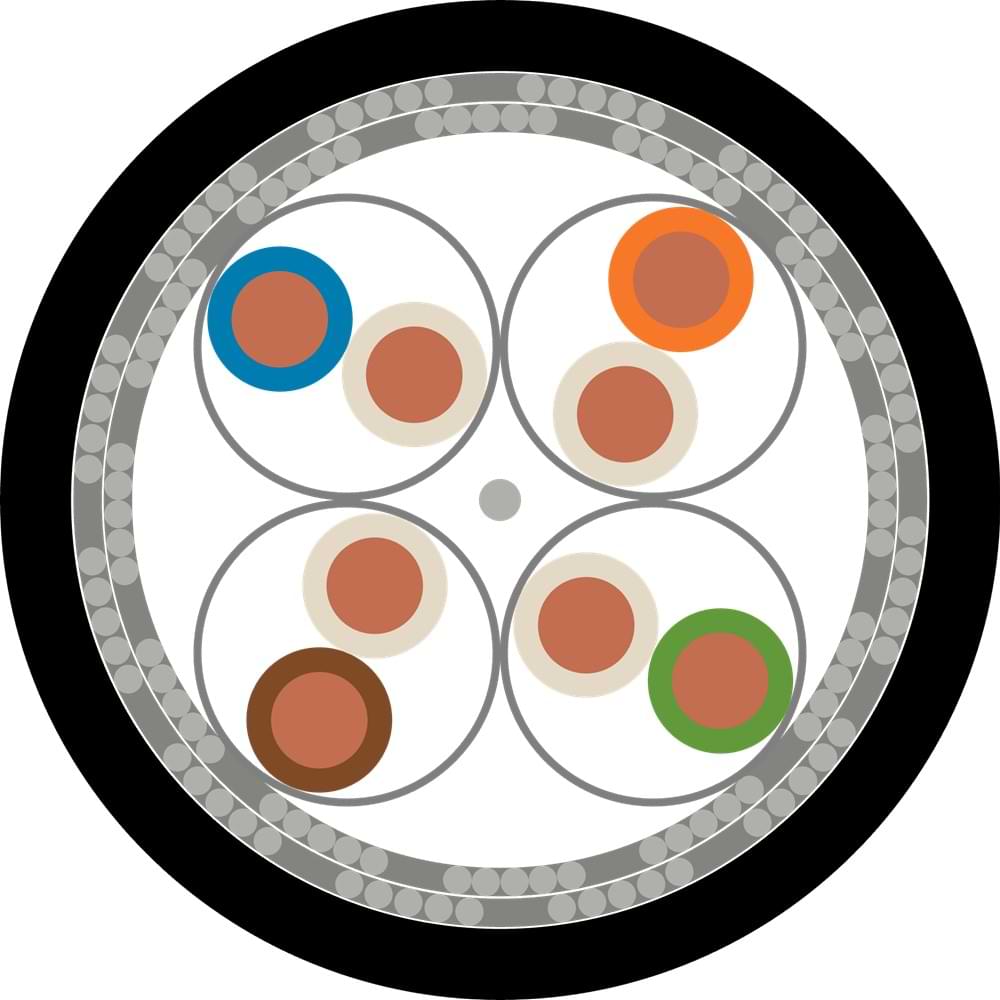

| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen tabakası ile kaplanmış köpüklü polietilen |
| 3 – Bireysel Büküm | : | İzoleler çiftler halinde bükülür |
| 4 – Bireysel Ekran | : | Al/PET bant |
| 5 – Ekran Teli | : | Ekranlanmış perlerin arasında bir kalaylı toprak teli |
| 6 – Genel Büküm | : | Katmanlar halinde |
| 7 – Genel Ekran | : | Kalaylı bakır örgü |
| 8 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı polietilen dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/km | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-600 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %2 | %78-80 | 100 ±%5 | 125 | 1200 |
| Üretim Standartları |
|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Power-sum Near-end Crosstalk (PSNEXT) Kaybı dB (Min.) | Equal-level Far-end Crosstalk (ELFEXT) dB/100m (Min.) | Power-sum Equal Level Far- end Crosstalk (PSELFEXT) dB/100m (Min.) | Dönüş Kaybı (RL) dB (Min.) |
|---|---|---|---|---|---|---|
| 1 | NS | 78.0 | 75.0 | 78.0 | 75.0 | 20.0 |
| 4 | 3.74 | 78.0 | 75.0 | 78.0 | 75.0 | 23.0 |
| 10 | 5.86 | 78.0 | 75.0 | 74.0 | 71.0 | 25.0 |
| 20 | 8.29 | 78.0 | 75.0 | 68.0 | 65.0 | 25.0 |
| 25 | 9.29 | 78.0 | 75.0 | 66.0 | 63.0 | 24.3 |
| 31.25 | 10.41 | 78.0 | 75.0 | 64.1 | 61.1 | 23.6 |
| 62.5 | 14.88 | 75.5 | 72.5 | 58.0 | 55.1 | 21.5 |
| 100 | 18.02 | 72.4 | 69.4 | 54.0 | 51.0 | 20.1 |
| 200 | 23.56 | 69.8 | 66.8 | 50.0 | 47.5 | 18.9 |
| 250 | 27.47 | 67.9 | 64.9 | 48.0 | 45.0 | 18.0 |
| 300 | 30.97 | 66.4 | 63.4 | 46.0 | 43.0 | 17.3 |
| 400 | 34.19 | 65.2 | 62.2 | 44.5 | 41.5 | 17.3 |
| 450 | 40.01 | 63.4 | 60.4 | 42.0 | 39.0 | 17.3 |
| 500 | 45.26 | 61.9 | 58.9 | 40.0 | 37.0 | 17.3 |
| 600 | 50.10 | 60.7 | 57.7 | 38.4 | 35.4 | 17.3 |
Cat 7 S/FTP PE Kablo: Dış Ortam Ethernet Bağlantıları

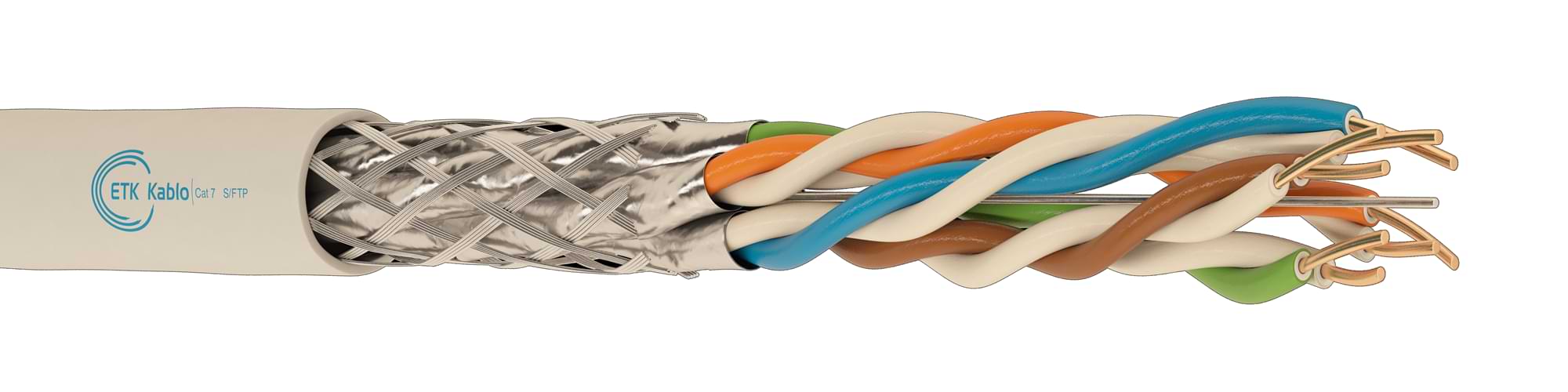

Cat 7 S/FTP PE kablo, dış ortam ağ bağlantıları için UV dayanımlı polietilen kılıf, tek telli bakır iletken ve çiftler üzerinde ayrı folyo ekranlar içerir. Tüm çiftleri çevreleyen kalaylı bakır örgü, genel ekranı oluşturur. Ürün, 600 MHz’e kadar elektriksel özellikler ve 10 Gigabit Ethernet uygulama desteği sunar.
ETK Kablo’nun Cat 7 Ethernet kabloları arasında yer alan PE kılıflı bu model, ekranlama gerektiren harici data hatlarına yöneliktir. Bağlantı tasarımında kablonun yanı sıra priz, konnektör ve diğer ağ bileşenlerinin özelliklerini de dikkate alın.
S/FTP Ekranlama Ne Sağlar?
S/FTP yapısında her bükümlü çift kendi Al/PET folyo ekranına sahiptir. Genel kalaylı bakır örgü ise çiftlerin tamamını çevreler. Bu yapı, dış elektromanyetik girişimlerin ve çiftler arasındaki etkileşimin azaltılmasına yardımcı olur.
Ekranlama performansı için uygun sonlandırma ve topraklama uygulaması da gerekir. Bu nedenle montajda ekran sürekliliğini koruyun ve projeye uygun ekranlı bağlantı elemanları kullanın. Bakır örgü elektriksel ekran görevi yapar; çelik tel zırh değildir.
PE Kılıf ve Dış Ortam Kullanımı
UV dayanımlı siyah PE dış kılıf, güneş ışığına maruz kalan dış ortam güzergâhları için koruma sağlar. Kablo, harici LAN hatları ve IP kamera bağlantıları gibi uygulamalarda kullanım alanı bulur. Ancak PE kılıf tek başına doğrudan toprağa gömme veya sürekli su altında çalışma uygunluğunu göstermez.
Toprak altı, boru içi ya da mekanik koruma gerektiren bir güzergâh planlıyorsanız bu koşulları teklif talebinizde belirtin. Böylece proje için uygun kablo yapısını netleştirebilirsiniz.
Cat 7 S/FTP PE Kablo Ölçüsü
Ürünün teknik föyündeki yapı, dört çift ve toplam sekiz adet 23 AWG bakır iletken içerir. AWG, iletken boyutunu belirten ölçü sistemidir.
| Kablo Ölçüsü | Çift Sayısı | İletken Sayısı | İletken Boyutu |
|---|---|---|---|
| Cat 7 S/FTP PE 4x2x23 AWG | 4 | 8 | 23 AWG tek telli bakır |
Cat 7 S/FTP PE Kablo Fiyatı ve Teklif
Cat 7 kablo fiyatı; ekran yapısı, kılıf malzemesi, sipariş metrajı ve güncel hammadde maliyetlerine göre değişir. Bu nedenle teklif karşılaştırmasında ürünün PE kılıflı ve S/FTP ekranlı olmasına dikkat edin.
Güncel fiyat ve teslim bilgisi için ETK Kablo’dan teklif alın. Talebinize toplam metrajı, makara boyunu, kurulum güzergâhını ve varsa PoE güç ihtiyacını ekleyin.
Sık Sorulan Sorular
Bu Cat 7 kablo 1000 MHz midir?
Bu ürünün elektriksel özellikler tablosu 600 MHz’e kadar değerler içerir. 1000 MHz isteyen projeler için Cat 7A kablo seçeneklerini ve ilgili ürünün teknik föyünü inceleyin.
Cat 7 S/FTP PE kablo 10 Gigabit Ethernet destekler mi?
Evet, teknik föy 10GBASE-T uygulamasını belirtir. Bununla birlikte hattın performansı; toplam uzunluk, bağlantı elemanları ve montaj kalitesine de bağlıdır. Kurulum sonrasında hattı projenin test kriterlerine göre doğrulayın.
PoE uygulamalarında kullanabilir miyim?
Teknik föy, Power over Ethernet (PoE) kullanımını listeler. Ancak gerekli güç seviyesi, hat uzunluğu, ortam sıcaklığı ve kabloların demet halinde döşenmesi seçimde önem taşır. Bu bilgileri paylaşarak uygulamanıza uygunluğu doğrulayın.
PE kılıf, LSZH kılıfla aynı mıdır?
Hayır. PE ve LSZH farklı kılıf tanımlarıdır. PE dış kılıf bilgisi tek başına düşük duman ve alev geciktiricilik performansını göstermez. Bina içi güzergâhlarda projenin yangın performansı şartlarını ayrıca kontrol edin.
