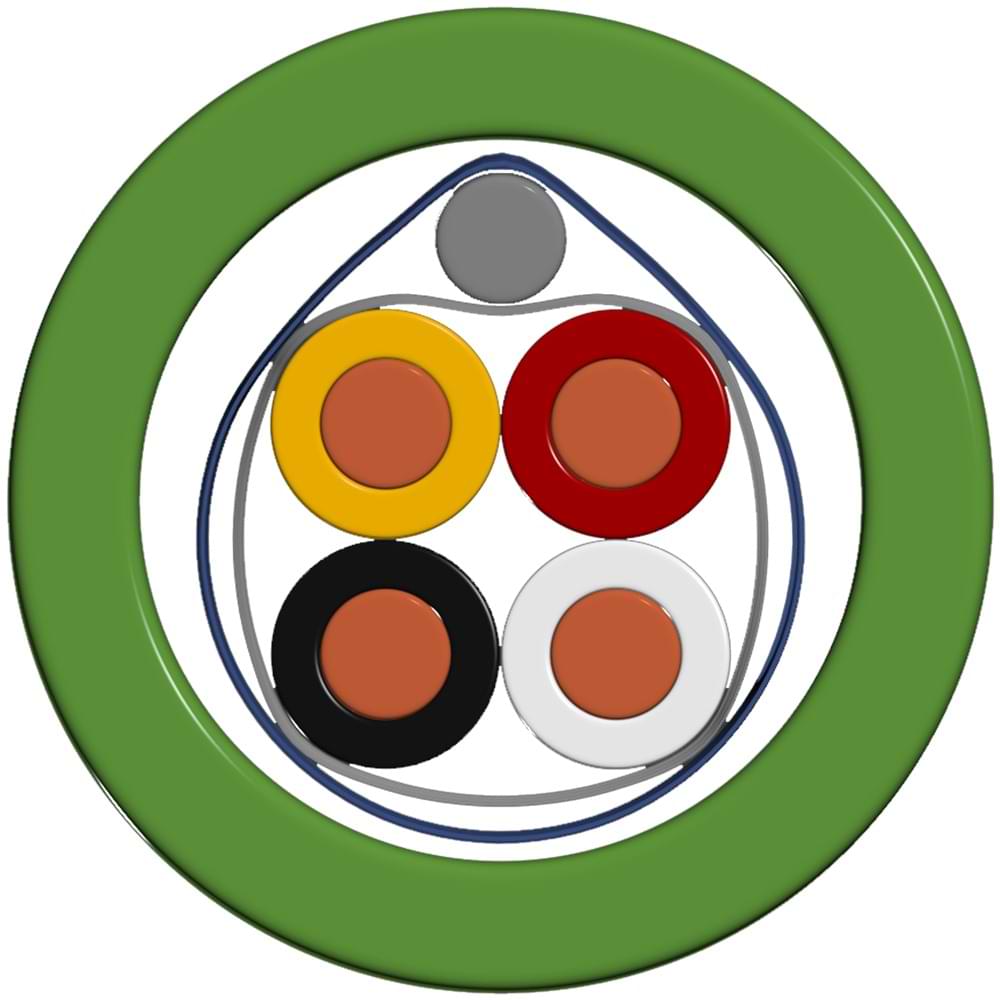

| 1 – İletken | : | Sınıf 1 elektrolitik mono bakır (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – İzole | : | Halojensiz bileşke (VDE 0815, EN 50290-2-26) |
| 3 – Büküm | : | İkili çiftler yıldız dörtlü daha fazlası katlar halinde çift büküm |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 6018 (Yeşil) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.60 mm | 130.0 | 100 | 100 | 300 | 800 |
| 0.80 mm | 73.2 | 100 | 100 | 300 | 800 |
| 1.00 mm | 44.6 | 100 | 100 | 300 | 1000 |
| 1.50 mm² | 24.6 | 100 | 100 | 300 | 1000 |
| 2.50 mm² | 15.1 | 100 | 100 | 300 | 1000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -30°C ~ +70°C |

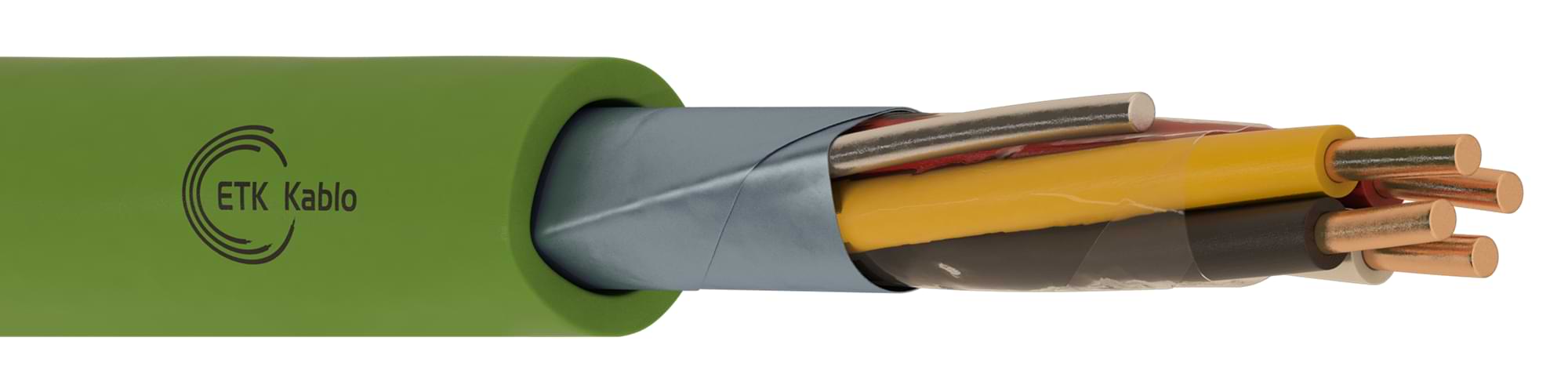

ETK Kablo’nun EIB-H(St)H KNX kablosu, modern bina otomasyon sistemleri için tasarlanmış, halojensiz (LSZH) dış kılıfa ve ekranlı (St) yapıya sahip yüksek performanslı bir bus kablosu çözümüdür. KNX ve EIB protokolleriyle tam uyumlu olan bu kablo, akıllı bina yönetim sistemlerinde güvenilir veri iletimi sağlar.
EIB-H(St)H Kablo Özellikleri
EIB-H(St)H kablosu, 0.8 mm çapında iki bükümlü çift (EIB-H(St)H 2x2x0.8) katı bakır iletken yapısına sahiptir. Alüminyum/PET (St) ekranı sayesinde elektromanyetik parazitlere (EMI) karşı yüksek koruma sunar. Bu sayede, elektriksel gürültünün yoğun olduğu ortamlarda dahi veri bütünlüğü korunur. Halojensiz (LSZH) dış kılıf, yangın sırasında zehirli gaz ve yoğun duman oluşumunu önleyerek güvenliği artırır.
KNX ve EIB Sistemlerinde Kullanım
KNX kablo altyapılarında kullanılan EIB-H(St)H, aydınlatma otomasyonu, HVAC (ısıtma, havalandırma, iklimlendirme) kontrolü, erişim sistemleri, perde/jaluzi yönetimi ve bina otomasyonu uygulamalarında güvenilir iletişim sağlar. Düşük gerilimli kontrol sinyallerinin sabit ve kararlı biçimde iletilmesini garantiler. KNX bus kablosu olarak bilinen bu yapı, akıllı bina sistemlerinde enerji verimliliği ve sistem entegrasyonu için vazgeçilmezdir.
Bus Kablolarında Elektromanyetik Koruma
Elektromanyetik girişimler (EMI), özellikle yüksek güçlü enerji hatlarının bulunduğu ortamlarda iletişim hatlarında gürültü oluşturabilir. EIB-H(St)H kablonun folyo ekran yapısı bu etkileri ortadan kaldırır, sinyal kararlılığını korur ve sistem iletişimini güvence altına alır. Bu özellik, kablonun CAN bus kablosu olarak da uygunluğunu artırır; endüstriyel otomasyon veya bina kontrol sistemlerinde veri güvenliği sağlar.
Uygulama Alanları
EIB-H(St)H kablosu, sabit iç mekân tesisatları için idealdir. Kuru veya hafif nemli ortamlarda, borular içinde, duvar veya tavan içine gömülü şekilde kullanılabilir. Kompakt yapısı, dağıtım panolarında ve modül bağlantılarında kolay montaj imkânı sağlar. Kamu binaları, hastaneler, oteller, ofis kuleleri ve akıllı konut projelerinde yaygın olarak tercih edilir.
Teknik Uyum ve Standartlar
EIB 2Y(St)Y ve EIB-H(St)H modelleri, KNX/EIB sistem gereksinimlerini karşılamak üzere EN 50090 ve IEC 60332-1 standartlarına uygundur. Halojensiz dış kılıf, alev yayılımını sınırlayarak yangın güvenliği sağlar. ETK Kablo, bu kabloları uluslararası sertifikasyon kriterlerine göre üretir ve uzun ömürlü sistem kararlılığı garanti eder.
Akıllı Binalar İçin Güvenilir EIB-H(St)H KNX Kablo
ETK Kablo’nun EIB-H(St)H modeli, KNX altyapılarında yüksek performanslı haberleşme ve güvenli veri transferi için özel olarak geliştirilmiştir. Enerji verimliliği, sinyal bütünlüğü ve sistem entegrasyonu sağlayan bu kablo, akıllı binaların dijital omurgasını oluşturur.
Geleceğe hazır bina otomasyonu projeleri için EIB-H(St)H KNX bus kablosu tercih edin — güvenli, halojensiz, ekranlı ve yüksek performanslı veri yolu çözümü ETK Kablo kalitesiyle.
Sıkça Sorulan Sorular
EIB açılımı nedir?
EIB, “European Installation Bus” ifadesinin kısaltmasıdır. Avrupa’da geliştirilen bu standart, bina otomasyon sistemlerinde farklı üreticilerin cihazlarının ortak bir iletişim diliyle haberleşmesini sağlar. Günümüzde KNX protokolü ile birleştirilmiş olup, aydınlatma, HVAC, perde/jaluzi kontrolü ve enerji yönetimi gibi sistemlerde kullanılmaktadır.
Bus kablosu nedir?
Bus kablosu, otomasyon sistemlerinde kontrol üniteleri, sensörler ve aktüatörler arasında veri alışverişini sağlayan iletişim kablosudur. Bu kablolar, sinyalleri dijital veri yolu (bus) üzerinden ileterek cihazların merkezi kontrol sistemiyle koordineli çalışmasını mümkün kılar. Elektromanyetik koruma için genellikle ekranlı (Al/PET folyo) yapılarda üretilir.
KNX kablo nedir?
KNX kablo, akıllı bina otomasyon sistemlerinde kullanılan, KNX protokolüyle tam uyumlu özel bir bus kablosudur. Genellikle 2x2x0.8 mm yapısında üretilir ve halojensiz (LSZH) dış kılıf ile ekranlı (St) yapıya sahiptir. Aydınlatma, ısıtma-soğutma, güvenlik, enerji yönetimi ve perde/jaluzi kontrolü gibi uygulamalarda güvenilir veri iletimi sağlar.
