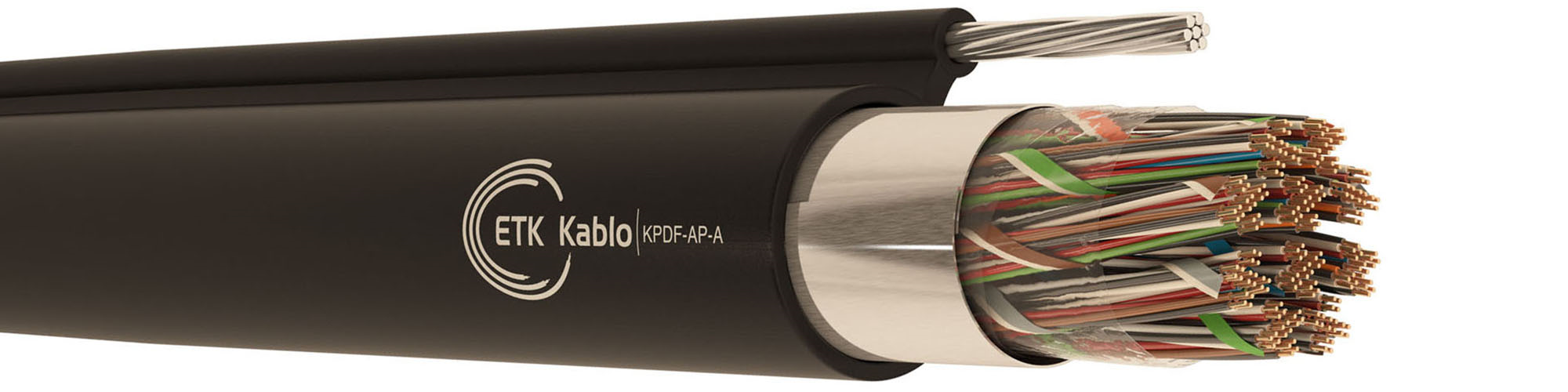

KPDF-AP-A Harici Telefon Kablosu

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Ürün Kodu: A-02YSF(L)T2Y

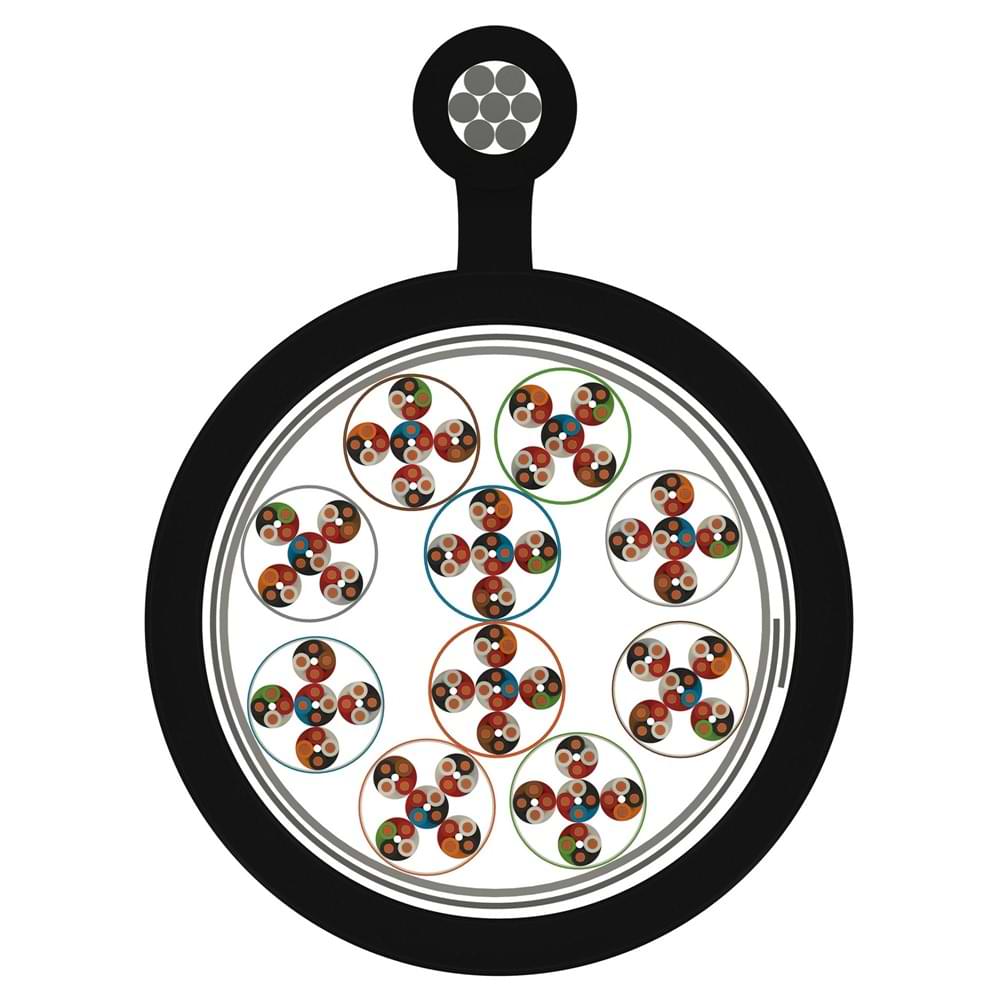

1 – İletken	:	Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre).
2 – İzole	:	Farklı renklerde solid polietilen tabakası ile kaplanmış köpüklü polietilen (BS 6234 Tip 03 – ASTM D 1248).
3 – Büküm	:	Dörtlülerden veya perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi.
4 – Dolgu Materyali	:	Kablo özü, içerisindeki hava boşluklarından suyun ilerlemesini önlemek için, özel bir dolgu malzemesi (jel) ile doldurulur.
5 – Sargı	:	Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır.
6 – Dolgu Materyali	:	Sargı ile ekran arasına, su sızdırmazlığını sağlamak amacıyla yeterli miktarda ikinci bir dolgu malzemesi (jel) uygulanır.
7 – Ekran	:	Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır.
8 – Askı Teli	:	Galvanizli çelik askı teli (ASTM A 475-66T).
9 – Dış Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248).

	İletken Çapı
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
İletken Direnci Ω/km (20 °C)
Maksimum Ortalama	139,4	89,4	62,1	58	57	35	27,6
Maksimum Bireysel	146,6	93	64,6	60	58	37	28,8
İzolasyon Direnci	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Efektif Kapasite
Maksimum Ortalama	50	50	45	45	45	45	45
Maksimum Bireysel	56	56	51	51	51	51	51
Kapasite Dengesizliği
Perler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	350	350	325	325	325	325	325
Komşu Dörtler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	275	275	270	270	270	270	270
Ekrana Karşı
Maksimum Ortalama	500	500	325	325	325	325	325
Maksimum Bireysel	2000	2000	1300	1300	1300	1300	1300
Dielektrik Kuvveti
V (DC, 1 dakika)
Per – Per	1400	1400	2000	2000	2000	2400	3000
Per – Ekran	1400	1400	2000	2000	2000	2400	3000

KPDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.5.1.0040.0.0002	–	2	0,4	6,4	4,8	96	1000/2000
3.140.4.5.1.0040.0.0004	–	4	0,4	6,8	9,5	105	1000/2000
3.140.4.5.1.0040.0.0006	–	6	0,4	7,8	14,3	119	1000/2000
3.140.4.5.1.0040.0.0010	–	10	0,4	8,4	23,7	134	1000/2000
3.140.4.5.1.0040.0.0020	–	20	0,4	10	47,4	187	1000/2000
3.140.4.5.1.0040.0.0030	–	30	0,4	12,3	71,1	245	1200
3.140.4.5.1.0040.0.0040	–	40	0,4	13,1	94,8	303	1200
3.140.4.5.1.0040.0.0050	–	50	0,4	14,1	118,5	344	1200
3.140.4.5.1.0040.0.0070	–	70	0,4	15,6	165,9	419	1200
3.140.4.5.1.0040.0.0080	–	80	0,4	16,5	189,6	459	1200
3.140.4.5.1.0040.0.0100	–	100	0,4	18,1	241,6	569	1200
3.140.4.5.1.0040.0.0150	–	150	0,4	22	362,4	816	1000
3.140.4.5.1.0040.0.0200	–	200	0,4	24	483,2	1052	1000

KPDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.5.1.0050.0.0002	–	2	0,5	6,8	7,5	103	1000/2000
3.140.4.5.1.0050.0.0004	–	4	0,5	7,3	14,9	114	1000/2000
3.140.4.5.1.0050.0.0006	–	6	0,5	8,5	22,3	135	1000/2000
3.140.4.5.1.0050.0.0010	–	10	0,5	9,2	37,1	168	1000/2000
3.140.4.5.1.0050.0.0020	–	20	0,5	11,1	74,1	249	1200
3.140.4.5.1.0050.0.0030	–	30	0,5	13,9	111,1	332	1200
3.140.4.5.1.0050.0.0040	–	40	0,5	14,9	148,1	388	1200
3.140.4.5.1.0050.0.0050	–	50	0,5	16,1	185,2	468	1200
3.140.4.5.1.0050.0.0070	–	70	0,5	17,9	259,2	578	1200
3.140.4.5.1.0050.0.0080	–	80	0,5	19	296,2	638	1200
3.140.4.5.1.0050.0.0100	–	100	0,5	21	377,5	794	1000
3.140.4.5.1.0050.0.0150	–	150	0,5	25,7	566,2	1182	1000
3.140.4.5.1.0050.0.0200	–	200	0,5	28,1	755	1440	1000

KPDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.5.1.0060.0.0002	–	2	0,6	7,4	10,7	113	1000/2000
3.140.4.5.1.0060.0.0004	–	4	0,6	8,1	21,4	130	1000/2000
3.140.4.5.1.0060.0.0006	–	6	0,6	9,9	32	174	1000/2000
3.140.4.5.1.0060.0.0010	–	10	0,6	10,4	53,4	199	1200
3.140.4.5.1.0060.0.0020	–	20	0,6	13	106,7	307	1200
3.140.4.5.1.0060.0.0030	–	30	0,6	16,6	160	455	1200
3.140.4.5.1.0060.0.0040	–	40	0,6	17,9	213,3	562	1200
3.140.4.5.1.0060.0.0050	–	50	0,6	19,7	266,6	658	1200
3.140.4.5.1.0060.0.0070	–	70	0,6	22	373,2	817	1000
3.140.4.5.1.0060.0.0080	–	80	0,6	23,4	426,6	906	1000
3.140.4.5.1.0060.0.0100	–	100	0,6	26	543,6	1165	1000
3.140.4.5.1.0060.0.0150	–	150	0,6	32,3	815,4	1657	500
3.140.4.5.1.0060.0.0200	–	200	0,6	35,7	1087,1	2124	500

KPDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.5.1.0080.0.0002	–	2	0,8	8,3	19	142	1000/2000
3.140.4.5.1.0080.0.0004	–	4	0,8	9,1	38	168	1000/2000
3.140.4.5.1.0080.0.0006	–	6	0,8	11,4	56,9	219	1200
3.140.4.5.1.0080.0.0010	–	10	0,8	12	94,8	260	1200
3.140.4.5.1.0080.0.0020	–	20	0,8	15,4	189,6	428	1200
3.140.4.5.1.0080.0.0030	–	30	0,8	20	284,4	653	1200
3.140.4.5.1.0080.0.0040	–	40	0,8	21,9	379,2	814	1000
3.140.4.5.1.0080.0.0050	–	50	0,8	24,1	473,9	966	1000
3.140.4.5.1.0080.0.0070	–	70	0,8	27,1	663,5	1235	1000
3.140.4.5.1.0080.0.0080	–	80	0,8	28,8	758,3	1384	1000
3.140.4.5.1.0080.0.0100	–	100	0,8	32,3	966,3	1779	500
3.140.4.5.1.0080.0.0150	–	150	0,8	40,3	1449,5	2603	400
3.140.4.5.1.0080.0.0200	–	200	0,8	44,7	1932,6	3346	400

KPDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.5.1.0090.0.0002	–	2	0,9	8,6	24	150	1000/2000
3.140.4.5.1.0090.0.0004	–	4	0,9	9,6	48	182	1000/2000
3.140.4.5.1.0090.0.0006	–	6	0,9	12,1	72	242	1200
3.140.4.5.1.0090.0.0010	–	10	0,9	12,7	120	294	1200
3.140.4.5.1.0090.0.0020	–	20	0,9	16,4	240	516	1200
3.140.4.5.1.0090.0.0030	–	30	0,9	21,7	359,9	796	1000
3.140.4.5.1.0090.0.0040	–	40	0,9	23,7	479,9	1027	1000
3.140.4.5.1.0090.0.0050	–	50	0,9	26,2	599,8	1213	1000
3.140.4.5.1.0090.0.0070	–	70	0,9	29,4	839,7	1544	1000
3.140.4.5.1.0090.0.0080	–	80	0,9	31,3	959,7	1730	500
3.140.4.5.1.0090.0.0100	–	100	0,9	35,6	1223	2229	500
3.140.4.5.1.0090.0.0150	–	150	0,9	44	1834,5	3219	400
3.140.4.5.1.0090.0.0200	–	200	0,9	48,6	2446	4033	400

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0040.1.0002	–	2	0,4	6,6	4,8	97	1000/2000
3.140.1.5.1.0040.1.0004	–	4	0,4	7,4	9,5	110	1000/2000
3.140.1.5.1.0040.1.0005	–	5	0,4	7,5	11,9	115	1000/2000
3.140.1.5.1.0040.1.0006	–	6	0,4	8,3	14,3	124	1000/2000
3.140.1.5.1.0040.1.0010	–	10	0,4	8,9	23,7	152	1000/2000
3.140.1.5.1.0040.1.0020	–	20	0,4	10,7	47,4	198	1200
3.140.1.5.1.0040.1.0025	–	25	0,4	11,8	59,3	224	1200
3.140.1.5.1.0040.1.0030	–	30	0,4	12,9	71,1	257	1200
3.140.1.5.1.0040.1.0040	–	40	0,4	13,8	94,8	315	1200
3.140.1.5.1.0040.1.0050	–	50	0,4	14,9	118,5	357	1200
3.140.1.5.1.0040.1.0070	–	70	0,4	16,3	165,9	455	1200
3.140.1.5.1.0040.1.0080	–	80	0,4	17,2	189,6	498	1200
3.140.1.5.1.0040.1.0100	–	100	0,4	19	241,6	587	1200
3.140.1.5.1.0040.1.0150	–	150	0,4	23,1	362,4	842	1000
3.140.1.5.1.0040.1.0200	–	200	0,4	25,4	483,2	1096	1000

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0050.1.0002	–	2	0,5	7	7,5	105	1000/2000
3.140.1.5.1.0050.1.0004	–	4	0,5	8	14,9	122	1000/2000
3.140.1.5.1.0050.1.0005	–	5	0,5	8,1	18,6	128	1000/2000
3.140.1.5.1.0050.1.0006	–	6	0,5	9,1	22,3	141	1000/2000
3.140.1.5.1.0050.1.0010	–	10	0,5	10	37,1	178	1000/2000
3.140.1.5.1.0050.1.0020	–	20	0,5	12,1	74,1	245	1200
3.140.1.5.1.0050.1.0025	–	25	0,5	13,3	92,6	279	1200
3.140.1.5.1.0050.1.0030	–	30	0,5	14,8	111,1	350	1200
3.140.1.5.1.0050.1.0040	–	40	0,5	16	148,1	432	1200
3.140.1.5.1.0050.1.0050	–	50	0,5	17,2	185,2	493	1200
3.140.1.5.1.0050.1.0070	–	70	0,5	19	259,2	603	1200
3.140.1.5.1.0050.1.0080	–	80	0,5	19,9	296,2	661	1200
3.140.1.5.1.0050.1.0100	–	100	0,5	22,3	377,5	830	1000
3.140.1.5.1.0050.1.0150	–	150	0,5	27,2	566,2	1233	1000
3.140.1.5.1.0050.1.0200	–	200	0,5	29,8	755	1497	1000

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0060.1.0002	–	2	0,6	7,6	10,7	113	1000/2000
3.140.1.5.1.0060.1.0004	–	4	0,6	9	21,4	141	1000/2000
3.140.1.5.1.0060.1.0005	–	5	0,6	9,1	26,7	159	1000/2000
3.140.1.5.1.0060.1.0006	–	6	0,6	10,4	32	179	1200
3.140.1.5.1.0060.1.0010	–	10	0,6	11,3	53,4	212	1200
3.140.1.5.1.0060.1.0020	–	20	0,6	14,2	106,7	331	1200
3.140.1.5.1.0060.1.0025	–	25	0,6	16	133,3	389	1200
3.140.1.5.1.0060.1.0030	–	30	0,6	17,7	160	481	1200
3.140.1.5.1.0060.1.0040	–	40	0,6	19,2	213,3	592	1200
3.140.1.5.1.0060.1.0050	–	50	0,6	20,8	266,6	685	1000
3.140.1.5.1.0060.1.0070	–	70	0,6	23,1	373,2	844	1000
3.140.1.5.1.0060.1.0080	–	80	0,6	24,7	426,6	1011	1000
3.140.1.5.1.0060.1.0100	–	100	0,6	27,6	543,6	1217	1000
3.140.1.5.1.0060.1.0150	–	150	0,6	34,2	815,4	1734	500
3.140.1.5.1.0060.1.0200	–	200	0,6	37,8	1087,1	2216	500

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0063.1.0002	–	2	0,63	7,8	11,8	118	1000/2000
3.140.1.5.1.0063.1.0004	–	4	0,63	9,3	23,6	146	1000/2000
3.140.1.5.1.0063.1.0005	–	5	0,63	9,5	29,4	165	1000/2000
3.140.1.5.1.0063.1.0006	–	6	0,63	10,8	35,3	188	1200
3.140.1.5.1.0063.1.0010	–	10	0,63	11,8	58,8	225	1200
3.140.1.5.1.0063.1.0020	–	20	0,63	14,9	117,6	353	1200
3.140.1.5.1.0063.1.0025	–	25	0,63	16,8	147	421	1200
3.140.1.5.1.0063.1.0030	–	30	0,63	18,7	176,4	520	1200
3.140.1.5.1.0063.1.0040	–	40	0,63	20,3	235,2	643	1000
3.140.1.5.1.0063.1.0050	–	50	0,63	22,1	293,9	745	1000
3.140.1.5.1.0063.1.0070	–	70	0,63	24,6	411,5	923	1000
3.140.1.5.1.0063.1.0080	–	80	0,63	26,3	470,3	1102	1000
3.140.1.5.1.0063.1.0100	–	100	0,63	29,4	599,3	1333	1000
3.140.1.5.1.0063.1.0150	–	150	0,63	36,6	898,9	1913	500
3.140.1.5.1.0063.1.0200	–	200	0,63	40,4	1198,5	2447	400

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0065.1.0002	–	2	0,65	8	12,6	120	1000/2000
3.140.1.5.1.0065.1.0004	–	4	0,65	9,5	25,1	150	1000/2000
3.140.1.5.1.0065.1.0005	–	5	0,65	9,7	31,3	171	1000/2000
3.140.1.5.1.0065.1.0006	–	6	0,65	11	37,6	193	1200
3.140.1.5.1.0065.1.0010	–	10	0,65	12,1	62,6	233	1200
3.140.1.5.1.0065.1.0020	–	20	0,65	15,3	125,2	366	1200
3.140.1.5.1.0065.1.0025	–	25	0,65	17,3	156,5	438	1200
3.140.1.5.1.0065.1.0030	–	30	0,65	19,2	187,8	542	1200
3.140.1.5.1.0065.1.0040	–	40	0,65	20,9	250,3	671	1000
3.140.1.5.1.0065.1.0050	–	50	0,65	22,8	312,9	780	1000
3.140.1.5.1.0065.1.0070	–	70	0,65	25,3	438	972	1000
3.140.1.5.1.0065.1.0080	–	80	0,65	27,1	500,6	1158	1000
3.140.1.5.1.0065.1.0100	–	100	0,65	30,3	637,9	1401	500
3.140.1.5.1.0065.1.0150	–	150	0,65	37,7	956,9	2021	500
3.140.1.5.1.0065.1.0200	–	200	0,65	41,8	1275,8	2582	400

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0080.1.0002	–	2	0,8	8,5	19	143	1000/2000
3.140.1.5.1.0080.1.0004	–	4	0,8	10,3	38	184	1200
3.140.1.5.1.0080.1.0005	–	5	0,8	10,8	47,4	199	1200
3.140.1.5.1.0080.1.0006	–	6	0,8	12,4	56,9	233	1200
3.140.1.5.1.0080.1.0010	–	10	0,8	13,1	94,8	278	1200
3.140.1.5.1.0080.1.0020	–	20	0,8	16,9	189,6	458	1200
3.140.1.5.1.0080.1.0025	–	25	0,8	19,3	237	556	1200
3.140.1.5.1.0080.1.0030	–	30	0,8	21,8	284,4	696	1000
3.140.1.5.1.0080.1.0040	–	40	0,8	23,8	379,2	869	1000
3.140.1.5.1.0080.1.0050	–	50	0,8	26	473,9	1024	1000
3.140.1.5.1.0080.1.0070	–	70	0,8	29	663,5	1299	1000
3.140.1.5.1.0080.1.0080	–	80	0,8	31,1	758,3	1534	500
3.140.1.5.1.0080.1.0100	–	100	0,8	34,9	966,3	1884	500
3.140.1.5.1.0080.1.0150	–	150	0,8	43,6	1449,5	2768	400
3.140.1.5.1.0080.1.0200	–	200	0,8	48,3	1932,6	3544	400

KPDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.5.1.0090.1.0002	–	2	0,9	8,9	24	152	1000/2000
3.140.1.5.1.0090.1.0004	–	4	0,9	10,8	48	200	1200
3.140.1.5.1.0090.1.0005	–	5	0,9	11,3	60	219	1200
3.140.1.5.1.0090.1.0006	–	6	0,9	13,1	72	259	1200
3.140.1.5.1.0090.1.0010	–	10	0,9	13,8	120	313	1200
3.140.1.5.1.0090.1.0020	–	20	0,9	18	240	553	1200
3.140.1.5.1.0090.1.0025	–	25	0,9	20,6	299,9	674	1000
3.140.1.5.1.0090.1.0030	–	30	0,9	23,3	359,9	837	1000
3.140.1.5.1.0090.1.0040	–	40	0,9	25,5	479,9	1080	1000
3.140.1.5.1.0090.1.0050	–	50	0,9	28,1	599,8	1277	1000
3.140.1.5.1.0090.1.0070	–	70	0,9	31,4	839,7	1615	500
3.140.1.5.1.0090.1.0080	–	80	0,9	34,1	959,7	1914	500
3.140.1.5.1.0090.1.0100	–	100	0,9	38,2	1223	2346	500
3.140.1.5.1.0090.1.0150	–	150	0,9	47,1	1834,5	3315	400
3.140.1.5.1.0090.1.0200	–	200	0,9	52,1	2446	4167	300

Yeni sekmede aç İndir

Notlar:
Referans Standardı: TS EN 60708

KPDF-AP-A Harici Telefon Kablosu

Kurumsal

Ürün Grupları

Kalite

Teknik Bilgiler

İnsan Kaynakları

İletişim
