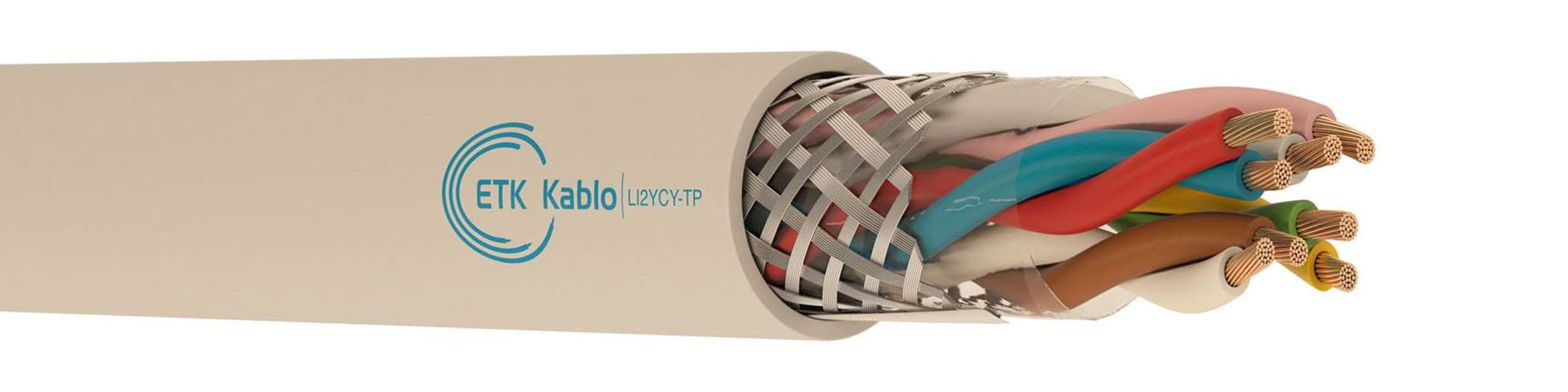

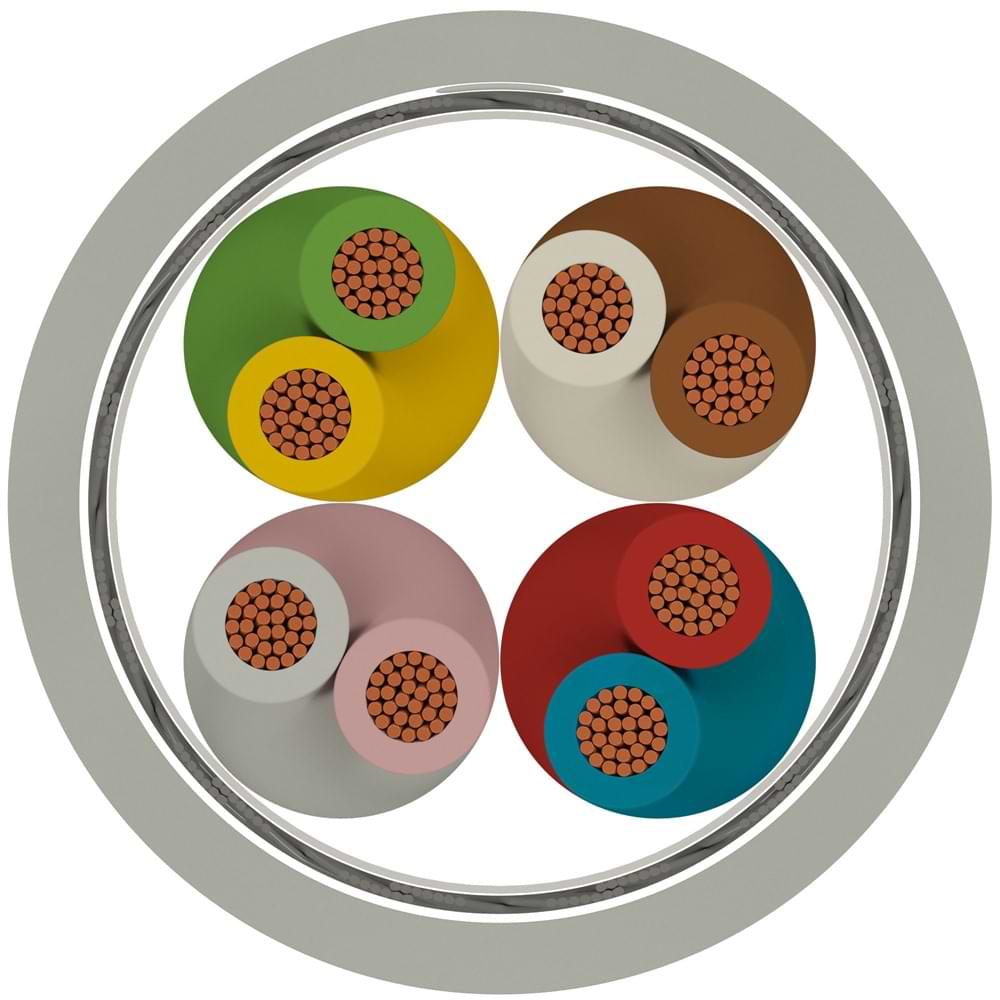

1 – İletken:Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – İzole:Solid polietilen (EN 50290-2-23, BS 6234 Tip 03 – ASTM D 1248) (DIN 47100)
3 – Büküm:İzoleler çiftler veya üçlüler halinde ve tüm çiftler veya üçlü bükümler bir arada bükülür.
4 – Ayırıcı:Polyester bant
5 – Ekran:Kalaylı bakır örgü
6 – Dış Kılıf:Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 7035 (Gri)
İletken
Kesiti		İletken Direnci
Ω/km (20 °C)		İzolasyon Direnci
M Ω/km (20 °C)		Efektif Kapasite

nF/m		Çalışma Voltajı
V DC		Test Voltajı

(@ 1 dakika)
V DC
0.22 mm²85.050001102501200
0.25 mm²77.850001102501200
0.34 mm²56.050001102501200
0.50 mm²39.05000120300/5002000
0.75 mm²26.05000120300/5002000
1.00 mm²19.55000130300/5002000
1.50 mm²13.35000140300/5002000
2.50 mm²7.985000150300/5002000
Alev Geciktiricilik Testi
IEC 60332-1-2,
VDE 0482-332-1-2,
BS EN 60332-1-2
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0022.0.0002–20,224,915,131100/500/1000
3.521.2.1.2.0022.0.0003–30,225,720,842100/500/1000
3.521.2.1.2.0022.0.0004–40,226,926,554100/500/1000
3.521.2.1.2.0022.0.0005–50,227,432,363100/500/1000
3.521.2.1.2.0022.0.0006–60,228,236,774100/500/1000
3.521.2.1.2.0022.0.0007–70,228,34282100/500/1000
3.521.2.1.2.0022.0.0008–80,22950,395100/500/1000
3.521.2.1.2.0022.0.0009–90,2210,554,6107100/500/1000
3.521.2.1.2.0022.0.0010–100,2210,659115100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0025.0.0002–20,255,217,535100/500/1000
3.521.2.1.2.0025.0.0003–30,256,122,946100/500/1000
3.521.2.1.2.0025.0.0004–40,257,429,962100/500/1000
3.521.2.1.2.0025.0.0005–50,2583571100/500/1000
3.521.2.1.2.0025.0.0006–60,258,84184100/500/1000
3.521.2.1.2.0025.0.0007–70,258,946,794100/500/1000
3.521.2.1.2.0025.0.0008–80,259,754,7107100/500/1000
3.521.2.1.2.0025.0.0009–90,2511,459,6120100/500/1000
3.521.2.1.2.0025.0.0010–100,2511,564,5130100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0034.0.0002–20,345,821,542100/500/1000
3.521.2.1.2.0034.0.0003–30,346,830,757100/500/1000
3.521.2.1.2.0034.0.0004–40,348,338,276100/500/1000
3.521.2.1.2.0034.0.0005–50,34946,389100/500/1000
3.521.2.1.2.0034.0.0006–60,349,956,3107100/500/1000
3.521.2.1.2.0034.0.0007–70,341063,1118100/500/1000
3.521.2.1.2.0034.0.0008–80,3410,970,4132100/500/1000
3.521.2.1.2.0034.0.0009–90,3412,877,3149100/500/1000
3.521.2.1.2.0034.0.0010–100,3412,984,9162100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0050.0.0002–20,56,427,954100/500/1000
3.521.2.1.2.0050.0.0003–30,57,537,368100/500/1000
3.521.2.1.2.0050.0.0004–40,59,251,895100/500/1000
3.521.2.1.2.0050.0.0005–50,510,160,6110100/500/1000
3.521.2.1.2.0050.0.0006–60,51169,3127100/500/1000
3.521.2.1.2.0050.0.0007–70,511,178,3142100/500/1000
3.521.2.1.2.0050.0.0008–80,512,188,7159100/500/1000
3.521.2.1.2.0050.0.0009–90,514,298,8181100/500/1000
3.521.2.1.2.0050.0.0010–100,514,3108197100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0075.0.0002–20,75737,166100/500/1000
3.521.2.1.2.0075.0.0003–30,758,251,986100/500/1000
3.521.2.1.2.0075.0.0004–40,7510,170,4118100/500/1000
3.521.2.1.2.0075.0.0005–50,751182,7137100/500/1000
3.521.2.1.2.0075.0.0006–60,7512,196,7161100/500/1000
3.521.2.1.2.0075.0.0007–70,7512,2111,1181100/500/1000
3.521.2.1.2.0075.0.0008–80,7513,3125,8204100/500/1000
3.521.2.1.2.0075.0.0009–90,7515,6140,7232100/500/1000
3.521.2.1.2.0075.0.0010–100,7515,7154,5253100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0100.0.0002–217,644,578100/500/1000
3.521.2.1.2.0100.0.0003–318,966104100/500/1000
3.521.2.1.2.0100.0.0004–4110,982,7136100/500/1000
3.521.2.1.2.0100.0.0005–5112100,1161100/500/1000
3.521.2.1.2.0100.0.0006–6113,2118,8191100/500/1000
3.521.2.1.2.0100.0.0007–7113,3137,1216100/500/1000
3.521.2.1.2.0100.0.0008–8114,5154,4242100/500/1000
3.521.2.1.2.0100.0.0009–9117,1177,5280100/500/1000
3.521.2.1.2.0100.0.0010–10117,2196,8308100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0150.0.0002–21,58,463,8102100/500/1000
3.521.2.1.2.0150.0.0003–31,510,995141100/500/1000
3.521.2.1.2.0150.0.0004–41,512,2120,4180100/500/1000
3.521.2.1.2.0150.0.0005–51,513,4148,5217100/500/1000
3.521.2.1.2.0150.0.0006–61,514,8176,2257100/500/1000
3.521.2.1.2.0150.0.0007–71,514,9202,9291100/500/1000
3.521.2.1.2.0150.0.0008–81,516,3235,4334100/500/1000
3.521.2.1.2.0150.0.0009–91,519,3264,1379100/500/1000
3.521.2.1.2.0150.0.0010–101,520,1302,9460100/500/1000
Part Numarasıİletken SayısıPer Sayısıİletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.521.2.1.2.0250.0.0002–22,510,8102,5165100/500/1000
3.521.2.1.2.0250.0.0003–32,513,9148,6231100/500/1000
3.521.2.1.2.0250.0.0004–42,515,5198,4301100/500/1000
3.521.2.1.2.0250.0.0005–52,517,1246,5363100/500/1000
3.521.2.1.2.0250.0.0006–62,518,8291427100/500/1000
3.521.2.1.2.0250.0.0007–72,518,9338,3485100/500/1000
3.521.2.1.2.0250.0.0008–82,520,6383,1546100/500/1000
3.521.2.1.2.0250.0.0009–92,524,4430,6628100/500/1000
3.521.2.1.2.0250.0.0010–102,524,4475,2678100/500/1000
Bükülme YarıçapıÇalışma Sıcaklığı
Aralığı
7.5xD mm-30°C ~ +70°C
Yeni sekmede açİndir

Notlar:
Elektromanyetik uyumluluk (EMC)
Renk kodu, istenildiği takdirde JZ, OZ, JB, OB olabilir.
Referans Standardı: DIN VDE 0812
