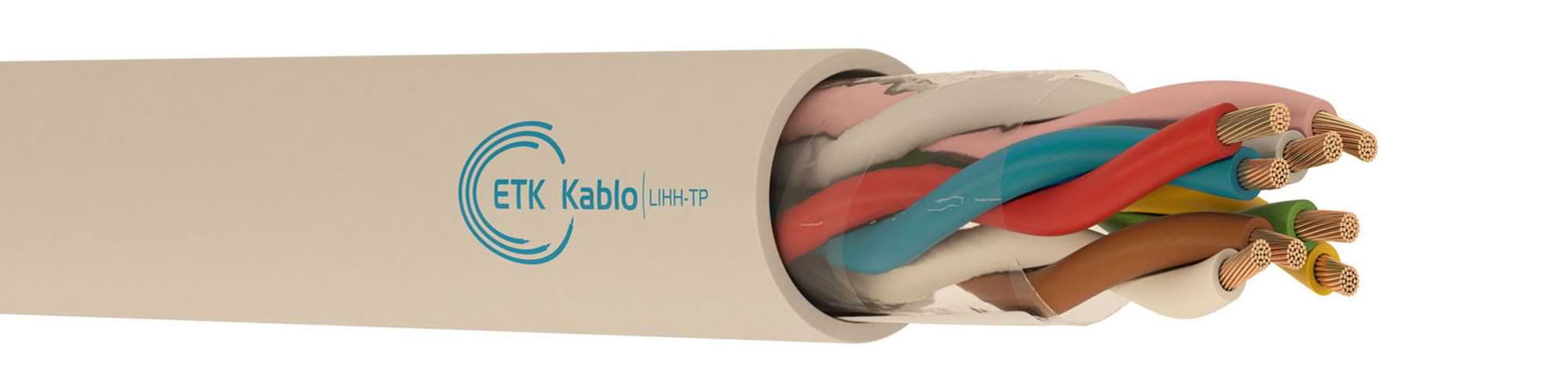

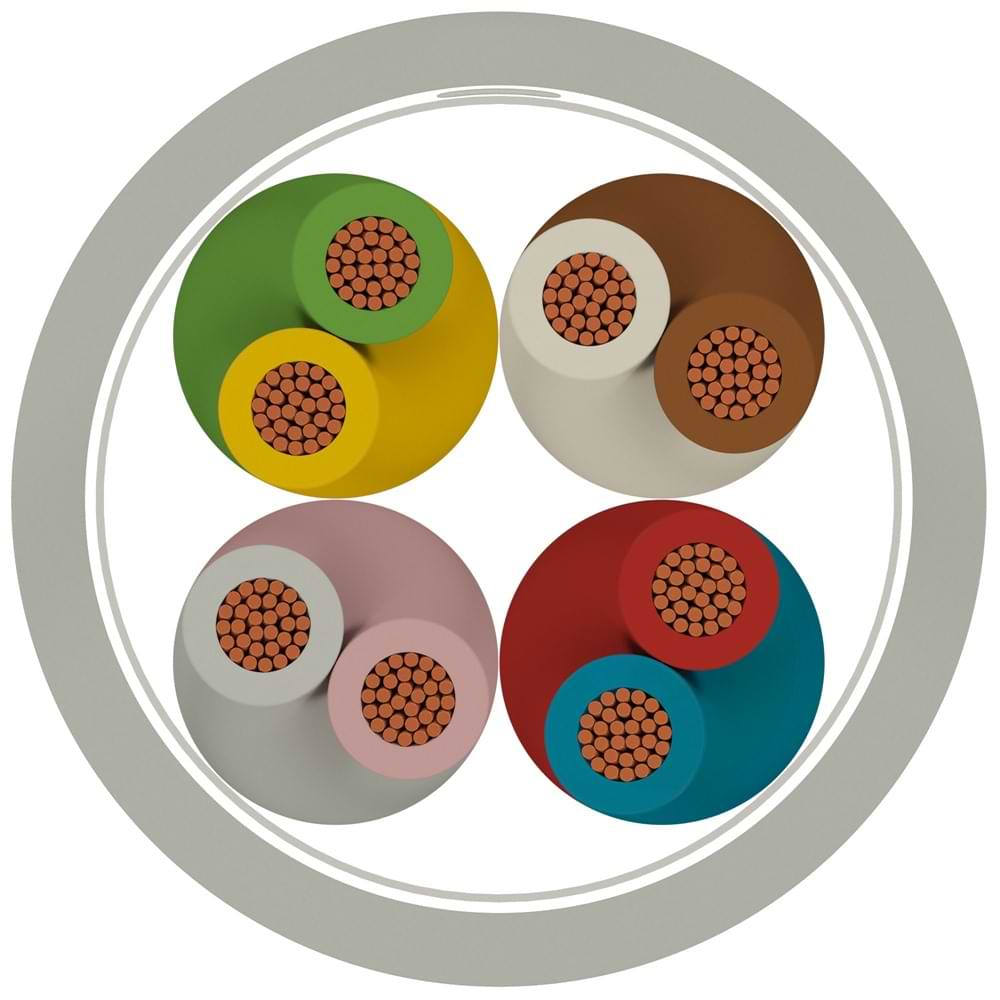

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | Halojensiz (TS IEC 60189-2, EN 50290-2-26) (DIN 47100) |
| 3 – Büküm | : | İzoleler çiftler veya üçlüler halinde ve tüm çiftler veya üçlü bükümler bir arada bükülür. |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 7035 (Gri) |
| İletken Kesiti | İletken Direnci Ω/km (20 °C) | İzolasyon Direnci M Ω/km (20 °C) | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.22 mm² | 85.0 | 200 | 110 | 250 | 1200 |
| 0.25 mm² | 77.8 | 200 | 110 | 250 | 1200 |
| 0.34 mm² | 56.0 | 200 | 110 | 250 | 1200 |
| 0.50 mm² | 39.0 | 20 | 120 | 300/500 | 2000 |
| 0.75 mm² | 26.0 | 20 | 120 | 300/500 | 2000 |
| 1.00 mm² | 19.5 | 20 | 130 | 300/500 | 2000 |
| 1.50 mm² | 13.3 | 20 | 140 | 300/500 | 2000 |
| 2.50 mm² | 7.98 | 20 | 150 | 300/500 | 2000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.513.2.3.3.0050.0.0001 | – | 1 | 0,5 | 4,9 | 8,8 | 28 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0002 | – | 2 | 0,5 | 6,4 | 17,7 | 47 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0003 | – | 3 | 0,5 | 7,5 | 26,5 | 65 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0004 | – | 4 | 0,5 | 9,2 | 35,4 | 88 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0005 | – | 5 | 0,5 | 9,6 | 44,2 | 102 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0006 | – | 6 | 0,5 | 10,2 | 53,1 | 120 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0007 | – | 7 | 0,5 | 11,1 | 61,9 | 139 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0008 | – | 8 | 0,5 | 11,6 | 70,8 | 154 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0009 | – | 9 | 0,5 | 12,3 | 79,6 | 173 | 100/500/1000 |
| 3.513.2.3.3.0050.0.0010 | – | 10 | 0,5 | 12,8 | 88,5 | 188 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.513.2.3.3.0075.0.0001 | – | 1 | 0,75 | 5,4 | 13,3 | 36 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0002 | – | 2 | 0,75 | 7,2 | 26,5 | 62 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0003 | – | 3 | 0,75 | 8,4 | 39,8 | 86 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0004 | – | 4 | 0,75 | 10,3 | 53,1 | 116 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0005 | – | 5 | 0,75 | 10,7 | 66,3 | 136 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0006 | – | 6 | 0,75 | 11,4 | 79,6 | 159 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0007 | – | 7 | 0,75 | 12,4 | 92,9 | 185 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0008 | – | 8 | 0,75 | 12,9 | 106,2 | 205 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0009 | – | 9 | 0,75 | 13,7 | 119,4 | 230 | 100/500/1000 |
| 3.513.2.3.3.0075.0.0010 | – | 10 | 0,75 | 14,3 | 132,7 | 251 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.513.2.3.3.0100.0.0001 | – | 1 | 1 | 5,7 | 16,6 | 40 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0002 | – | 2 | 1 | 7,7 | 33,2 | 71 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0003 | – | 3 | 1 | 8,9 | 49,8 | 99 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0004 | – | 4 | 1 | 11 | 66,3 | 135 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0005 | – | 5 | 1 | 11,5 | 82,9 | 158 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0006 | – | 6 | 1 | 12,3 | 99,5 | 186 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0007 | – | 7 | 1 | 13,4 | 116,1 | 216 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0008 | – | 8 | 1 | 14 | 132,7 | 241 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0009 | – | 9 | 1 | 14,8 | 149,3 | 270 | 100/500/1000 |
| 3.513.2.3.3.0100.0.0010 | – | 10 | 1 | 15,4 | 165,9 | 295 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.513.2.3.3.0150.0.0001 | – | 1 | 1,5 | 6,4 | 25,8 | 54 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0002 | – | 2 | 1,5 | 8,6 | 51,7 | 96 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0003 | – | 3 | 1,5 | 10,1 | 77,5 | 136 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0004 | – | 4 | 1,5 | 12,4 | 103,4 | 183 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0005 | – | 5 | 1,5 | 13 | 129,2 | 218 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0006 | – | 6 | 1,5 | 13,8 | 155,1 | 256 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0007 | – | 7 | 1,5 | 15,1 | 180,9 | 298 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0008 | – | 8 | 1,5 | 15,8 | 206,8 | 333 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0009 | – | 9 | 1,5 | 16,7 | 232,6 | 373 | 100/500/1000 |
| 3.513.2.3.3.0150.0.0010 | – | 10 | 1,5 | 17,4 | 258,4 | 409 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.513.2.3.3.0250.0.0001 | – | 1 | 2,5 | 7,6 | 43,1 | 78 | 100/500/1000 |
| 3.513.2.3.3.0250.0.0002 | – | 2 | 2,5 | 10,5 | 86,1 | 146 | 100/500/1000 |
| 3.513.2.3.3.0250.0.0003 | – | 3 | 2,5 | 12,4 | 129,2 | 211 | 100/500/1000 |
| 3.513.2.3.3.0250.0.0004 | – | 4 | 2,5 | 15,2 | 172,3 | 283 | 100/500/1000 |
| 3.513.2.3.3.0250.0.0005 | – | 5 | 2,5 | 16 | 215,4 | 338 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +70°C |
Notlar:
Renk kodu, istenildiği takdirde JZ, OZ, JB, OB olabilir.
Referans Standardı: DIN VDE 0812
