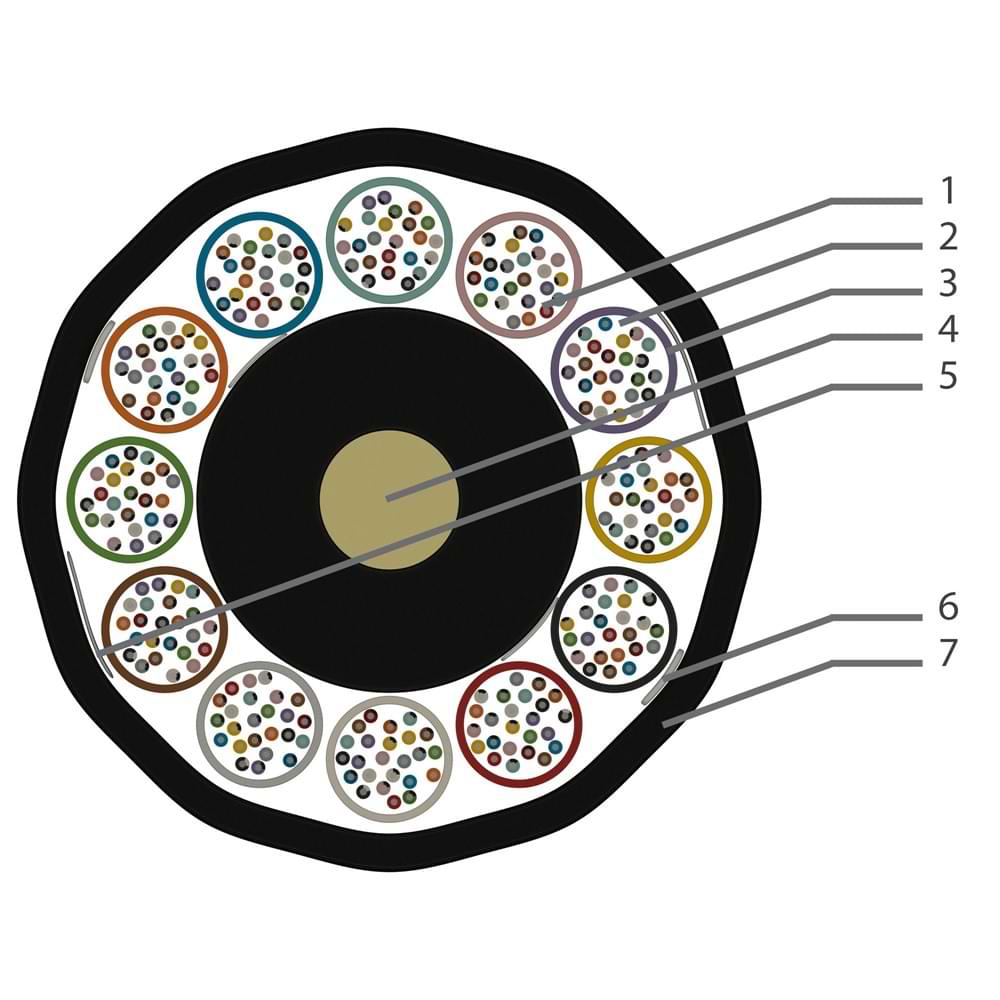

| 1 – Optik fiber lif ¹ |
| 2 – Suya karşı dirençli tüp dolgu jeli |
| 3 – PBT tüp |
| 4 – Metal içermeyen merkezi mukavemet elemanı (FRP) |
| 5 – Su ile şişen ip |
| 6 – Soyma ipi |
| Part Numarası | Lif Cinsi | Fiber Sayısı | Tüp Sayısı | Fitil Sayısı | Tüp Çapı (mm) | FRP Çapı (mm) | Kablo Çapı (mm) | Ortalama Ağırlık (kg/km) |
|---|
| 3.229.0.6.1.0900.0.0012 | SM G.652.D | 12 | 1 | 5 | 1,6 | 1,65 | 6 | 31 |
| 3.229.0.6.1.0900.0.0024 | SM G.652.D | 24 | 2 | 4 | 1,6 | 1,65 | 6 | 31 |
| 3.229.0.6.1.0900.0.0036 | SM G.652.D | 36 | 3 | 3 | 1,6 | 1,65 | 6 | 30 |
| 3.229.0.6.1.0900.0.0048 | SM G.652.D | 48 | 4 | 2 | 1,6 | 1,65 | 6 | 30 |
| 3.229.0.6.1.0900.0.0060 | SM G.652.D | 60 | 5 | 1 | 1,6 | 1,65 | 6 | 30 |
| 3.229.0.6.1.0900.0.0072 | SM G.652.D | 72 | 6 | 0 | 1,6 | 1,65 | 6 | 29 |
| 3.229.0.6.1.0900.0.0096 | SM G.652.D | 96 | 8 | 0 | 1,6 | 2,2 | 7,2 | 38 |
| 3.229.0.6.1.0900.0.0120 | SM G.652.D | 120 | 10 | 0 | 1,6 | 2,2 | 8,3 | 49 |
| 3.229.0.6.1.0900.1.0144 | SM G.652.D | 144 | 6 | 0 | 2,3 | 2,5 | 8,3 | 50 |
| 3.229.0.6.1.0900.0.0144 | SM G.652.D | 144 | 12 | 0 | 1,5 | 2,2 | 8,6 | 53 |
| 3.229.0.6.1.0900.1.0192 | SM G.652.D | 192 | 8 | 0 | 2,3 | 2,5 | 9,8 | 68 |
| 3.229.0.6.1.0900.0.0288 | SM G.652.D | 288 | 12 | 0 | 2,3 | 2,5 | 13 | 119 |
| Test Standardı | Şartname Değeri | Kabul Kriteri |
|---|
| Maksimum Germe Kuvveti ² | IEC 60794-1-2-E1 | Maks. 650 N (96 FO, 144 FO Maks. 1000 N) | Fiber uzaması ≤ 0.33% |
| Maksimum Çalışma Kuvveti | | Maks. 200 N | Δα ≤ 0.05 dB, fiber uzaması yok |
| Ezme Mukavemeti | IEC 60794-1-2-E3 | 700 N / 100 mm, maks. 15 min | Δα ≤ 0.05 dB, hasar yok |
| Darbe Mukavemeti | IEC 60794-1-2-E4 | 1 Nm, 3 darbe, R= 300 mm | Δα ≤ 0.05 dB test sonrası |
| Burulma Dayanımı | IEC 60794-1-2-E7 | 1 m, 100N, +/- 180°, 10 çevrim | Δα ≤ 0.05 dB, hasar yok |
| Tekrar Eden Bükülme | IEC 60794-1-2-E6 | R=20x D, 100 N, 35 çevrim | Hasar yok |
| Bükülme Çapı | IEC 60794-1-2-E11 | R=20x D, 4 döndürme, 3 çevrim | Δα ≤ 0.05 dB, hasar yok |
| Sıcaklık Döngüsü | IEC 60794-1-2-F1 | -40°C to +70°C | Δα ≤ 0.05 dB/km |
| Su Sızdırmazlık | IEC 60794-1-2-F5B | Numune= 3 m, su sütunu= 1 m | 24 saat sonrası su sızdırmazlık. |
| Minimum Bükme Yarıçapı |
|---|
| Hareketli | 20 x kablo Ø |
| Sabit | 15 x kablo Ø |
| Sıcaklık Aralığı |
|---|
| Depolama | -40°C to +70°C | Kurulum | -30°C to +60°C |
| Taşıma | -40°C to +70°C | Çalışma | -30°C to +60°C |
| Markalama | ETK Kablo – Üretim Yılı – Fiber Sayısı ve Tipi – Boy İşaretleme Metresi |
|---|
| Paketleme | Korumalı ahşap makara |
|---|
| Sevk Boyları | 2 km, 4 km ± %5 tolerans |
|---|

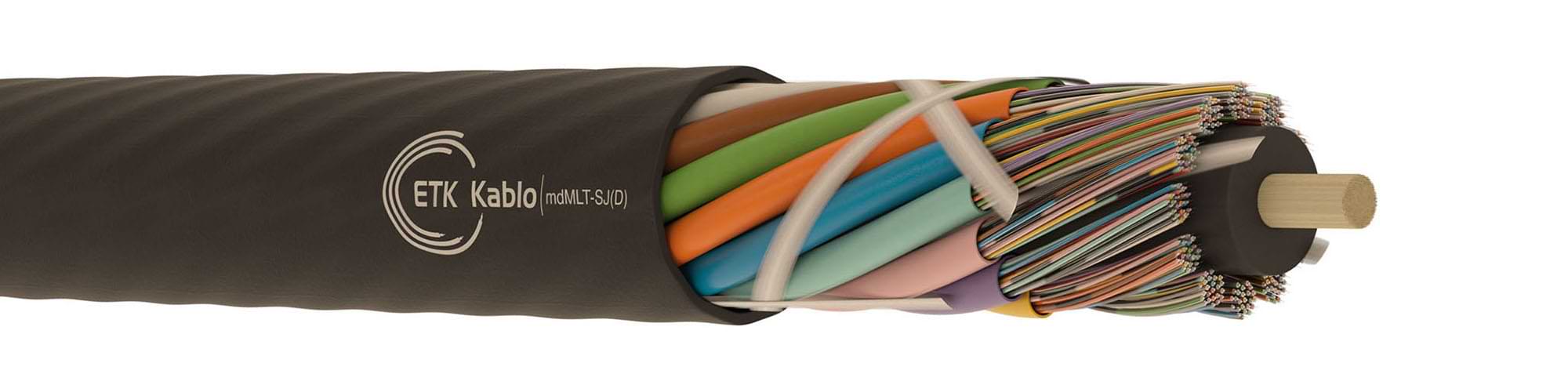

Microduct, gevşek çok tüplü fiber optik kablo.
