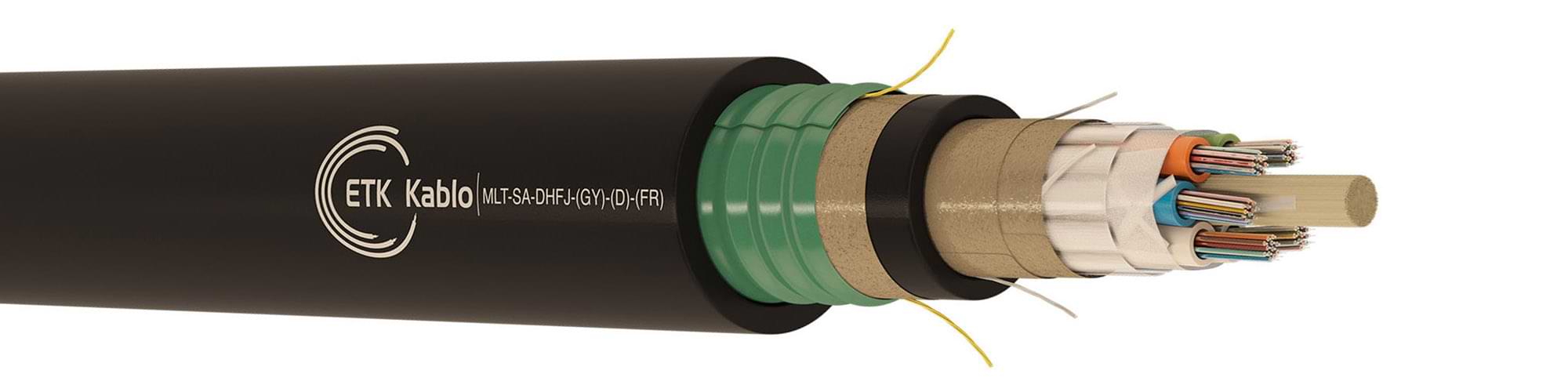

MLT-SA-DHFJ-(GY40)-(D)-(FR) Yangına Dayanıklı Kablo

Ürün Kodu: U-DQ(ZN)H(SR)H FE180

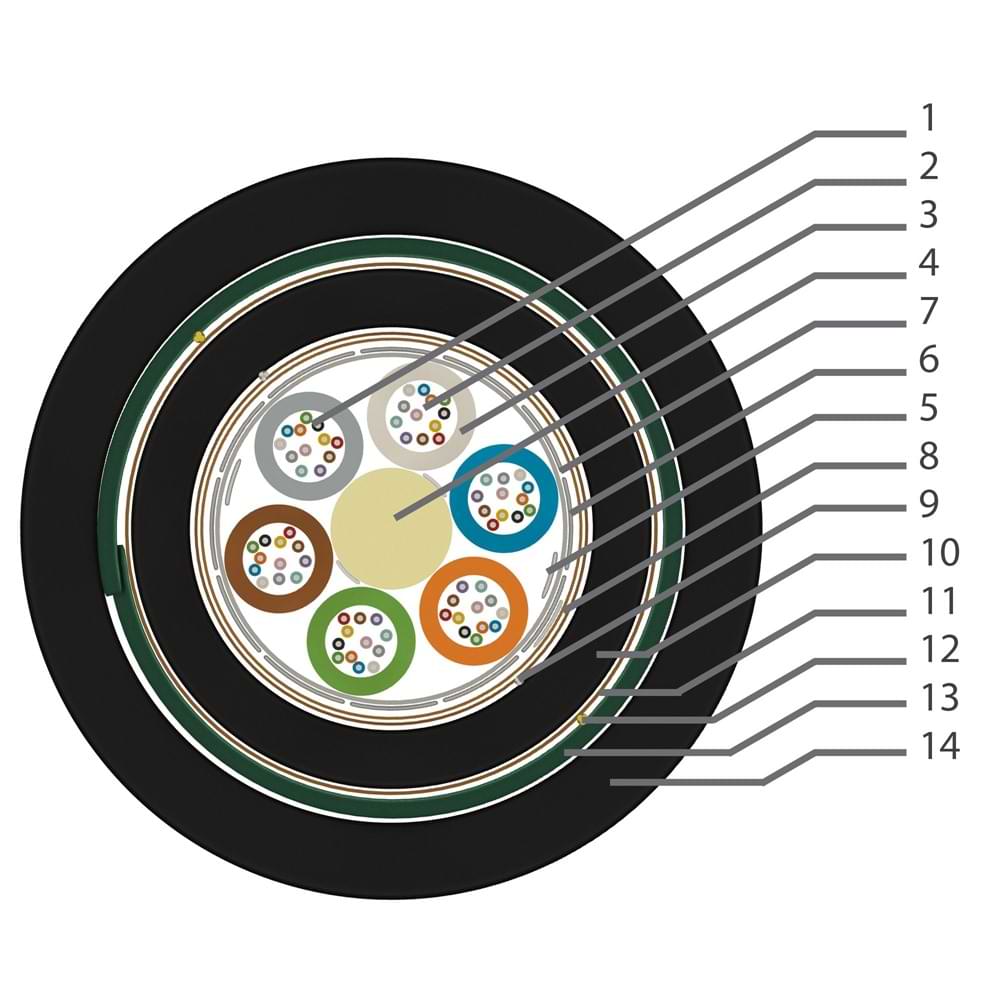

1 – Optik fiber lif ¹

2 – Suya karşı dirençli tüp dolgu jeli

3 – PBT tüp

4 – Metal içermeyen merkezi mukavemet elemanı (FRP)

5 – Su ile şişen ip

6 – Öz sargısı (Su ile şişen bant)

7 – Metal içermeyen mukavemet elemanı (Glass yarn)

8 – Çift kat mika bant

9 – Soyma ipi

10 – Ultraviyole ışınlara dayanıklı halojensiz (LSOH) iç kılıf

11 – Mika bant

12 – Soyma ipi

13 – Korüge çelik bant

Part Numarası	Lif Cinsi	Fiber Sayısı	Tüp Sayısı	Fitil Sayısı	Tüp Çapı (mm)	FRP Çapı (mm)	Kablo Çapı (mm)	Ortalama Ağırlık (kg/km)
3.232.2.6.3.1900.0.0004	SM G.652.D	4	2	4	2,05	2,2	15,9	322
3.232.2.6.3.1900.0.0008	SM G.652.D	8	4	2	2,05	2,2	15,9	323
3.232.2.6.3.1900.0.0012	SM G.652.D	12	6	0	2,05	2,2	15,9	324
3.232.2.6.3.1900.0.0024	SM G.652.D	24	6	0	2,05	2,2	15,9	324
3.232.2.6.3.1900.0.0036	SM G.652.D	36	6	0	2,05	2,2	15,9	324
3.232.2.6.3.1900.0.0048	SM G.652.D	48	6	0	2,05	2,2	15,9	324
3.232.2.6.3.1900.0.0060	SM G.652.D	60	5	1	2,25	2,5	16,6	340
3.232.2.6.3.1900.0.0072	SM G.652.D	72	6	0	2,25	2,5	16,6	341
3.232.2.6.3.1900.0.0096	SM G.652.D	96	8	0	2,25	2,7	18	387
3.232.2.6.3.1900.0.0144	SM G.652.D	144	12	0	2,25	2,7	21	492

	Test Standardı	Şartname Değeri	Kabul Kriteri
Maksimum Germe Kuvveti ²	IEC 60794-1-2-E1	1.5 x W(N), min. 4000 N	Fiber uzaması ≤ 0.33%
Maksimum Çalışma Kuvveti	IEC 60794-1-2-E1	0.5 x W(N), min. 1500 N	Δα ≤ 0.05 dB, fiber uzaması yok
Ezme Mukavemeti	IEC 60794-1-2-E3	3000 N / 100 mm, maks. 15 min	Δα ≤ 0.05 dB, hasar yok
Darbe Mukavemeti	IEC 60794-1-2-E4	10 Nm, 3 darbe, R= 300 mm	Δα ≤ 0.05 dB test sonrası
Burulma Dayanımı	IEC 60794-1-2-E7	1 m, 100N, +/- 180°, 10 çevrim	Δα ≤ 0.05 dB, hasar yok
Tekrar Eden Bükülme	IEC 60794-1-2-E6	R=20x D, 100 N, 35 çevrim	Hasar yok
Bükülme Çapı	IEC 60794-1-2-E11	R=20x D, 4 döndürme, 3 çevrim	Δα ≤ 0.05 dB, hasar yok
Sıcaklık Döngüsü	IEC 60794-1-2-F1	-20°C to +70°C	Δα ≤ 0.05 dB/km
Su Sızdırmazlık	IEC 60794-1-2-F5B	Numune= 3 m, su sütunu= 1 m	24 saat sonrası su sızdırmazlık.

	Minimum Bükme Yarıçapı
Hareketli	20 x kablo Ø
Sabit	10 x kablo Ø

	Sıcaklık Aralığı
Depolama	0°C to +70°C	Kurulum	-30°C to +60°C
Taşıma	0°C to +70°C	Çalışma	-20°C to +70°C

Markalama	ETK Kablo – Üretim Yılı – Fiber Sayısı ve Tipi – Boy İşaretleme Metresi
Paketleme	Korumalı ahşap makara
Sevk Boyları	2 km, 4 km ± %5 tolerans

Gevşek çok tüplü, korüge çelik bant zırhlı aleve dayanıklı fiber optik kablo.
