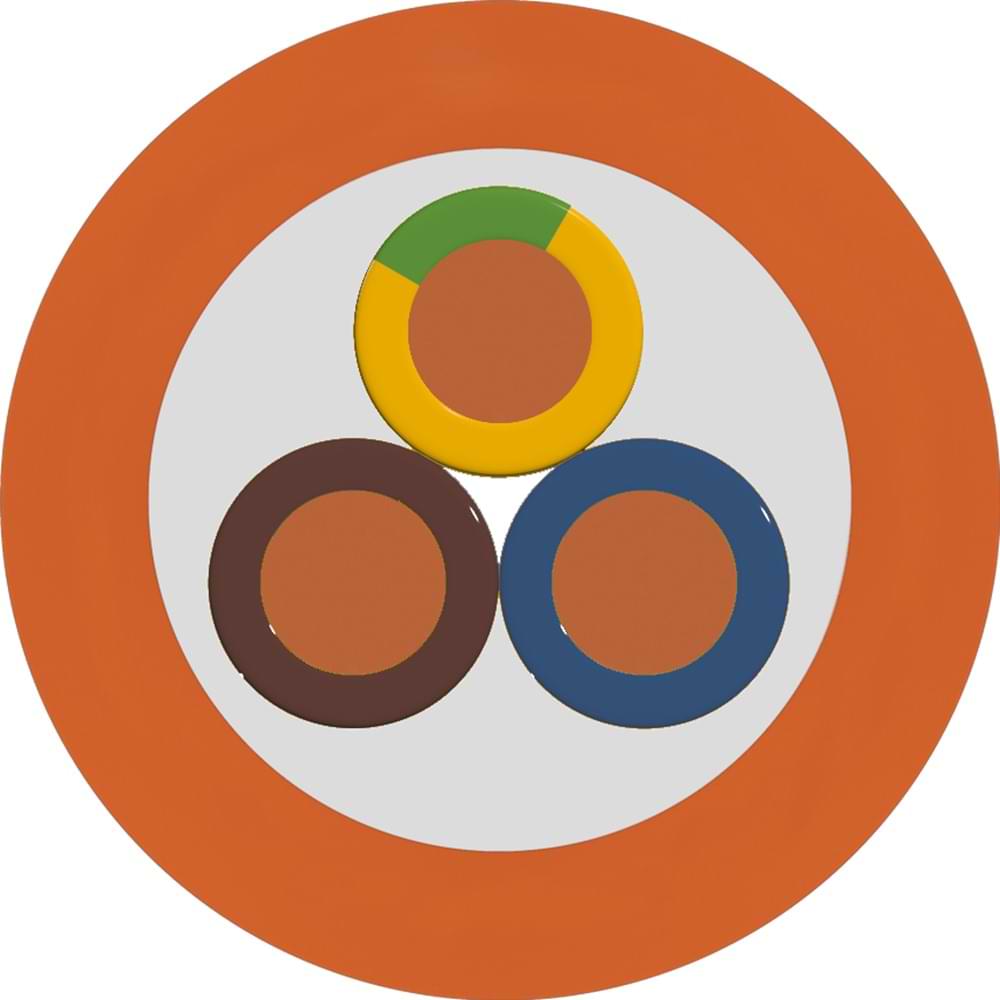

| 1 – İletken | : | Sınıf 1 mono veya Sınıf 2 çok telli elektrolitik bakır iletken (IEC 60228, DIN VDE 0295, EN 60228). |
| 2 – İzole | : | Çapraz bağlı seramik formda polimer bileşke (VDE 0815). |
| 3 – Büküm | : | Yalıtımlar katmanlar halinde bükülür. |
| 4 – Dolgu | : | Halojen içermeyen bileşik. |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 2008 (Turuncu) |
| Kesit | İletken Direnci Ω/km (20 °C) | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V |
|---|---|---|---|
| 0.50 mm² | 36.0 | 600/1000 | 4000 |
| 0.75 mm² | 24.5 | 600/1000 | 4000 |
| 1.00 mm² | 18.1 | 600/1000 | 4000 |
| 1.50 mm² | 12.1 | 600/1000 | 4000 |
| 2.50 mm² | 7.41 | 600/1000 | 4000 |
| 4.00 mm² | 4.61 | 600/1000 | 4000 |
| 6.00 mm² | 3.08 | 600/1000 | 4000 |
| 10.00 mm² | 1.83 | 600/1000 | 4000 |
| 16.00 mm² | 1.15 | 600/1000 | 4000 |
| 25.00 mm² | 0.727 | 600/1000 | 4000 |
| 35.00 mm² | 0.524 | 600/1000 | 4000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Devre Bütünlüğü Testi (FE180) | Kablo Sistemi Devre Bütünlüğü Testi (E30 / E60 / E90) |
|---|---|
| IEC 60331-21 | DIN 4102-12 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -40°C ~ +90°C |

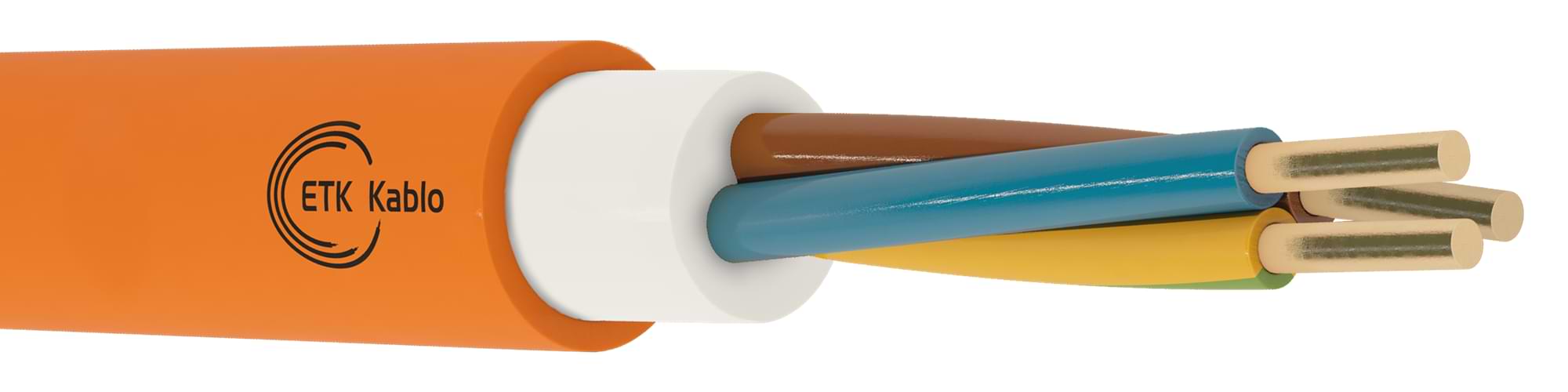

(N)HXH-J FE180 E90 Yangına Dayanıklı Enerji Kablosu
(N)HXH-J, 0,6/1 kV enerji devreleri için seramikleşen çapraz bağlı izolasyon, halojensiz dolgu ve dış kılıf kullanır. ETK Kablo’nun yangına dayanıklı enerji kabloları arasında yer alan ürün, FE180 kablo performansı ve uygun montaj sistemiyle E90 gereksinimine yönelik bir seçenektir.
Kesite göre Sınıf 1 tek telli veya Sınıf 2 çok telli bakır iletkenler enerji iletimini sağlar. Ürün seçiminde damar sayısı ve kesitle birlikte projenin yangın performansı gereksinimini de belirtin.
FE180 ile E90 Arasındaki Fark
FE180, ilgili yangın testi koşullarında kablonun 180 dakikalık devre bütünlüğü performansını ifade eder. Bu ürünün teknik dokümanında FE180 için IEC 60331-21 referansı yer alır.
E90 ise DIN 4102-12 kapsamında kablonun taşıyıcı ve sabitleme elemanlarıyla birlikte oluşturduğu sistemin 90 dakikalık fonksiyon bütünlüğünü ele alır. Dolayısıyla yalnızca kablo seçimi yeterli değildir; montaj düzeni de test kapsamıyla eşleşmelidir.
Bu süreler farklı test koşullarını kapsar ve gerçek bir yangında bütün tesisat için koşulsuz çalışma garantisi vermez. Ayrıntılar için FE180, PH120 ve E30–E90 sınıfları rehberini inceleyin.
(N)HXH-J Kablo Ölçüleri
Aşağıdaki tablo, ürünün teknik föyündeki seçili damar ve kesit seçeneklerini gösterir. Kesit değerleri her bir iletkene aittir.
| Kablo Ölçüsü | Damar Sayısı | İletken Kesiti |
|---|---|---|
| (N)HXH-J 0,6/1 kV FE180 E90 3×1,5 | 3 | 1,5 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 5×1,5 | 5 | 1,5 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 3×2,5 | 3 | 2,5 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 5×2,5 | 5 | 2,5 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 5×4 | 5 | 4 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 5×6 | 5 | 6 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 5×10 | 5 | 10 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 4×16 | 4 | 16 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 4×25 | 4 | 25 mm² |
| (N)HXH-J 0,6/1 kV FE180 E90 4×35 | 4 | 35 mm² |
Diğer ölçüler, dış çaplar, ağırlıklar ve paketleme bilgileri için sayfadaki teknik föyü inceleyin. Siparişinizde damar düzenini ve gerekli koruma iletkenini de tanımlayın.
Enerji Besleme Hatları İçin Seçim
Hastane, otel, yüksek bina, tünel ve endüstriyel tesislerde yangın sırasında işlevini sürdürmesi gereken besleme devreleri bu ürünün hedef uygulamaları arasındadır. Ancak uygun kesit, yalnızca bağlı cihazın gücüne bağlı değildir.
Yük akımı, gerilim düşümü, kısa devre koşulları ve döşeme yöntemi birlikte seçimi belirler. Ayrıca E90 isteyen projelerde kablo ölçüsünün ve montaj sisteminin ilgili test kapsamına girdiğini kontrol edin.
(N)HXH-J FE180 E90 Kablo Fiyatı
Fiyat; damar sayısı, iletken kesiti, toplam metraj, makara boyu ve teslim koşullarına göre değişir. Teklifleri aynı ürün yapısı ve belge kapsamı üzerinden karşılaştırın.
Güncel fiyat ve teslim süresi için ETK Kablo’dan teklif alın. Talebinize tam ürün adını, ölçüyü, metrajı ve proje şartnamesini ekleyin. E90 montaj sistemi gereksinimini de ayrıca belirtin.
Sık Sorulan Sorular
(N)HXH-J ile NHXH-J aynı ürün müdür?
ETK Kablo portföyünde ayrı ürünlerdir. Bu sayfadaki (N)HXH-J seramikleşen izolasyon kullanır. NHXH-J FE180 E90 ürününde ise mika bant ve çapraz bağlı HFFR izolasyon bulunur. Siparişte ürün adını ve teknik yapıyı birlikte esas alın.
Halojensiz olması E90 için yeterli midir?
Hayır. Halojensizlik, malzemenin yangın davranışıyla ilgili bir özelliktir. E90 için kablo ve montaj sisteminin birlikte sağladığı fonksiyon bütünlüğü önem taşır.
FE180 kablo her kurulumda 180 dakika çalışır mı?
FE180, tanımlı test koşullarındaki kablo performansını belirtir. Gerçek tesisatta bağlantılar, taşıyıcılar, sabitleme aralıkları ve diğer sistem bileşenleri de sonucu etkiler.
