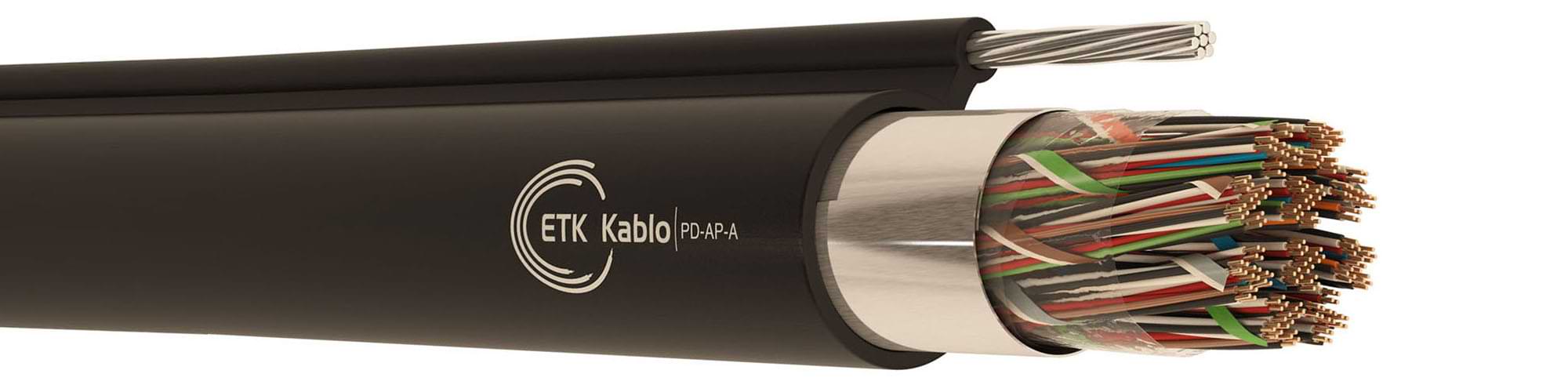

PD-AP-A Harici Telefon Kablosu

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Ürün Kodu: A-2Y(L)T2Y

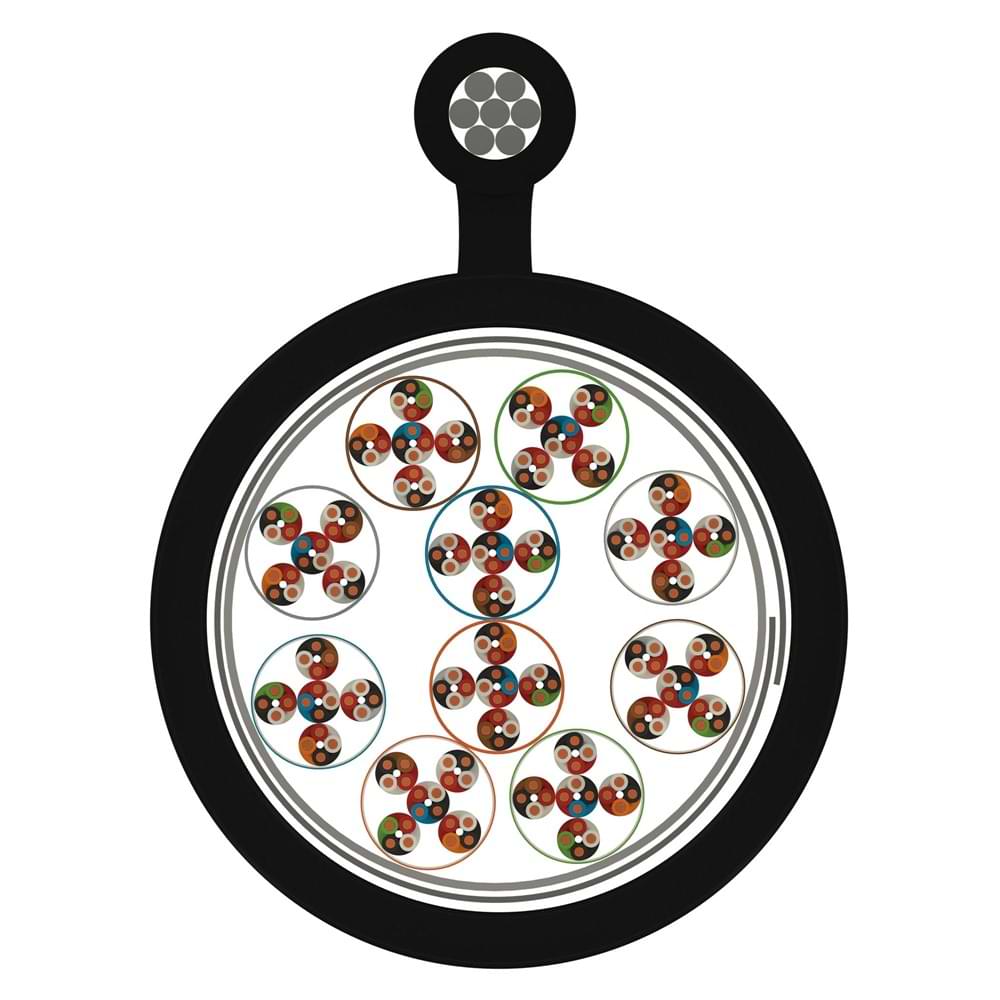

1 – İletken	:	Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre).
2 – İzole	:	Renk kodlu katı polietilen izolasyon (BS 6234 Tip 03 – ASTM D 1248).
3 – Büküm	:	Dörtlülerden veya perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi.
4 – Sargı	:	Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır.
5 – Ekran	:	Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır.
6 – Askı Teli	:	Galvanizli çelik askı teli (ASTM A 475-66T).
7 – Dış Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248).

	İletken Çapı
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
İletken Direnci Ω/km (20 °C)
Maksimum Ortalama	139,4	89,4	62,1	58	57	35	27,6
Maksimum Bireysel	146,6	93	64,6	60	58	37	28,8
İzolasyon Direnci	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Efektif Kapasite
Maksimum Ortalama	50	50	45	45	45	45	45
Maksimum Bireysel	56	56	51	51	51	51	51
Kapasite Dengesizliği
Perler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	350	350	325	325	325	325	325
Komşu Dörtler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	275	275	270	270	270	270	270
Ekrana Karşı
Maksimum Ortalama	500	500	325	325	325	325	325
Maksimum Bireysel	2000	2000	1300	1300	1300	1300	1300
Dielektrik Kuvveti
V (DC, 1 dakika)
Per – Per	1400	1400	2000	2000	2000	2400	3000
Per – Ekran	1400	1400	2000	2000	2000	2400	3000

PD-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.4.1.1.0040.0.0002	–	2	0,4	5,9	4,8	89	1000/2000
3.130.4.1.1.0040.0.0004	–	4	0,4	6,3	9,5	97	1000/2000
3.130.4.1.1.0040.0.0006	–	6	0,4	7,3	14,3	109	1000/2000
3.130.4.1.1.0040.0.0010	–	10	0,4	7,6	23,7	121	1000/2000
3.130.4.1.1.0040.0.0020	–	20	0,4	9,6	47,4	176	1000/2000
3.130.4.1.1.0040.0.0030	–	30	0,4	11,8	71,1	242	1200
3.130.4.1.1.0040.0.0040	–	40	0,4	12,6	94,8	277	1200
3.130.4.1.1.0040.0.0050	–	50	0,4	13,5	118,5	310	1200
3.130.4.1.1.0040.0.0070	–	70	0,4	14,9	165,9	404	1200
3.130.4.1.1.0040.0.0100	–	100	0,4	17,4	241,6	513	1200
3.130.4.1.1.0040.0.0150	–	150	0,4	20,8	362,4	742	1000
3.130.4.1.1.0040.0.0200	–	200	0,4	23	483,2	981	1000

PD-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.4.1.1.0050.0.0002	–	2	0,5	6,2	7,5	94	1000/2000
3.130.4.1.1.0050.0.0004	–	4	0,5	6,7	14,9	106	1000/2000
3.130.4.1.1.0050.0.0006	–	6	0,5	7,9	22,3	121	1000/2000
3.130.4.1.1.0050.0.0010	–	10	0,5	8,1	37,1	152	1000/2000
3.130.4.1.1.0050.0.0020	–	20	0,5	10,4	74,1	234	1200
3.130.4.1.1.0050.0.0030	–	30	0,5	13,1	111,1	294	1200
3.130.4.1.1.0050.0.0040	–	40	0,5	14,1	148,1	370	1200
3.130.4.1.1.0050.0.0050	–	50	0,5	15,2	185,2	421	1200
3.130.4.1.1.0050.0.0070	–	70	0,5	16,8	259,2	519	1200
3.130.4.1.1.0050.0.0100	–	100	0,5	20	377,5	714	1200
3.130.4.1.1.0050.0.0150	–	150	0,5	24	566,2	1068	1000
3.130.4.1.1.0050.0.0200	–	200	0,5	26,6	755	1313	1000

PD-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.4.1.1.0060.0.0002	–	2	0,6	6,8	10,7	102	1000/2000
3.130.4.1.1.0060.0.0004	–	4	0,6	7,5	21,4	119	1000/2000
3.130.4.1.1.0060.0.0006	–	6	0,6	9	32	153	1000/2000
3.130.4.1.1.0060.0.0010	–	10	0,6	9,5	53,4	183	1000/2000
3.130.4.1.1.0060.0.0020	–	20	0,6	12,1	106,7	288	1200
3.130.4.1.1.0060.0.0030	–	30	0,6	15,6	160	402	1200
3.130.4.1.1.0060.0.0040	–	40	0,6	16,9	213,3	505	1200
3.130.4.1.1.0060.0.0050	–	50	0,6	18,3	266,6	577	1200
3.130.4.1.1.0060.0.0070	–	70	0,6	20,4	373,2	722	1000
3.130.4.1.1.0060.0.0100	–	100	0,6	24,6	543,6	1039	1000
3.130.4.1.1.0060.0.0150	–	150	0,6	30,1	815,4	1459	500
3.130.4.1.1.0060.0.0200	–	200	0,6	33,4	1087,1	1905	500

PD-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.4.1.1.0080.0.0002	–	2	0,8	7,8	19	129	1000/2000
3.130.4.1.1.0080.0.0004	–	4	0,8	8,6	38	158	1000/2000
3.130.4.1.1.0080.0.0006	–	6	0,8	10,7	56,9	194	1200
3.130.4.1.1.0080.0.0010	–	10	0,8	11,3	94,8	248	1200
3.130.4.1.1.0080.0.0020	–	20	0,8	14,9	189,6	414	1200
3.130.4.1.1.0080.0.0030	–	30	0,8	19,5	284,4	584	1200
3.130.4.1.1.0080.0.0040	–	40	0,8	21,4	379,2	743	1000
3.130.4.1.1.0080.0.0050	–	50	0,8	23,3	473,9	872	1000
3.130.4.1.1.0080.0.0070	–	70	0,8	26,1	663,5	1127	1000
3.130.4.1.1.0080.0.0100	–	100	0,8	31,8	966,3	1625	500
3.130.4.1.1.0080.0.0150	–	150	0,8	39,3	1449,5	2407	500

PD-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.4.1.1.0090.0.0002	–	2	0,9	8,1	24	138	1000/2000
3.130.4.1.1.0090.0.0004	–	4	0,9	9,1	48	173	1000/2000
3.130.4.1.1.0090.0.0006	–	6	0,9	11,4	72	216	1200
3.130.4.1.1.0090.0.0010	–	10	0,9	12	120	302	1200
3.130.4.1.1.0090.0.0020	–	20	0,9	15,9	240	501	1200
3.130.4.1.1.0090.0.0030	–	30	0,9	21,2	359,9	716	1000
3.130.4.1.1.0090.0.0040	–	40	0,9	23,2	479,9	946	1000
3.130.4.1.1.0090.0.0050	–	50	0,9	25,7	599,8	1114	1000
3.130.4.1.1.0090.0.0070	–	70	0,9	28,7	839,7	1431	1000
3.130.4.1.1.0090.0.0100	–	100	0,9	35,1	1223	2046	500
3.130.4.1.1.0090.0.0150	–	150	0,9	43	1834,5	2896	400

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0040.1.0002	–	2	0,4	6	4,8	91	1000/2000
3.130.1.1.1.0040.1.0004	–	4	0,4	7	9,5	103	1000/2000
3.130.1.1.1.0040.1.0006	–	6	0,4	7,9	14,3	114	1000/2000
3.130.1.1.1.0040.1.0010	–	10	0,4	8,6	23,7	143	1000/2000
3.130.1.1.1.0040.1.0020	–	20	0,4	10,5	47,4	189	1200
3.130.1.1.1.0040.1.0030	–	30	0,4	12,9	71,1	236	1200
3.130.1.1.1.0040.1.0040	–	40	0,4	13,9	94,8	296	1200
3.130.1.1.1.0040.1.0050	–	50	0,4	15,1	118,5	336	1200
3.130.1.1.1.0040.1.0070	–	70	0,4	16,6	165,9	432	1200
3.130.1.1.1.0040.1.0100	–	100	0,4	19,5	241,6	551	1200
3.130.1.1.1.0040.1.0150	–	150	0,4	24	362,4	774	1000
3.130.1.1.1.0040.1.0200	–	200	0,4	26,5	483,2	1023	1000

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0050.1.0002	–	2	0,5	6,5	7,5	96	1000/2000
3.130.1.1.1.0050.1.0004	–	4	0,5	7,6	14,9	112	1000/2000
3.130.1.1.1.0050.1.0006	–	6	0,5	8,7	22,3	129	1000/2000
3.130.1.1.1.0050.1.0010	–	10	0,5	9,5	37,1	167	1000/2000
3.130.1.1.1.0050.1.0020	–	20	0,5	11,8	74,1	252	1200
3.130.1.1.1.0050.1.0030	–	30	0,5	14,8	111,1	318	1200
3.130.1.1.1.0050.1.0040	–	40	0,5	16	148,1	400	1200
3.130.1.1.1.0050.1.0050	–	50	0,5	17,4	185,2	457	1200
3.130.1.1.1.0050.1.0070	–	70	0,5	19,3	259,2	566	1200
3.130.1.1.1.0050.1.0100	–	100	0,5	22,8	377,5	771	1000
3.130.1.1.1.0050.1.0150	–	150	0,5	28,2	566,2	1127	1000
3.130.1.1.1.0050.1.0200	–	200	0,5	31,3	755	1398	500

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0060.1.0002	–	2	0,6	7,4	10,7	107	1000/2000
3.130.1.1.1.0060.1.0004	–	4	0,6	8,9	21,4	134	1000/2000
3.130.1.1.1.0060.1.0006	–	6	0,6	10,6	32	168	1200
3.130.1.1.1.0060.1.0010	–	10	0,6	11,4	53,4	209	1200
3.130.1.1.1.0060.1.0020	–	20	0,6	14,7	106,7	329	1200
3.130.1.1.1.0060.1.0030	–	30	0,6	18,8	160	459	1200
3.130.1.1.1.0060.1.0040	–	40	0,6	20,6	213,3	576	1000
3.130.1.1.1.0060.1.0050	–	50	0,6	22,5	266,6	665	1000
3.130.1.1.1.0060.1.0070	–	70	0,6	25,1	373,2	839	1000
3.130.1.1.1.0060.1.0100	–	100	0,6	30,5	543,6	1203	500
3.130.1.1.1.0060.1.0150	–	150	0,6	38,2	815,4	1670	500
3.130.1.1.1.0060.1.0200	–	200	0,6	42,2	1087,1	2168	400

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0063.1.0002	–	2	0,63	7,6	11,8	111	1000/2000
3.130.1.1.1.0063.1.0004	–	4	0,63	9,3	23,6	139	1000/2000
3.130.1.1.1.0063.1.0006	–	6	0,63	11	35,3	177	1200
3.130.1.1.1.0063.1.0010	–	10	0,63	11,9	58,8	222	1200
3.130.1.1.1.0063.1.0020	–	20	0,63	15,4	117,6	354	1200
3.130.1.1.1.0063.1.0030	–	30	0,63	19,9	176,4	495	1200
3.130.1.1.1.0063.1.0040	–	40	0,63	21,7	235,2	620	1000
3.130.1.1.1.0063.1.0050	–	50	0,63	23,8	293,9	721	1000
3.130.1.1.1.0063.1.0070	–	70	0,63	26,6	411,5	914	1000
3.130.1.1.1.0063.1.0100	–	100	0,63	32,4	599,3	1311	500
3.130.1.1.1.0063.1.0150	–	150	0,63	40,5	898,9	1832	400
3.130.1.1.1.0063.1.0200	–	200	0,63	45	1198,5	2390	400

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0065.1.0002	–	2	0,65	7,8	12,6	114	1000/2000
3.130.1.1.1.0065.1.0004	–	4	0,65	9,6	25,1	143	1000/2000
3.130.1.1.1.0065.1.0006	–	6	0,65	11,5	37,6	185	1200
3.130.1.1.1.0065.1.0010	–	10	0,65	12,4	62,6	233	1200
3.130.1.1.1.0065.1.0020	–	20	0,65	16,2	125,2	374	1200
3.130.1.1.1.0065.1.0030	–	30	0,65	20,9	187,8	524	1000
3.130.1.1.1.0065.1.0040	–	40	0,65	22,9	250,3	660	1000
3.130.1.1.1.0065.1.0050	–	50	0,65	25,1	312,9	771	1000
3.130.1.1.1.0065.1.0070	–	70	0,65	28,1	438	981	1000
3.130.1.1.1.0065.1.0100	–	100	0,65	34,2	637,9	1407	500
3.130.1.1.1.0065.1.0150	–	150	0,65	42,9	956,9	1974	400
3.130.1.1.1.0065.1.0200	–	200	0,65	47,6	1275,8	2579	400

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0080.1.0002	–	2	0,8	8,3	19	136	1000/2000
3.130.1.1.1.0080.1.0004	–	4	0,8	10,3	38	174	1200
3.130.1.1.1.0080.1.0006	–	6	0,8	12,4	56,9	214	1200
3.130.1.1.1.0080.1.0010	–	10	0,8	13,4	94,8	277	1200
3.130.1.1.1.0080.1.0020	–	20	0,8	17,6	189,6	461	1200
3.130.1.1.1.0080.1.0030	–	30	0,8	22,9	284,4	653	1000
3.130.1.1.1.0080.1.0040	–	40	0,8	25,1	379,2	831	1000
3.130.1.1.1.0080.1.0050	–	50	0,8	27,6	473,9	979	1000
3.130.1.1.1.0080.1.0070	–	70	0,8	31	663,5	1268	500
3.130.1.1.1.0080.1.0100	–	100	0,8	37,8	966,3	1826	500
3.130.1.1.1.0080.1.0150	–	150	0,8	47,6	1449,5	2601	400

PD-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.130.1.1.1.0090.1.0002	–	2	0,9	8,5	24	142	1000/2000
3.130.1.1.1.0090.1.0004	–	4	0,9	10,6	48	187	1200
3.130.1.1.1.0090.1.0006	–	6	0,9	12,9	72	232	1200
3.130.1.1.1.0090.1.0010	–	10	0,9	13,9	120	329	1200
3.130.1.1.1.0090.1.0020	–	20	0,9	18,3	240	544	1200
3.130.1.1.1.0090.1.0030	–	30	0,9	23,9	359,9	772	1000
3.130.1.1.1.0090.1.0040	–	40	0,9	27	479,9	1020	1000
3.130.1.1.1.0090.1.0050	–	50	0,9	30,1	599,8	1214	500
3.130.1.1.1.0090.1.0070	–	70	0,9	33,6	839,7	1552	500
3.130.1.1.1.0090.1.0100	–	100	0,9	41,4	1223	2238	400

Yeni sekmede aç İndir

Notlar:
Referans Standardı: TS EN 60708
