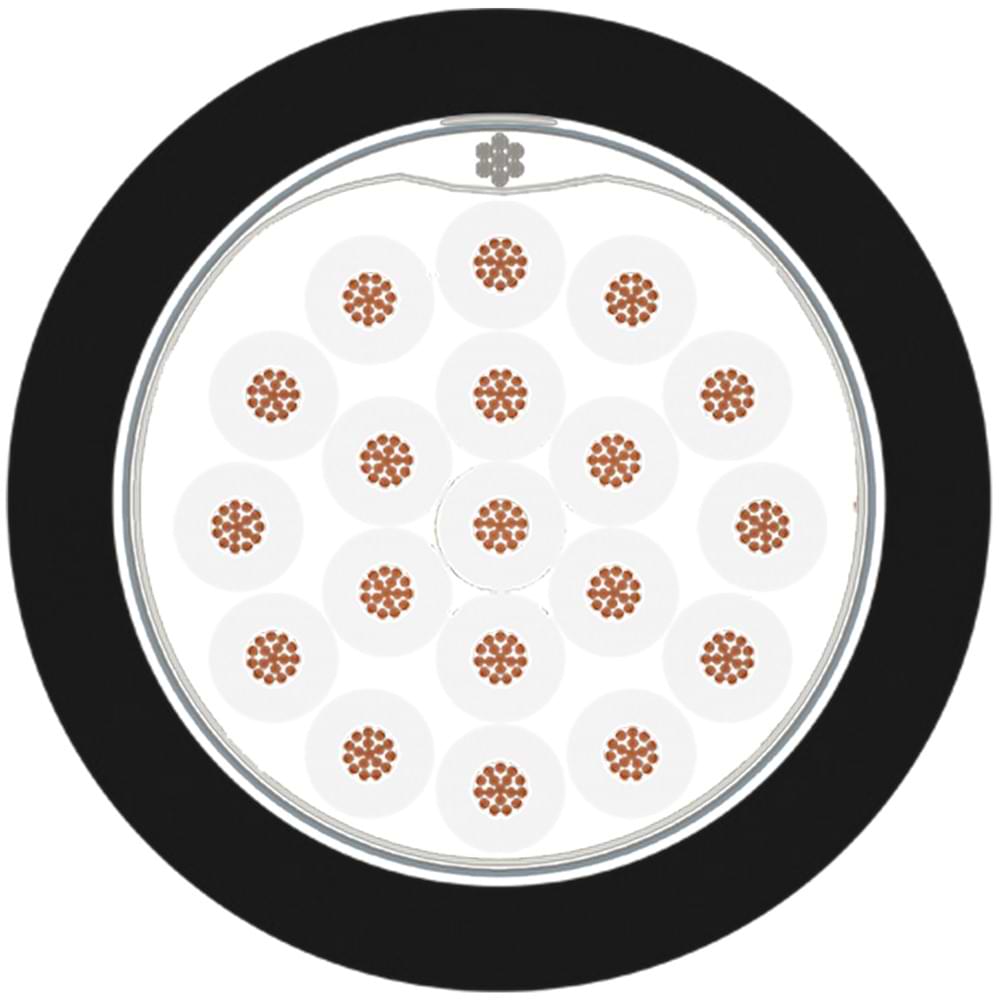

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 2) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | XLPE (BS EN 50290-2, VDE 0207 YI1), Beyaz; Numara kodlu (BS 5308-2) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 9005 (Siyah) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 36.0 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 0.75 mm² | 24.5 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.00 mm² | 18.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.50 mm² | 12.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 2.50 mm² | 7.41 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| Üretim Referansı | Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|---|
| EN 50288-7 veya IEC 60502-1 | IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1- |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +90°C |

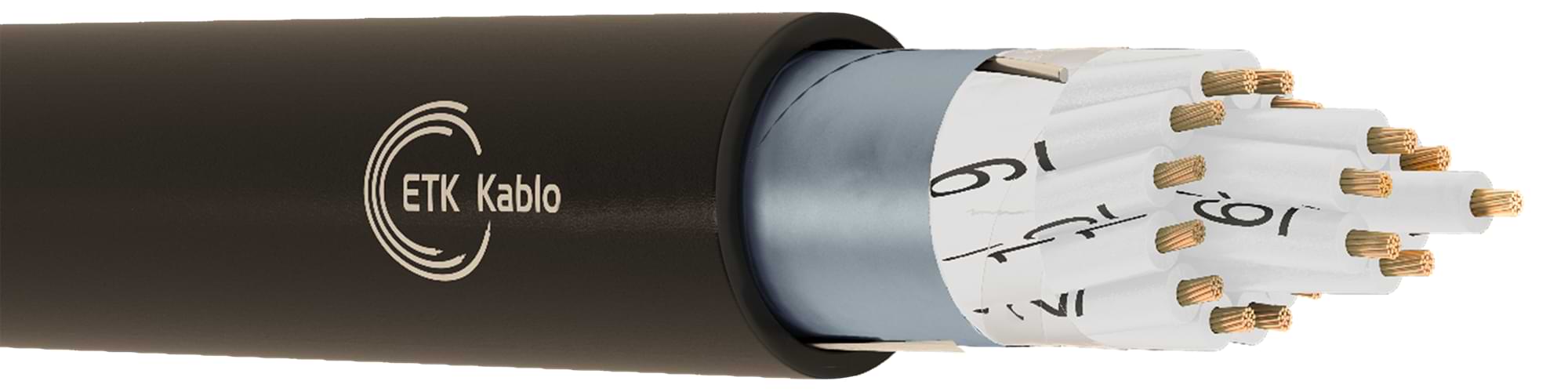

RE-2X(St)H Halojensiz Enstrümantasyon Kablosu
RE-2X(St)H, ölçüm ve proses kontrol devreleri için XLPE izolasyon, genel folyo ekran ve halojensiz dış kılıf sunar. ETK Kablo’nun enstrümantasyon kabloları arasında yer alan bu model, katmanlar halinde bükülü damarlardan oluşur.
Genel Al/PET ekran, dış kaynaklı elektromanyetik girişimin etkisini azaltmaya yardımcı olur. Ayrıca kalaylı bakır toprak teli ekran bağlantısına olanak tanır. Kablo, çelik tel zırh içermez.
Ölçüm ve Proses Kontrol Uygulamaları
RE-2X(St)H enstrümantasyon kablosu; enerji tesisleri, petrokimya, su arıtma ve endüstriyel otomasyon projelerindeki ölçüm ve kontrol hatlarına yöneliktir. Seçim sırasında saha cihazının elektriksel gereksinimlerini, hat uzunluğunu ve kurulum koşullarını birlikte değerlendirin.
Örneğin yalnızca iletken kesiti, bir sinyal devresinin uygunluğunu belirlemek için yeterli değildir. Cihazın izin verdiği devre direnci ve kapasite sınırları da seçimi etkiler. Bu nedenle teklif talebinizde uygulama bilgisine yer verin.
RE-2X(St)H İletken Kesiti Seçenekleri
Aşağıdaki tablo, ürünün teknik verilerinde yer alan iletken kesitlerini gösterir. Sipariş tanımını tamamlamak için gerekli damar sayısını da belirtin.
| Ürün Kodu | İletken Kesiti |
|---|---|
| RE-2X(St)H | 0,50 mm² |
| RE-2X(St)H | 0,75 mm² |
| RE-2X(St)H | 1,00 mm² |
| RE-2X(St)H | 1,50 mm² |
| RE-2X(St)H | 2,50 mm² |
Çift ve Üçlü Bükümlü Kablo Seçimi
Projeniz çift veya üçlü büküm gerektiriyorsa RE-2X(St)H-TP/TT ürününü inceleyin. Her çiftin veya üçlünün ayrı ekran taşıması gerekiyorsa RE-2X(St)H-PiMF/TiMF seçeneğini değerlendirin.
Bu yapılar farklı ekranlama ve büküm ihtiyaçlarına yanıt verir. Dolayısıyla ürün kodunun tamamını teklif talebine yazmak, doğru kabloyu seçmeyi kolaylaştırır.
RE-2X(St)H Kablo Fiyatı ve Teklif
RE-2X(St)H kablo fiyatı; damar sayısı, iletken kesiti, toplam metraj ve teslim koşullarına göre değişir. Teklifleri karşılaştırırken aynı kablo yapısını ve teknik gereksinimleri esas alın.
Güncel fiyat ve teslim süresi için ETK Kablo’dan teklif alın. Talebinizde ürün kodunu, damar sayısını, kesiti, sipariş uzunluğunu ve makara boyunu belirtin. Ayrıca proje şartnamesini paylaşarak gerekli test ve belge kapsamını netleştirin.
Sık Sorulan Sorular
RE-2X(St)H ile RE-2X(St)Y arasındaki fark nedir?
Temel fark dış kılıf malzemesidir. RE-2X(St)H halojensiz dış kılıf, RE-2X(St)Y ise PVC dış kılıf kullanır. Kılıf ve zırh seçeneklerini karşılaştırmak için RE-2X(St) kablo karşılaştırması yazısını inceleyin.
Halojensiz kablo, yangında devre bütünlüğünü korur mu?
Halojensizlik ve düşük duman özellikleri, tek başına yangında devre bütünlüğü sağlamaz. FE180 veya PH120 gibi bir performans gerekiyorsa bu gereksinime uygun ürünü ve ilgili test belgelerini seçin.
Folyo ekran mekanik zırh görevi görür mü?
Folyo ekranın görevi elektromanyetik girişimin etkisini azaltmaya yardımcı olmaktır. Mekanik koruma ihtiyacı için güzergâhı ayrıca değerlendirin; proje zırh gerektiriyorsa uygun zırhlı kabloyu seçin.
