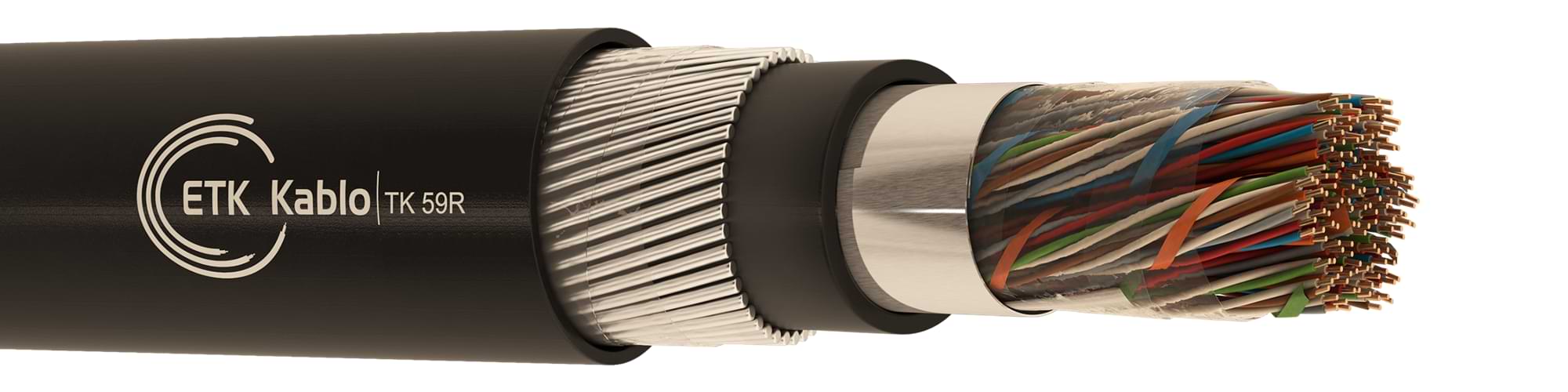

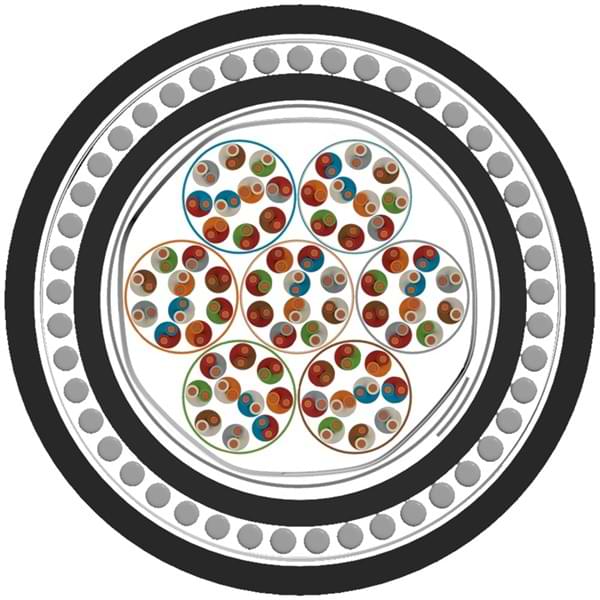

| 1 – İletken | : | Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre). |
| 2 – İzole | : | Farklı renklerde solid polietilen tabakası ile kaplanmış köpüklü polietilen (BS 6234 Tip 03 – ASTM D 1248). |
| 3 – Büküm | : | Perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi. |
| 4 – Dolgu Materyali | : | Kablo özü, içerisindeki hava boşluklarından suyun ilerlemesini önlemek için, özel bir dolgu malzemesi (jel) ile doldurulur. |
| 5 – Sargı | : | Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır. |
| 6 – Dolgu Materyali | : | Sargı ile ekran arasına, su sızdırmazlığını sağlamak amacıyla yeterli miktarda ikinci bir dolgu malzemesi (jel) uygulanır. |
| 7 – Ekran | : | Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır. |
| 8 – İç Kılıf | : | Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen iç kılıf (ASTM D 1248). |
| 9 – Zırh | : | İç kılıf üzerine yuvarlak galvanizli çelik teller uygulanmaktadır. |
| 10 – Dış Kılıf | : | Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248). |
| İletken Çapı |
|---|
| 0.40 mm | 0.50 mm | 0.60 mm | 0.63 mm | 0.65 mm | 0.80 mm | 0.90 mm |
|---|
| İletken Direnci Ω/km (20 °C) | |
| Maksimum Ortalama | 139,4 | 89,4 | 62,1 | 58 | 57 | 35 | 27,6 |
| Maksimum Bireysel | 146,6 | 93 | 64,6 | 60 | 58 | 37 | 28,8 |
| İzolasyon Direnci | >10000 | >10000 | >15000 | >15000 | >15000 | >15000 | >15000 |
| Efektif Kapasite | |
| Maksimum Ortalama | 50 | 50 | 45 | 45 | 45 | 45 | 45 |
| Maksimum Bireysel | 56 | 56 | 51 | 51 | 51 | 51 | 51 |
| Kapasite Dengesizliği | |
| Perler Arası | |
| Maksimum Ortalama | 125 | 125 | 60 | 60 | 60 | 60 | 60 |
| Maksimum Bireysel | 350 | 350 | 325 | 325 | 325 | 325 | 325 |
| Komşu Dörtler Arası | |
| Maksimum Ortalama | 125 | 125 | 60 | 60 | 60 | 60 | 60 |
| Maksimum Bireysel | 275 | 275 | 270 | 270 | 270 | 270 | 270 |
| Ekrana Karşı | |
| Maksimum Ortalama | 500 | 500 | 325 | 325 | 325 | 325 | 325 |
| Maksimum Bireysel | 2000 | 2000 | 1300 | 1300 | 1300 | 1300 | 1300 |
| Dielektrik Kuvveti | |
| V (DC, 1 dakika) | |
| Per – Per | 1400 | 1400 | 2000 | 2000 | 2000 | 2400 | 3000 |
| Per – Ekran | 1400 | 1400 | 2000 | 2000 | 2000 | 2400 | 3000 |
| V (DC, 3 saniye) | |
| Per – Ekran | 9000 | 9000 | 9000 | 9000 | 9000 | 9000 | 9000 |
Notlar:
Referans Standardı: TS EN 60708
