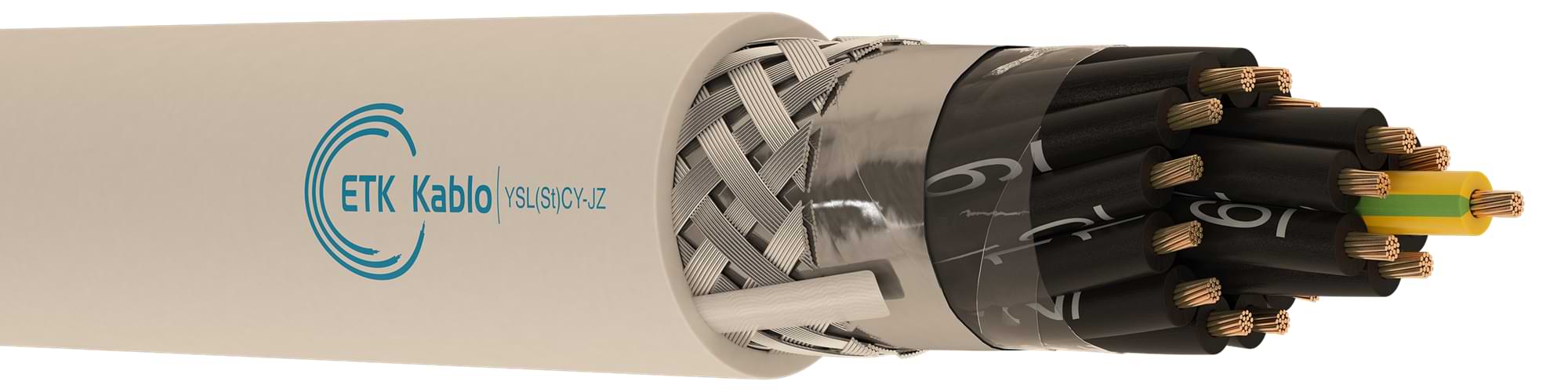

YSL(St)CY-JZ Kontrol Kablosu

Ürün Kodu: YSL(St)CY-JZ

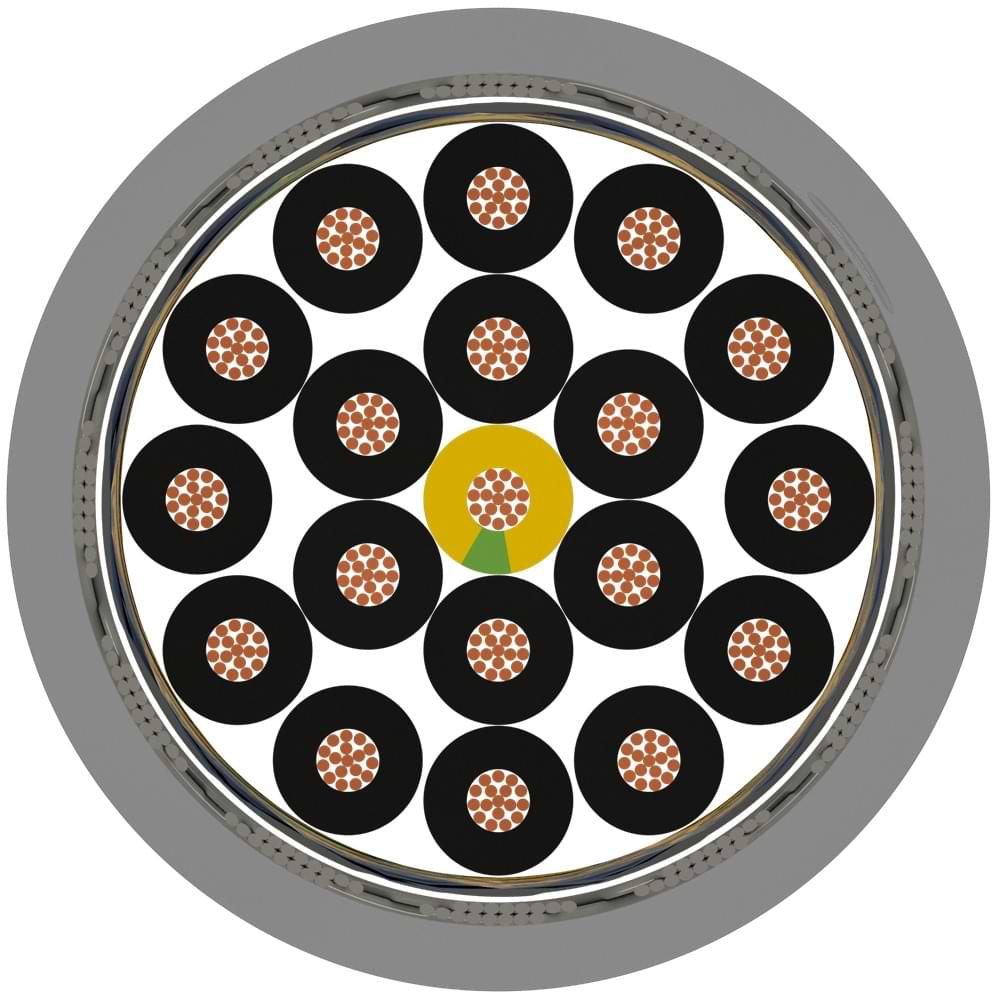

1 – İletken:Bükülü elektrolitik tavlı bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – İzole:PVC (DIN VDE 0207, EN 50363-3, TS EN 50290-2-21 TI2), Siyah yalıtkan, beyaz numara kodlu ve bir sarı-yeşil yalıtkan (DIN VDE 0293, TS EN 50334)
3 – Büküm:Katmanlar halinde
4 – İç Kılıf:Ultraviyole ışınlara dayanıklı PVC iç kılıf (EN 50363-4-1, DIN VDE 207 TM2). RAL 7001 (Gri)
5 – Ekran:Al/PET bant, kalaylı bakır örgü
6 – Dış Kılıf:Ultraviyole ışınlara dayanıklı PVC dış kılıf (EN 50363-4-1, DIN VDE 207 TM2). RAL 7001 (Gri) veya Şeffaf
İletken Kesitiİletken Direnci
Ω/km
(20 °C)		İzolasyon Direnci
(@500V DC)
MΩ/km		Çalışma Voltajı

V DC		Test Voltajı

(@ 1 dakika)
V DC
0.50 mm²39.020300/5002000
0.75 mm²26.020300/5002000
1.00 mm²19.520300/5002000
1.50 mm²13.320300/5002000
2.50 mm²7.9820300/5002000
4.00 mm²4.9520300/5002000
6.00 mm²3.3020300/5002000
10.00 mm²1.9120300/5002000
16.00 mm²1.2120300/5002000
Alev Geciktiricilik Testi
IEC 60332-1-2,
VDE 0482-332-1-2,
BS EN 60332-1-2
Bükülme YarıçapıÇalışma Sıcaklığı
Aralığı
7.5xD mm-30°C ~ +70°C

Notlar:
Renk kodu, istenildiği takdirde JZ, OZ, JB, OB olabilir.
İki izoleli kablolarda Sarı/Yeşil toprak damarı bulunmaz.
Referans Standardı: DIN EN 50525-2-51, VDE 0285-525-2-51
