Fiber Kablo Zırh Karşılaştırması: Metalik ve Metalik Olmayan Yapılar

Fiber kablo zırh karşılaştırması, metalik ve metalik olmayan koruma yapılarını mekanik dayanım, elektriksel özellikler ve montaj koşulları açısından ele alır. Çelik bant, çelik tel, aramid ve cam iplik farklı avantajlar sunar. Bu nedenle doğru seçim, yalnızca malzemenin adına dayanmaz.

Metalik zırh, kablo çekirdeğinin çevresinde iletken bir koruma katmanı oluşturur. Metalik olmayan takviye ise dielektrik malzemelerle mekanik destek sağlar. Ancak kablonun tamamen dielektrik olması için diğer bileşenlerinin de metal içermemesi gerekir.

Her iki yaklaşım da uygun tasarımla zorlu saha koşullarına cevap verebilir. Esas soru, hangi yapının projenin yüklerini ve çevresel gereksinimlerini karşıladığıdır. Ayrıca fiber türü, su bloklama ve yangın performansı ayrı seçim başlıklarıdır.

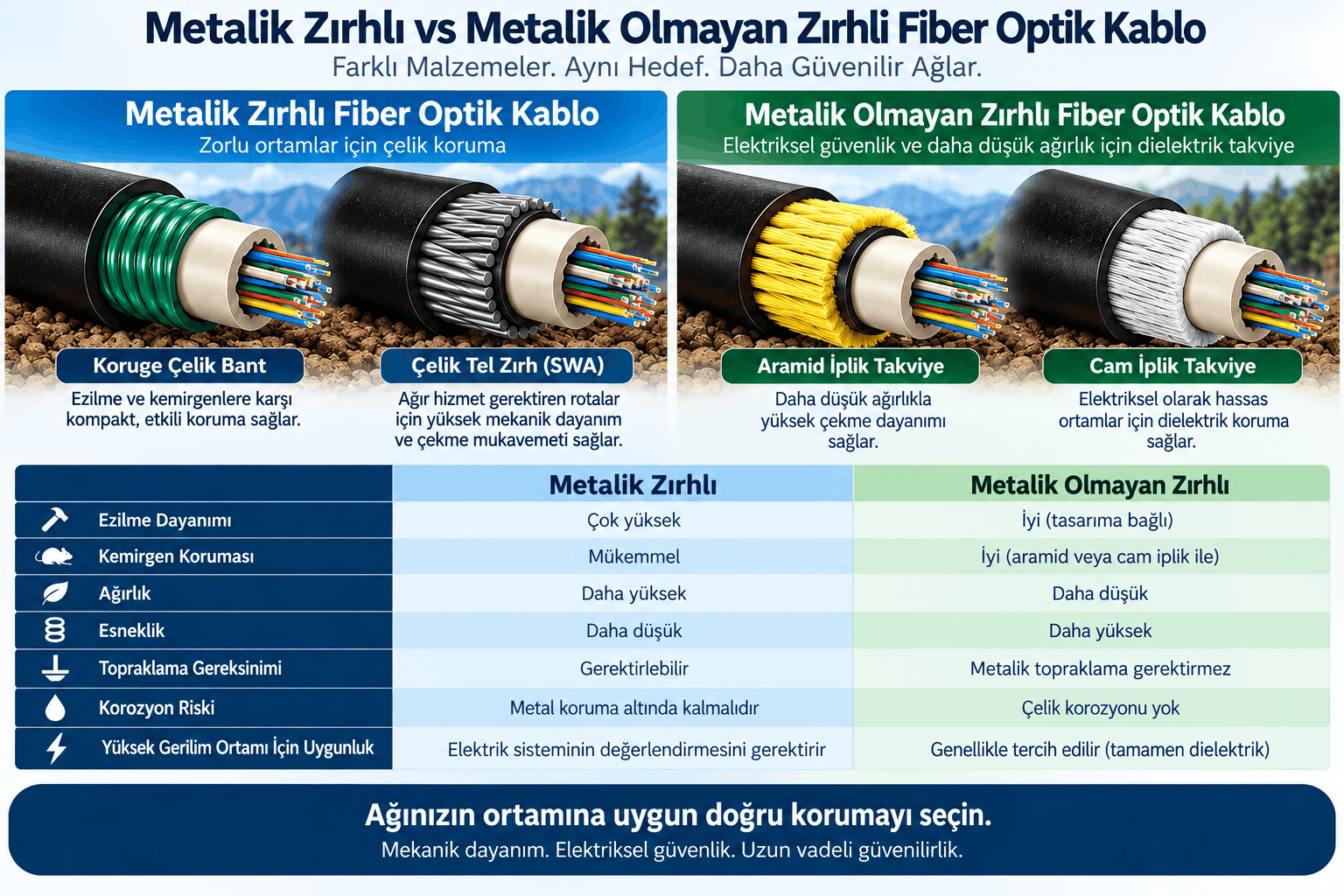

Fiber Kablo Zırh Karşılaştırması: Temel Farklar

Kriter	Metalik koruma	Metalik olmayan koruma
Başlıca malzemeler	Koruge çelik bant, çelik tel veya çelik örgü	Aramid, cam iplik ve dielektrik takviye elemanları
Elektriksel özellik	İletken metal katman içerir	Diğer bileşenler de uygunsa tamamen dielektrik yapı sunar
Ezilme ve darbe	Uygun tasarımda güçlü fiziksel koruma	Malzeme düzenine ve komple kablo tasarımına bağlı koruma
Çekme dayanımı	Çelik teller ve diğer mukavemet elemanları yük taşır	Aramid ve diğer dielektrik elemanlar yüksek dayanım sağlayabilir
Kemirgen koruması	Metal katman fiziksel bariyer oluşturur	Özel takviye yapıları ek direnç sunabilir
Ağırlık	Benzer yapılarda çoğunlukla daha yüksek	Benzer yapılarda çoğunlukla daha düşük
Topraklama konusu	Metal bileşenler için proje değerlendirmesi gerekir	Tamamen dielektrik kabloda metal zırh topraklaması söz konusu değildir
Korozyon	Kılıf hasarı metal katmanı çevreye açık hâle getirebilir	Çelik zırh korozyonu oluşmaz; diğer malzemeler yine çevresel dayanım gerektirir

Bu tablo genel farkları gösterir. Bununla birlikte kesin karşılaştırmayı ürünlerin test değerleri belirler. Aynı zırh ailesindeki iki kablo bile farklı çekme, darbe ve ezilme performansı sunabilir.

Metalik Zırhlı Fiber Optik Kablo Nedir?

Metalik zırhlı fiber kablo, optik çekirdeğin çevresinde ek mekanik koruma amacıyla metal bir katman taşır. Üretici bu katmanı çekirdek, yataklama veya iç kılıf üzerine uygular. Dış kılıf ise metal katmanı çevresel etkilerden korur.

Koruge çelik bant ve çelik tel zırh, yaygın seçenekler arasındadır. Bazı tasarımlar çelik tel örgü kullanır. Ancak bu yapılar aynı mekanik davranışı göstermez; bant, tel ve örgü geometrileri farklı yük dağılımları oluşturur.

Metalik zırhlı fiber optik kablolar, mekanik riskin yüksek olduğu güzergâhlarda farklı seçenekler sunar. Uygun ürün seçimi için zırh türüyle birlikte kablonun tüm teknik özellikleri önem taşır.

Metalik Olmayan Koruma ve Zırhsız Yapı Aynı mı?

Hayır. Metalik olmayan koruma, çelik yerine dielektrik takviye malzemeleri kullanır. Zırhsız kablo ise özel bir ek zırh katmanı taşımayabilir. Buna rağmen normal çalışma ve montaj yükleri için mukavemet elemanları içerebilir.

Örneğin merkezi FRP çubuk, kablonun geometrisini ve boyuna kararlılığını destekler. Ancak tek başına FRP çubuk, kablonun ek mekanik zırha sahip olduğunu göstermez. Bu nedenle teknik ekip ürün adından önce kesit yapısını inceler.

Metalik olmayan zırhlı fiber kablolarda koruma seviyesi, takviye miktarına ve yerleşimine bağlıdır. Üreticinin tanımı, kesit çizimi ve test sonuçları birlikte anlam taşır.

Malzemeye Göre Fiber Kablo Zırh Karşılaştırması

Koruge Çelik Bant

Koruge çelik bant, çekirdeğin çevresinde metal bir bariyer oluşturur. Oluklu geometrisi, bandın kablo bükülmesine uyumunu destekler. Uygun tasarımda bu katman ezilme, darbe ve kemirgen etkisine karşı ek koruma sağlar.

Ayrıca bantlı yapı, ağır çelik tel zırhlara göre daha kompakt bir seçenek sunabilir. Ancak bant kalınlığı, bindirme düzeni ve alttaki katmanlar sonucu etkiler. Bu yüzden yalnızca “çelik bantlı” ifadesi yeterli bir mekanik şartname değildir.

Çelik Tel Zırh ve Çelik Tel Örgü

Çelik tel zırh, yani SWA, kablo çevresinde tellerden oluşan bir koruma katmanı taşır. Uygun yapıdaki teller, boyuna yük taşıma kapasitesine de katkı yapar. Buna karşılık çelik tel örgü, telleri farklı bir geometriyle bir araya getirir.

Bu iki yapı aynı çekme, ezilme veya esneklik değerini garanti etmez. Özellikle ağır tel zırh kablo ağırlığını ve çapını artırabilir. Dolayısıyla proje ekibi ek korumanın montaj üzerindeki etkisini de hesaba katar.

Aramid İplik

Aramid iplik, düşük ağırlıkla yüksek çekme dayanımı sunar. Üretici bu malzemeyi boyuna yükleri taşımak ve fiberlere aşırı gerilme aktarımını sınırlamak için kullanır. Bu özellik, özellikle kendinden taşıyıcılı havai yapılarda önem kazanır.

Ancak yüksek çekme dayanımı, otomatik olarak yüksek ezilme veya kemirgen dayanımı anlamına gelmez. İplik miktarı ve yerleşimi farklı işlevleri etkiler. Bu nedenle aramid içeriği tek başına bütün mekanik ihtiyaçlara cevap vermez.

Cam İplik ve FRP

Cam iplik, kablo çekirdeğinin çevresinde dielektrik takviye oluşturabilir. Bazı yapılar bu katmanla kemirgen etkisine karşı ek direnç hedefler. Bununla birlikte kapsama oranı ve komple kablo tasarımı performansı değiştirir.

FRP ise elyaf takviyeli plastik yapısındaki mukavemet elemanını ifade eder. Çok tüplü kablolarda merkezi eleman olarak görev alabilir. Ayrıca üretici farklı tasarımlarda dielektrik çubuklarla yapısal destek sağlayabilir.

Mekanik Dayanım İçin Fiber Kablo Zırh Karşılaştırması

“Hangi kablo daha güçlü?” sorusu tek bir cevap taşımaz. Bir ürün yüksek çekme kuvvetine dayanırken başka bir ürün ezilme altında daha iyi sonuç verebilir. Bu nedenle mühendis mekanik gereksinimleri ayrı ayrı tanımlar.

Test veya özellik	Gösterdiği performans	Karşılaştırmada dikkat noktası
Çekme dayanımı	Boyuna yük altındaki kablo ve fiber davranışı	Montaj yükü, sürekli yük ve fiber uzaması sınırı
Ezilme dayanımı	Basınç altındaki mekanik ve optik davranış	Kuvvet, yükleme uzunluğu, süre ve kabul kriteri
Darbe dayanımı	Kısa süreli yerel darbelere karşı davranış	Darbe enerjisi, test düzeni ve tekrar sayısı
Bükülme sınırı	Dönüşlerde ve montajda gereken minimum yarıçap	Montaj ve sabit kullanım değerleri

Örneğin farklı yükleme uzunluklarına ait ezilme değerleri doğrudan aynı anlama gelmez. Benzer şekilde farklı kabul kriterleri karşılaştırmayı yanıltabilir. Satın alma ekibi test koşullarını eşleştirerek ürünleri değerlendirir.

Ayrıca yüksek zırh dayanımı montaj hatalarını ortadan kaldırmaz. Aşırı çekme veya dar bir dönüş, güçlü kabloda da optik kayıp yaratabilir. Montaj ekibi üreticinin kuvvet ve bükülme sınırlarına uyar.

Kemirgen Korumasında Fiber Kablo Zırh Karşılaştırması

Metalik katmanlar, kemirgenin kablo çekirdeğine ulaşmasını zorlaştıran fiziksel bir bariyer oluşturur. Bu nedenle çelik bant ve tel yapıları yüksek riskli sahalarda güçlü adaylardır. Ancak dış kılıf yine hasar görebilir.

Cam iplik gibi dielektrik katmanlar da tasarıma bağlı koruma sunabilir. Buna karşılık her cam iplikli kablo aynı sonucu vermez. Üreticinin test verileri ve benzer saha uygulamaları seçime yardımcı olur.

Dolayısıyla “kemirgene dayanıklı” ifadesi mutlak hasarsızlık garantisi değildir. Proje ekibi hayvan türlerini, geçmiş arızaları ve güzergâh koşullarını dikkate alır. Kanal bütünlüğü ve geçiş koruması da kablo seçimini tamamlar.

Elektriksel Özellikler Açısından Fiber Kablo Zırh Karşılaştırması

Optik fiber, veriyi ışıkla taşır. Bu nedenle metal zırh, optik fiberin elektromanyetik girişime karşı bağışıklığını artırmaz. Fiber kablodaki zırhın temel görevi mekanik korumadır.

Buna karşılık çelik zırh, kablo boyunca iletken bir yol oluşturur. Merkezi çelik eleman veya metal askı teli de aynı değerlendirmeye girer. Bu durum, enerji altyapısı yakınında ve farklı toprak potansiyelleri arasında önem kazanır.

Tamamen dielektrik kablo bu metal yolu içermez. Ancak yalnızca zırhın metal içermemesi yeterli değildir. Teknik ekip kablonun merkezi elemanını, askı yapısını ve diğer bileşenlerini de kontrol eder.

Topraklama ve Potansiyel Dengeleme

Metal bileşenler, proje koşullarına göre topraklama veya potansiyel dengeleme ihtiyacı doğurabilir. Elektrik proje mühendisi bağlantı düzenini güzergâh, ekipman ve ilgili kurallarla birlikte belirler. Her hat için tek bir bağlantı şeması geçerli değildir.

Tamamen dielektrik kabloda metal zırh topraklaması söz konusu olmaz. Bununla birlikte kabinet, direk ve aktif cihazlar kendi elektriksel koruma gereksinimlerini taşır. Kablo seçimi bu gereksinimleri ortadan kaldırmaz.

Yıldırım ve Yüksek Gerilim Ortamı

Dielektrik yapı kablo içinde sürekli bir metal akım yolu oluşturmaz. Bu özellik enerji altyapısına yakın bazı uygulamalarda avantaj sağlar. Ancak tüm ağı yıldırım etkilerine karşı dokunulmaz hâle getirmez.

Özellikle yüksek gerilim yakınındaki havai hatlarda elektrik alanı dış kılıfı etkileyebilir. Yüzey koşulları ve kirlenme de bu etkiye katkı yapar. Bu yüzden mühendis kablo konumunu ve kılıf performansını ayrıca inceler.

Ağırlık ve Montaj İçin Fiber Kablo Zırh Karşılaştırması

Dielektrik takviyeli kablolar, benzer kapasitedeki ağır çelik zırhlı yapılara göre ağırlık avantajı sunabilir. Bu fark makara taşıma, destek yükleri ve saha işçiliğini etkiler. Ancak gerçek karşılaştırma ürünün kilogram/kilometre değeri üzerinden ilerler.

Çap da aynı ölçüde önemlidir. Daha büyük kablo kanalda daha fazla alan kaplar ve dönüşlerde daha geniş yer isteyebilir. Ayrıca kılıf sayısı ve tüp düzeni esnekliği etkiler.

Bu nedenle “metalik olmayan her zaman daha esnektir” yaklaşımı güvenilir değildir. Teknik ekip minimum bükülme yarıçapını ve montaj sıcaklığını kontrol eder. Esnek görünüm, sürekli hareketli kullanım uygunluğu da kanıtlamaz.

Su Bloklama, Korozyon ve Dış Kılıf

Her iki koruma ailesi de ayrı bir su bloklama tasarımı gerektirebilir. Jel, şişen bant ve şişen iplik gibi malzemeler kablo içindeki boyuna su ilerlemesini sınırlar. Metal zırh bu işlevin yerine geçmez.

Metalik kablolarda dış kılıf, zırhı nem ve kimyasallardan ayırır. Ancak ciddi kılıf hasarı metal katmanı çevreye açabilir. Böyle bir durumda korozyon riski önem kazanır.

Dielektrik takviye çelik zırh korozyonunu ortadan kaldırır. Buna rağmen polimerler ve diğer bileşenler sıcaklık, nem veya kimyasal etkilerden zarar görebilir. Bu nedenle metal içermeyen yapı da çevresel performans kontrolü gerektirir.

PE ve yüksek yoğunluklu PE olan HDPE, dış ortam tasarımlarında yaygın seçeneklerdir. Ancak kılıf adı her kimyasala karşı dayanım garantisi sunmaz. Proje ekibi özel yağ veya kimyasal temasını şartnamede açıkça tanımlar.

Güzergâha Göre Fiber Kablo Zırh Karşılaştırması

Uygulama	Öncelikli değerlendirme	Seçim yaklaşımı
Taşlı zeminde doğrudan gömme	Ezilme, darbe, su ve kemirgen riski	Güzergâh yüklerini karşılayan zırh ve komple kablo yapısı
Koruyucu kanal	Kanal durumu, kablo çapı ve montaj kuvveti	Mevcut korumayla uyumlu mekanik tasarım
Trafo merkezi çevresi	Elektriksel ortam ve mekanik yükler	Tamamen dielektrik seçeneklerin uygunluk kontrolü
Havai hat	Açıklık, sehim, rüzgâr ve buz yükü	Havai kullanıma özel taşıyıcı tasarım
Endüstriyel saha	Mekanik etkiler, kimyasallar ve enerji altyapısı	Güzergâh bölümlerine göre farklı koruma seçenekleri
Binalar arası kampüs hattı	Kanal koruması, elektriksel bağlantılar ve bina girişleri	Dış ortam ve bina içi koşullarını birlikte ele alan tasarım

Doğrudan Gömme ve Kanal Uygulamaları

Doğrudan gömme, kabloyu toprak ve dolgu etkilerine daha açık hâle getirir. Metalik koruma bu koşullarda güçlü bir seçenek olabilir. Ancak gerekli test değerlerini karşılayan dielektrik tasarımlar da uygunluk sağlayabilir.

Kanal ise kabloya ek fiziksel koruma sunar. Bu nedenle bazı güzergâhlar daha hafif yapılarla yeterli performansa ulaşır. Kanal tipi fiber optik kablo seçenekleri arasından seçim yaparken kanalın durumu ve montaj yöntemi belirleyici rol oynar.

Bununla birlikte metal zırh da dielektrik takviye de tek başına doğrudan gömme uygunluğunu kanıtlamaz. Üreticinin uygulama tanımı, su bloklama sistemi ve mekanik değerleri birlikte kontrol gerektirir.

Havai Hat ve ADSS

ADSS, tamamen dielektrik ve kendinden taşıyıcılı bir havai kablo yapısını ifade eder. Ancak her aramid içeren kablo ADSS değildir. Kablo, direkler arasındaki açıklık ve çevresel yükler için uygun tasarım taşımalıdır.

Benzer şekilde çelik askı elemanı ile metal zırh aynı görevi üstlenmez. Askı elemanı havai yükleri taşırken zırh kablo gövdesine mekanik koruma sağlar. Havai fiber optik kablo ailesi, farklı taşıma ve koruma yaklaşımlarını bir araya getirir.

Optik Fiber ve Tüp Yapısı Ayrı Kararlardır

Zırh malzemesi veri hızını veya fiberin temel optik özelliklerini belirlemez. Aynı optik şartları karşılayan metalik ve dielektrik kablolar eşdeğer iletim performansı sunabilir. Mesafe, aktif cihazlar ve optik kayıp bütçesi bu noktada önem taşır.

Single mode ve multimode karşılaştırması, optik altyapının temel seçimini açıklar. Tek mod projelerde ise G.652.D, G.657.A1 ve G.657.A2 farkları ek seçim ölçütleri sunar.

Ayrıca her iki zırh ailesi tek tüplü veya çok tüplü mimariyle birlikte çalışabilir. Tüp sayısı fiber organizasyonunu ve kapasiteyi etkiler. Sıkı tampon ve gevşek tüp karşılaştırması, fiberin kablo içindeki koruma yaklaşımını daha ayrıntılı ele alır.

Yangın Performansı Zırh Türünden Bağımsızdır

Çelik zırh, kabloya otomatik olarak yangına dayanım kazandırmaz. Aynı şekilde tamamen dielektrik yapı da düşük duman veya halojensiz performans garantisi sunmaz. Bu özellikler ayrı malzemelere ve test sonuçlarına dayanır.

LSZH, düşük duman ve halojensiz özellikleri ifade eder. Ancak tek başına belirli bir CPR sınıfını veya yangın sırasında işlev devamlılığını göstermez. B2ca ve CPR gereksinimleri, yangına tepki sınıflandırmasının ayrı kapsamını açıklar.

Bu nedenle bina girişleri özel dikkat gerektirir. Proje ekibi dış ortam korumasını ve bina içi yangın şartlarını birlikte değerlendirir. Gerektiğinde uygun geçiş noktasında farklı kablo yapısına geçer.

Maliyet Açısından Fiber Kablo Zırh Karşılaştırması

Metalik olmayan yapı her zaman daha ucuz değildir. Aramid miktarı, özel dielektrik elemanlar ve ek performans şartları maliyeti artırabilir. Benzer şekilde çelik miktarı, kılıf sayısı ve kablo ağırlığı metalik seçeneğin fiyatını etkiler.

Toplam maliyet yalnızca kablonun metre fiyatından oluşmaz. Nakliye, makara taşıma, çekme ekipmanı ve sonlandırma işçiliği de hesaba girer. Metal bileşenlere yönelik bağlantı işleri ayrıca maliyet yaratabilir.

Buna karşılık yetersiz koruma, arıza ve yeniden montaj giderlerini büyütebilir. Bu yüzden ekonomik seçim, gerekli performansı sağlayan yapının toplam maliyetine dayanır. En ağır veya en hafif kablo otomatik olarak en iyi seçenek değildir.

Teklif Talebi İçin Kontrol Listesi

İyi bir fiber kablo zırh karşılaştırması, açık bir teknik ihtiyaç listesiyle başlar. Üretici aşağıdaki bilgileri birlikte aldığında uygun koruma yapısını daha doğru belirler.

• Fiber sayısı, fiber türü ve optik performans gereksinimleri.
• Kanal, doğrudan gömme veya havai montaj yöntemi.
• Ezilme, darbe ve çekme yükleri ile kabul kriterleri.
• Kemirgen riski ve geçmiş saha deneyimi.
• Metalik koruma tercihi veya tamamen dielektrik yapı şartı.
• Enerji altyapısına yakınlık ve elektriksel proje koşulları.
• Minimum bükülme yarıçapı, azami çap ve ağırlık sınırı.
• Su bloklama sistemi ve beklenen su maruziyeti.
• Dış kılıf, UV ve kimyasal dayanım gereksinimleri.
• Yangın performansı ve bina içi geçiş koşulları.
• Montaj ve çalışma sıcaklıkları.
• Makara boyu, markalama ve test belgeleri.

Son aşamada teknik ekip ürün föylerini aynı test koşulları üzerinden karşılaştırır. Ayrıca üreticinin montaj sınırlarını saha planına aktarır. Böylece seçim, yalnızca genel bir zırh adına dayanmaz.

ETK Kablo ile Uygun Koruma Yapısını Belirleme

ETK Kablo, metalik ve metalik olmayan koruma seçenekleriyle farklı altyapı ihtiyaçlarına yönelik fiber optik kablolar üretir. Doğru yapı; güzergâh, mekanik yükler, elektriksel ortam ve optik kapasitenin birlikte değerlendirmesiyle netleşir.

Fiber optik kablo ürün grubu içindeki seçenekleri karşılaştırırken teknik şartnameyi esas almak gerekir. Güzergâh bilgileri ve performans beklentileri, ETK teknik ekibinin uygun kabloyu önermesine yardımcı olur.

Sıkça Sorulan Sorular

Fiber kablo zırh karşılaştırması için en önemli ölçüt nedir?

Tek bir ölçüt yeterli değildir. Mekanik yükler, elektriksel ortam ve montaj yöntemi birlikte önem taşır. Ürünlerin aynı koşullardaki test sonuçları, malzeme adlarından daha güçlü karşılaştırma temeli sunar.

Metalik olmayan fiber kablo zırhsız mı demektir?

Hayır. Kablo, metal içermeyen ek koruma katmanları taşıyabilir. Ancak yalnızca merkezi FRP elemanı görmek, özel bir zırh katmanının varlığını kanıtlamaz. Kesit yapısı ve teknik föy ayrıntıyı açıklar.

Çelik zırh her zaman daha yüksek çekme dayanımı mı sağlar?

Hayır. Uygun aramid tasarımları da yüksek çekme performansı sunabilir. Karşılaştırma, komple kablonun montaj yükü ve fiber uzaması sınırlarına dayanır.

Dielektrik kablo yıldırımdan tamamen etkilenmez mi?

Tamamen dielektrik kablo, sürekli bir metal akım yolu içermez. Ancak yıldırım ve güçlü elektriksel olaylar çevredeki ekipmanı veya kabloyu fiziksel olarak etkileyebilir. Bu nedenle ağın tamamı ayrı koruma değerlendirmesi gerektirir.

Metalik olmayan zırh, tamamen dielektrik kablo anlamına gelir mi?

Tek başına gelmez. Kablonun merkezi mukavemet elemanı veya askı teli metal içerebilir. Tamamen dielektrik yapı şartı, kablonun bütün bileşenlerini kapsar.

Her metalik olmayan fiber kablo ADSS midir?

Hayır. ADSS, metal içermeyen yapıya ek olarak havai yükleri kendi yapısıyla taşıma özelliği gerektirir. Kanal için uygun bir dielektrik kablo, direkler arasında aynı görevi otomatik olarak üstlenmez.
