Doğrudan Gömme Fiber Kablo: Zırh ve Su Bloklama Rehberi

Doğrudan gömme fiber kablo, çevresinde kesintisiz bir koruyucu boru olmadan toprak altında çalışan fiber optik kablo yapısını ifade eder. Bu uygulamada kablo; toprak basıncı, taş teması, nem ve montaj yükleriyle karşılaşır. Bu nedenle seçim, yalnızca fiber sayısına veya dış kılıf rengine dayanmaz.

Zırh, su bloklama sistemi ve optik fiber farklı görevler üstlenir. Örneğin çelik bant mekanik korumaya katkı yapar. Su bloklama malzemeleri ise kablo içindeki boyuna su ilerlemesini sınırlar. Optik fiberin türü de mesafe ve iletim gereksinimlerine cevap verir.

Doğru yapı her zaman en ağır zırhı taşımaz. Proje ekibi önce güzergâhın risklerini tanımlar. Ardından bu riskleri karşılayan mekanik performansı, kılıf özelliklerini ve optik kapasiteyi birlikte seçer.

Doğrudan Gömme Fiber Kablo Nedir?

Bu kablo türü, sürekli kanal koruması olmadan toprak altında hizmet vermeyi amaçlar. Üretici, kablonun katmanlarını bu ortamın mekanik ve çevresel koşullarına göre tasarlar. Dolayısıyla sıradan bir dış ortam kablosu aynı uygulamaya otomatik olarak uygunluk kazanmaz.

Tipik bir yapı; optik fiberler, gevşek tüp, mukavemet elemanları, su bloklama sistemi ve dış kılıf içerir. Ayrıca tasarım, çelik bant, çelik tel veya metal içermeyen takviye katmanları taşıyabilir. Bazı modeller iç ve dış kılıfı birlikte kullanır.

Ancak her ürün bütün bu katmanları içermez. Esas ölçüt, kablonun tamamının proje şartlarını karşılamasıdır. Ürün adı, zırh kısaltması veya kılıf malzemesi tek başına bu uygunluğu kanıtlamaz.

Hızlı Seçim Tablosu

Güzergâh koşulu	İncelenecek özellik	Seçimin amacı
Taşlı zemin ve yerel basınç	Ezilme ve darbe dayanımı	Kablo çekirdeğini mekanik hasardan korumak
Yüksek montaj çekme kuvveti	Mukavemet elemanları ve çekme sınırı	Fiberlere aşırı gerilme aktarımını önlemek
Yer altı suyu veya taşkın riski	Boyuna su bloklama ve kılıf bütünlüğü	Kablo boyunca su ilerlemesini sınırlamak
Kemirgen riski	Metal bariyer veya uygun dielektrik koruma	Kablo çekirdeğine erişimi zorlaştırmak
Metal içermeyen yapı şartı	Tamamen dielektrik kablo tasarımı	Kablo içindeki iletken metal yolları ortadan kaldırmak
Yüksek fiber kapasitesi	Çok tüplü yapı ve fiber organizasyonu	Ek ve dağıtım çalışmalarını düzenlemek
Yol veya demiryolu geçişi	İlave boru ve altyapı koruması	Geçiş noktasının özel yüklerini karşılamak

Doğrudan Gömme Fiber Kablo ile Kanal Tipi Kablo Arasındaki Fark

Kanal uygulamasında koruyucu boru, kablo ile çevresindeki zemin arasında fiziksel bir katman oluşturur. Doğrudan gömmede ise kablo toprağa temas eder. Bu fark, kablonun kendi yapısından beklenen korumayı artırır.

Bununla birlikte kanal da tamamen risksiz bir ortam değildir. Örneğin su, hasarlı bağlantılardan veya açık uçlardan kanala girebilir. Bu nedenle kanal tipi fiber optik kablolarda da nem ve su bloklama özellikleri önem taşır.

Kriter	Doğrudan gömme	Kanal içinde montaj
Sürekli koruyucu boru	Yok	Var
Toprakla temas	Doğrudan temas	Normal koşullarda boru üzerinden dolaylı temas
Taş ve dolgu etkisi	Kablo yapısı ve yataklama önem taşır	Boru ek koruma sunar
Su riski	Yer altı suyu ve toprak nemi	Kanal içinde biriken su
Kablo değişimi	Genellikle yeniden kazı gerektirir	Kanalın durumuna göre mevcut hat üzerinden değişim imkânı sunar
Gelecekte kapasite artışı	Başlangıçtaki fiber rezervi önem kazanır	Boş kanal veya mikrokanal ek seçenek sunar

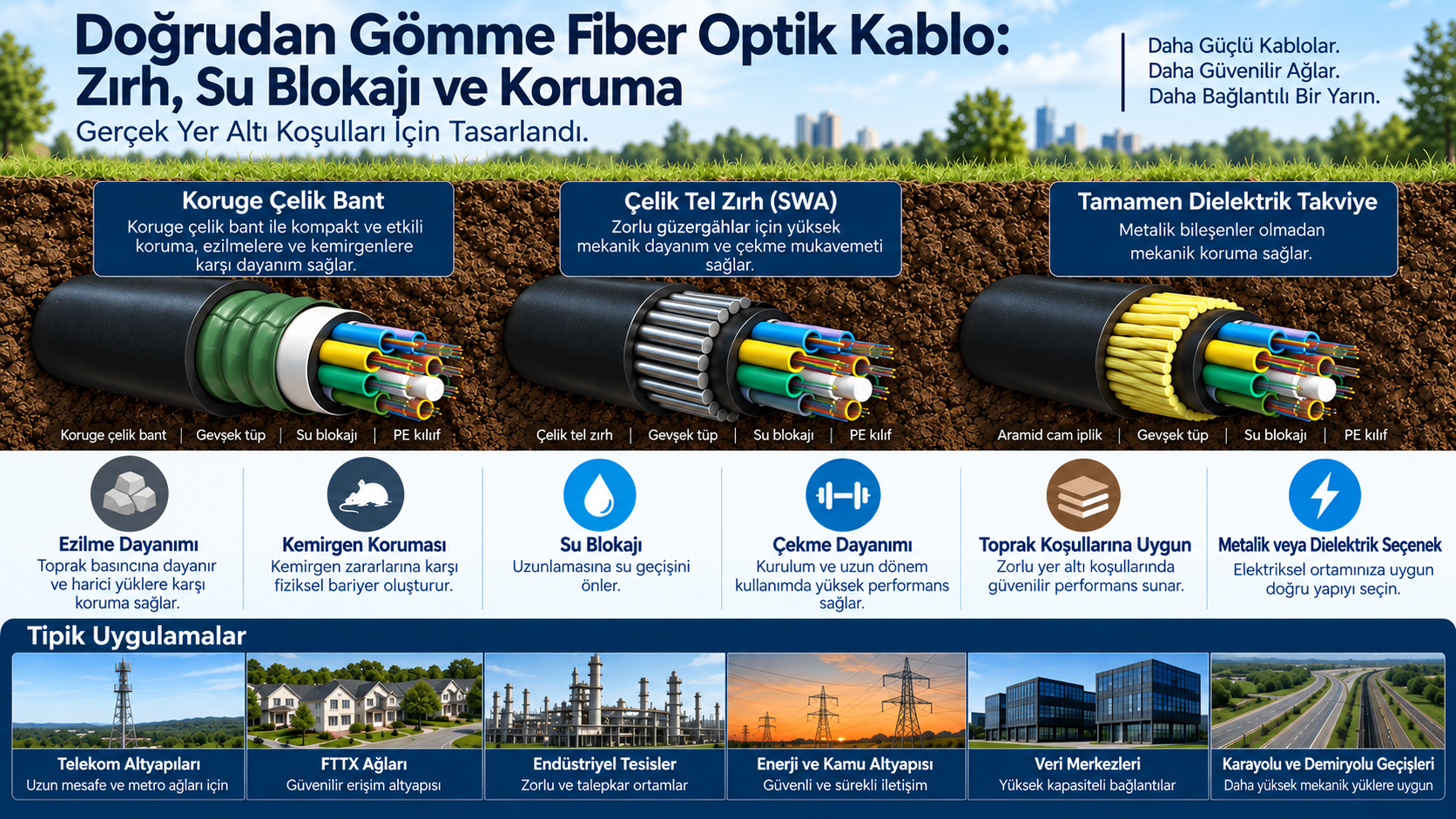

Doğrudan Gömme Fiber Kablo İçin Zırh Seçimi

Doğrudan gömme, tek bir zırh türünü zorunlu kılmaz. Bazı projeler çelik bantla yeterli koruma elde eder. Daha ağır koşullar ise farklı bir mekanik yapı gerektirir. Metal kısıtlaması olan güzergâhlarda mühendis, dielektrik seçenekleri inceler.

Bu nedenle karşılaştırma yalnızca malzeme adına dayanmaz. Teknik ekip ezilme, darbe, çekme ve bükülme değerlerini birlikte ele alır. Ayrıca test süresi ve kabul kriterleri de karşılaştırmanın parçasıdır.

Korüge Çelik Bant Ne Sağlar?

Korüge çelik bant, kablo çekirdeğinin çevresinde metal bir bariyer oluşturur. Oluklu geometrisi, bandın kablo bükülmesine uyumuna yardımcı olur. Uygun tasarımda bu katman ezilme, darbe ve kemirgen etkisine karşı korumayı artırır.

Ayrıca çelik bant, birçok uygulamada çap ve ağırlık açısından kompakt bir çözüm sunar. Ancak bant kalınlığı, bindirme düzeni ve altındaki katmanlar performansı etkiler. Dolayısıyla iki çelik bantlı kablo her zaman aynı dayanımı sunmaz.

Çelik Tel Zırh Ne Zaman Avantaj Sağlar?

Çelik tel zırh, yani SWA, kablonun çevresinde bir tel katmanı içerir. Uygun tasarımda bu teller mekanik dayanımı ve çekme yükü taşıma kapasitesini artırır. Bu özellik, zorlu endüstriyel güzergâhlarda veya yüksek montaj yüklerinde avantaj sağlayabilir.

Buna karşılık tel zırh çoğu tasarımda ağırlığı ve dış çapı artırır. Ayrıca montaj ekibi daha büyük dönüş alanına ihtiyaç duyabilir. Bu yüzden mühendis, SWA tercihini somut yük değerleriyle gerekçelendirir.

Çelik Bant ve SWA Karşılaştırması

Özellik	Korüge çelik bant	Çelik tel zırh
Koruma yapısı	Çekirdeği çevreleyen metal bant	Kabloyu çevreleyen çelik teller
Çekme yüküne katkı	Tasarım ve diğer mukavemet elemanlarına bağlı	Uygun tasarımda yüksek katkı potansiyeli
Ezilme ve darbe performansı	Komple kablonun test sonucu belirler	Komple kablonun test sonucu belirler
Çap ve ağırlık	Benzer yapılarda çoğunlukla daha kompakt	Benzer yapılarda çoğunlukla daha yüksek
Kemirgen koruması	Fiziksel metal bariyer	Tel yapısına bağlı fiziksel metal bariyer
Seçim ölçütü	Güzergâhın yükleri ve test değerleri	Güzergâhın yükleri ve test değerleri

Metalik zırhlı fiber optik kablo seçenekleri, farklı koruma yapılarını karşılaştırmak için başlangıç noktası sunar. Bununla birlikte her modelin uygulama kapsamı ayrı kontrol gerektirir. Metal zırh, tek başına doğrudan toprağa gömme uygunluğu anlamına gelmez.

Metalsiz Doğrudan Gömme Fiber Kablo Seçenekleri

Cam iplik, aramid iplik ve FRP gibi malzemeler metal içermeyen takviye seçenekleri sunar. Ancak bu malzemeler aynı görevi aynı düzeyde yerine getirmez. Örneğin çekme mukavemetine katkı, tek başına yüksek ezilme dayanımı veya kemirgen koruması kanıtı değildir.

Tamamen dielektrik bir kablo, yapısında iletken metal eleman taşımaz. Bu özellik enerji altyapısına yakın bazı güzergâhlarda avantaj sunar. Yine de tasarım, toprağın ve montajın mekanik koşullarını karşılamalıdır.

Metalik olmayan korumalı fiber kablolar arasından seçim yaparken ürünün tüm katmanlarını kontrol etmek gerekir. Yalnızca metal zırhın yokluğu, başka bir metal mukavemet elemanının da bulunmadığını göstermez.

Doğrudan Gömme Fiber Kablo İçin Su Bloklama

Toprak altındaki kablo, yağış, yer altı suyu ve mevsimsel nemle karşılaşır. Dış kılıf bu ortama karşı ilk koruma katmanını oluşturur. Ancak yerel bir kılıf hasarı suyun kablo içine girişine yol açabilir.

Boyuna su bloklama sistemi, bu suyun kablo boyunca ilerlemesini sınırlar. Böylece tek bir hasar noktasının daha uzun bir bölümü etkileme riskini azaltır. Tüp içi ve tüpler arasındaki boşluklar farklı su ilerleme yolları oluşturduğu için tasarım her iki alanı da dikkate alır.

Çelik zırh bu görevin yerine geçmez. Benzer şekilde su bloklama sistemi de her basınçta ve sınırsız sürede su altında çalışma garantisi sunmaz. Teknik şartname, beklenen maruziyeti ve su nüfuziyeti testinin koşullarını açıkça tanımlar.

Jelli ve Kuru Yapı Arasındaki Fark

Jel dolgu, tüp içindeki boşlukları doldurarak suyun ilerlemesini sınırlar. Buna karşılık kuru sistemler suyla temas ettiğinde şişen bant veya iplik gibi malzemeler kullanır. Her iki yaklaşım da uygun tasarımla hedef performansa ulaşabilir.

Kuru çekirdek ifadesi, kablonun tamamının jelsiz olduğunu göstermez. Örneğin üretici tüpler arasında kuru malzeme, tüp içinde ise jel kullanabilir. Bu nedenle satın alma ekibi tüp içi ve çekirdek yapısını ayrı ayrı tarif eder.

Kriter	Jelli yapı	Kuru su bloklama
Temel malzeme	Uygun dolgu bileşiği	Şişen bant, iplik veya benzeri malzeme
Ek hazırlığı	Teknisyen jel temizliği yapar	Genellikle daha az dolgu temizliği gerektirir
Performans ölçütü	Su nüfuziyeti testi ve çevresel koşullar	Su nüfuziyeti testi ve çevresel koşullar
Şartnamede açıklık	Jelin hangi bölgede yer aldığı	Tüp içinin ve çekirdeğin kuru olup olmadığı

Dış Kılıf, İç Kılıf ve Toprak Koşulları

Polietilen, dış ortam fiber kablolarında yaygın bir kılıf malzemesidir. HDPE ise yüksek yoğunluklu polietileni ifade eder. Uygun malzeme formülasyonu nem, aşınma ve çevresel etkilere karşı dayanım sunar.

Bununla birlikte PE ifadesi, bütün kimyasallara karşı dayanım anlamına gelmez. Örneğin endüstriyel bir sahada hidrokarbon veya özel kimyasal teması söz konusu olabilir. Proje ekibi bu maddeleri ve temas koşullarını üreticiye bildirir.

Çift kılıflı tasarımlarda iç kılıf, zırhın altında ilave bir ayırıcı ve koruyucu katman oluşturur. Dış kılıf ise kabloyu çevredeki ortamdan ayırır. Ancak katman sayısı tek başına kalite ölçütü değildir; malzeme ve test sonuçları da önem taşır.

Ayrıca yer altı hattının bazı bölümleri güneşle temas eder. Depolama, montaj ve dış ortam geçişleri UV dayanımını önemli hâle getirir. Bu nedenle teknik ekip yalnızca toprağın altındaki çalışma koşullarını dikkate almaz.

Kemirgen Riskine Göre Doğrudan Gömme Fiber Kablo

Kemirgen hasarı önce dış kılıfı etkileyebilir. Ardından iç katmanlar nem ve mekanik etkilere daha açık hâle gelir. Bu nedenle güzergâhın geçmiş arıza kayıtları, koruma seçimine değerli bilgi sağlar.

Çelik bant ve tel zırh fiziksel bariyer oluşturur. Bazı dielektrik tasarımlar da kemirgen etkisine karşı ek direnç sunar. Ancak hiçbir genel malzeme adı, bütün kemirgen türleri ve saha koşulları için mutlak koruma kanıtı değildir.

Dolayısıyla satın alma ekibi yalnızca “kemirgene dayanıklı” ifadesiyle yetinmez. Üreticiden koruma yapısını, varsa test yöntemini ve uygulama sınırlarını ister. Ayrıca güzergâh koruması kablo seçimini tamamlar.

Ezilme, Darbe ve Çekme Değerleri Nasıl Karşılaştırılır?

Ezilme testi, kablonun basınç altındaki davranışını inceler. Darbe testi ise kısa süreli yerel yükleri ele alır. Çekme testi de montaj kuvvetlerinin kablo ve fiberler üzerindeki etkisini değerlendirir. Bu testler birbirinin yerine geçmez.

Örneğin ezilme değerini karşılaştırırken kuvvet birimi kadar yükleme uzunluğu da önem taşır. Test süresi ve optik kayıp sınırı da sonucu etkiler. Farklı koşullardaki iki sayıyı doğrudan karşılaştırmak yanlış bir sıralama yaratabilir.

Benzer şekilde montaj sırasındaki çekme sınırı ile sürekli çalışma yükü aynı değildir. Montaj ekibi üreticinin her iki sınırına da uyar. Ayrıca çekme bağlantısı, yükü kablonun uygun mukavemet elemanlarına aktarır.

Tüp Yapısı ve Fiber Kapasitesi

Gevşek tüp, optik fiberlerin kablo içindeki mekanik hareketlere karşı korunmasına yardımcı olur. Tek tüplü tasarım, fiberleri bir ana tüpte toplar. Çok tüplü tasarım ise fiberleri farklı tüplere dağıtır.

Yüksek fiber sayılarında çok tüplü yapı, gruplamayı ve ek organizasyonunu kolaylaştırabilir. Bununla birlikte tek tüplü yapı da uygun zırh ve su bloklama sistemiyle güçlü mekanik koruma sunabilir. Tüp sayısı tek başına gömme uygunluğunu belirlemez.

Sıkı tampon ve gevşek tüp karşılaştırması, fiberin kablo içindeki koruma yaklaşımını daha ayrıntılı açıklar. Proje ekibi tüp yapısını kapasite, ek planı ve erişim ihtiyacıyla birlikte seçer.

Ayrıca gelecekteki abone veya cihaz sayısı başlangıç kapasitesini etkiler. İlave fiber rezervi, yeni kazı ihtiyacını azaltabilir. Ancak aynı kablodaki yedek fiberler, kablo kopmasına karşı bağımsız güzergâh yedekliliği sağlamaz.

Optik Fiber Türü ve Bükülme Sınırları

Toprağa gömme yöntemi, optik fiber türünü tek başına belirlemez. Ağ mesafesi, aktif cihazlar ve optik kayıp bütçesi bu kararı yönlendirir. Single mode ve multimode farkları, bu seçimin temelini açıklar.

Tek mod projelerde G.652.D, G.657.A1 ve G.657.A2 farklı gereksinimlere cevap verir. Özellikle kompakt ek alanlarında bükülme performansı önem kazanır. Tek mod fiber türleri rehberi, bu seçenekleri karşılaştırır.

Ancak bükülmeye daha toleranslı fiber, kablonun minimum bükülme yarıçapını ortadan kaldırmaz. Montaj ekibi dönüşlerde, ek rezervlerinde ve boru girişlerinde ürünün sınırlarını korur. Üreticinin montaj ve sabit kullanım değerleri farklı olabilir.

Benzer şekilde çelik zırh optik bant genişliğini artırmaz. Görevi, kablo yapısını fiziksel hasara karşı desteklemektir. İletim kapasitesi ise fiber, cihaz ve ağ tasarımına bağlıdır.

Doğrudan Gömme Fiber Kablo İçin Hendek ve Geçiş Tasarımı

Her proje için geçerli tek bir gömme derinliği yoktur. Güzergâh türü, zemin koşulları, diğer altyapılar ve ilgili idarenin şartları bu kararı etkiler. İnşaat proje ekibi derinliği bu koşullara göre tanımlar.

Uygun yataklama ve dolgu, keskin taşların oluşturduğu yerel yükleri azaltır. Ancak kablo zırhı kötü hendek hazırlığını telafi etmez. Montaj planı, kablo özellikleriyle birlikte dolgu malzemesini ve sıkıştırma yöntemini de kapsar.

Yol ve demiryolu geçişleri ayrıca koruyucu boru veya farklı altyapı çözümleri gerektirebilir. Bu yüzden doğrudan gömme hattı, her metre boyunca aynı montaj yöntemini kullanmak zorunda değildir. Mühendis yüksek riskli bölümlerde ek koruma planlar.

Uyarı bandı, güzergâh işaretleri ve doğru konum kayıtları da gelecekteki kazı hasarını azaltmaya yardımcı olur. Özellikle tamamen dielektrik kablolar için proje, uygun yer tespit yöntemini ayrıca tanımlar. Kablo zırhı kazı makinesine karşı sınırsız koruma sunmaz.

Elektriksel Ortam ve Bina Girişleri

Optik fiber elektromanyetik girişimden etkilenmeden ışık taşır. Buna karşılık metal zırh veya metal mukavemet elemanı iletken bir yol oluşturur. Bu ayrım, enerji altyapısına yakın güzergâhlarda önem taşır.

Elektrik proje mühendisi metal elemanların bağlantı ve topraklama düzenini sistem koşullarına göre tanımlar. Tamamen dielektrik yapı bu metal yolla ilgili sorunu ortadan kaldırır. Ancak çevredeki elektriksel risklere karşı genel çalışma güvenliği kuralları devam eder.

Bina girişinde ise farklı gereksinimler gündeme gelir. Dış ortam PE kılıfı, bina içindeki yangın performansı şartlarını kendiliğinden karşılamaz. Proje ekibi uygun geçiş noktasını ve iç ortam kablosunu seçer. B2ca ve CPR gereksinimleri rehberi, yangına tepki sınıfı konusunu ayrıca ele alır.

ETK A-D(ZN)(SR)2Y Yapı Örneği

SLT-SA-SJ-(GY12) / A-D(ZN)(SR)2Y, tek tüplü ve çelik bantlı yapıya örnek sunar. Ürün; tüp dolgu jeli, PBT tüp, cam iplik mukavemet elemanı ve korüge çelik bandı bir araya getirir.

Bu yapı, farklı katmanların farklı görevlerini gösterir. Jel su ilerlemesini sınırlamaya yardımcı olurken mukavemet elemanları mekanik yükleri taşır. Çelik bant ise çekirdeğin çevresinde ek koruma oluşturur.

Yine de proje uygunluğu yalnızca ürün koduna dayanmaz. Teknik ekip güncel ürün föyündeki mekanik, çevresel ve optik değerleri güzergâh şartlarıyla karşılaştırır. Fiber sayısı ve yapı seçeneği de bu kontrolün parçasıdır.

Doğrudan Gömme Fiber Kablo Şartnamesi

Yalnızca “48 fiber zırhlı kablo” ifadesi, üreticinin doğru yapıyı seçmesi için yeterli bilgi vermez. İyi bir teklif talebi montaj ortamını, performans sınırlarını ve optik ihtiyacı birlikte açıklar.

• Fiber sayısı, fiber türü ve optik kayıp gereksinimleri.
• Doğrudan gömme yöntemi ve güzergâhın genel tanımı.
• Toprak yapısı, taş teması ve dolgu koşulları.
• Kemirgen, yer altı suyu ve taşkın riski.
• Metal zırh veya tamamen dielektrik yapı ihtiyacı.
• Ezilme, darbe ve çekme performansı ile test koşulları.
• Montaj ve sabit kullanım için minimum bükülme yarıçapı.
• Tüp içi ve çekirdek için su bloklama yapısı.
• Dış kılıf malzemesi, UV ve özel kimyasal dayanım ihtiyacı.
• Montaj, depolama ve çalışma sıcaklıkları.
• Yol geçişleri, bina girişleri ve ek koruma bölümleri.
• Makara boyu, markalama ve kabul testi belgeleri.

ITU-T L.101, doğrudan gömme uygulamalarındaki tek mod fiber optik kablolar için teknik bir referans sunar. IEC 60794 ailesi de kablo özellikleri ve test yöntemleri açısından temel kaynaklar arasındadır. Şartname, ilgili dokümanları ve proje için geçerli kabul kriterlerini açıkça tanımlar.

Ayrıca saha ekibi montaj öncesi ve sonrasında optik ölçümleri karşılaştırır. Bu kayıtlar montaj kaynaklı değişimleri tespit etmeye yardımcı olur. Böylece kabul süreci yalnızca kablonun dış görünüşüne dayanmaz.

Projenize Uygun Yapıyı Seçin

Doğru seçim, optik kapasite ile saha koşullarını aynı teknik değerlendirmede buluşturur. Önce güzergâhın riskleri netleşir. Ardından üretici bu risklere uygun tüp, mukavemet, zırh, su bloklama ve kılıf yapısını önerir.

ETK Kablo’nun fiber optik kablo ürün grubu, farklı altyapı ihtiyaçlarına yönelik seçenekler içerir. Teklif talebinde güzergâh bilgilerini ve performans beklentilerini paylaşmak, teknik ekibin uygun yapıyı belirlemesini kolaylaştırır.

Sıkça Sorulan Sorular

Her dış ortam fiber kablosu doğrudan gömmeye uygun mu?

Hayır. Dış ortam dayanımı tek başına toprak basıncı, taş teması ve montaj yüklerini karşılamaz. Üreticinin uygulama tanımı ve ürünün test değerleri doğrudan gömme koşullarını karşılamalıdır.

Doğrudan gömme fiber kablo mutlaka SWA zırh mı gerektirir?

Hayır. Korüge çelik bant veya uygun dielektrik yapı da proje gereksinimlerini karşılayabilir. Seçimi zırhın ağırlığı yerine mekanik performans ve güzergâh riski yönlendirir.

Çelik zırh kabloyu suya karşı tamamen korur mu?

Hayır. Zırh mekanik koruma sağlar. Kılıf bütünlüğü ve su bloklama sistemi ise suyun girişini ve kablo boyunca ilerlemesini kontrol eder. Bu nedenle şartname her iki koruma işlevini ayrı tanımlar.

Doğrudan gömme fiber kablo için hangi derinlik uygundur?

Tek bir evrensel değer yoktur. İlgili idarenin şartları, zemin yapısı, geçişler ve altyapı projesi derinliği belirler. Kablo üreticisinin montaj sınırları da uygulama planına yön verir.

Jelli yapı mı, kuru yapı mı daha iyi?

Her iki seçenek de uygun tasarımla hedef su bloklama performansına ulaşabilir. Kuru yapı ek hazırlığında kolaylık sunabilir. Ancak seçim, operatör şartları ve ürünün test sonuçlarına dayanmalıdır.

Doğrudan gömme fiber kablo daha yüksek internet hızı sağlar mı?

Gömme yöntemi veya zırh türü doğrudan veri hızını artırmaz. Fiber türü, aktif cihazlar, mesafe ve optik kayıp bütçesi iletim kapasitesini belirler. Mekanik koruma ise hattın fiziksel güvenilirliğini destekler.
