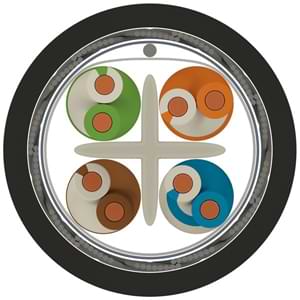

| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen izolasyon |
| 3 – Büküm | : | İzoleler çiftler halinde bükülür |
| 4 – Seperatör | : | Çiftler yıldız biçimli seperatörle beraber bükülür |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant, kalaylı bakır örgü |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı polietilen dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/m | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-250 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %2 | %67-69 | 100 ±%5 | 250 | 1200 |
| Üretim Standartları |
|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 |
Cat 6 SF-UTP PE (Pair)
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|
| 3.446.2.1.1.0057.0.0004 | 4 | 0,57 | 6,9 | 37,4 | 61 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Power-sum Near-end Crosstalk (PSNEXT) Kaybı dB (Min.) | Equal-level Far-end Crosstalk (ELFEXT) dB/100m (Min.) | Power-sum Equal Level Far- end Crosstalk (PSELFEXT) dB/100m (Min.) | Dönüş Kaybı (RL) dB (Min.) |
|---|---|---|---|---|---|---|
| 1 | 2 | 74.3 | 72.3 | 67.8 | 64.8 | 20 |
| 4 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 23 |
| 8 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 |
| 10 | 6 | 59.3 | 57.3 | 47.8 | 44.8 | 25 |
| 16 | 7.6 | 56.2 | 54.2 | 43.7 | 40.7 | 25 |
| 20 | 8.5 | 54.8 | 52.8 | 41.8 | 38.8 | 24.3 |
| 25 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 | 23.6 |
| 31.25 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 | 21.5 |
| 62.5 | 15.4 | 47.4 | 45.4 | 31.9 | 28.9 | 20.1 |
| 100 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 | 18 |
| 200 | 29 | 39.8 | 37.8 | 21.8 | 18.8 | 17.3 |
| 250 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 | 16.8 |

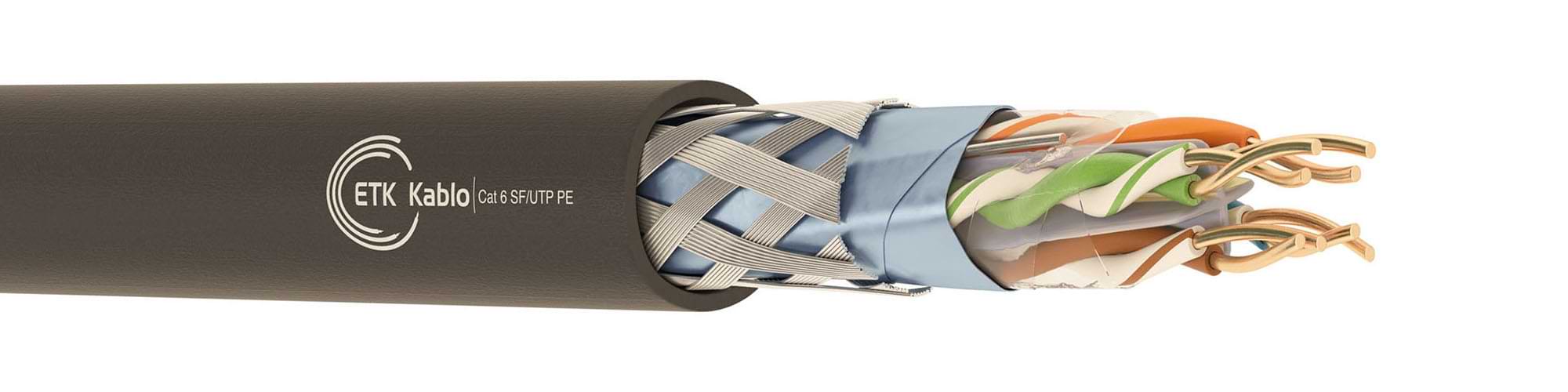

ETK Kablo’nun CAT 6 SF/UTP PE Ethernet Kablosu, dış ortamlarda yüksek veri hızı, elektromanyetik koruma ve uzun ömürlü performans gerektiren ağ sistemleri için özel olarak tasarlanmıştır. Çift ekranlı (Shielded Foiled / Unshielded Twisted Pair) yapısı, sinyal bütünlüğünü koruyarak 1 Gbps’ye kadar hızlı veri iletimi sağlar ve 250 MHz frekans desteğiyle yüksek bant genişliği gerektiren profesyonel uygulamalarda kararlı performans sunar.
CAT 6 SF/UTP PE Yapısı ve Teknik Özellikler
SF/UTP tasarımı, dört adet korumasız bükümlü çiftin (U/UTP) etrafını saran alüminyum folyo (F/) ve kalaylı bakır örgü ekran (S/) katmanlarından oluşur. Bu çift ekran sistemi, elektromanyetik girişim (EMI) ve radyo frekansı paraziti (RFI) etkilerini minimize ederek veri kaybını önler. Katı bakır iletkenleri, uzun mesafelerde düşük zayıflama ve yüksek sinyal bütünlüğü sağlar.
Dış Ortam Kullanımı ve PE Dış Kılıf Dayanıklılığı
Kablonun PE (Polietilen) dış kılıfı, UV ışınlarına, yağmura, sıcaklık değişimlerine ve kimyasal etkilere karşı mükemmel direnç gösterir. Bu yapı, doğrudan toprağa gömme, boru içi döşeme veya açık saha kurulumları için uzun ömürlü dış ortam çözümü sunar. SF/UTP ekranlı yapı, özellikle dış ortam Ethernet altyapılarında güvenlik sistemleri, IP kameralar ve dış mekân erişim noktalarında üstün performans sağlar.
CAT 6 SF/UTP PE Ethernet Kablosunun Kullanım Alanları
ETK Kablo CAT 6 SF/UTP PE, yüksek parazitli veya dış çevresel etkilere maruz kalan uygulamalarda tercih edilir. Özellikle CCTV kamera sistemleri, dış ortam LAN genişletmeleri, binalar arası bağlantılar, endüstriyel kontrol panoları ve otomasyon ağları için idealdir. Çift ekranlı yapısı sayesinde, enerji kablolarına paralel döşenmesi gereken ortamlarda bile veri kararlılığını korur.
Teknik Karşılaştırma Tablosu
| Kablo Tipi | Ekran Yapısı | Kullanım Alanı | Dış Kılıf Malzemesi | Koruma Düzeyi |
|---|---|---|---|---|
| CAT 6 U/UTP PE | Ekransız | Düşük EMI içeren dış ortamlar | PE | Orta |
| CAT 6 F/UTP PE | Folyo Ekranlı | Orta düzey EMI ortamları | PE | Yüksek |
| CAT 6 SF/UTP PE | Folyo + Örgü Ekranlı (Çift Ekran) | Yüksek EMI ve dış ortam koşulları | PE | Çok Yüksek |
Standartlar ve Uyumluluk
CAT 6 SF/UTP PE Ethernet Kablosu, ISO/IEC 11801 Class E ve TIA/EIA-568 uluslararası kablolama standartlarına tam uyumludur. Yüksek hızlı veri ağlarında, uzun mesafe bağlantılarda ve EMI koruması gerektiren uygulamalarda kararlı performans gösterir.
Avantajları
- Çift ekran koruması: Alüminyum folyo ve bakır örgü ekran kombinasyonu ile üstün EMI koruması.
- 1 Gbps hız desteği: Gigabit Ethernet bağlantılarında yüksek veri aktarımı.
- UV ve suya dayanıklı PE dış kılıf: Dış ortam koşullarında uzun ömürlü performans.
- Düşük sinyal kaybı: Katı bakır iletkenlerle yüksek iletim kalitesi.
- Geniş uygulama alanı: CCTV, otomasyon ve dış ortam LAN kurulumları için ideal.
Dış Ortam Ağlarında Güçlü ve Güvenilir Performans
ETK Kablo’nun CAT 6 SF/UTP PE kablosu, çift katmanlı ekran koruması ve yüksek mekanik dayanımıyla en zorlu çevre koşullarında bile güvenilir veri iletimi sağlar. Dış ortam Ethernet ağlarında uzun ömür, yüksek EMI bağışıklığı ve dayanıklılığıyla profesyonel kullanıcıların ilk tercihidir.
CAT 6 SF/UTP PE Ethernet Kablosu — çift ekranlı tasarım, UV dayanımı ve yüksek veri hızı ile dış ortam ağ projeleri için ETK Kablo’nun güvenilir ve profesyonel çözümüdür.
