JH(St)H, halojensiz (LSZH) dış kılıfa sahip ve alüminyum/PET folyo ekranlı (St) bir yangın alarm kablosu tipidir. Yangın sırasında düşük duman ve toksik gaz salımı sağlar, elektromanyetik parazite karşı koruma sunar.

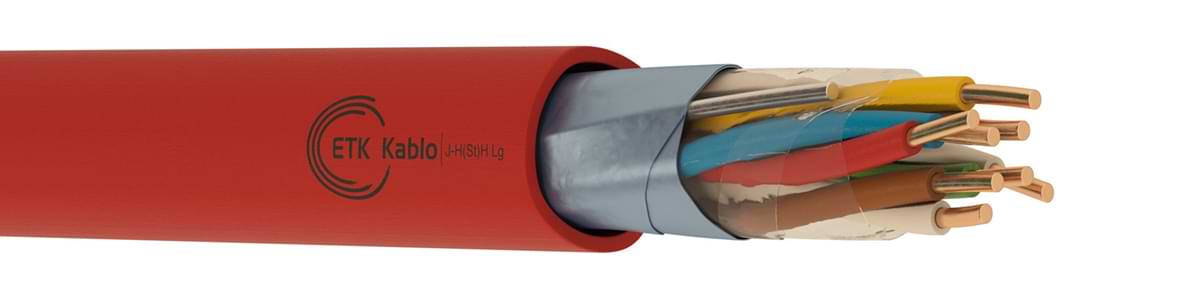

J-H(St)H Lg Yangın Alarm Kablosu

Q: Yangın alarm sistemlerinde hangi kablolar kullanılır?

Yangın alarm sistemlerinde genellikle J-H(St)H, JE-H(St)H Bd FE180 PH120 veya J-Y(St)Y tipi kablolar tercih edilir. Bu kablolar halojensiz, alev geciktirici veya yangına dayanıklı yapılarıyla sistem sürekliliği ve güvenliği sağlar.

Ürün Kodu: J-H(St)H Lg

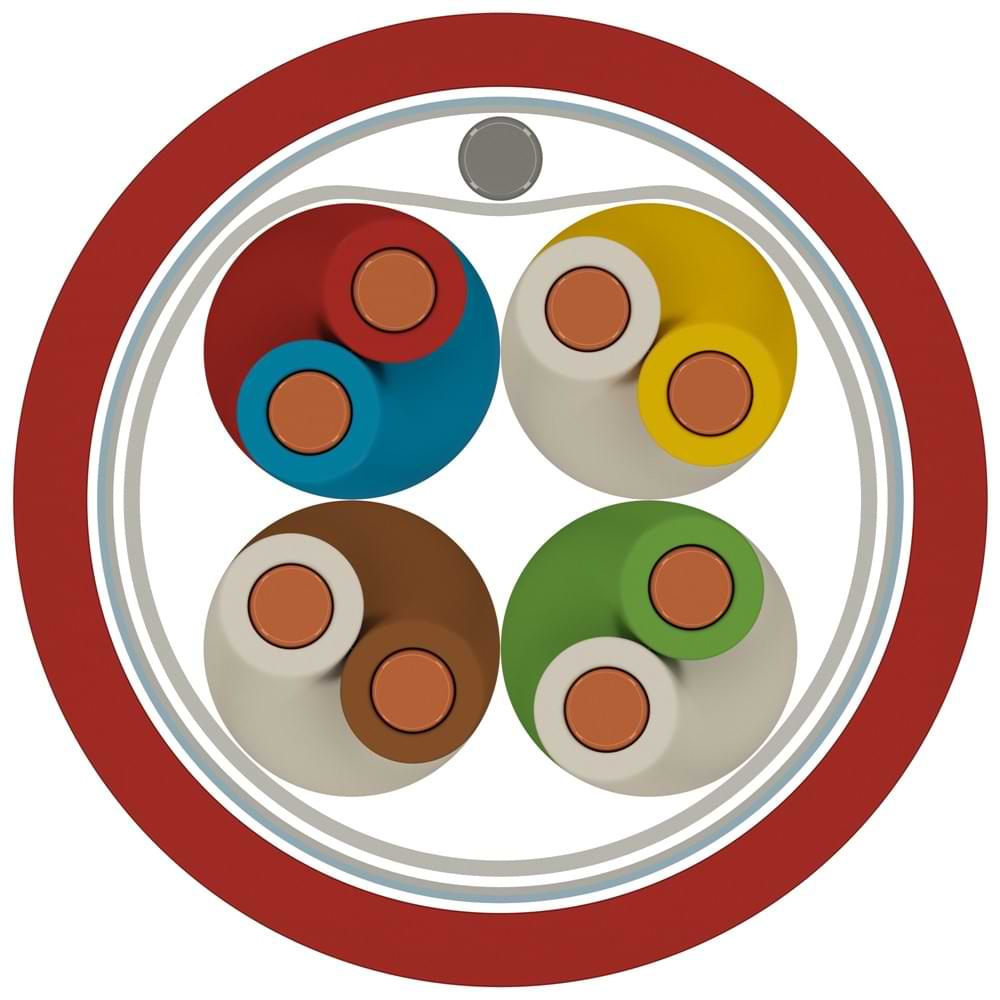

1 – İletken	:	Sınıf 1 elektrolitik mono bakır (IEC 60228, DIN VDE 0295, EN 60228)
2 – İzole	:	Halojensiz bileşke (VDE 0815, EN 50290-2-26)
3 – Büküm	:	İkili çiftler yıldız dörtlü daha fazlası katlar halinde çift büküm
4 – Ayırıcı	:	Polyester bant
5 – Ekran	:	Kalaylı bakır toprak teli, Al/PET bant
6 – Dış Kılıf	:	Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 3000 (Kırmızı)

İletken Çapı	İletken Direnci Ω/km (20 °C)	İzole Direnci (@500V DC) MΩ/km	Efektif Kapasite nF/m	Çalışma Voltajı V DC	Test Voltajı (@ 1 dakika) V DC
0.60 mm	130.0	100	100	300	800
0.80 mm	73.2	100	100	300	800
1.00 mm	44.6	100	100	300	1000
1.50 mm²	24.6	100	100	300	1000
2.50 mm²	15.1	100	100	300	1000


IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2	IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3	IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1	IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24	IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2

Part Numarası	Per Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.644.1.3.3.0060.0.0001	1	0,6	–	4,1	7,2	22	100/500/1000
3.644.1.3.3.0060.0.0002	2	0,6	–	4,7	12,5	32	100/500/1000
3.644.1.3.3.0060.0.0003	3	0,6	–	6,1	17,8	46	100/500/1000
3.644.1.3.3.0060.0.0004	4	0,6	–	7,2	23,1	58	100/500/1000
3.644.1.3.3.0060.0.0005	5	0,6	–	7,5	28,4	69	100/500/1000
3.644.1.3.3.0060.0.0006	6	0,6	–	9,1	33,7	84	100/500/1000
3.644.1.3.3.0060.0.0008	8	0,6	–	9,3	44,3	101	100/500/1000
3.644.1.3.3.0060.0.0010	10	0,6	–	9,7	54,9	119	100/500/1000
3.644.1.3.3.0060.0.0012	12	0,6	–	10,4	65,6	138	100/500/1000
3.644.1.3.3.0060.0.0014	14	0,6	–	11,3	76,2	162	100/500/1000
3.644.1.3.3.0060.0.0016	16	0,6	–	11,9	86,8	180	100/500/1000
3.644.1.3.3.0060.0.0020	20	0,6	–	13,3	108	218	100/500/1000
3.644.1.3.3.0060.0.0024	24	0,6	–	14,3	129,2	259	100/500/1000
3.644.1.3.3.0060.0.0025	25	0,6	–	14,5	134,5	268	100/500/1000
3.644.1.3.3.0060.0.0030	30	0,6	–	18,8	161,1	339	100/500/1000
3.644.1.3.3.0060.0.0040	40	0,6	–	20,8	214,1	428	100/500/1000
3.644.1.3.3.0060.0.0050	50	0,6	–	23	267,2	518	100/500/1000
3.644.1.3.3.0060.0.0060	60	0,6	–	25,1	320,2	620	100/500/1000
3.644.1.3.3.0060.0.0080	80	0,6	–	28,1	426,3	792	100/500/1000
3.644.1.3.3.0060.0.0100	100	0,6	–	32,1	532,4	986	100/500/1000

Part Numarası	Per Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.644.1.3.3.0080.0.0001	1	0,8	–	4,6	11,3	29	100/500/1000
3.644.1.3.3.0080.0.0002	2	0,8	–	5,3	20,7	44	100/500/1000
3.644.1.3.3.0080.0.0003	3	0,8	–	6,9	30,2	65	100/500/1000
3.644.1.3.3.0080.0.0004	4	0,8	–	8,1	39,6	82	100/500/1000
3.644.1.3.3.0080.0.0005	5	0,8	–	8,6	49,1	98	100/500/1000
3.644.1.3.3.0080.0.0006	6	0,8	–	10,4	58,5	119	100/500/1000
3.644.1.3.3.0080.0.0008	8	0,8	–	10,7	77,3	145	100/500/1000
3.644.1.3.3.0080.0.0010	10	0,8	–	11,1	96,2	173	100/500/1000
3.644.1.3.3.0080.0.0012	12	0,8	–	11,8	115,1	199	100/500/1000
3.644.1.3.3.0080.0.0014	14	0,8	–	12,8	133,9	233	100/500/1000
3.644.1.3.3.0080.0.0016	16	0,8	–	13,5	152,8	261	100/500/1000
3.644.1.3.3.0080.0.0020	20	0,8	–	15,2	190,5	318	100/500/1000
3.644.1.3.3.0080.0.0024	24	0,8	–	16,2	228,3	379	100/500/1000
3.644.1.3.3.0080.0.0025	25	0,8	–	16,5	237,7	391	100/500/1000
3.644.1.3.3.0080.0.0030	30	0,8	–	21,3	284,8	482	100/500/1000
3.644.1.3.3.0080.0.0040	40	0,8	–	23,8	379,2	629	100/500/1000
3.644.1.3.3.0080.0.0050	50	0,8	–	26,4	473,5	766	100/500/1000
3.644.1.3.3.0080.0.0060	60	0,8	–	28,8	567,8	918	100/500/1000
3.644.1.3.3.0080.0.0080	80	0,8	–	32,3	756,4	1184	100/500/1000
3.644.1.3.3.0080.0.0100	100	0,8	–	36,8	945,1	1458	100/500/1000

Part Numarası	Per Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.644.1.3.3.0100.0.0001	1	1	–	5,5	19,6	42	100/500/1000
3.644.1.3.3.0100.0.0002	2	1	–	6,3	34,4	65	100/500/1000
3.644.1.3.3.0100.0.0003	3	1	–	8,1	49,5	92	100/500/1000
3.644.1.3.3.0100.0.0004	4	1	–	9,6	64,3	117	100/500/1000
3.644.1.3.3.0100.0.0005	5	1	–	10,1	79,2	140	100/500/1000
3.644.1.3.3.0100.0.0006	6	1	–	12,3	94,1	170	100/500/1000
3.644.1.3.3.0100.0.0008	8	1	–	12,7	123,9	212	100/500/1000
3.644.1.3.3.0100.0.0010	10	1	–	13,1	153,6	251	100/500/1000
3.644.1.3.3.0100.0.0012	12	1	–	14	183,4	290	100/500/1000
3.644.1.3.3.0100.0.0014	14	1	–	15,2	213,1	339	100/500/1000
3.644.1.3.3.0100.0.0016	16	1	–	16,1	242,9	381	100/500/1000
3.644.1.3.3.0100.0.0020	20	1	–	18	302,4	465	100/500/1000

Part Numarası	Per Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.644.1.3.3.0150.0.0001	1	–	1,5	6,8	32,2	64	100/500/1000
3.644.1.3.3.0150.0.0002	2	–	1,5	7,8	59,6	105	100/500/1000
3.644.1.3.3.0150.0.0003	3	–	1,5	10,2	87,4	151	100/500/1000
3.644.1.3.3.0150.0.0004	4	–	1,5	12,5	114,9	201	100/500/1000
3.644.1.3.3.0150.0.0005	5	–	1,5	13,1	142,4	238	100/500/1000
3.644.1.3.3.0150.0.0006	6	–	1,5	16,2	170	297	100/500/1000
3.644.1.3.3.0150.0.0008	8	–	1,5	16,9	225	377	100/500/1000
3.644.1.3.3.0150.0.0010	10	–	1,5	17,4	280	448	100/500/1000

Part Numarası	Per Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.644.1.3.3.0250.0.0001	1	–	2,5	7,8	49,7	90	100/500/1000
3.644.1.3.3.0250.0.0002	2	–	2,5	9	94,5	151	100/500/1000
3.644.1.3.3.0250.0.0003	3	–	2,5	11,9	140	219	100/500/1000
3.644.1.3.3.0250.0.0004	4	–	2,5	14,5	185	289	100/500/1000
3.644.1.3.3.0250.0.0005	5	–	2,5	15,1	230,1	346	100/500/1000
3.644.1.3.3.0250.0.0006	6	–	2,5	18,9	275,1	429	100/500/1000
3.644.1.3.3.0250.0.0008	8	–	2,5	19,7	365,2	549	100/500/1000
3.644.1.3.3.0250.0.0010	10	–	2,5	20,3	455,3	660	100/500/1000

Bükülme Yarıçapı	Çalışma Sıcaklığı Aralığı
10xD mm	-30°C ~ +70°C

Yeni sekmede aç İndir

ETK Kablo’nun J-H(St)H Lg yangın alarm kablosu, yangın alarm sistemleri, acil durum iletişimi ve düşük voltajlı kontrol devreleri için tasarlanmış, halojensiz ve alev geciktirici bir yangın kablosu çözümüdür. Sabit iç mekân tesisatlarında yüksek güvenlik ve düşük duman yoğunluğu gerektiren ortamlarda güvenilir performans sağlar.

J-H(St)H Lg Kablo Özellikleri

J-H(St)H tipi kablolar, genel alüminyum/PET ekran (St) yapısı sayesinde elektromanyetik parazitlere (EMI) karşı yüksek koruma sunar. Bu ekranlı yapı, yangın alarm sistemlerinde sinyal bütünlüğünü korur ve parazit kaynaklı iletişim hatalarını önler. Halojensiz (LSZH) dış kılıf, yangın sırasında toksik gaz ve yoğun duman salımını önleyerek insan ve cihaz güvenliğini artırır.

Yangın Alarm Sistemlerinde Kullanım

J-H(St)H Lg kablosu, yangın algılama ve alarm sistemleri, acil aydınlatma, siren devreleri, duman tahliye, bina yönetimi ve güvenlik iletişim hatlarında yaygın olarak kullanılır. Kablo, sabit tesisatlarda; borular, kablo kanalları veya duvar içi döşemelerde kolay montaj imkânı sunar. 2x2x0.8 yangın kablosu varyantı, küçük ölçekli alarm devreleri ve kontrol panoları için ideal çözümdür.

Halojensiz ve Alev Geciktirici Yapı

Yangın anında güvenliği öncelikli kılan J-H(St)H kablolar, halojensiz bileşenleri sayesinde yanma sırasında korozif veya zehirli gaz oluşturmaz. Bu sayede hastane, okul, havaalanı, alışveriş merkezi ve ofis binaları gibi insan yoğunluğu yüksek alanlarda güvenli tahliye ve sistem sürekliliği sağlar. Alev geciktirici özelliği, yangının kablo üzerinden yayılmasını engeller.

Standartlar ve Uygunluk

J-H(St)H Lg kablolar, Avrupa yangın güvenliği ve düşük voltaj gereksinimlerini karşılayan EN 60332-1 ve VDE 0815 standartlarına uygundur. Katı bakır iletkenleri ve bükümlü çift (twisted pair) yapısı sayesinde sinyal kararlılığı yüksektir. Bu özellik, uzun mesafeli alarm ve kontrol hatlarında güvenilir iletişim sağlar.

J-H(St)H Lg Yangın Kablosu Fiyat ve Avantajlar

Yangın kablosu fiyatı, damar sayısı, iletken kesiti ve ekranlama türüne göre değişiklik gösterebilir. Ancak ETK Kablo’nun J-H(St)H Lg modeli, sunduğu yüksek güvenlik, uzun ömür ve elektromanyetik koruma avantajlarıyla projelerde maliyet etkin bir çözümdür. Yangın anında devre bütünlüğü, düşük duman yoğunluğu ve elektromanyetik kararlılığıyla fark yaratır.

Modern Güvenlik Sistemleri İçin J-H(St)H Lg

ETK Kablo J-H(St)H Lg yangın alarm kablosu, akıllı bina otomasyonu, alarm kontrol panelleri ve güvenlik sistemleri için tasarlanmıştır. Yüksek sinyal bütünlüğü, alev geciktirici yapı ve LSZH dış kılıfı ile güvenli iç mekân iletişimi sağlar. Sinyal kararlılığı ve uzun ömürlü performansıyla modern güvenlik altyapılarının vazgeçilmez bir parçasıdır.

Yangın güvenliği gerektiren tüm projelerde, ETK Kablo’nun J-H(St)H Lg kablosunu tercih edin — halojensiz, EMI korumalı ve alev geciktirici yapısıyla maksimum güvenlik ve performans elde edin.

Sıkça Sorulan Sorular

JH(St)H ne demek?

JH(St)H, halojensiz (LSZH) dış kılıfa sahip, alüminyum/PET folyo ekranlı (St) bir sinyal ve yangın alarm kablosu tipidir. Bu kablolar, yangın sırasında düşük duman yoğunluğu ve toksik gaz yayılımını önler. “St” ekran yapısı elektromanyetik parazitlere (EMI) karşı koruma sağlarken, “H” ibaresi halojensiz yalıtım anlamına gelir.

Yangın alarm sistemlerinde hangi kablolar kullanılır?

Yangın alarm sistemlerinde genellikle J-H(St)H, JE-H(St)H Bd FE180 PH120 veya J-Y(St)Y tipi kablolar kullanılır. Bu kablolar, yangın anında sistemin çalışmaya devam etmesini sağlayan alev geciktirici veya yangına dayanıklı yapıya sahiptir. Halojensiz izolasyonları sayesinde yoğun duman ve zehirli gaz oluşumunu önleyerek güvenli tahliye koşulları sağlar.
