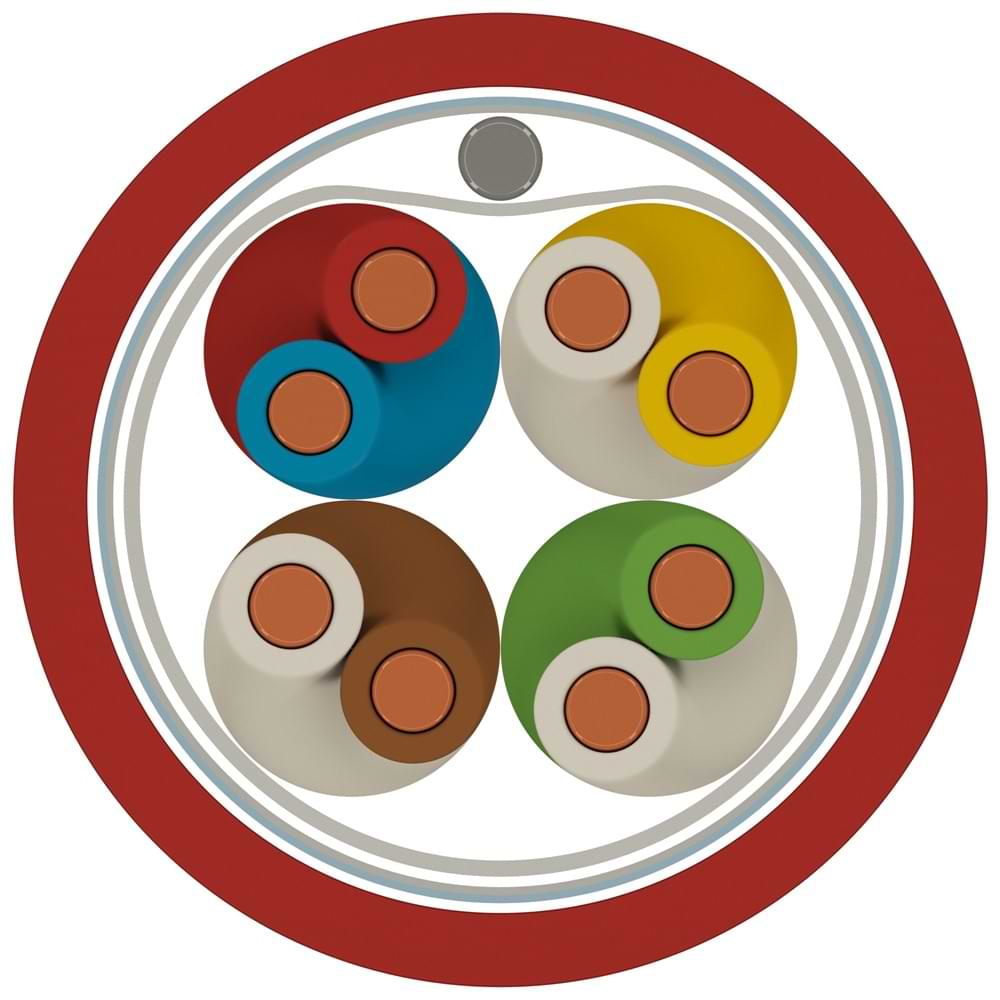

| 1 – İletken | : | Sınıf 1 elektrolitik mono bakır (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – İzole | : | PVC bileşke (VDE 0815, EN 50290-2-26) |
| 3 – Büküm | : | İkili çiftler yıldız dörtlü daha fazlası katlar halinde çift büküm |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 3000 (Kırmızı) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.60 mm | 130.0 | 100 | 100 | 300 | 800 |
| 0.80 mm | 73.2 | 100 | 100 | 300 | 800 |
| 1.00 mm | 44.6 | 100 | 100 | 300 | 1000 |
| 1.50 mm² | 24.6 | 100 | 100 | 300 | 1000 |
| 2.50 mm² | 15.1 | 100 | 100 | 300 | 1000 |
| Alev Geciktiricilik Testi |
|---|
| IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Kesit (mm²) | Ortalama Kablo Çapı (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Paketleme Uzunlukları (m) |
|---|---|---|---|---|---|---|---|
| 3.640.1.2.2.0060.0.0001 | 1 | 0,6 | – | 4,1 | 7,2 | 21 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0002 | 2 | 0,6 | – | 4,7 | 12,5 | 31 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0003 | 3 | 0,6 | – | 6,1 | 17,8 | 45 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0004 | 4 | 0,6 | – | 7,2 | 23,1 | 57 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0005 | 5 | 0,6 | – | 7,5 | 28,4 | 67 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0006 | 6 | 0,6 | – | 9,1 | 33,7 | 82 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0008 | 8 | 0,6 | – | 9,3 | 44,3 | 98 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0010 | 10 | 0,6 | – | 9,7 | 54,9 | 116 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0012 | 12 | 0,6 | – | 10,4 | 65,6 | 134 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0014 | 14 | 0,6 | – | 11,3 | 76,2 | 157 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0016 | 16 | 0,6 | – | 11,9 | 86,8 | 175 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0020 | 20 | 0,6 | – | 13,3 | 108 | 211 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0024 | 24 | 0,6 | – | 14,3 | 129,2 | 251 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0025 | 25 | 0,6 | – | 14,5 | 134,5 | 260 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0030 | 30 | 0,6 | – | 18,8 | 161,1 | 329 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0040 | 40 | 0,6 | – | 20,8 | 214,1 | 415 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0050 | 50 | 0,6 | – | 23 | 267,2 | 502 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0060 | 60 | 0,6 | – | 25,1 | 320,2 | 601 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0080 | 80 | 0,6 | – | 28,1 | 426,3 | 768 | 100/500/1000 |
| 3.640.1.2.2.0060.0.0100 | 100 | 0,6 | – | 32,1 | 532,4 | 956 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Kesit (mm²) | Ortalama Kablo Çapı (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Paketleme Uzunlukları (m) |
|---|---|---|---|---|---|---|---|
| 3.640.1.2.2.0080.0.0001 | 1 | 0,8 | – | 4,6 | 11,3 | 28 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0002 | 2 | 0,8 | – | 5,3 | 20,7 | 43 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0003 | 3 | 0,8 | – | 6,9 | 30,2 | 63 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0004 | 4 | 0,8 | – | 8,1 | 39,6 | 80 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0005 | 5 | 0,8 | – | 8,6 | 49,1 | 96 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0006 | 6 | 0,8 | – | 10,4 | 58,5 | 116 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0008 | 8 | 0,8 | – | 10,7 | 77,3 | 141 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0010 | 10 | 0,8 | – | 11,1 | 96,2 | 169 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0012 | 12 | 0,8 | – | 11,9 | 115,1 | 197 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0014 | 14 | 0,8 | – | 12,8 | 133,9 | 228 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0016 | 16 | 0,8 | – | 13,5 | 152,8 | 255 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0020 | 20 | 0,8 | – | 15,2 | 190,5 | 311 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0024 | 24 | 0,8 | – | 16,2 | 228,3 | 370 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0025 | 25 | 0,8 | – | 16,5 | 237,7 | 384 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0030 | 30 | 0,8 | – | 21,3 | 284,8 | 470 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0040 | 40 | 0,8 | – | 23,8 | 379,2 | 613 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0050 | 50 | 0,8 | – | 26,4 | 473,5 | 748 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0060 | 60 | 0,8 | – | 28,8 | 567,8 | 896 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0080 | 80 | 0,8 | – | 32,3 | 756,4 | 1156 | 100/500/1000 |
| 3.640.1.2.2.0080.0.0100 | 100 | 0,8 | – | 36,8 | 945,1 | 1423 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Kesit (mm²) | Ortalama Kablo Çapı (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Paketleme Uzunlukları (m) |
|---|---|---|---|---|---|---|---|
| 3.640.1.2.2.0100.0.0001 | 1 | 1 | – | 5,5 | 19,6 | 41 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0002 | 2 | 1 | – | 6,3 | 34,4 | 64 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0003 | 3 | 1 | – | 8,1 | 49,5 | 90 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0004 | 4 | 1 | – | 9,6 | 64,3 | 115 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0005 | 5 | 1 | – | 10,1 | 79,2 | 137 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0006 | 6 | 1 | – | 12,3 | 94,1 | 166 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0008 | 8 | 1 | – | 12,7 | 123,9 | 207 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0010 | 10 | 1 | – | 13,1 | 153,6 | 243 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0012 | 12 | 1 | – | 14,1 | 183,4 | 286 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0014 | 14 | 1 | – | 15,2 | 213,1 | 331 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0016 | 16 | 1 | – | 16,1 | 242,9 | 372 | 100/500/1000 |
| 3.640.1.2.2.0100.0.0020 | 20 | 1 | – | 18 | 302,4 | 454 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Kesit (mm²) | Ortalama Kablo Çapı (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Paketleme Uzunlukları (m) |
|---|---|---|---|---|---|---|---|
| 3.640.1.2.2.0150.0.0001 | 1 | – | 1,5 | 6,8 | 32,2 | 63 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0002 | 2 | – | 1,5 | 7,8 | 59,6 | 102 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0003 | 3 | – | 1,5 | 10,2 | 87,4 | 147 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0004 | 4 | – | 1,5 | 12,5 | 114,9 | 197 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0005 | 5 | – | 1,5 | 13,1 | 142,4 | 233 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0006 | 6 | – | 1,5 | 16,2 | 170 | 290 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0008 | 8 | – | 1,5 | 16,9 | 225 | 368 | 100/500/1000 |
| 3.640.1.2.2.0150.0.0010 | 10 | – | 1,5 | 17,4 | 280 | 438 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Kesit (mm²) | Ortalama Kablo Çapı (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Paketleme Uzunlukları (m) |
|---|---|---|---|---|---|---|---|
| 3.640.1.2.2.0250.0.0001 | 1 | – | 2,5 | 7,8 | 49,6 | 88 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0002 | 2 | – | 2,5 | 9 | 94,4 | 148 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0003 | 3 | – | 2,5 | 11,9 | 140 | 215 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0004 | 4 | – | 2,5 | 14,5 | 185 | 283 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0005 | 5 | – | 2,5 | 15,1 | 230,1 | 339 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0006 | 6 | – | 2,5 | 18,9 | 275,1 | 419 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0008 | 8 | – | 2,5 | 19,7 | 365,2 | 537 | 100/500/1000 |
| 3.640.1.2.2.0250.0.0010 | 10 | – | 2,5 | 20,3 | 455,3 | 647 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -30°C ~ +70°C |
J-Y(St)Y Lg Yangın Alarm Kablosu – PVC ve Folyo Ekranlı
J-Y(St)Y Lg yangın alarm kablosu, güvenlik ve yangın ihbar sistemlerinde sinyal iletimi için kullanılır. Sınıf 1 mono bakır iletken, PVC damar izolasyonu ve kırmızı PVC dış kılıf içerir. Al/PET folyo ekran ve kalaylı bakır toprak teli, elektriksel ekranlama yapısını oluşturur.
J-Y(St)Y Kablo Nerelerde Kullanılır?
Bu ürün; yangın ihbar, güvenlik, bina içi haberleşme ve ses sistemlerine yöneliktir. Ayrıca ölçüm ve kontrol devrelerinde, ilgili cihazın kablo gereksinimlerine göre tercih edilir. Hat tasarımında cihaz üreticisinin direnç, kapasite ve bağlantı uzunluğu sınırlarını dikkate alın.
Folyo ekran, dış elektromanyetik girişimin sinyal damarları üzerindeki etkisini azaltmaya yardımcı olur. Bu nedenle ekran bağlantısını ve kablo güzergâhını proje gereksinimlerine göre planlayın. Diğer seçenekleri yangın alarm kabloları kategorisinde inceleyebilirsiniz.
J-Y(St)Y Lg 2x2x0,8 Ne Anlama Gelir?
J-Y(St)Y Lg 2x2x0,8, toplam dört adet 0,8 mm çaplı iletken içerir. Bu üründe iki çiftlik yapı yıldız dörtlü büküm kullanır. Daha yüksek çift sayılarında ise çiftler katmanlar halinde bir araya gelir.
0,8 değeri iletken çapını belirtir; 0,8 mm² kesit anlamına gelmez. Sipariş sırasında çift sayısını ve iletken çapını birlikte yazın.
J-Y(St)Y Lg Kablo Ölçüleri
Aşağıdaki tablo seçili ürün ölçülerini gösterir. Diğer kombinasyonlar, dış çaplar ve ağırlıklar için bu sayfadaki Çeşitler bölümüne bakın.
| Kablo Ölçüsü | Çift Sayısı | İletken Sayısı | İletken Çapı (mm) |
|---|---|---|---|
| J-Y(St)Y Lg 1x2x0,6 | 1 | 2 | 0,6 |
| J-Y(St)Y Lg 2x2x0,6 | 2 | 4 | 0,6 |
| J-Y(St)Y Lg 4x2x0,6 | 4 | 8 | 0,6 |
| J-Y(St)Y Lg 1x2x0,8 | 1 | 2 | 0,8 |
| J-Y(St)Y Lg 2x2x0,8 | 2 | 4 | 0,8 |
| J-Y(St)Y Lg 3x2x0,8 | 3 | 6 | 0,8 |
| J-Y(St)Y Lg 4x2x0,8 | 4 | 8 | 0,8 |
| J-Y(St)Y Lg 6x2x0,8 | 6 | 12 | 0,8 |
| J-Y(St)Y Lg 8x2x0,8 | 8 | 16 | 0,8 |
| J-Y(St)Y Lg 10x2x0,8 | 10 | 20 | 0,8 |
| J-Y(St)Y Lg 12x2x0,8 | 12 | 24 | 0,8 |
| J-Y(St)Y Lg 20x2x0,8 | 20 | 40 | 0,8 |
J-Y(St)Y Lg Yangına Dayanıklı mıdır?
Yangın alarm sisteminde kullanım, kablonun yangın sırasında devre bütünlüğünü koruduğu anlamına gelmez. Bu ürünün teknik föyü IEC 60332-1-2 alev geciktiricilik testini belirtir; FE180 veya PH120 sınıfı belirtmez. Devre bütünlüğü isteyen projelerde yangına dayanıklı kabloları ve ilgili test raporlarını değerlendirin.
J-Y(St)Y ile J-H(St)H Arasındaki Fark
J-Y(St)Y Lg, PVC izolasyon ve PVC dış kılıf kullanır. Halojensiz malzeme isteyen projeler için J-H(St)H Lg yangın alarm kablosunu inceleyin. Kılıf seçimini bina şartnamesi ve yangın performansı gereksinimleriyle birlikte yapın.
J-Y(St)Y Lg Kablo Fiyatı
J-Y(St)Y Lg kablo fiyatı; çift sayısı, iletken çapı, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinizde J-Y(St)Y Lg 2x2x0,8 gibi tam ürün ölçüsünü, sipariş miktarını ve teslimat yerini belirtin.
500 ve 1000 metre ambalaj seçenekleri, güncel fiyat ve teslim süresi için ETK Kablo ile iletişime geçin.
