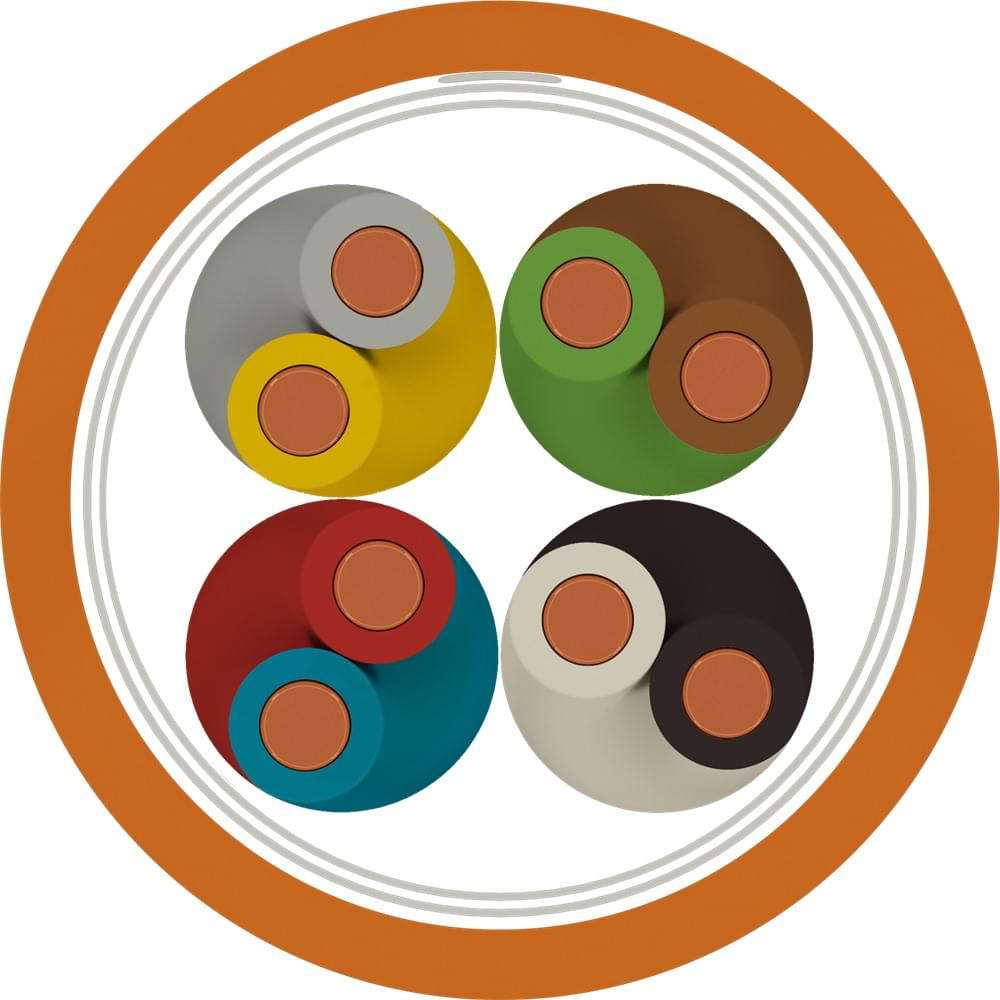

| 1 – İletken | : | Sınıf 1 elektrolitik mono bakır (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – İzole | : | Çapraz bağlı seramik formda polimer bileşke (VDE 0815) |
| 3 – Büküm | : | İzoleler çiftler halinde, dört çift bir arada grup halinde, gruplar da katmanlar halinde bükülür. |
| 4 – Ayırıcı | : | Polyester bant, cam elyaf bant |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 2008 (Turuncu) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.60 mm | 130.0 | 100 | 100 | 300 | 1000 |
| 0.80 mm | 73.2 | 100 | 100 | 300 | 1000 |
| 1.00 mm | 44.6 | 100 | 100 | 300 | 1000 |
| 1.50 mm² | 24.6 | 100 | 100 | 300 | 1000 |
| 2.50 mm² | 15.1 | 100 | 100 | 300 | 1000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Devre Bütünlüğü Testi (FE180) | Şok Testi ile Devre Bütünlüğü (PH120) | Kablo Sistemi Devre Bütünlüğü Testi (E30 / E60 / E90) |
|---|---|---|
| IEC 60331-21 | EN 50200, VDE 0482-200, BS EN 50200 | DIN 4102-12 E30 / E60 / E90 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -40°C ~ +70°C |
JE-HH Bd FE180 E30/E60/E90 PH120 Yangına Dayanıklı Kablo
JE-HH Bd FE180, yangın sırasında sinyal ve kontrol devrelerinin sürekliliğini hedefleyen, halojensiz ve ekransız kablodur. Sınıf 1 som bakır iletken, seramikleşen çapraz bağlı polimer izolasyon ve turuncu dış kılıf içerir. Polyester ve cam elyaf bantlar, kablonun ayırıcı katmanlarını oluşturur.
İletkenler çiftler halinde büküm oluşturur. Bd yapısında dört çift bir grup oluştururken gruplar katmanlar halinde bir araya gelir. ETK Kablo’nun yangına dayanıklı kabloları arasında yer alan ürün, ekran gerektirmeyen sabit sinyal tesisatlarına yöneliktir.
FE180, PH120 ve E30/E60/E90 Yangın Performansı
FE180, ilgili test koşullarında 180 dakikalık kablo devre bütünlüğünü ifade eder. PH120 ise EN 50200 kapsamında alev ve mekanik şok altında 120 dakikalık devre bütünlüğü sınıfıdır.
E30, E60 ve E90, DIN 4102-12 kapsamında kablo ile taşıma ve sabitleme sisteminin birlikte fonksiyonunu sürdürmesini ele alır. Süreler sırasıyla 30, 60 ve 90 dakikadır. Bu nedenle E sınıfı isteyen projelerde ilgili sistem raporundaki kablo ölçüsü ve montaj düzeni esas alınır.
Ayrıntılar için FE180, PH120 ve E30–E90 kablo sınıfları rehberini inceleyebilirsiniz.
JE-HH Bd FE180 PH120 E90 Kullanım Alanları
JE-HH Bd; bina içi haberleşme, ses, ölçüm ve kontrol devrelerinde kullanım alanı bulur. Ayrıca endüstriyel elektronik ve enstrümantasyon uygulamalarında yangına dayanıklı sinyal kablosu ihtiyacına yanıt verir. Devrenin elektriksel gereksinimleri ile kablonun iletken ölçüsü, ürün seçiminde birlikte önem taşır.
JE-HH Bd FE180 PH120 E90 Kablo Ölçüleri
Aşağıdaki tablo, teknik föydeki 0,8 mm iletken çapına sahip seçenekleri gösterir. Örneğin 2x2x0,8, iki çift halinde toplam dört iletkeni belirtir. Buradaki 0,8 değeri iletken çapıdır; kesit alanı değildir.
| Kablo Ölçüsü | Çift Sayısı | İletken Sayısı |
|---|---|---|
| JE-HH Bd FE180 PH120 E90 1x2x0,8 | 1 | 2 |
| JE-HH Bd FE180 PH120 E90 2x2x0,8 | 2 | 4 |
| JE-HH Bd FE180 PH120 E90 3x2x0,8 | 3 | 6 |
| JE-HH Bd FE180 PH120 E90 4x2x0,8 | 4 | 8 |
| JE-HH Bd FE180 PH120 E90 5x2x0,8 | 5 | 10 |
| JE-HH Bd FE180 PH120 E90 6x2x0,8 | 6 | 12 |
| JE-HH Bd FE180 PH120 E90 8x2x0,8 | 8 | 16 |
| JE-HH Bd FE180 PH120 E90 10x2x0,8 | 10 | 20 |
Halojensiz Kılıf ve Ekransız Yapı
UV dayanımlı halojensiz dış kılıf, ürünün dış koruyucu katmanını oluşturur. Düşük duman ve halojensizlik özellikleri yangına tepkiyle, FE180 ve PH120 ise devre bütünlüğüyle ilgilidir.
JE-HH Bd metalik ekran içermez. Ortak folyo ekran isteyen projeler için JE-H(St)H Bd FE180 PH120 seçeneği bulunur.
JE-HH Bd FE180 PH120 E90 Kablo Fiyatı
Fiyat; çift sayısı, iletken ölçüsü, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinizde ürün adını, kablo ölçüsünü ve gerekli yangın performansını belirtin. E30/E60/E90 gerektiren projelerde montaj sistemi şartlarını da paylaşın.
100, 500 ve 1000 metre makara seçenekleri, güncel fiyat ve teslim süresi için ETK Kablo ile iletişime geçin.
