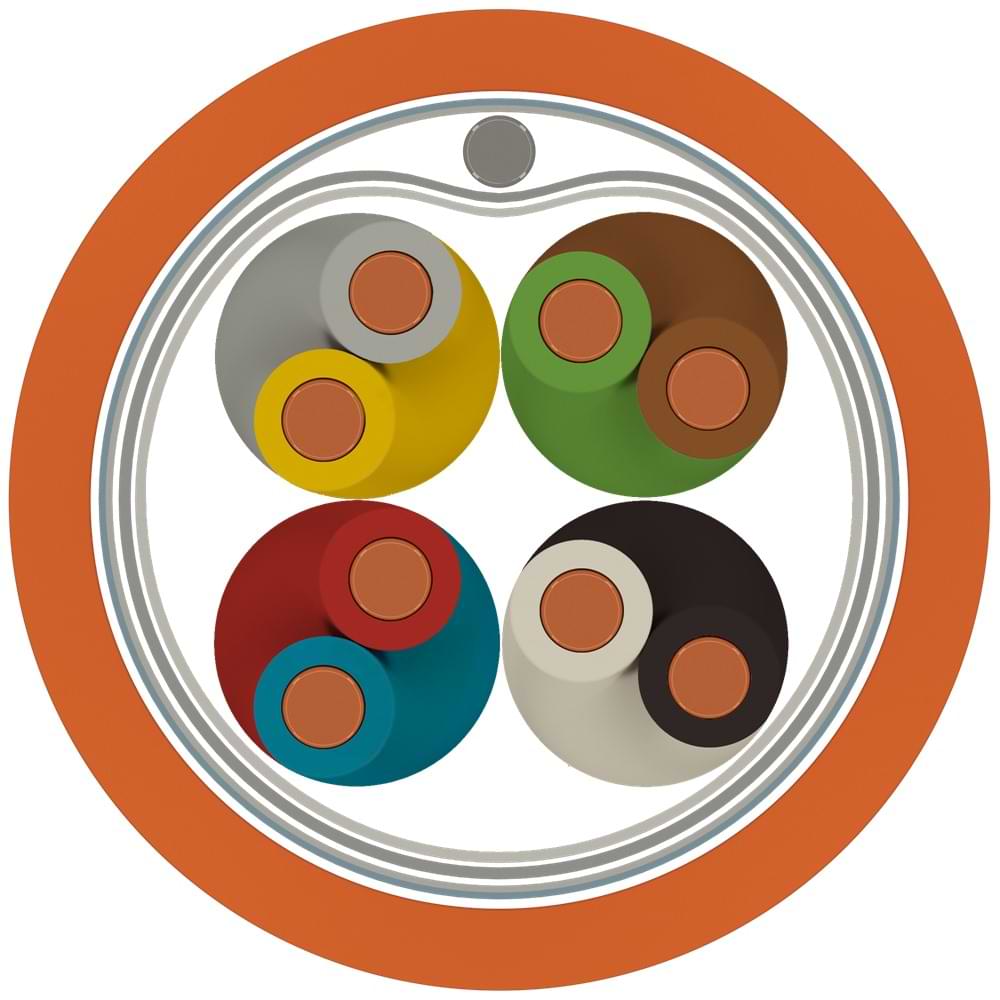

| 1 – İletken | : | Sınıf 1 elektrolitik mono bakır (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – İzole | : | Çapraz bağlı seramik formda polimer bileşke (VDE 0815) |
| 3 – Büküm | : | İzoleler çiftler halinde, dört çift bir arada grup halinde, gruplar da katmanlar halinde bükülür. |
| 4 – Ayırıcı | : | Polyester bant, cam elyaf bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 2008 (Turuncu) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.60 mm | 130.0 | 100 | 100 | 300 | 1000 |
| 0.80 mm | 73.2 | 100 | 100 | 300 | 1000 |
| 1.00 mm | 44.6 | 100 | 100 | 300 | 1000 |
| 1.50 mm² | 24.6 | 100 | 100 | 300 | 1000 |
| 2.50 mm² | 15.1 | 100 | 100 | 300 | 1000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Devre Bütünlüğü Testi (FE180) | Şok Testi ile Devre Bütünlüğü (PH120) | Kablo Sistemi Devre Bütünlüğü Testi (E30 / E60 / E90) |
|---|---|---|
| IEC 60331-21 | EN 50200, VDE 0482-200, BS EN 50200 | DIN 4102-12 E30 / E60 / E90 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -40°C ~ +70°C |

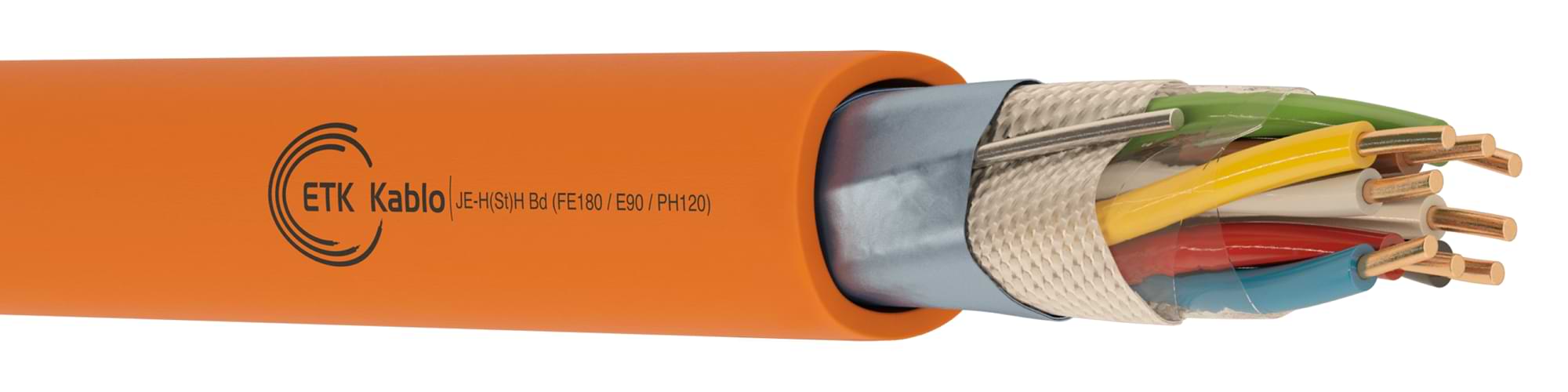

JE-H(St)H Bd FE180 E30 E60 E90 PH120 Yangına Dayanıklı Kablo
JE-H(St)H Bd FE180 E30 E60 E90 PH120, yangın sırasında sinyal ve kontrol devrelerinin sürekliliğini hedefleyen folyo ekranlı kablodur. Sınıf 1 mono bakır iletken, seramikleşen çapraz bağlı polimer izolasyon ve turuncu halojensiz dış kılıf içerir. Al/PET folyo ekran ve kalaylı bakır toprak teli, elektriksel ekranlama yapısını oluşturur.
FE180, PH120 ve E30/E60/E90 Arasındaki Fark
FE180, ilgili yangın testinin tanımlı koşullarında 180 dakikalık kablo devre bütünlüğünü ifade eder. PH120 ise EN 50200 kapsamında alev ve mekanik şok altında 120 dakikalık devre bütünlüğü sınıfıdır. PH120 ifadesi tek başına su püskürtme testi anlamına gelmez.
E30, E60 ve E90, DIN 4102-12 kapsamında kablo ile taşıma ve sabitleme sisteminin birlikte fonksiyonunu sürdürmesini değerlendirir. Bu süreler sırasıyla 30, 60 ve 90 dakikadır. Dolayısıyla projede test raporunun kapsadığı kabloyu, destekleri, kelepçeleri ve montaj aralıklarını birlikte esas alın.
Ayrıntılı karşılaştırma için FE180, PH120 ve E30–E90 kablo sınıfları rehberini inceleyebilirsiniz.
Kullanım Alanları
Bu ürün; bina içi haberleşme, ses, ölçüm ve kontrol devrelerinde yangın performansı isteyen projelere yöneliktir. Kablo seçiminde devre gerilimini, hat uzunluğunu, iletken ölçüsünü ve gerekli yangın sınıfını birlikte değerlendirin. Folyo ekran, dış elektromanyetik girişimin etkisini azaltmaya yardımcı olur; ekran bağlantısını proje gereksinimlerine göre yapın.
JE-H(St)H Bd Kablo Ölçüleri
Aşağıdaki seçenekler 0,8 mm çaplı iletken kullanır. Örneğin 2x2x0,8, iki çift halinde toplam dört iletkeni belirtir. Buradaki 0,8 değeri mm cinsinden iletken çapıdır; mm² cinsinden kesit alanı değildir.
| Kablo Ölçüsü | Çift Sayısı | İletken Sayısı | İletken Çapı (mm) |
|---|---|---|---|
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 1x2x0,8 | 1 | 2 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 2x2x0,8 | 2 | 4 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 3x2x0,8 | 3 | 6 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 4x2x0,8 | 4 | 8 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 5x2x0,8 | 5 | 10 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 6x2x0,8 | 6 | 12 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 8x2x0,8 | 8 | 16 | 0,8 |
| JE-H(St)H Bd FE180 E30/E60/E90 PH120 10x2x0,8 | 10 | 20 | 0,8 |
Tablo, teknik föydeki ölçü seçeneklerini gösterir. Gerekli E sınıfı için seçtiğiniz ölçünün ve montaj düzeninin ilgili sistem raporu kapsamında olduğunu doğrulayın.
Halojensiz Kılıf ve Yangın Performansı
Halojensiz kılıf ve düşük duman özellikleri, kablonun yangına tepkisiyle ilgilidir. Devre bütünlüğü ise ayrı testlerle değerlendirilir. Bu nedenle malzeme özelliklerini, yangın testlerini ve proje belge gereksinimlerini ayrı ayrı kontrol edin. Diğer seçenekleri yangına dayanıklı kablolar kategorisinde bulabilirsiniz.
Fiyat ve Teklif Talebi
Fiyat; çift sayısı, iletken ölçüsü, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinizde tam ürün adını, gerekli E30/E60/E90 sınıfını, kablo ölçüsünü ve teslimat yerini belirtin. Ayrıca montaj sistemi şartlarını ve istediğiniz test belgelerini paylaşın.
500 ve 1000 metre ambalaj seçenekleri, güncel fiyat ve teslim süresi için ETK Kablo ile iletişime geçin.
