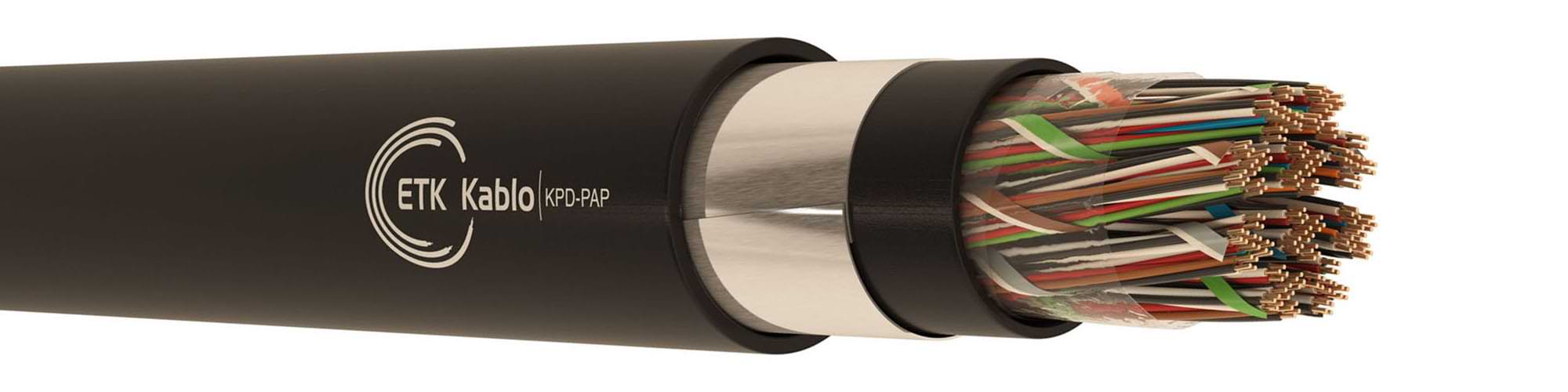

KPD-PAP Harici Telefon Kablosu

Ürün Kodu: A-02YS2Y(L)2Y

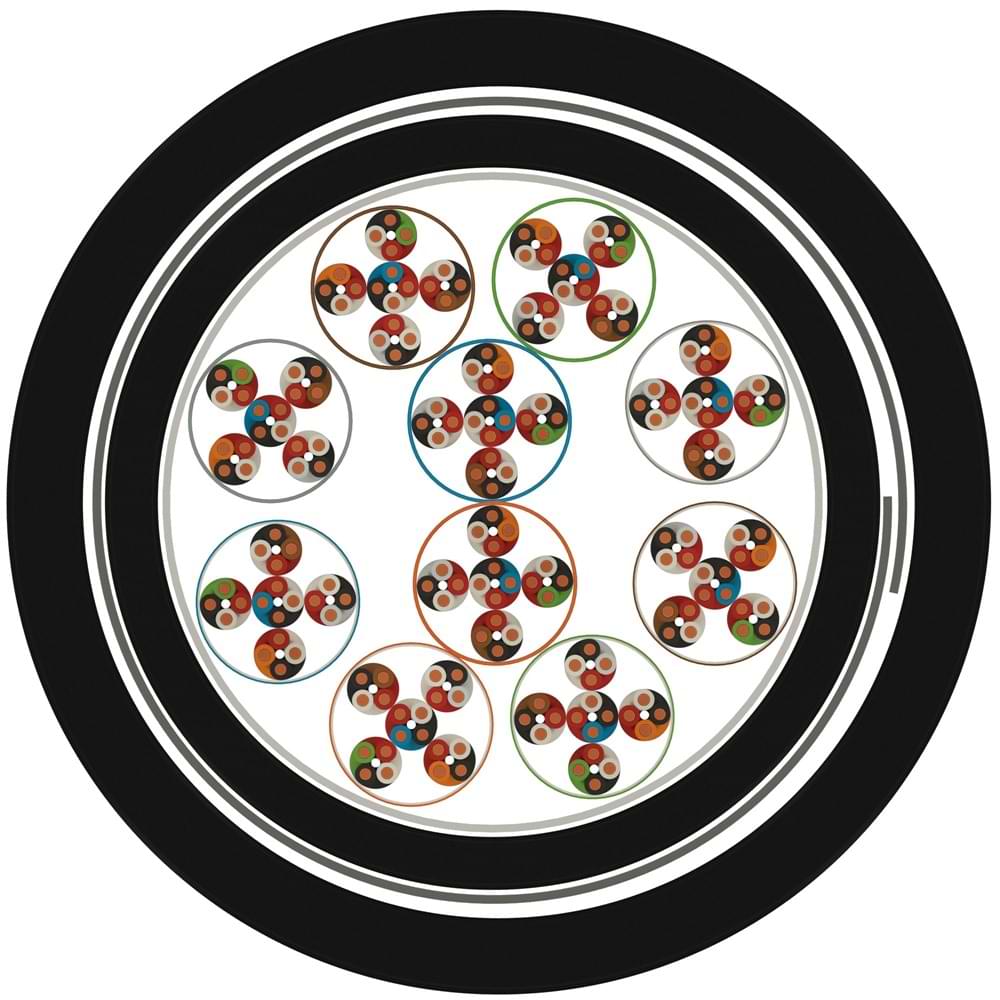

1 – İletken	:	Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre).
2 – İzole	:	Farklı renklerde solid polietilen tabakası ile kaplanmış köpüklü polietilen (BS 6234 Tip 03 – ASTM D 1248).
3 – Büküm	:	Dörtlülerden veya perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi.
4 – Sargı	:	Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır.
5 – İç Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen iç kılıf (ASTM D 1248).
6 – Ekran	:	Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır.
7 – Dış Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248).

	İletken Çapı
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
İletken Direnci Ω/km (20 °C)
Maksimum Ortalama	139,4	89,4	62,1	58	57	35	27,6
Maksimum Bireysel	146,6	93	64,6	60	58	37	28,8
İzolasyon Direnci	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Efektif Kapasite
Maksimum Ortalama	50	50	45	45	45	45	45
Maksimum Bireysel	56	56	51	51	51	51	51
Kapasite Dengesizliği
Perler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	350	350	325	325	325	325	325
Komşu Dörtler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	275	275	270	270	270	270	270
Ekrana Karşı
Maksimum Ortalama	500	500	325	325	325	325	325
Maksimum Bireysel	2000	2000	1300	1300	1300	1300	1300
Dielektrik Kuvveti
V (DC, 1 dakika)
Per – Per	1400	1400	2000	2000	2000	2400	3000
Per – Ekran	1400	1400	2000	2000	2000	2400	3000
V (DC, 3 saniye)
Per – Ekran	9000	9000	9000	9000	9000	9000	9000

KPD-PAP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.110.4.5.1.0040.0.0002	–	2	0,4	7,8	4,8	56	1000/2000
3.110.4.5.1.0040.0.0004	–	4	0,4	8,2	9,5	64	1000/2000
3.110.4.5.1.0040.0.0006	–	6	0,4	9,1	14,3	78	1000/2000
3.110.4.5.1.0040.0.0010	–	10	0,4	9,3	23,7	90	1000/2000
3.110.4.5.1.0040.0.0020	–	20	0,4	10,8	47,4	131	1200
3.110.4.5.1.0040.0.0030	–	30	0,4	13	71,1	178	1200
3.110.4.5.1.0040.0.0040	–	40	0,4	13,8	94,8	212	1200
3.110.4.5.1.0040.0.0050	–	50	0,4	14,7	118,5	249	1200
3.110.4.5.1.0040.0.0070	–	70	0,4	16	165,9	313	1200
3.110.4.5.1.0040.0.0080	–	80	0,4	16,7	189,6	348	1200
3.110.4.5.1.0040.0.0100	–	100	0,4	18,3	241,6	422	1200
3.110.4.5.1.0040.0.0150	–	150	0,4	22	362,4	596	1000
3.110.4.5.1.0040.0.0200	–	200	0,4	23,9	483,2	754	1000
3.110.4.5.1.0040.0.0250	–	250	0,4	26,2	604	921	1000
3.110.4.5.1.0040.0.0300	–	300	0,4	28,4	724,8	1092	1000
3.110.4.5.1.0040.0.0350	–	350	0,4	29,5	845,5	1242	1000
3.110.4.5.1.0040.0.0400	–	400	0,4	31,5	966,3	1407	500
3.110.4.5.1.0040.0.0500	–	500	0,4	35,7	1207,9	1745	500
3.110.4.5.1.0040.0.0600	–	600	0,4	38,5	1449,5	2062	500
3.110.4.5.1.0040.0.0700	–	700	0,4	40,1	1691	2356	400
3.110.4.5.1.0040.0.0800	–	800	0,4	43,3	1932,6	2700	400
3.110.4.5.1.0040.0.0900	–	900	0,4	46,4	2174,2	3015	400
3.110.4.5.1.0040.0.1000	–	1000	0,4	49,1	2415,8	3358	400
3.110.4.5.1.0040.0.1200	–	1200	0,4	52,2	2898,9	3952	300
3.110.4.5.1.0040.0.1500	–	1500	0,4	58,6	3623,6	4908	300
3.110.4.5.1.0040.0.1600	–	1600	0,4	60,1	3865,2	5206	300
3.110.4.5.1.0040.0.1800	–	1800	0,4	64,4	4348,3	5864	300
3.110.4.5.1.0040.0.2100	–	2100	0,4	68,5	5073	6757	250
3.110.4.5.1.0040.0.2400	–	2400	0,4	71,2	5797,8	7623	250

KPD-PAP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.110.4.5.1.0050.0.0002	–	2	0,5	8,1	7,5	62	1000/2000
3.110.4.5.1.0050.0.0004	–	4	0,5	8,6	14,9	73	1000/2000
3.110.4.5.1.0050.0.0006	–	6	0,5	9,7	22,3	92	1000/2000
3.110.4.5.1.0050.0.0010	–	10	0,5	9,7	37,1	109	1000/2000
3.110.4.5.1.0050.0.0020	–	20	0,5	11,7	74,1	167	1200
3.110.4.5.1.0050.0.0030	–	30	0,5	14,2	111,1	233	1200
3.110.4.5.1.0050.0.0040	–	40	0,5	15,1	148,1	281	1200
3.110.4.5.1.0050.0.0050	–	50	0,5	16,4	185,2	335	1200
3.110.4.5.1.0050.0.0070	–	70	0,5	17,9	259,2	434	1200
3.110.4.5.1.0050.0.0080	–	80	0,5	18,8	296,2	481	1200
3.110.4.5.1.0050.0.0100	–	100	0,5	20,7	377,5	588	1000
3.110.4.5.1.0050.0.0150	–	150	0,5	24,9	566,2	843	1000
3.110.4.5.1.0050.0.0200	–	200	0,5	27,4	755	1083	1000
3.110.4.5.1.0050.0.0250	–	250	0,5	30	943,7	1327	1000
3.110.4.5.1.0050.0.0300	–	300	0,5	32,4	1132,4	1566	500
3.110.4.5.1.0050.0.0350	–	350	0,5	33,7	1321,1	1789	500
3.110.4.5.1.0050.0.0400	–	400	0,5	36,2	1509,9	2043	500
3.110.4.5.1.0050.0.0500	–	500	0,5	41,3	1887,3	2547	400
3.110.4.5.1.0050.0.0600	–	600	0,5	44,5	2264,8	3015	400
3.110.4.5.1.0050.0.0700	–	700	0,5	46,4	2642,2	3459	400
3.110.4.5.1.0050.0.0800	–	800	0,5	50,1	3019,7	3959	300
3.110.4.5.1.0050.0.0900	–	900	0,5	53,7	3397,1	4425	300
3.110.4.5.1.0050.0.1000	–	1000	0,5	56,8	3774,6	4926	300
3.110.4.5.1.0050.0.1200	–	1200	0,5	61,1	4529,5	5867	300
3.110.4.5.1.0050.0.1500	–	1500	0,5	68,2	5661,9	7262	250
3.110.4.5.1.0050.0.1600	–	1600	0,5	70,3	6039,3	7732	250
3.110.4.5.1.0050.0.1800	–	1800	0,5	74,9	6794,2	8678	250

KPD-PAP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.110.4.5.1.0060.0.0002	–	2	0,6	8,8	10,7	72	1000/2000
3.110.4.5.1.0060.0.0004	–	4	0,6	9,4	21,4	90	1000/2000
3.110.4.5.1.0060.0.0006	–	6	0,6	10,9	32	114	1200
3.110.4.5.1.0060.0.0010	–	10	0,6	11,2	53,4	143	1200
3.110.4.5.1.0060.0.0020	–	20	0,6	13,6	106,7	225	1200
3.110.4.5.1.0060.0.0030	–	30	0,6	17	160	316	1200
3.110.4.5.1.0060.0.0040	–	40	0,6	18,3	213,3	390	1200
3.110.4.5.1.0060.0.0050	–	50	0,6	19,7	266,6	465	1200
3.110.4.5.1.0060.0.0070	–	70	0,6	21,9	373,2	611	1000
3.110.4.5.1.0060.0.0080	–	80	0,6	23,2	426,6	685	1000
3.110.4.5.1.0060.0.0100	–	100	0,6	25,9	543,6	851	1000
3.110.4.5.1.0060.0.0150	–	150	0,6	32	815,4	1241	500
3.110.4.5.1.0060.0.0200	–	200	0,6	35,4	1087,1	1605	500
3.110.4.5.1.0060.0.0250	–	250	0,6	38,9	1358,9	1968	500
3.110.4.5.1.0060.0.0300	–	300	0,6	42,2	1630,7	2338	400
3.110.4.5.1.0060.0.0350	–	350	0,6	44,1	1902,4	2683	400
3.110.4.5.1.0060.0.0400	–	400	0,6	47	2174,2	3031	400
3.110.4.5.1.0060.0.0500	–	500	0,6	53,7	2717,7	3788	300
3.110.4.5.1.0060.0.0600	–	600	0,6	58,4	3261,3	4521	300
3.110.4.5.1.0060.0.0700	–	700	0,6	61,5	3804,8	5233	300
3.110.4.5.1.0060.0.0800	–	800	0,6	65,6	4348,3	5922	250
3.110.4.5.1.0060.0.0900	–	900	0,6	69,6	4891,9	6520	250

KPD-PAP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.110.4.5.1.0080.0.0002	–	2	0,8	9,7	19	89	1000/2000
3.110.4.5.1.0080.0.0004	–	4	0,8	10,5	38	118	1200
3.110.4.5.1.0080.0.0006	–	6	0,8	12,5	56,9	157	1200
3.110.4.5.1.0080.0.0010	–	10	0,8	12,9	94,8	205	1200
3.110.4.5.1.0080.0.0020	–	20	0,8	16,1	189,6	342	1200
3.110.4.5.1.0080.0.0030	–	30	0,8	20,8	284,4	500	1000
3.110.4.5.1.0080.0.0040	–	40	0,8	22,6	379,2	624	1000
3.110.4.5.1.0080.0.0050	–	50	0,8	24,8	473,9	757	1000
3.110.4.5.1.0080.0.0070	–	70	0,8	27,4	663,5	1001	1000
3.110.4.5.1.0080.0.0080	–	80	0,8	29,5	758,3	1145	1000
3.110.4.5.1.0080.0.0100	–	100	0,8	33,1	966,3	1427	500
3.110.4.5.1.0080.0.0150	–	150	0,8	41,5	1449,5	2117	400
3.110.4.5.1.0080.0.0200	–	200	0,8	45,7	1932,6	2729	400
3.110.4.5.1.0080.0.0250	–	250	0,8	50,8	2415,8	3380	300
3.110.4.5.1.0080.0.0300	–	300	0,8	55,3	2898,9	4033	300
3.110.4.5.1.0080.0.0350	–	350	0,8	57,6	3382	4617	300
3.110.4.5.1.0080.0.0400	–	400	0,8	62,1	3865,2	5279	300
3.110.4.5.1.0080.0.0500	–	500	0,8	70,8	4831,5	6569	250
3.110.4.5.1.0080.0.0600	–	600	0,8	76,9	5797,8	7830	250

KPD-PAP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.110.4.5.1.0090.0.0002	–	2	0,9	9,9	24	96	1000/2000
3.110.4.5.1.0090.0.0004	–	4	0,9	10,8	48	131	1200
3.110.4.5.1.0090.0.0006	–	6	0,9	12,9	72	177	1200
3.110.4.5.1.0090.0.0010	–	10	0,9	13,4	120	236	1200
3.110.4.5.1.0090.0.0020	–	20	0,9	16,8	240	400	1200
3.110.4.5.1.0090.0.0030	–	30	0,9	21,8	359,9	585	1000
3.110.4.5.1.0090.0.0040	–	40	0,9	23,7	479,9	736	1000
3.110.4.5.1.0090.0.0050	–	50	0,9	26	599,8	899	1000
3.110.4.5.1.0090.0.0070	–	70	0,9	29,3	839,7	1211	1000
3.110.4.5.1.0090.0.0080	–	80	0,9	31,3	959,7	1377	500
3.110.4.5.1.0090.0.0100	–	100	0,9	35,5	1223	1739	500
3.110.4.5.1.0090.0.0150	–	150	0,9	43,8	1834,5	2538	400
3.110.4.5.1.0090.0.0200	–	200	0,9	48,9	2446	3331	400
3.110.4.5.1.0090.0.0250	–	250	0,9	53,7	3057,4	4078	300
3.110.4.5.1.0090.0.0300	–	300	0,9	58,4	3668,9	4865	300
3.110.4.5.1.0090.0.0350	–	350	0,9	61,5	4280,4	5639	300
3.110.4.5.1.0090.0.0400	–	400	0,9	65,7	4891,9	6386	250
3.110.4.5.1.0090.0.0500	–	500	0,9	75,5	6114,8	8018	250
3.110.4.5.1.0090.0.0600	–	600	0,9	82,1	7337,8	9555	200

KPD-PAP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.111.1.5.1.0040.0.0002	–	2	0,4	7,8	4,8	55	1000/2000
3.111.1.5.1.0040.0.0004	–	4	0,4	8,6	9,5	70	1000/2000
3.111.1.5.1.0040.0.0005	–	5	0,4	8,7	11,9	73	1000/2000
3.111.1.5.1.0040.0.0006	–	6	0,4	9,5	14,3	81	1000/2000
3.111.1.5.1.0040.0.0010	–	10	0,4	9,5	23,7	93	1000/2000
3.111.1.5.1.0040.0.0020	–	20	0,4	11,4	47,4	138	1200
3.111.1.5.1.0040.0.0025	–	25	0,4	12,7	59,3	162	1200
3.111.1.5.1.0040.0.0030	–	30	0,4	13,5	71,1	185	1200
3.111.1.5.1.0040.0.0040	–	40	0,4	14,4	94,8	219	1200
3.111.1.5.1.0040.0.0050	–	50	0,4	15,4	118,5	257	1200
3.111.1.5.1.0040.0.0070	–	70	0,4	16,8	165,9	325	1200
3.111.1.5.1.0040.0.0080	–	80	0,4	17,6	189,6	359	1200
3.111.1.5.1.0040.0.0100	–	100	0,4	19,3	241,6	435	1200
3.111.1.5.1.0040.0.0150	–	150	0,4	23,3	362,4	617	1000
3.111.1.5.1.0040.0.0200	–	200	0,4	25,5	483,2	783	1000
3.111.1.5.1.0040.0.0250	–	250	0,4	28,2	604	965	1000
3.111.1.5.1.0040.0.0300	–	300	0,4	30,1	724,8	1127	500
3.111.1.5.1.0040.0.0350	–	350	0,4	31,5	845,5	1290	500
3.111.1.5.1.0040.0.0400	–	400	0,4	33,5	966,3	1450	500
3.111.1.5.1.0040.0.0500	–	500	0,4	38	1207,9	1798	500
3.111.1.5.1.0040.0.0600	–	600	0,4	41	1449,5	2124	400
3.111.1.5.1.0040.0.0700	–	700	0,4	43,1	1691	2450	400
3.111.1.5.1.0040.0.0800	–	800	0,4	46,1	1932,6	2780	400
3.111.1.5.1.0040.0.0900	–	900	0,4	50,1	2174,2	3145	300
3.111.1.5.1.0040.0.1000	–	1000	0,4	52,4	2415,8	3459	300
3.111.1.5.1.0040.0.1200	–	1200	0,4	56,3	2898,9	4115	300
3.111.1.5.1.0040.0.1500	–	1500	0,4	63,1	3623,6	5103	300
3.111.1.5.1.0040.0.1600	–	1600	0,4	64,8	3865,2	5410	300
3.111.1.5.1.0040.0.1800	–	1800	0,4	69,4	4348,3	6095	250
3.111.1.5.1.0040.0.2100	–	2100	0,4	73,9	5073	7010	250
3.111.1.5.1.0040.0.2400	–	2400	0,4	76,7	5797,8	7901	250

KPD-PAP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.111.1.5.1.0050.0.0002	–	2	0,5	8,1	7,5	60	1000/2000
3.111.1.5.1.0050.0.0004	–	4	0,5	9,1	14,9	78	1000/2000
3.111.1.5.1.0050.0.0005	–	5	0,5	9,2	18,6	83	1000/2000
3.111.1.5.1.0050.0.0006	–	6	0,5	10,1	22,3	96	1200
3.111.1.5.1.0050.0.0010	–	10	0,5	10,1	37,1	113	1200
3.111.1.5.1.0050.0.0020	–	20	0,5	12,3	74,1	175	1200
3.111.1.5.1.0050.0.0025	–	25	0,5	14,2	92,6	217	1200
3.111.1.5.1.0050.0.0030	–	30	0,5	14,8	111,1	240	1200
3.111.1.5.1.0050.0.0040	–	40	0,5	15,9	148,1	291	1200
3.111.1.5.1.0050.0.0050	–	50	0,5	17	185,2	343	1200
3.111.1.5.1.0050.0.0070	–	70	0,5	18,7	259,2	442	1200
3.111.1.5.1.0050.0.0080	–	80	0,5	19,7	296,2	494	1200
3.111.1.5.1.0050.0.0100	–	100	0,5	21,9	377,5	610	1000
3.111.1.5.1.0050.0.0150	–	150	0,5	26,5	566,2	872	1000
3.111.1.5.1.0050.0.0200	–	200	0,5	29,3	755	1124	1000
3.111.1.5.1.0050.0.0250	–	250	0,5	32	943,7	1369	500
3.111.1.5.1.0050.0.0300	–	300	0,5	34,9	1132,4	1635	500
3.111.1.5.1.0050.0.0350	–	350	0,5	36,3	1321,1	1864	500
3.111.1.5.1.0050.0.0400	–	400	0,5	38,8	1509,9	2117	500
3.111.1.5.1.0050.0.0500	–	500	0,5	44,1	1887,3	2628	400
3.111.1.5.1.0050.0.0600	–	600	0,5	47,6	2264,8	3109	400
3.111.1.5.1.0050.0.0700	–	700	0,5	50,2	2642,2	3604	300
3.111.1.5.1.0050.0.0800	–	800	0,5	53,5	3019,7	4075	300
3.111.1.5.1.0050.0.0900	–	900	0,5	58,1	3397,1	4606	300
3.111.1.5.1.0050.0.1000	–	1000	0,5	61,4	3774,6	5125	300
3.111.1.5.1.0050.0.1200	–	1200	0,5	65,4	4529,5	6038	250
3.111.1.5.1.0050.0.1500	–	1500	0,5	73,3	5661,9	7496	250
3.111.1.5.1.0050.0.1600	–	1600	0,5	75,9	6039,3	8020	250
3.111.1.5.1.0050.0.1800	–	1800	0,5	80,5	6794,2	8953	200

KPD-PAP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.111.1.5.1.0060.0.0002	–	2	0,6	8,8	10,7	71	1000/2000
3.111.1.5.1.0060.0.0004	–	4	0,6	10,1	21,4	96	1200
3.111.1.5.1.0060.0.0005	–	5	0,6	10,3	26,7	105	1200
3.111.1.5.1.0060.0.0006	–	6	0,6	11,4	32	119	1200
3.111.1.5.1.0060.0.0010	–	10	0,6	11,6	53,4	147	1200
3.111.1.5.1.0060.0.0020	–	20	0,6	14,5	106,7	238	1200
3.111.1.5.1.0060.0.0025	–	25	0,6	16,2	133,3	282	1200
3.111.1.5.1.0060.0.0030	–	30	0,6	17,9	160	330	1200
3.111.1.5.1.0060.0.0040	–	40	0,6	19,3	213,3	408	1200
3.111.1.5.1.0060.0.0050	–	50	0,6	21,1	266,6	488	1000
3.111.1.5.1.0060.0.0070	–	70	0,6	23,3	373,2	636	1000
3.111.1.5.1.0060.0.0080	–	80	0,6	24,8	426,6	720	1000
3.111.1.5.1.0060.0.0100	–	100	0,6	27,6	543,6	882	1000
3.111.1.5.1.0060.0.0150	–	150	0,6	34,1	815,4	1290	500
3.111.1.5.1.0060.0.0200	–	200	0,6	37,8	1087,1	1667	500
3.111.1.5.1.0060.0.0250	–	250	0,6	42	1358,9	2069	400
3.111.1.5.1.0060.0.0300	–	300	0,6	45,4	1630,7	2441	400
3.111.1.5.1.0060.0.0350	–	350	0,6	47,3	1902,4	2785	400
3.111.1.5.1.0060.0.0400	–	400	0,6	51	2174,2	3188	300
3.111.1.5.1.0060.0.0500	–	500	0,6	58,2	2717,7	3970	300
3.111.1.5.1.0060.0.0600	–	600	0,6	63,3	3261,3	4731	300
3.111.1.5.1.0060.0.0700	–	700	0,6	66	3804,8	5415	250
3.111.1.5.1.0060.0.0800	–	800	0,6	71,1	4348,3	6183	250
3.111.1.5.1.0060.0.0900	–	900	0,6	77,1	4891,9	6979	250

Yeni sekmede aç İndir

Notlar:
Referans Standardı: TS EN 60708

KPD-PAP Harici Telefon Kablosu

Kurumsal

Ürün Grupları

Kalite

Teknik Bilgiler

İnsan Kaynakları

İletişim
