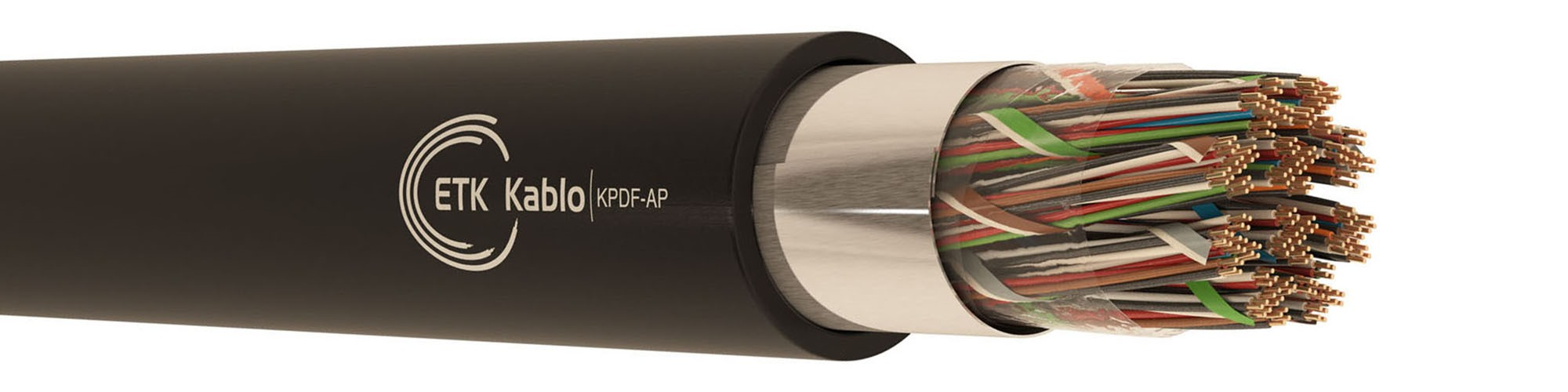

KPDF-AP Harici Telefon Kablosu

Ürün Kodu: A-02YSF(L)2Y

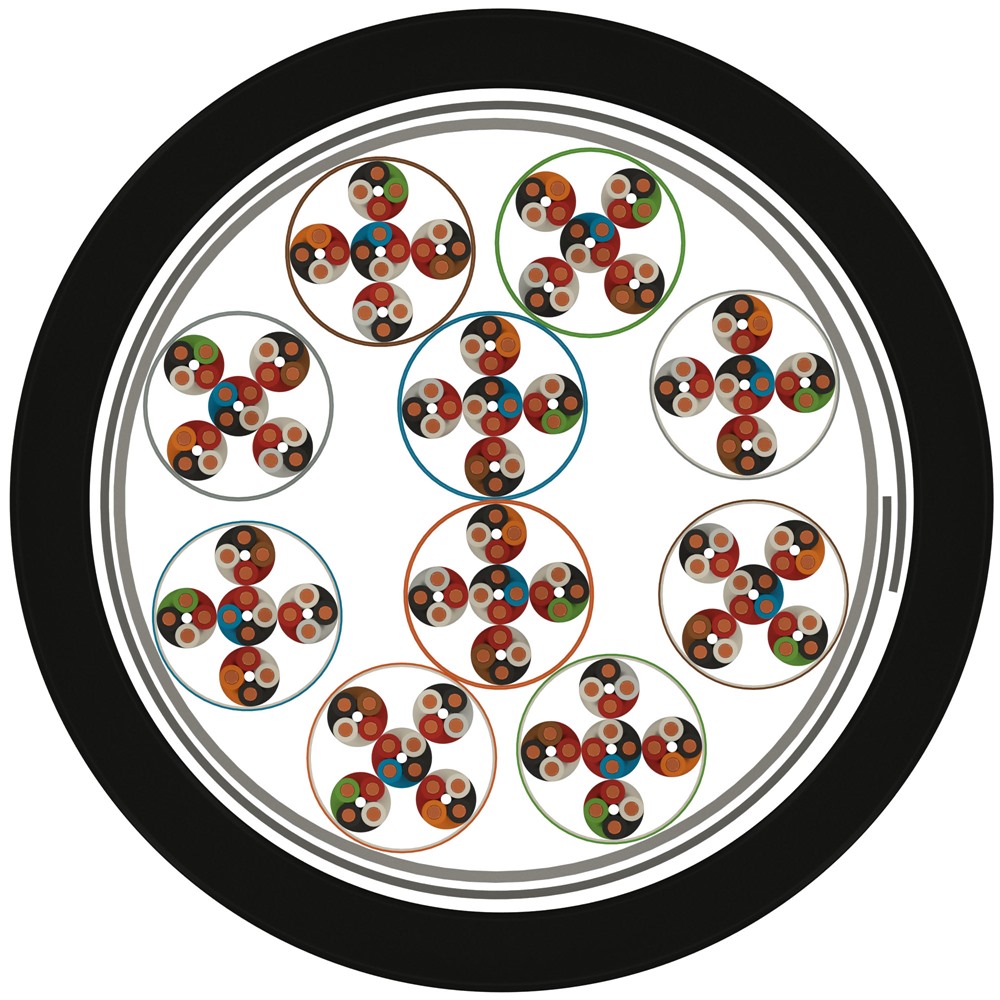

1 – İletken	:	Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre).
2 – İzole	:	Farklı renklerde solid polietilen tabakası ile kaplanmış köpüklü polietilen (BS 6234 Tip 03 – ASTM D 1248).
3 – Büküm	:	Dörtlülerden veya perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi.
4 – Dolgu Materyali	:	Kablo özü, içerisindeki hava boşluklarından suyun ilerlemesini önlemek için, özel bir dolgu malzemesi (jel) ile doldurulur.
5 – Sargı	:	Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır.
6 – Dolgu Materyali	:	Sargı ile ekran arasına, su sızdırmazlığını sağlamak amacıyla yeterli miktarda ikinci bir dolgu malzemesi (jel) uygulanır.
7 – Ekran	:	Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır.
8 – Dış Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248).

	İletken Çapı
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
İletken Direnci Ω/km (20 °C)
Maksimum Ortalama	139,4	89,4	62,1	58	57	35	27,6
Maksimum Bireysel	146,6	93	64,6	60	58	37	28,8
İzolasyon Direnci	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Efektif Kapasite
Maksimum Ortalama	50	50	45	45	45	45	45
Maksimum Bireysel	56	56	51	51	51	51	51
Kapasite Dengesizliği
Perler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	350	350	325	325	325	325	325
Komşu Dörtler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	275	275	270	270	270	270	270
Ekrana Karşı
Maksimum Ortalama	500	500	325	325	325	325	325
Maksimum Bireysel	2000	2000	1300	1300	1300	1300	1300
Dielektrik Kuvveti
V (DC, 1 dakika)
Per – Per	1400	1400	2000	2000	2000	2400	3000
Per – Ekran	1400	1400	2000	2000	2000	2400	3000

KPDF-AP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.120.4.5.1.0040.0.0002	–	2	0,4	6,7	4,8	48	1500
3.120.4.5.1.0040.0.0004	–	4	0,4	6,8	9,5	52	1500
3.120.4.5.1.0040.0.0006	–	6	0,4	7,8	14,3	68	1500
3.120.4.5.1.0040.0.0010	–	10	0,4	8,2	23,7	80	1500
3.120.4.5.1.0040.0.0020	–	20	0,4	10	47,4	125	1500
3.120.4.5.1.0040.0.0030	–	30	0,4	13	71,1	182	1500
3.120.4.5.1.0040.0.0040	–	40	0,4	14	94,8	219	1500
3.120.4.5.1.0040.0.0050	–	50	0,4	15	118,5	259	1000
3.120.4.5.1.0040.0.0070	–	70	0,4	16	165,9	330	1000
3.120.4.5.1.0040.0.0080	–	80	0,4	17	189,6	369	1000
3.120.4.5.1.0040.0.0100	–	100	0,4	18	241,6	456	1000
3.120.4.5.1.0040.0.0150	–	150	0,4	22	362,4	672	500
3.120.4.5.1.0040.0.0200	–	200	0,4	24	483,2	848	500
3.120.4.5.1.0040.0.0250	–	250	0,4	27	604	1036	500
3.120.4.5.1.0040.0.0300	–	300	0,4	29	724,8	1223	500
3.120.4.5.1.0040.0.0350	–	350	0,4	30	845,5	1375	500
3.120.4.5.1.0040.0.0400	–	400	0,4	32	966,3	1574	500
3.120.4.5.1.0040.0.0500	–	500	0,4	36	1207,9	1979	500
3.120.4.5.1.0040.0.0600	–	600	0,4	39	1449,5	2359	500
3.120.4.5.1.0040.0.0700	–	700	0,4	41	1691	2674	500
3.120.4.5.1.0040.0.0800	–	800	0,4	44	1932,6	3050	300
3.120.4.5.1.0040.0.0900	–	900	0,4	48	2174,2	3516	300
3.120.4.5.1.0040.0.1000	–	1000	0,4	50	2415,8	3891	300
3.120.4.5.1.0040.0.1200	–	1200	0,4	54	2898,9	4553	300
3.120.4.5.1.0040.0.1500	–	1500	0,4	60	3623,6	5687	250
3.120.4.5.1.0040.0.1600	–	1600	0,4	61	3865,2	6038	250
3.120.4.5.1.0040.0.1800	–	1800	0,4	66	4348,3	6877	200
3.120.4.5.1.0040.0.2100	–	2100	0,4	70	5073	7943	200
3.120.4.5.1.0040.0.2400	–	2400	0,4	73	5797,8	8852	200

KPDF-AP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.120.4.5.1.0050.0.0002	–	2	0,5	7,2	7,4	56	1500
3.120.4.5.1.0050.0.0004	–	4	0,5	7,3	14,8	62	1500
3.120.4.5.1.0050.0.0006	–	6	0,5	8,5	22,3	84	1500
3.120.4.5.1.0050.0.0010	–	10	0,5	9	36,9	102	1500
3.120.4.5.1.0050.0.0020	–	20	0,5	12	73,7	164	1500
3.120.4.5.1.0050.0.0030	–	30	0,5	14	111,1	248	1500
3.120.4.5.1.0050.0.0040	–	40	0,5	15	148,1	303	1500
3.120.4.5.1.0050.0.0050	–	50	0,5	17	184,3	362	1000
3.120.4.5.1.0050.0.0070	–	70	0,5	18	259,2	467	1000
3.120.4.5.1.0050.0.0080	–	80	0,5	19	296,2	524	500
3.120.4.5.1.0050.0.0100	–	100	0,5	21	377,5	658	500
3.120.4.5.1.0050.0.0150	–	150	0,5	26	566,2	978	500
3.120.4.5.1.0050.0.0200	–	200	0,5	29	755	1245	500
3.120.4.5.1.0050.0.0250	–	250	0,5	32	943,7	1525	500
3.120.4.5.1.0050.0.0300	–	300	0,5	34	1132,4	1814	500
3.120.4.5.1.0050.0.0350	–	350	0,5	36	1321,1	2046	500
3.120.4.5.1.0050.0.0400	–	400	0,5	38	1509,9	2341	500
3.120.4.5.1.0050.0.0500	–	500	0,5	43	1887,3	2953	500
3.120.4.5.1.0050.0.0600	–	600	0,5	47	2264,8	3522	300
3.120.4.5.1.0050.0.0700	–	700	0,5	49	2642,2	3983	300
3.120.4.5.1.0050.0.0800	–	800	0,5	53	3019,7	4566	300
3.120.4.5.1.0050.0.0900	–	900	0,5	57	3397,1	5223	300
3.120.4.5.1.0050.0.1000	–	1000	0,5	59	3774,6	5768	250
3.120.4.5.1.0050.0.1200	–	1200	0,5	64	4529,5	6846	250
3.120.4.5.1.0050.0.1500	–	1500	0,5	72	5661,9	8577	200
3.120.4.5.1.0050.0.1600	–	1600	0,5	74	6039,3	9114	200
3.120.4.5.1.0050.0.1800	–	1800	0,5	79	6794,2	10324	200

KPDF-AP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.120.4.5.1.0060.0.0002	–	2	0,6	8	10,7	68	1000/2000
3.120.4.5.1.0060.0.0004	–	4	0,6	8,1	21,4	77	1000/2000
3.120.4.5.1.0060.0.0006	–	6	0,6	9,7	32	108	1000/2000
3.120.4.5.1.0060.0.0010	–	10	0,6	11	53,4	134	1200
3.120.4.5.1.0060.0.0020	–	20	0,6	13	106,7	224	1200
3.120.4.5.1.0060.0.0030	–	30	0,6	17	160	346	1200
3.120.4.5.1.0060.0.0040	–	40	0,6	18	213,3	426	1200
3.120.4.5.1.0060.0.0050	–	50	0,6	20	266,6	515	1200
3.120.4.5.1.0060.0.0070	–	70	0,6	22	373,2	667	1200
3.120.4.5.1.0060.0.0080	–	80	0,6	23	426,6	755	1200
3.120.4.5.1.0060.0.0100	–	100	0,6	26	543,6	961	1000
3.120.4.5.1.0060.0.0150	–	150	0,6	33	815,4	1454	1000
3.120.4.5.1.0060.0.0200	–	200	0,6	36	1087,1	1847	1000
3.120.4.5.1.0060.0.0250	–	250	0,6	40	1358,9	2267	1000
3.120.4.5.1.0060.0.0300	–	300	0,6	43	1630,7	2700	1000
3.120.4.5.1.0060.0.0350	–	350	0,6	45	1902,4	3042	500
3.120.4.5.1.0060.0.0400	–	400	0,6	48	2174,2	3488	500
3.120.4.5.1.0060.0.0500	–	500	0,6	55	2717,7	4435	400
3.120.4.5.1.0060.0.0600	–	600	0,6	60	3261,3	5267	400
3.120.4.5.1.0060.0.0700	–	700	0,6	62	3804,8	5952	400
3.120.4.5.1.0060.0.0800	–	800	0,6	67	4348,3	6813	300
3.120.4.5.1.0060.0.0900	–	900	0,6	72	4891,9	7790	300
3.120.4.5.1.0060.0.1000	–	1000	0,6	76	5435,4	8703	300
3.120.4.5.1.0060.0.1200	–	1200	0,6	81	6522,5	10210	250

KPDF-AP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.120.4.5.1.0080.0.0002	–	2	0,8	9	19	88	1000/2000
3.120.4.5.1.0080.0.0004	–	4	0,8	9,1	38	105	1200
3.120.4.5.1.0080.0.0006	–	6	0,8	12	56,9	152	1200
3.120.4.5.1.0080.0.0010	–	10	0,8	12	94,8	195	1200
3.120.4.5.1.0080.0.0020	–	20	0,8	16	189,6	343	1200
3.120.4.5.1.0080.0.0030	–	30	0,8	20	284,4	544	1200
3.120.4.5.1.0080.0.0040	–	40	0,8	22	379,2	676	1200
3.120.4.5.1.0080.0.0050	–	50	0,8	25	473,9	829	1000
3.120.4.5.1.0080.0.0070	–	70	0,8	28	663,5	1098	1000
3.120.4.5.1.0080.0.0080	–	80	0,8	29	758,3	1247	1000
3.120.4.5.1.0080.0.0100	–	100	0,8	33	966,3	1585	1000
3.120.4.5.1.0080.0.0150	–	150	0,8	41	1449,5	2423	500
3.120.4.5.1.0080.0.0200	–	200	0,8	46	1932,6	3096	500
3.120.4.5.1.0080.0.0250	–	250	0,8	50	2415,8	3830	400
3.120.4.5.1.0080.0.0300	–	300	0,8	54	2898,9	4529	400
3.120.4.5.1.0080.0.0350	–	350	0,8	57	3382	5123	300
3.120.4.5.1.0080.0.0400	–	400	0,8	61	3865,2	5859	300
3.120.4.5.1.0080.0.0500	–	500	0,8	70	4831,5	7488	300
3.120.4.5.1.0080.0.0600	–	600	0,8	76	5797,8	8906	250
3.120.4.5.1.0080.0.0700	–	700	0,8	79	6764	10089	250
3.120.4.5.1.0080.0.0800	–	800	0,8	85	7730,3	11591	200
3.120.4.5.1.0080.0.0900	–	900	0,8	92	8696,6	13265	200
3.120.4.5.1.0080.0.1000	–	1000	0,8	96	9662,9	14687	200
3.120.4.5.1.0080.0.1200	–	1200	0,8	103	11595,5	17279	200

KPDF-AP (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.120.4.5.1.0090.0.0002	–	2	0,9	9,4	24	99	1000/2000
3.120.4.5.1.0090.0.0004	–	4	0,9	9,6	48	120	1200
3.120.4.5.1.0090.0.0006	–	6	0,9	13	72	179	1200
3.120.4.5.1.0090.0.0010	–	10	0,9	13	120	231	1200
3.120.4.5.1.0090.0.0020	–	20	0,9	17	240	408	1200
3.120.4.5.1.0090.0.0030	–	30	0,9	22	359,9	659	1200
3.120.4.5.1.0090.0.0040	–	40	0,9	24	479,9	830	1000
3.120.4.5.1.0090.0.0050	–	50	0,9	27	599,8	1013	1000
3.120.4.5.1.0090.0.0070	–	70	0,9	30	839,7	1340	1000
3.120.4.5.1.0090.0.0080	–	80	0,9	32	959,7	1527	1000
3.120.4.5.1.0090.0.0100	–	100	0,9	36	1223	1952	500
3.120.4.5.1.0090.0.0150	–	150	0,9	45	1834,5	2982	500
3.120.4.5.1.0090.0.0200	–	200	0,9	50	2446	3814	500
3.120.4.5.1.0090.0.0250	–	250	0,9	55	3057,4	4705	400
3.120.4.5.1.0090.0.0300	–	300	0,9	59	3668,9	5574	300
3.120.4.5.1.0090.0.0350	–	350	0,9	62	4280,4	6330	300
3.120.4.5.1.0090.0.0400	–	400	0,9	67	4891,9	7245	300
3.120.4.5.1.0090.0.0500	–	500	0,9	76	6114,8	9225	250
3.120.4.5.1.0090.0.0600	–	600	0,9	82	7337,8	10958	250
3.120.4.5.1.0090.0.0700	–	700	0,9	86	8560,7	12433	200
3.120.4.5.1.0090.0.0800	–	800	0,9	92	9783,7	14258	200
3.120.4.5.1.0090.0.0900	–	900	0,9	100	11006,6	16321	200
3.120.4.5.1.0090.0.1000	–	1000	0,9	105	12229,6	18080	200
3.120.4.5.1.0090.0.1200	–	1200	0,9	113	14675,5	21295	200

KPDF-AP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.121.1.5.1.0040.0.0002	–	2	0,4	6,6	4,8	46	1000/2000
3.121.1.5.1.0040.0.0004	–	4	0,4	7,4	9,5	59	1000/2000
3.121.1.5.1.0040.0.0005	–	5	0,4	7,7	11,9	63	1000/2000
3.121.1.5.1.0040.0.0006	–	6	0,4	8,5	14,3	75	1000/2000
3.121.1.5.1.0040.0.0010	–	10	0,4	8,7	23,7	86	1000/2000
3.121.1.5.1.0040.0.0020	–	20	0,4	10,7	47,4	134	1200
3.121.1.5.1.0040.0.0025	–	25	0,4	11,8	59,3	160	1200
3.121.1.5.1.0040.0.0030	–	30	0,4	12,9	71,1	193	1200
3.121.1.5.1.0040.0.0040	–	40	0,4	13,8	94,8	231	1200
3.121.1.5.1.0040.0.0050	–	50	0,4	14,9	118,5	276	1200
3.121.1.5.1.0040.0.0060	–	60	0,4	15,8	142,2	314	1200
3.121.1.5.1.0040.0.0070	–	70	0,4	16,3	165,9	346	1200
3.121.1.5.1.0040.0.0080	–	80	0,4	17,2	189,6	389	1200
3.121.1.5.1.0040.0.0100	–	100	0,4	19	241,6	480	1200
3.121.1.5.1.0040.0.0150	–	150	0,4	23,1	362,4	705	1000
3.121.1.5.1.0040.0.0200	–	200	0,4	25,4	483,2	892	1000
3.121.1.5.1.0040.0.0250	–	250	0,4	27,8	604	1084	1000
3.121.1.5.1.0040.0.0300	–	300	0,4	30	724,8	1281	1000
3.121.1.5.1.0040.0.0350	–	350	0,4	31,4	845,5	1447	500
3.121.1.5.1.0040.0.0400	–	400	0,4	33,5	966,3	1648	500
3.121.1.5.1.0040.0.0500	–	500	0,4	38	1207,9	2085	500
3.121.1.5.1.0040.0.0600	–	600	0,4	41,3	1449,5	2482	400
3.121.1.5.1.0040.0.0700	–	700	0,4	43,1	1691	2795	400
3.121.1.5.1.0040.0.0800	–	800	0,4	46,4	1932,6	3216	400
3.121.1.5.1.0040.0.0900	–	900	0,4	50,1	2174,2	3679	300
3.121.1.5.1.0040.0.1000	–	1000	0,4	52,9	2415,8	4090	300
3.121.1.5.1.0040.0.1200	–	1200	0,4	56,8	2898,9	4811	300
3.121.1.5.1.0040.0.1500	–	1500	0,4	63,6	3623,6	6020	300
3.121.1.5.1.0040.0.1600	–	1600	0,4	65,4	3865,2	6389	250
3.121.1.5.1.0040.0.1800	–	1800	0,4	69,9	4348,3	7235	250
3.121.1.5.1.0040.0.1900	–	1900	0,4	71,9	4589,9	7643	250
3.121.1.5.1.0040.0.2100	–	2100	0,4	74,8	5073	8368	250
3.121.1.5.1.0040.0.2400	–	2400	0,4	77,4	5797,8	9299	250

KPDF-AP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.121.1.5.1.0050.0.0002	–	2	0,5	7	7,5	52	1000/2000
3.121.1.5.1.0050.0.0004	–	4	0,5	8	14,9	70	1000/2000
3.121.1.5.1.0050.0.0005	–	5	0,5	8,1	18,6	76	1000/2000
3.121.1.5.1.0050.0.0006	–	6	0,5	9,1	22,3	89	1000/2000
3.121.1.5.1.0050.0.0010	–	10	0,5	9,6	37,1	109	1000/2000
3.121.1.5.1.0050.0.0020	–	20	0,5	11,9	74,1	178	1200
3.121.1.5.1.0050.0.0025	–	25	0,5	13,3	92,6	215	1200
3.121.1.5.1.0050.0.0030	–	30	0,5	14,6	111,1	261	1200
3.121.1.5.1.0050.0.0040	–	40	0,5	15,8	148,1	319	1200
3.121.1.5.1.0050.0.0050	–	50	0,5	17	185,2	379	1200
3.121.1.5.1.0050.0.0060	–	60	0,5	18,1	222,2	440	1200
3.121.1.5.1.0050.0.0070	–	70	0,5	18,8	259,2	488	1200
3.121.1.5.1.0050.0.0080	–	80	0,5	19,9	296,2	553	1200
3.121.1.5.1.0050.0.0100	–	100	0,5	22,3	377,5	693	1000
3.121.1.5.1.0050.0.0150	–	150	0,5	27,4	566,2	1038	1000
3.121.1.5.1.0050.0.0200	–	200	0,5	30,3	755	1315	500
3.121.1.5.1.0050.0.0250	–	250	0,5	33,4	943,7	1616	500
3.121.1.5.1.0050.0.0300	–	300	0,5	35,9	1132,4	1902	500
3.121.1.5.1.0050.0.0350	–	350	0,5	37,4	1321,1	2142	500
3.121.1.5.1.0050.0.0400	–	400	0,5	40,1	1509,9	2451	400
3.121.1.5.1.0050.0.0500	–	500	0,5	45,3	1887,3	3098	400
3.121.1.5.1.0050.0.0600	–	600	0,5	49,3	2264,8	3689	400
3.121.1.5.1.0050.0.0700	–	700	0,5	51,5	2642,2	4165	300
3.121.1.5.1.0050.0.0800	–	800	0,5	55,5	3019,7	4790	300
3.121.1.5.1.0050.0.0900	–	900	0,5	59,8	3397,1	5467	300
3.121.1.5.1.0050.0.1000	–	1000	0,5	62,9	3774,6	6059	300
3.121.1.5.1.0050.0.1200	–	1200	0,5	67,8	4529,5	7162	250
3.121.1.5.1.0050.0.1500	–	1500	0,5	76,1	5661,9	8977	250
3.121.1.5.1.0050.0.1600	–	1600	0,5	78,3	6039,3	9534	250
3.121.1.5.1.0050.0.1800	–	1800	0,5	83,7	6794,2	10803	200

KPDF-AP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.121.1.5.1.0060.0.0002	–	2	0,6	7,6	10,7	62	1000/2000
3.121.1.5.1.0060.0.0004	–	4	0,6	9	21,4	88	1000/2000
3.121.1.5.1.0060.0.0005	–	5	0,6	9,1	26,7	95	1000/2000
3.121.1.5.1.0060.0.0006	–	6	0,6	10,4	32	116	1200
3.121.1.5.1.0060.0.0010	–	10	0,6	10,9	53,4	143	1200
3.121.1.5.1.0060.0.0015	–	15	0,6	11,6	80	184	1200
3.121.1.5.1.0060.0.0020	–	20	0,6	14	106,7	243	1200
3.121.1.5.1.0060.0.0025	–	25	0,6	15,4	133,3	298	1200
3.121.1.5.1.0060.0.0030	–	30	0,6	17,5	160	367	1200
3.121.1.5.1.0060.0.0040	–	40	0,6	19	213,3	451	1200
3.121.1.5.1.0060.0.0050	–	50	0,6	20,6	266,6	542	1000
3.121.1.5.1.0060.0.0060	–	60	0,6	22,1	319,9	630	1000
3.121.1.5.1.0060.0.0070	–	70	0,6	22,9	373,2	704	1000
3.121.1.5.1.0060.0.0080	–	80	0,6	24,3	426,6	797	1000
3.121.1.5.1.0060.0.0100	–	100	0,6	27,6	543,6	1013	1000
3.121.1.5.1.0060.0.0150	–	150	0,6	34,2	815,4	1535	500
3.121.1.5.1.0060.0.0200	–	200	0,6	37,8	1087,1	1943	500
3.121.1.5.1.0060.0.0250	–	250	0,6	42	1358,9	2410	400
3.121.1.5.1.0060.0.0300	–	300	0,6	45,3	1630,7	2842	400
3.121.1.5.1.0060.0.0350	–	350	0,6	47,4	1902,4	3210	400
3.121.1.5.1.0060.0.0400	–	400	0,6	50,7	2174,2	3664	300
3.121.1.5.1.0060.0.0500	–	500	0,6	57,2	2717,7	4612	300
3.121.1.5.1.0060.0.0600	–	600	0,6	62,7	3261,3	5533	300
3.121.1.5.1.0060.0.0700	–	700	0,6	65,5	3804,8	6243	250
3.121.1.5.1.0060.0.0800	–	800	0,6	70,2	4348,3	7143	250
3.121.1.5.1.0060.0.0900	–	900	0,6	75,8	4891,9	8178	250
3.121.1.5.1.0060.0.1000	–	1000	0,6	79,6	5435,4	9042	250
3.121.1.5.1.0060.0.1200	–	1200	0,6	86	6522,5	10715	200

KPDF-AP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.121.1.5.1.0063.0.0002	–	2	0,63	7,8	11,8	65	1000/2000
3.121.1.5.1.0063.0.0004	–	4	0,63	9,3	23,6	94	1000/2000
3.121.1.5.1.0063.0.0005	–	5	0,63	9,5	29,4	102	1000/2000
3.121.1.5.1.0063.0.0006	–	6	0,63	10,8	35,3	126	1200
3.121.1.5.1.0063.0.0010	–	10	0,63	11,4	58,8	154	1200
3.121.1.5.1.0063.0.0020	–	20	0,63	14,7	117,6	265	1200
3.121.1.5.1.0063.0.0025	–	25

Yeni sekmede aç İndir

KPDF-AP Harici Telefon Kablosu

KPDF-AP harici telefon kablosu, dış hat telefon şebekelerinde bakır iletken, jel dolgu ve alüminyum ekranı bir araya getirir. UV dayanımlı siyah polietilen dış kılıf, dış ortam kullanımına uygun yapı sunar. Kablo özü ve ekran altındaki jel dolgu ise suyun kablo boyunca ilerlemesini sınırlamaya yardımcı olur.

ETK Kablo’nun harici telefon kabloları arasında yer alan ürün, teknik föyde A-02YSF(L)2Y koduyla da geçer. Çift sayısı ve iletken çapı seçenekleri, farklı dağıtım hattı ihtiyaçlarına cevap verir.

Dış Hat ve Yeraltı Telefon Şebekelerinde Kullanım

Ürün teknik föyü, doğrudan toprağa gömme ve yeraltı boruları içinde döşeme uygulamalarını belirtir. KPDF-AP; abone dağıtım hatları, saha bağlantıları ve bina dışı telefon altyapılarında kullanım alanı bulur. Montaj güzergâhını belirlerken zemin koşullarını, çekme yüklerini ve mekanik koruma ihtiyacını değerlendirin.

Alüminyum folyo ekran, elektriksel ekranlama görevi üstlenir. Bununla birlikte bu ürünün yapısında çelik tel veya çelik bant zırh bulunmaz. Ek mekanik koruma isteyen projelerde bu ihtiyacı ayrıca belirtin.

Jel Dolgulu, Yağlı Telefon Kablosu

Yağlı telefon kablosu arayan kullanıcılar için KPDF-AP’nin belirleyici özelliği jel dolgusudur. Kablo özündeki boşlukları dolduran jel, suyun boyuna ilerlemesini sınırlar. Ayrıca sargı ile ekran arasında ikinci bir dolgu katmanı yer alır.

Bakır iletkenlerin izolasyonu, dış yüzeyinde dolu polietilen tabakası bulunan köpüklü polietilenden oluşur. Sipariş sırasında jel dolgu, iletken çapı ve çift sayısını birlikte belirtmek, doğru ürün seçimini kolaylaştırır.

KPDF-AP Çift Sayısı ve İletken Çapı Seçenekleri

Aşağıdaki tablo, çift bükümlü KPDF-AP seçeneklerinden seçili ölçüleri gösterir. Bir çift iki iletken içerir. Örneğin KPDF-AP 10x2x0,5, 10 çift ve toplam 20 iletkenden oluşur; 0,5 değeri iletken çapını mm cinsinden belirtir.

Kablo Ölçüsü	Çift Sayısı	İletken Sayısı	İletken Çapı
KPDF-AP 2x2x0,5	2	4	0,5 mm
KPDF-AP 4x2x0,5	4	8	0,5 mm
KPDF-AP 5x2x0,5	5	10	0,5 mm
KPDF-AP 6x2x0,5	6	12	0,5 mm
KPDF-AP 10x2x0,5	10	20	0,5 mm
KPDF-AP 20x2x0,5	20	40	0,5 mm
KPDF-AP 50x2x0,5	50	100	0,5 mm
KPDF-AP 100x2x0,5	100	200	0,5 mm

Çeşitler bölümünde çift bükümlü ve dörtlü bükümlü yapılar ayrı tablolar halinde yer alır. Aynı çift sayısı ve iletken çapı, her iki yapıda aynı dış çap veya ağırlık anlamına gelmez. Bu nedenle siparişte büküm yapısını da netleştirin.

KPDF-AP Telefon Kablosu Fiyatı ve Teklif

Harici telefon kablosu fiyatı; çift sayısı, iletken çapı, büküm yapısı, toplam metraj ve güncel hammadde maliyetlerine göre değişir. 10 çift, 20 çift, 50 çift veya 100 çift telefon kablosu için teklif isterken çap bilgisini de paylaşın.

Güncel fiyat ve teslim bilgisi için ETK Kablo’dan teklif alın. Talebinize kablo kodunu, ölçüyü, toplam uzunluğu, makara boyunu ve döşeme koşullarını ekleyin.

Sık Sorulan Sorular

KPDF-AP ile KPDF-AP-A arasındaki fark nedir?

KPDF-AP-A harici telefon kablosu, havai uygulamalar için galvanizli çelik askı teli içerir. KPDF-AP yapısında bu askı teli bulunmaz. Seçimde hattın yeraltı veya havai güzergâhını esas alın.

10 çift telefon kablosu kaç iletken içerir?

10 çift telefon kablosu toplam 20 iletken içerir. Bu nedenle “10’lu telefon kablosu” gibi ifadeler yerine çift sayısını ve iletken çapını açıkça belirtin.

0,5 mm ile 0,5 mm² aynı ölçü müdür?

Hayır. Bu üründeki 0,5 mm değeri iletken çapıdır; mm² ise kesit alanını gösterir. Teklif ve siparişlerde teknik tablodaki çap birimini kullanın.

KPDF-AP zırhlı bir kablo mudur?

Bu ürün alüminyum ekran içerir; çelik zırh içermez. Ekranlama ile mekanik zırh farklı işlevler taşır. Zırh şartı bulunan projelerde uygun konstrüksiyonu ayrıca seçin.
