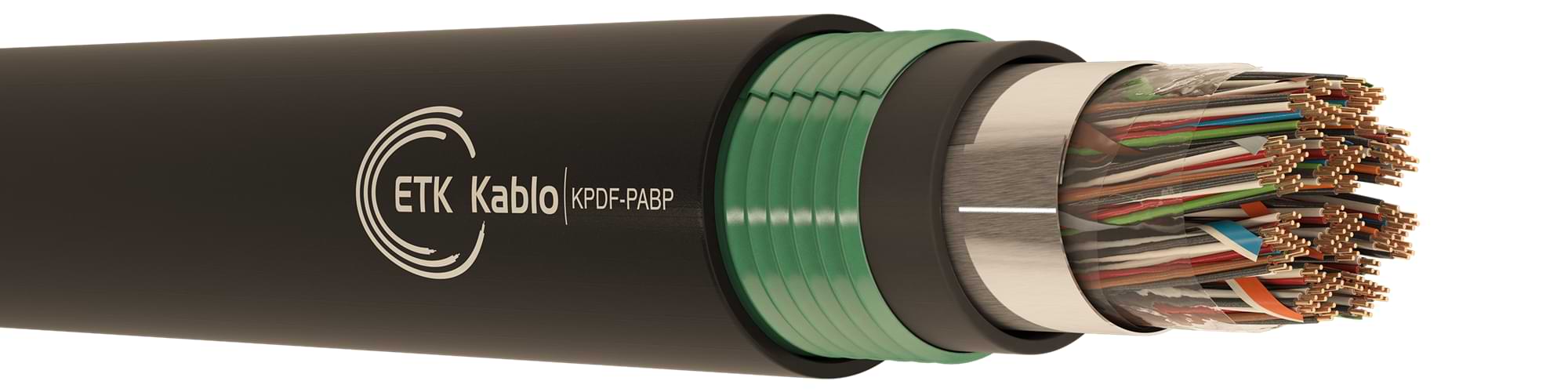

KPDF-PABP Harici Telefon Kablosu

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Ürün Kodu: A-02YSF(L)2YB2Y

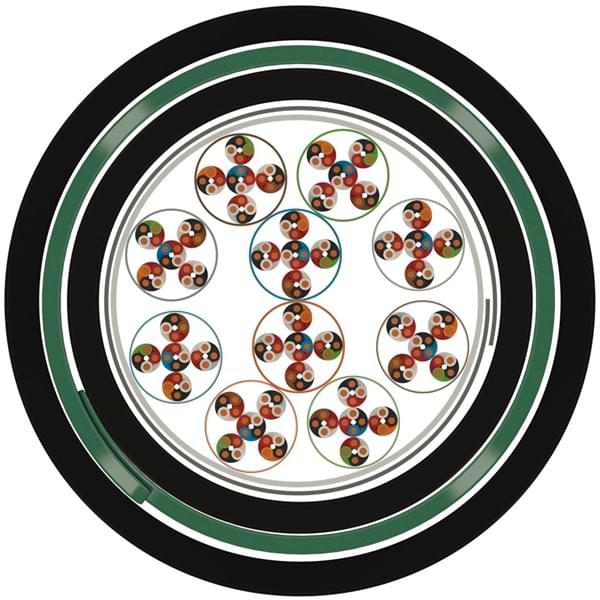

1 – İletken	:	Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre).
2 – İzole	:	Farklı renklerde solid polietilen tabakası ile kaplanmış köpüklü polietilen (BS 6234 Tip 03 – ASTM D 1248).
3 – Büküm	:	Dörtlülerden veya perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi.
4 – Dolgu Materyali	:	Kablo özü, içerisindeki hava boşluklarından suyun ilerlemesini önlemek için, özel bir dolgu malzemesi (jel) ile doldurulur.
5 – Sargı	:	Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır.
6 – Dolgu Materyali	:	Sargı ile ekran arasına, su sızdırmazlığını sağlamak amacıyla yeterli miktarda ikinci bir dolgu malzemesi (jel) uygulanır.
7 – Ekran	:	Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır.
8 – İç Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen iç kılıf (ASTM D 1248).
9 – Dolgu Materyali	:	Su sızdırmazlığını sağlamak amacıyla yeterli miktarda üçüncü bir dolgu malzemesi ( jel) uygulanır.
10 – Zırh	:	Kabloyu kemirgenlerden korumak için iki tarafı polietilen filmle kaplı korüge çelik bant uygulanır.
11 – Dış Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248).

	İletken Çapı
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
İletken Direnci Ω/km (20 °C)
Maksimum Ortalama	139,4	89,4	62,1	58	57	35	27,6
Maksimum Bireysel	146,6	93	64,6	60	58	37	28,8
İzolasyon Direnci	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Efektif Kapasite
Maksimum Ortalama	50	50	45	45	45	45	45
Maksimum Bireysel	56	56	51	51	51	51	51
Kapasite Dengesizliği
Perler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	350	350	325	325	325	325	325
Komşu Dörtler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	275	275	270	270	270	270	270
Ekrana Karşı
Maksimum Ortalama	500	500	325	325	325	325	325
Maksimum Bireysel	2000	2000	1300	1300	1300	1300	1300
Dielektrik Kuvveti
V (DC, 1 dakika)
Per – Per	1400	1400	2000	2000	2000	2400	3000
Per – Ekran	1400	1400	2000	2000	2000	2400	3000
V (DC, 3 saniye)
Per – Ekran	9000	9000	9000	9000	9000	9000	9000

KPDF-PABP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.175.1.5.1.0040.1.0002	–	2	0,4	10	4,8	146	1000/2000
3.175.1.5.1.0040.1.0004	–	4	0,4	10,9	9,5	155	1200
3.175.1.5.1.0040.1.0006	–	6	0,4	11,7	14,3	172	1200
3.175.1.5.1.0040.1.0010	–	10	0,4	12	23,7	185	1200
3.175.1.5.1.0040.1.0020	–	20	0,4	14,6	47,4	268	1200
3.175.1.5.1.0040.1.0025	–	25	0,4	15,7	59,3	301	1200
3.175.1.5.1.0040.1.0030	–	30	0,4	16,8	71,1	349	1200
3.175.1.5.1.0040.1.0040	–	40	0,4	17,7	94,8	398	1200
3.175.1.5.1.0040.1.0050	–	50	0,4	18,7	118,5	444	1200
3.175.1.5.1.0040.1.0070	–	70	0,4	20,2	165,9	539	1000
3.175.1.5.1.0040.1.0080	–	80	0,4	21,1	189,6	586	1000
3.175.1.5.1.0040.1.0100	–	100	0,4	22,9	241,6	701	1000
3.175.1.5.1.0040.1.0150	–	150	0,4	27	362,4	965	1000
3.175.1.5.1.0040.1.0200	–	200	0,4	29,3	483,2	1190	1000
3.175.1.5.1.0040.1.0250	–	250	0,4	31,9	604	1397	500
3.175.1.5.1.0040.1.0300	–	300	0,4	34,1	724,8	1611	500

KPDF-PABP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.175.1.5.1.0050.1.0002	–	2	0,5	10,8	7,5	145	1200
3.175.1.5.1.0050.1.0004	–	4	0,5	11,9	14,9	177	1200
3.175.1.5.1.0050.1.0006	–	6	0,5	12,9	22,3	208	1200
3.175.1.5.1.0050.1.0010	–	10	0,5	13,2	37,1	227	1200
3.175.1.5.1.0050.1.0020	–	20	0,5	15,6	74,1	316	1200
3.175.1.5.1.0050.1.0025	–	25	0,5	17	92,6	366	1200
3.175.1.5.1.0050.1.0030	–	30	0,5	18,5	111,1	437	1200
3.175.1.5.1.0050.1.0040	–	40	0,5	19,6	148,1	506	1200
3.175.1.5.1.0050.1.0050	–	50	0,5	20,9	185,2	574	1000
3.175.1.5.1.0050.1.0070	–	70	0,5	22,7	259,2	709	1000
3.175.1.5.1.0050.1.0080	–	80	0,5	23,8	296,2	776	1000
3.175.1.5.1.0050.1.0100	–	100	0,5	26,2	377,5	947	1000
3.175.1.5.1.0050.1.0150	–	150	0,5	31,1	566,2	1336	500
3.175.1.5.1.0050.1.0200	–	200	0,5	34	755	1638	500
3.175.1.5.1.0050.1.0250	–	250	0,5	36,9	943,7	1886	500
3.175.1.5.1.0050.1.0300	–	300	0,5	40	1132,4	2313	500

KPDF-PABP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.175.1.5.1.0060.1.0002	–	2	0,6	10,3	10,7	138	1200
3.175.1.5.1.0060.1.0004	–	4	0,6	11,6	21,4	176	1200
3.175.1.5.1.0060.1.0006	–	6	0,6	13,8	32	241	1200
3.175.1.5.1.0060.1.0010	–	10	0,6	14,2	53,4	266	1200
3.175.1.5.1.0060.1.0020	–	20	0,6	17,8	106,7	409	1200
3.175.1.5.1.0060.1.0025	–	25	0,6	19,2	133,3	473	1200
3.175.1.5.1.0060.1.0030	–	30	0,6	21,4	160	570	1000
3.175.1.5.1.0060.1.0040	–	40	0,6	22,8	213,3	670	1000
3.175.1.5.1.0060.1.0050	–	50	0,6	24,5	266,6	778	1000
3.175.1.5.1.0060.1.0070	–	70	0,6	26,8	373,2	968	1000
3.175.1.5.1.0060.1.0080	–	80	0,6	28,2	426,6	1069	1000
3.175.1.5.1.0060.1.0100	–	100	0,6	31,1	543,6	1300	500
3.175.1.5.1.0060.1.0150	–	150	0,6	37,7	815,4	1891	500
3.175.1.5.1.0060.1.0200	–	200	0,6	41,3	1087,1	2335	400

KPDF-PABP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.175.1.5.1.0063.1.0002	–	2	0,63	10,5	11,8	144	1200
3.175.1.5.1.0063.1.0004	–	4	0,63	11,9	23,6	193	1200
3.175.1.5.1.0063.1.0006	–	6	0,63	14,3	35,3	252	1200
3.175.1.5.1.0063.1.0010	–	10	0,63	14,7	58,8	282	1200
3.175.1.5.1.0063.1.0020	–	20	0,63	18,5	117,6	437	1200
3.175.1.5.1.0063.1.0025	–	25	0,63	20,1	147	507	1000
3.175.1.5.1.0063.1.0030	–	30	0,63	22,4	176,4	624	1000
3.175.1.5.1.0063.1.0040	–	40	0,63	24	235,2	732	1000
3.175.1.5.1.0063.1.0050	–	50	0,63	25,8	293,9	853	1000
3.175.1.5.1.0063.1.0070	–	70	0,63	28,3	411,5	1062	1000
3.175.1.5.1.0063.1.0080	–	80	0,63	29,8	470,3	1175	1000
3.175.1.5.1.0063.1.0100	–	100	0,63	32,9	599,3	1444	500
3.175.1.5.1.0063.1.0150	–	150	0,63	40,1	898,9	2093	400
3.175.1.5.1.0063.1.0200	–	200	0,63	43,9	1198,5	2587	400

KPDF-PABP (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.175.1.5.1.0080.1.0002	–	2	0,8	11,2	19	168	1200
3.175.1.5.1.0080.1.0004	–	4	0,8	13	38	231	1200
3.175.1.5.1.0080.1.0006	–	6	0,8	15,6	56,9	301	1200
3.175.1.5.1.0080.1.0010	–	10	0,8	16,2	94,8	352	1200
3.175.1.5.1.0080.1.0020	–	20	0,8	20,7	189,6	568	1000
3.175.1.5.1.0080.1.0025	–	25	0,8	22,5	237	664	1000
3.175.1.5.1.0080.1.0030	–	30	0,8	25,4	284,4	818	1000
3.175.1.5.1.0080.1.0040	–	40	0,8	27,4	379,2	993	1000
3.175.1.5.1.0080.1.0050	–	50	0,8	29,6	473,9	1171	1000
3.175.1.5.1.0080.1.0070	–	70	0,8	32,7	663,5	1482	500
3.175.1.5.1.0080.1.0080	–	80	0,8	34,6	758,3	1653	500
3.175.1.5.1.0080.1.0100	–	100	0,8	38,4	966,3	2046	500

Yeni sekmede aç İndir

Notlar:
Referans Standardı: TS EN 60708
