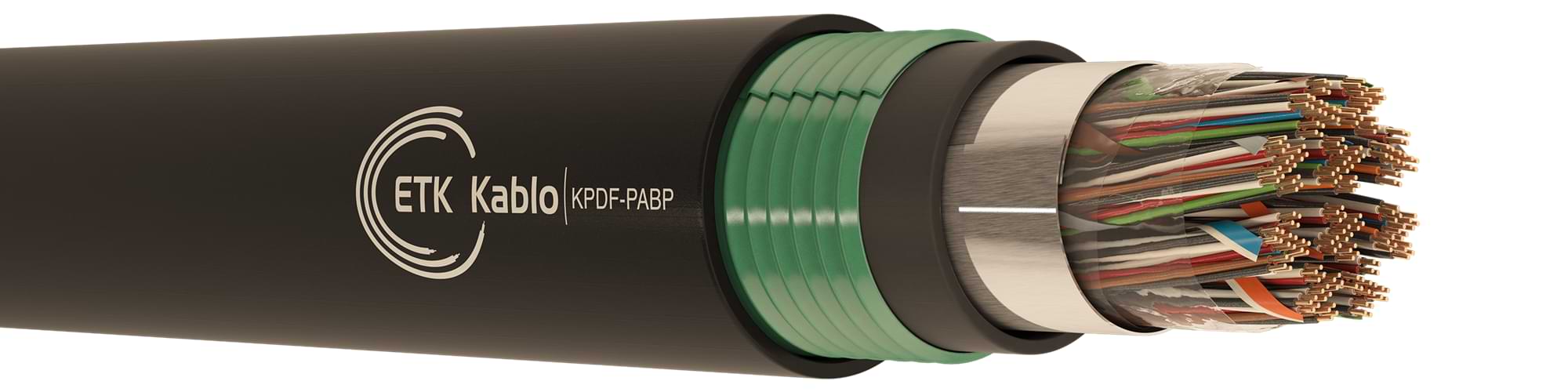

A-02YSF(L)2YB2Y Outdoor Telephone Cable

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Product Code: KPDF-PABP

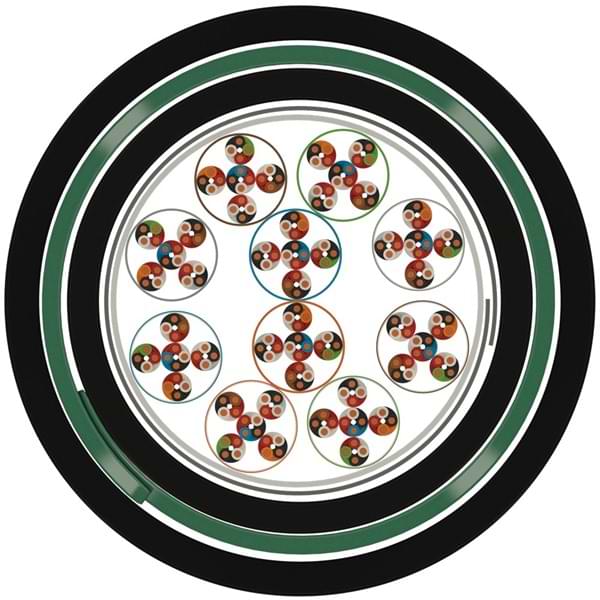

1 – Conductor	:	Electrolytic annealed solid copper (CCITT Yellow Book Vol. III-2-G.541 B article, IEC 28 and ASTM B 3).
2 – Insulation	:	Color coded foam skin polyethylene cladded with solid polyethylene (BS 6234 Type 03 – ASTM D 1248).
3 – Stranding	:	Star quads or pairs are assembled into 10 pairs units. Groups having 25, 50 or 100 pairs are stranded together.
4 – Filling Compound	:	Cable core is filled with a special jelly filling compound to avoid the water leakage into air spaces.
5 – Wrapping	:	A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically.
6 – Filling Compound	:	Secondary jelly filling is applied between wrapping and screen in order to provide waterproofness.
7 – Screen	:	Both sides are coated with copolymer coated flat aluminum tape over cable core longitudinally for screening.
8 – Inner Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene inner jacket (ASTM D 1248).
9 – Filling Compound	:	A filling compund (Jelly) is applied between inner jacket and armor in order to have waterproofness.
10 – Armor	:	Copolymer coated corrugated steel tape is applied to secure the cable from rodents.
11 – Outer Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene outer jacket (ASTM D 1248).

	Conductor Diameter
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
Conductor Resistance Ω/km (20 °C)
Maximum Average	139,4	89,4	62,1	58	57	35	27,6
Maximum Individual	146,6	93	64,6	60	58	37	28,8
Insulation Resistance MΩ/km (500 VDC)	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Mutual Capacitance nF/km (800 Hz)
Maximum Average	50	50	45	45	45	45	45
Maximum Individual	56	56	51	51	51	51	51
Capacitance Unbalance pF/500 m
Between Pairs
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	350	350	325	325	325	325	325
Between Adjacent Quads
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	275	275	270	270	270	270	270
To Screen
Maximum Average	500	500	325	325	325	325	325
Maximum Individual	2000	2000	1300	1300	1300	1300	1300
Dielectric Strength
V (DC, 1 minute)
Pair – Pair	1400	1400	2000	2000	2000	2400	3000
Pair – Screen	1400	1400	2000	2000	2000	2400	3000
V (DC, 3 second)
Pair – Screen	9000	9000	9000	9000	9000	9000	9000

KPDF-PABP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.175.1.5.1.0040.1.0002	–	2	0,4	10	4,8	146	1000/2000
3.175.1.5.1.0040.1.0004	–	4	0,4	10,9	9,5	155	1200
3.175.1.5.1.0040.1.0006	–	6	0,4	11,7	14,3	172	1200
3.175.1.5.1.0040.1.0010	–	10	0,4	12	23,7	185	1200
3.175.1.5.1.0040.1.0020	–	20	0,4	14,6	47,4	268	1200
3.175.1.5.1.0040.1.0025	–	25	0,4	15,7	59,3	301	1200
3.175.1.5.1.0040.1.0030	–	30	0,4	16,8	71,1	349	1200
3.175.1.5.1.0040.1.0040	–	40	0,4	17,7	94,8	398	1200
3.175.1.5.1.0040.1.0050	–	50	0,4	18,7	118,5	444	1200
3.175.1.5.1.0040.1.0070	–	70	0,4	20,2	165,9	539	1000
3.175.1.5.1.0040.1.0080	–	80	0,4	21,1	189,6	586	1000
3.175.1.5.1.0040.1.0100	–	100	0,4	22,9	241,6	701	1000
3.175.1.5.1.0040.1.0150	–	150	0,4	27	362,4	965	1000
3.175.1.5.1.0040.1.0200	–	200	0,4	29,3	483,2	1190	1000
3.175.1.5.1.0040.1.0250	–	250	0,4	31,9	604	1397	500
3.175.1.5.1.0040.1.0300	–	300	0,4	34,1	724,8	1611	500

KPDF-PABP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.175.1.5.1.0050.1.0002	–	2	0,5	10,8	7,5	145	1200
3.175.1.5.1.0050.1.0004	–	4	0,5	11,9	14,9	177	1200
3.175.1.5.1.0050.1.0006	–	6	0,5	12,9	22,3	208	1200
3.175.1.5.1.0050.1.0010	–	10	0,5	13,2	37,1	227	1200
3.175.1.5.1.0050.1.0020	–	20	0,5	15,6	74,1	316	1200
3.175.1.5.1.0050.1.0025	–	25	0,5	17	92,6	366	1200
3.175.1.5.1.0050.1.0030	–	30	0,5	18,5	111,1	437	1200
3.175.1.5.1.0050.1.0040	–	40	0,5	19,6	148,1	506	1200
3.175.1.5.1.0050.1.0050	–	50	0,5	20,9	185,2	574	1000
3.175.1.5.1.0050.1.0070	–	70	0,5	22,7	259,2	709	1000
3.175.1.5.1.0050.1.0080	–	80	0,5	23,8	296,2	776	1000
3.175.1.5.1.0050.1.0100	–	100	0,5	26,2	377,5	947	1000
3.175.1.5.1.0050.1.0150	–	150	0,5	31,1	566,2	1336	500
3.175.1.5.1.0050.1.0200	–	200	0,5	34	755	1638	500
3.175.1.5.1.0050.1.0250	–	250	0,5	36,9	943,7	1886	500
3.175.1.5.1.0050.1.0300	–	300	0,5	40	1132,4	2313	500

KPDF-PABP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.175.1.5.1.0060.1.0002	–	2	0,6	10,3	10,7	138	1200
3.175.1.5.1.0060.1.0004	–	4	0,6	11,6	21,4	176	1200
3.175.1.5.1.0060.1.0006	–	6	0,6	13,8	32	241	1200
3.175.1.5.1.0060.1.0010	–	10	0,6	14,2	53,4	266	1200
3.175.1.5.1.0060.1.0020	–	20	0,6	17,8	106,7	409	1200
3.175.1.5.1.0060.1.0025	–	25	0,6	19,2	133,3	473	1200
3.175.1.5.1.0060.1.0030	–	30	0,6	21,4	160	570	1000
3.175.1.5.1.0060.1.0040	–	40	0,6	22,8	213,3	670	1000
3.175.1.5.1.0060.1.0050	–	50	0,6	24,5	266,6	778	1000
3.175.1.5.1.0060.1.0070	–	70	0,6	26,8	373,2	968	1000
3.175.1.5.1.0060.1.0080	–	80	0,6	28,2	426,6	1069	1000
3.175.1.5.1.0060.1.0100	–	100	0,6	31,1	543,6	1300	500
3.175.1.5.1.0060.1.0150	–	150	0,6	37,7	815,4	1891	500
3.175.1.5.1.0060.1.0200	–	200	0,6	41,3	1087,1	2335	400

KPDF-PABP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.175.1.5.1.0063.1.0002	–	2	0,63	10,5	11,8	144	1200
3.175.1.5.1.0063.1.0004	–	4	0,63	11,9	23,6	193	1200
3.175.1.5.1.0063.1.0006	–	6	0,63	14,3	35,3	252	1200
3.175.1.5.1.0063.1.0010	–	10	0,63	14,7	58,8	282	1200
3.175.1.5.1.0063.1.0020	–	20	0,63	18,5	117,6	437	1200
3.175.1.5.1.0063.1.0025	–	25	0,63	20,1	147	507	1000
3.175.1.5.1.0063.1.0030	–	30	0,63	22,4	176,4	624	1000
3.175.1.5.1.0063.1.0040	–	40	0,63	24	235,2	732	1000
3.175.1.5.1.0063.1.0050	–	50	0,63	25,8	293,9	853	1000
3.175.1.5.1.0063.1.0070	–	70	0,63	28,3	411,5	1062	1000
3.175.1.5.1.0063.1.0080	–	80	0,63	29,8	470,3	1175	1000
3.175.1.5.1.0063.1.0100	–	100	0,63	32,9	599,3	1444	500
3.175.1.5.1.0063.1.0150	–	150	0,63	40,1	898,9	2093	400
3.175.1.5.1.0063.1.0200	–	200	0,63	43,9	1198,5	2587	400

KPDF-PABP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.175.1.5.1.0080.1.0002	–	2	0,8	11,2	19	168	1200
3.175.1.5.1.0080.1.0004	–	4	0,8	13	38	231	1200
3.175.1.5.1.0080.1.0006	–	6	0,8	15,6	56,9	301	1200
3.175.1.5.1.0080.1.0010	–	10	0,8	16,2	94,8	352	1200
3.175.1.5.1.0080.1.0020	–	20	0,8	20,7	189,6	568	1000
3.175.1.5.1.0080.1.0025	–	25	0,8	22,5	237	664	1000
3.175.1.5.1.0080.1.0030	–	30	0,8	25,4	284,4	818	1000
3.175.1.5.1.0080.1.0040	–	40	0,8	27,4	379,2	993	1000
3.175.1.5.1.0080.1.0050	–	50	0,8	29,6	473,9	1171	1000
3.175.1.5.1.0080.1.0070	–	70	0,8	32,7	663,5	1482	500
3.175.1.5.1.0080.1.0080	–	80	0,8	34,6	758,3	1653	500
3.175.1.5.1.0080.1.0100	–	100	0,8	38,4	966,3	2046	500
