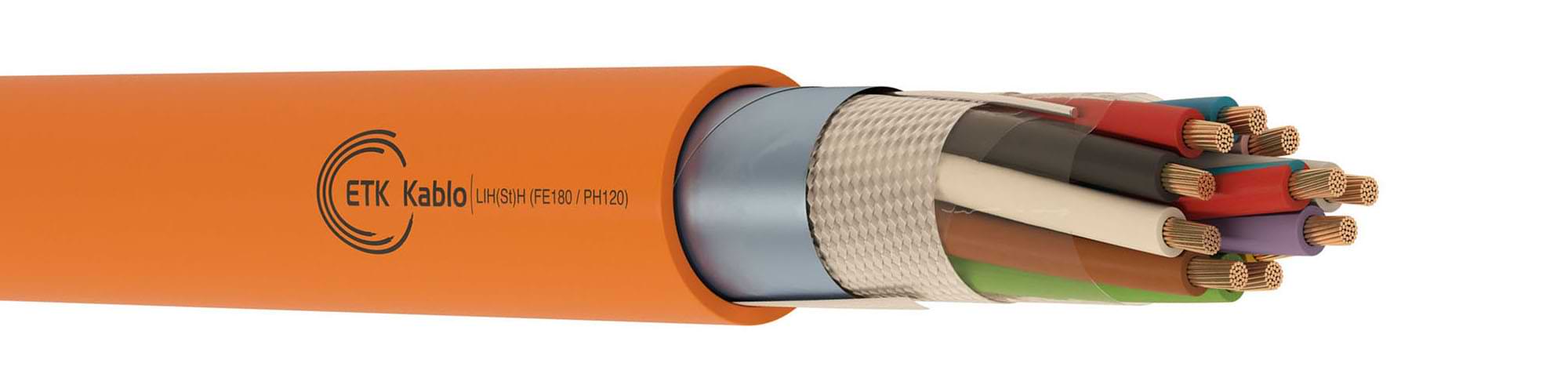

LIH(St)H FE180 PH120 Yangına Dayanıklı Kablo

Ürün Kodu: LIH(St)H FE180 PH120

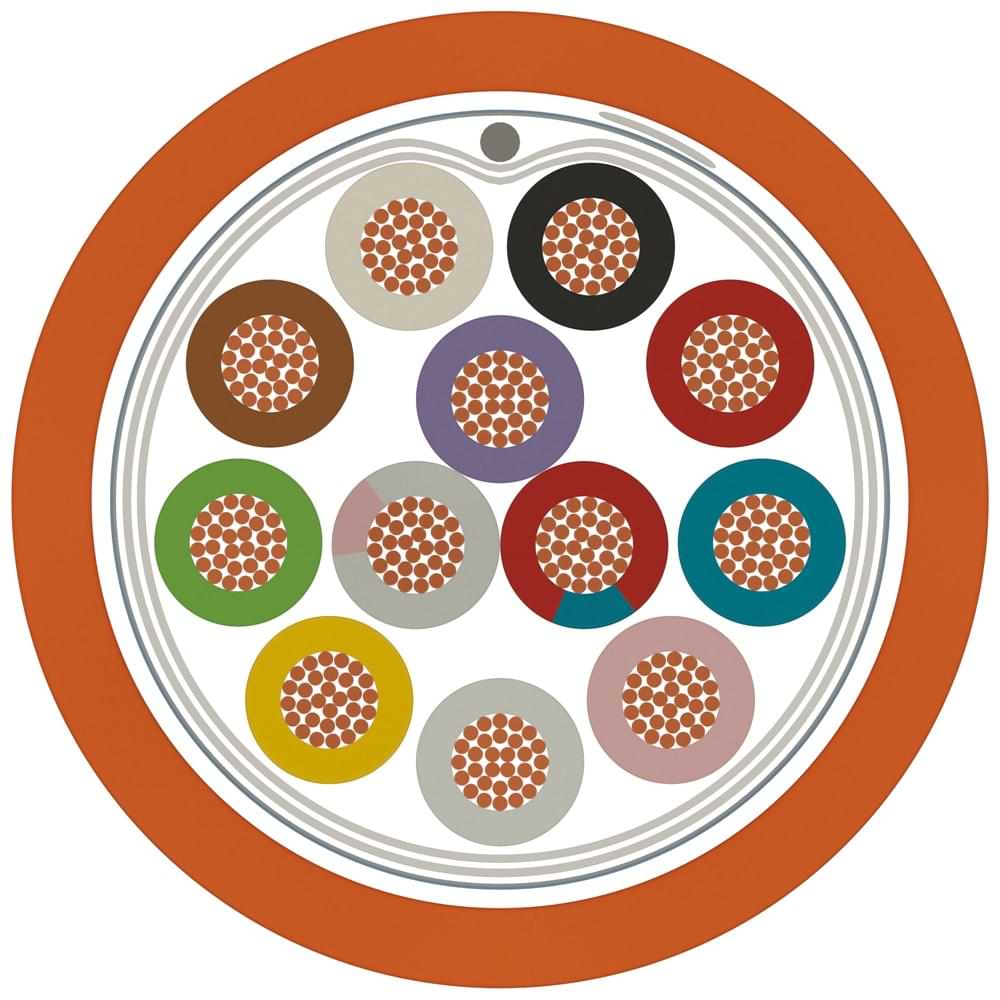

1 – İletken:Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – İzole:Çapraz bağlı seramik formda polimer bileşke (DIN 47100)
3 – Büküm:Katmanlar halinde
4 – Ayırıcı:Polyester bant, cam elyaf bant
5 – Ekran:Kalaylı bakır toprak teli, Al/PET bant
6 – Dış Kılıf:Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 2008 (Turuncu)
İletken
Çapı		İletken Direnci
Ω/km
(20 °C)		İzole
Direnci
(@500V DC)
MΩ/km		Efektif Kapasite

nF/m		Çalışma
Voltajı

V DC		Test Voltajı

(@ 1 dakika)
V DC
0.50 mm²39.01001003002000
0.75 mm²26.01001003002000
1.00 mm²19.51001003002000
1.50 mm²13.31001003002000
2.50 mm²8.01001003002000
Duman Yoğunluğu TestiAşındırıcı Gaz TestiHalojensizlik tesiAlev Yayılım TestiAlev Geciktiricilik Testi
IEC 61034-2,
VDE 0482-1034-2,
BS EN 61034-2		IEC 60754-2,
VDE 0482-267-2-3,
BS EN 50267-2-3		IEC 60754-1,
VDE 0482-267-2-1,
BS EN 50267-2-1		IEC 60332-3-24,
VDE 0482-332-3-24,
EN 60332-2-24		IEC 60332-1-2,
VDE 0482-332-1-2,
BS EN 60332-1-2
Devre Bütünlüğü Testi
(FE180)		Şok Testi ile Devre Bütünlüğü
(PH120)
IEC 60331-21EN 50200,
VDE 0482-200,
BS EN 50200
Part NumarasıPer Sayısıİletken Sayısıİletken Çapı (mm)İletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.545.2.4.3.0050.0.0002–2–0,55,811,134100/500/1000
3.545.2.4.3.0050.0.0003–3–0,56,115,547100/500/1000
3.545.2.4.3.0050.0.0004–4–0,56,519,956100/500/1000
3.545.3.4.3.0050.0.0005–5–0,57,124,367100/500/1000
3.545.3.4.3.0050.0.0006–6–0,57,728,781100/500/1000
3.545.3.4.3.0050.0.0007–7–0,57,733,284100/500/1000
3.545.3.4.3.0050.0.0008–8–0,58,437,4101100/500/1000
3.545.3.4.3.0050.0.0009–9–0,59,641,8115100/500/1000
3.545.3.4.3.0050.0.0010–10–0,59,646,2118100/500/1000
3.545.3.4.3.0050.0.0012–12–0,51055136100/500/1000
3.545.3.4.3.0050.0.0014–14–0,510,563,8155100/500/1000
3.545.3.4.3.0050.0.0016–16–0,511,172,6171100/500/1000
3.545.3.4.3.0050.0.0018–18–0,511,681,4192100/500/1000
3.545.3.4.3.0050.0.0019–19–0,511,685,8195100/500/1000
3.545.3.4.3.0050.0.0020–20–0,512,390,2215100/500/1000
3.545.3.4.3.0050.0.0021–21–0,512,394,6227100/500/1000
3.545.3.4.3.0050.0.0024–24–0,513,4107,9244100/500/1000
3.545.3.4.3.0050.0.0025–25–0,513,6112,3265100/500/1000
3.545.3.4.3.0050.0.0027–27–0,513,9121,1273100/500/1000
Part NumarasıPer Sayısıİletken Sayısıİletken Çapı (mm)İletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.545.2.4.3.0075.0.0002–2–0,756,517,750100/500/1000
3.545.2.4.3.0075.0.0003–3–0,756,824,361100/500/1000
3.545.2.4.3.0075.0.0004–4–0,757,430,975100/500/1000
3.545.3.4.3.0075.0.0005–5–0,75837,591100/500/1000
3.545.3.4.3.0075.0.0006–6–0,758,644,1101100/500/1000
3.545.3.4.3.0075.0.0007–7–0,758,650,7111100/500/1000
3.545.3.4.3.0075.0.0008–8–0,759,457,3133100/500/1000
3.545.3.4.3.0075.0.0009–9–0,7510,863,9151100/500/1000
3.545.3.4.3.0075.0.0010–10–0,7510,870,5155100/500/1000
3.545.3.4.3.0075.0.0012–12–0,7511,283,7179100/500/1000
3.545.3.4.3.0075.0.0014–14–0,7511,896,9204100/500/1000
3.545.3.4.3.0075.0.0016–16–0,7512,3110,1226100/500/1000
3.545.3.4.3.0075.0.0018–18–0,7513123,3257100/500/1000
3.545.3.4.3.0075.0.0019–19–0,7513129,9262100/500/1000
3.545.3.4.3.0075.0.0020–20–0,7513,7136,5283100/500/1000
3.545.3.4.3.0075.0.0021–21–0,7513,7143,1285100/500/1000
3.545.3.4.3.0075.0.0024–24–0,7515,2162,9329100/500/1000
3.545.3.4.3.0075.0.0025–25–0,7515,2169,5348100/500/1000
3.545.3.4.3.0075.0.0027–27–0,7515,5182,7360100/500/1000
Part NumarasıPer Sayısıİletken Sayısıİletken Çapı (mm)İletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.545.2.4.3.0100.0.0002–2–16,92157100/500/1000
3.545.2.4.3.0100.0.0003–3–17,229,270100/500/1000
3.545.3.4.3.0100.0.0004–4–17,837,586100/500/1000
3.545.3.4.3.0100.0.0005–5–18,645,8106100/500/1000
3.545.3.4.3.0100.0.0006–6–19,254124100/500/1000
3.545.3.4.3.0100.0.0007–7–19,262,3130100/500/1000
3.545.3.4.3.0100.0.0008–8–110,170,5155100/500/1000
3.545.3.4.3.0100.0.0009–9–111,678,7176100/500/1000
3.545.3.4.3.0100.0.0010–10–111,687182100/500/1000
3.545.3.4.3.0100.0.0012–12–112103,5210100/500/1000
3.545.3.4.3.0100.0.0014–14–112,6120240100/500/1000
3.545.3.4.3.0100.0.0016–16–113,3136,5268100/500/1000
3.545.3.4.3.0100.0.0018–18–114153304100/500/1000
3.545.3.4.3.0100.0.0019–19–114161,3310100/500/1000
3.545.3.4.3.0100.0.0020–20–114,7169,5335100/500/1000
3.545.3.4.3.0100.0.0021–21–114,7177,8338100/500/1000
3.545.3.4.3.0100.0.0024–24–116,3202,5387100/500/1000
3.545.3.4.3.0100.0.0025–25–116,3210,8409100/500/1000
3.545.3.4.3.0100.0.0027–27–116,6227,3423100/500/1000
Part NumarasıPer Sayısıİletken Sayısıİletken Çapı (mm)İletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.545.2.4.3.0150.0.0002–2–1,57,530,271100/500/1000
3.545.2.4.3.0150.0.0003–3–1,57,943,189100/500/1000
3.545.2.4.3.0150.0.0004–4–1,58,656111100/500/1000
3.545.3.4.3.0150.0.0005–5–1,59,368,8136100/500/1000
3.545.3.4.3.0150.0.0006–6–1,510,181,7160100/500/1000
3.545.3.4.3.0150.0.0007–7–1,510,194,5170100/500/1000
3.545.3.4.3.0150.0.0008–8–1,511107,3203100/500/1000
3.545.3.4.3.0150.0.0009–9–1,512,7120,2230100/500/1000
3.545.3.4.3.0150.0.0010–10–1,512,7133,1239100/500/1000
3.545.3.4.3.0150.0.0012–12–1,513,2158,8278100/500/1000
3.545.3.4.3.0150.0.0014–14–1,513,9184,5318100/500/1000
3.545.3.4.3.0150.0.0016–16–1,514,5210,2355100/500/1000
3.545.3.4.3.0150.0.0018–18–1,515,4235,9403100/500/1000
3.545.3.4.3.0150.0.0019–19–1,515,4248,8413100/500/1000
3.545.3.4.3.0150.0.0020–20–1,516,2261,7446100/500/1000
3.545.3.4.3.0150.0.0021–21–1,516,2274,5451100/500/1000
3.545.3.4.3.0150.0.0024–24–1,518313,1520100/500/1000
3.545.3.4.3.0150.0.0025–25–1,518326549100/500/1000
3.545.3.4.3.0150.0.0027–27–1,518,3351,7571100/500/1000
Part NumarasıPer Sayısıİletken Sayısıİletken Çapı (mm)İletken Kesiti (mm²)Ortalama Dış Çap (mm)Bakır Ağırlığı (kg/km)Ortalama Ağırlık (kg/km)Makara Boyu (m)
3.545.2.4.3.0250.0.0002–2–2,58,747,497100/500/1000
3.545.2.4.3.0250.0.0003–3–2,59,168,8126100/500/1000
3.545.2.4.3.0250.0.0004–4–2,51090,2159100/500/1000
3.545.3.4.3.0250.0.0005–5–2,511111,7198100/500/1000
3.545.3.4.3.0250.0.0006–6–2,511,9133,1235100/500/1000
3.545.3.4.3.0250.0.0007–7–2,511,9154,5252100/500/1000
3.545.3.4.3.0250.0.0008–8–2,513175,9300100/500/1000
3.545.3.4.3.0250.0.0009–9–2,515,1197,4340100/500/1000
3.545.3.4.3.0250.0.0010–10–2,515,1218,8356100/500/1000
3.545.3.4.3.0250.0.0012–12–2,515,6261,7416100/500/1000
3.545.3.4.3.0250.0.0014–14–2,516,5304,5478100/500/1000
3.545.3.4.3.0250.0.0016–16–2,517,4347,4536100/500/1000
3.545.3.4.3.0250.0.0018–18–2,518,4390,2610100/500/1000
3.545.3.4.3.0250.0.0019–19–2,518,4411,7626100/500/1000
3.545.3.4.3.0250.0.0020–20–2,519,4433,1677100/500/1000
3.545.3.4.3.0250.0.0021–21–2,519,4454,5686100/500/1000
3.545.3.4.3.0250.0.0024–24–2,521,6518,8784100/500/1000
3.545.3.4.3.0250.0.0025–25–2,521,6540,3838100/500/1000
3.545.3.4.3.0250.0.0027–27–2,522583,1873100/500/1000
Bükülme YarıçapıÇalışma Sıcaklığı
Aralığı
10xD mm-40°C ~ +70°C

ETK Kablo’nun LIH(St)H FE180 PH120 Yangına Dayanıklı Sinyal ve Kontrol Kablosu, yüksek sıcaklık ve mekanik zorlanma koşullarında dahi sinyal bütünlüğünü korumak üzere tasarlanmıştır. Halojensiz ve alev geciktirici yapısıyla, güvenlik öncelikli altyapı sistemlerinde maksimum performans ve güvenlik sağlar. Bu özellikleriyle yangına dayanıklı kablolar arasında öne çıkar.

Yapı ve Performans Özellikleri

LIH(St)H FE180 PH120 kablosu, bakır iletkenler, halojensiz yalıtım ve alüminyum/pet (Al-PET) genel folyo ekran yapısıyla üretilir. Ekranlı yapısı, elektromanyetik girişimlere (EMI) karşı koruma sağlayarak sinyal netliğini artırır. FE180 standardı, kablonun iletkenlerinin yangın altında 180 dakika boyunca fonksiyonel kalmasını garanti ederken; PH120 standardı, 120 dakika boyunca mekanik darbe ve su püskürtme altında bile devre bütünlüğünün korunmasını sağlar.

Halojensiz Güvenlik

Halojensiz (LSZH) dış kılıf, yangın anında toksik gaz ve yoğun duman salımını en aza indirir. Bu özellik, hastaneler, okullar, havaalanları, tüneller ve alışveriş merkezleri gibi insan yoğunluğunun yüksek olduğu ortamlarda güvenli tahliye ve sistem sürekliliği açısından büyük önem taşır. LIH(St)H, aynı zamanda uzun ömürlü izolasyon ve çevre dostu bir yapı sunar.

Uygulama Alanları

ETK Kablo LIH(St)H FE180 PH120, yangın alarm çevrimleri, acil aydınlatma hatları, sesli tahliye sistemleri, bina otomasyon sistemleri (BMS) ve proses kontrol altyapılarında kullanılmak üzere tasarlanmıştır. Kablo, kuru veya nemli ortamlarda sabit döşemelerde; borular içinde, kablo tavalarında veya yapı elemanlarına gömülü şekilde güvenle kullanılabilir.

Teknik Uyum ve Standartlar

LIH(St)H FE180 PH120 kablosu, EN 50200 ve IEC 60331 yangın test standartlarına tam uyumludur. Bu testler, kablonun hem fonksiyonel hem de mekanik dayanıklılığını garanti eder. Ayrıca IEC 60332-1 standardı, kablonun alev geciktirici özelliklerini doğrular. Bu sayede ürün, yüksek güvenlikli tesislerde uluslararası yönetmeliklerle tam uyum sağlar.

Avantajlar

  • Yüksek yangın dayanımı: FE180 ve PH120 sertifikaları ile 180 dakikaya kadar işlevsel bütünlük.
  • EMI koruması: Al-PET ekran yapısı ile elektromanyetik parazitlere karşı etkili koruma.
  • Halojensiz yapı: Düşük duman yoğunluğu ve toksik gaz salınımı.
  • Geniş uygulama alanı: Yangın alarmı, acil aydınlatma, sesli tahliye ve kontrol sistemleri için uygun.
  • Uzun ömürlü çözüm: Zorlu koşullarda bile güvenilir performans ve yüksek yalıtım dayanımı.

Yangına Dayanıklı Sistemlerde Güvenilir Seçim

ETK Kablo’nun LIH(St)H FE180 PH120 modeli, kritik sistemlerin yangın esnasında bile çalışmasını sürdürmesi gereken altyapılar için özel olarak geliştirilmiştir. Halojensiz, ekranlı ve yüksek sıcaklık dayanımlı yapısıyla modern binaların, endüstriyel tesislerin ve güvenlik sistemlerinin temel bileşenidir.

LIH(St)H FE180 PH120 Yangına Dayanıklı Kablo — yüksek ısı dayanımı, EMI koruması ve halojensiz yapısıyla yangına dayanıklı sinyal ve kontrol kabloları arasında mühendislerin profesyonel tercihi.
