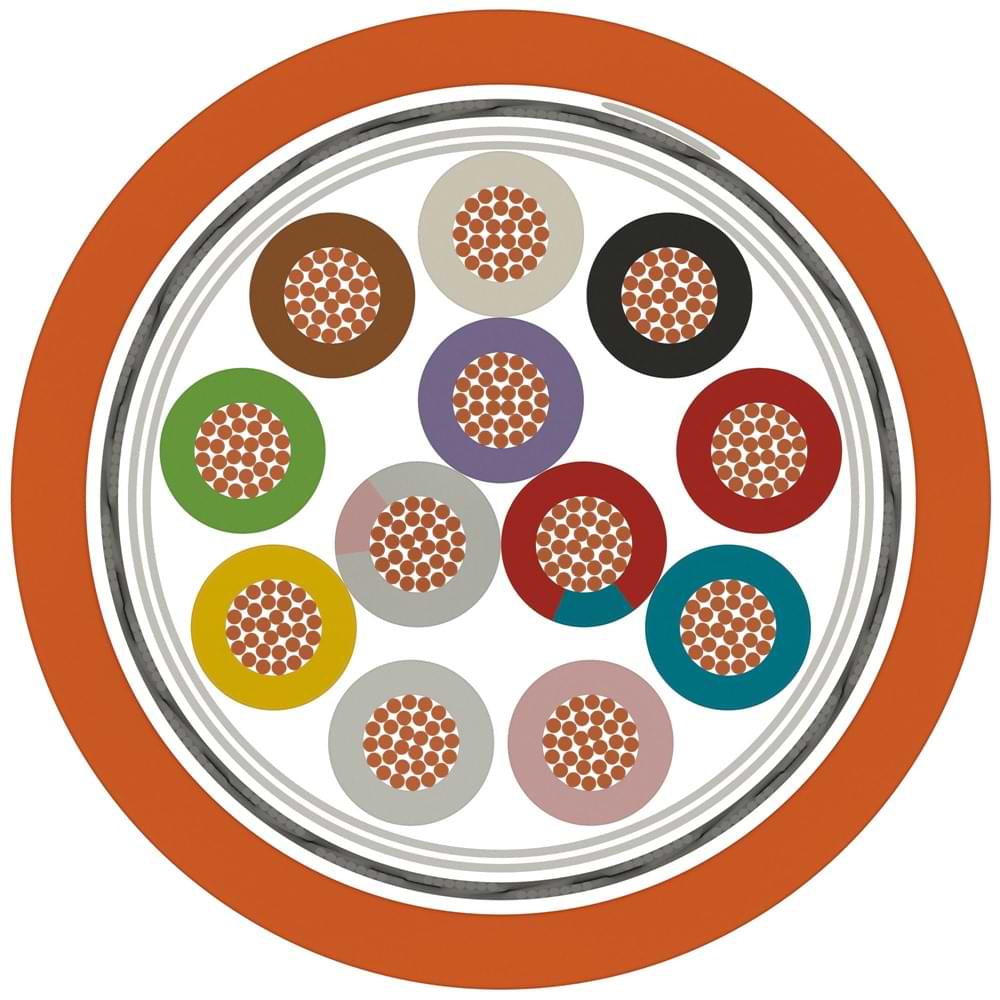

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | Çapraz bağlı seramik formda polimer bileşke (DIN 47100) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant, cam elyaf bant |
| 5 – Ekran | : | Kalaylı bakır örgü |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 2008 (Turuncu) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 39.0 | 100 | 100 | 300 | 2000 |
| 0.75 mm² | 26.0 | 100 | 100 | 300 | 2000 |
| 1.00 mm² | 19.5 | 100 | 100 | 300 | 2000 |
| 1.50 mm² | 13.3 | 100 | 100 | 300 | 2000 |
| 2.50 mm² | 8.0 | 100 | 100 | 300 | 2000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Devre Bütünlüğü Testi (FE180) | Şok Testi ile Devre Bütünlüğü (PH120) |
|---|---|
| IEC 60331-21 | EN 50200, VDE 0482-200, BS EN 50200 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.2.4.3.0050.0.0002 | – | 2 | – | 0,5 | 5,6 | 16,9 | 43 | 100/500/1000 |
| 3.517.2.4.3.0050.0.0003 | – | 3 | – | 0,5 | 5,9 | 21,3 | 51 | 100/500/1000 |
| 3.517.2.4.3.0050.0.0004 | – | 4 | – | 0,5 | 6,3 | 26,1 | 60 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0005 | – | 5 | – | 0,5 | 7 | 31,6 | 73 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0006 | – | 6 | – | 0,5 | 7,5 | 37,7 | 86 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0007 | – | 7 | – | 0,5 | 7,5 | 42,1 | 89 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0008 | – | 8 | – | 0,5 | 8,2 | 47 | 107 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0009 | – | 9 | – | 0,5 | 9,4 | 52,6 | 122 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0010 | – | 10 | – | 0,5 | 9,4 | 57,8 | 125 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0012 | – | 12 | – | 0,5 | 9,9 | 69,8 | 146 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0014 | – | 14 | – | 0,5 | 10,4 | 80,9 | 167 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0016 | – | 16 | – | 0,5 | 10,9 | 90,2 | 184 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0018 | – | 18 | – | 0,5 | 11,5 | 96,2 | 205 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0019 | – | 19 | – | 0,5 | 11,5 | 100,6 | 208 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0020 | – | 20 | – | 0,5 | 12,1 | 106,7 | 226 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0021 | – | 21 | – | 0,5 | 12,1 | 111,1 | 227 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0024 | – | 24 | – | 0,5 | 13,4 | 126 | 263 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0025 | – | 25 | – | 0,5 | 13,4 | 130,4 | 277 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0027 | – | 27 | – | 0,5 | 13,7 | 140,6 | 286 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.2.4.3.0075.0.0002 | – | 2 | – | 0,75 | 6,1 | 21,6 | 51 | 100/500/1000 |
| 3.517.2.4.3.0075.0.0003 | – | 3 | – | 0,75 | 6,4 | 28,2 | 62 | 100/500/1000 |
| 3.517.2.4.3.0075.0.0004 | – | 4 | – | 0,75 | 7 | 36 | 76 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0005 | – | 5 | – | 0,75 | 7,7 | 43,6 | 94 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0006 | – | 6 | – | 0,75 | 8,3 | 52 | 110 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0007 | – | 7 | – | 0,75 | 8,3 | 58,6 | 115 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0008 | – | 8 | – | 0,75 | 9,1 | 66,2 | 138 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0009 | – | 9 | – | 0,75 | 10,5 | 76,6 | 158 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0010 | – | 10 | – | 0,75 | 10,5 | 84,2 | 164 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0012 | – | 12 | – | 0,75 | 10,9 | 98,9 | 189 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0014 | – | 14 | – | 0,75 | 11,4 | 109,4 | 211 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0016 | – | 16 | – | 0,75 | 12 | 124,2 | 234 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0018 | – | 18 | – | 0,75 | 12,7 | 138,7 | 266 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0019 | – | 19 | – | 0,75 | 12,7 | 145,3 | 271 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0020 | – | 20 | – | 0,75 | 13,4 | 157,1 | 296 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0021 | – | 21 | – | 0,75 | 13,4 | 163,7 | 299 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0024 | – | 24 | – | 0,75 | 14,9 | 185,5 | 344 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0025 | – | 25 | – | 0,75 | 14,9 | 192,1 | 363 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0027 | – | 27 | – | 0,75 | 15,2 | 207,2 | 376 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.2.4.3.0100.0.0002 | – | 2 | – | 1 | 6,5 | 26 | 58 | 100/500/1000 |
| 3.517.2.4.3.0100.0.0003 | – | 3 | – | 1 | 6,9 | 34,3 | 72 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0004 | – | 4 | – | 1 | 7,5 | 43,5 | 89 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0005 | – | 5 | – | 1 | 8,2 | 52,2 | 108 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0006 | – | 6 | – | 1 | 8,9 | 66,2 | 131 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0007 | – | 7 | – | 1 | 8,9 | 74,4 | 138 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0008 | – | 8 | – | 1 | 9,8 | 83,8 | 164 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0009 | – | 9 | – | 1 | 11,2 | 91,2 | 183 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0010 | – | 10 | – | 1 | 11,2 | 99,5 | 189 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0012 | – | 12 | – | 1 | 11,7 | 116,7 | 218 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0014 | – | 14 | – | 1 | 12,3 | 134 | 248 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0016 | – | 16 | – | 1 | 12,9 | 152,1 | 277 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0018 | – | 18 | – | 1 | 13,7 | 173,8 | 318 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0019 | – | 19 | – | 1 | 13,7 | 182 | 324 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0020 | – | 20 | – | 1 | 14,4 | 192 | 350 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0021 | – | 21 | – | 1 | 14,4 | 200,2 | 353 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0024 | – | 24 | – | 1 | 16 | 227,9 | 404 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0025 | – | 25 | – | 1 | 16 | 236,1 | 426 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0027 | – | 27 | – | 1 | 16,3 | 255,2 | 443 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.2.4.3.0150.0.0002 | – | 2 | – | 1,5 | 7,1 | 35,7 | 73 | 100/500/1000 |
| 3.517.2.4.3.0150.0.0003 | – | 3 | – | 1,5 | 7,5 | 48,7 | 91 | 100/500/1000 |
| 3.517.2.4.3.0150.0.0004 | – | 4 | – | 1,5 | 8,2 | 62,8 | 113 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0005 | – | 5 | – | 1,5 | 9 | 76,9 | 140 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0006 | – | 6 | – | 1,5 | 9,8 | 94,9 | 169 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0007 | – | 7 | – | 1,5 | 9,8 | 107,8 | 178 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0008 | – | 8 | – | 1,5 | 10,7 | 119,7 | 210 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0009 | – | 9 | – | 1,5 | 12,3 | 132,9 | 236 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0010 | – | 10 | – | 1,5 | 12,3 | 147,2 | 247 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0012 | – | 12 | – | 1,5 | 12,8 | 174,2 | 287 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0014 | – | 14 | – | 1,5 | 13,6 | 205,1 | 331 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0016 | – | 16 | – | 1,5 | 14,3 | 232,4 | 370 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0018 | – | 18 | – | 1,5 | 15,1 | 260,2 | 420 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0019 | – | 19 | – | 1,5 | 15,1 | 273,1 | 429 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0020 | – | 20 | – | 1,5 | 15,9 | 286,6 | 463 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0021 | – | 21 | – | 1,5 | 15,9 | 299,5 | 468 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0024 | – | 24 | – | 1,5 | 17,7 | 342 | 540 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0025 | – | 25 | – | 1,5 | 17,7 | 354,8 | 570 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0027 | – | 27 | – | 1,5 | 18 | 381 | 592 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.2.4.3.0250.0.0002 | – | 2 | – | 2,5 | 8,4 | 58,8 | 105 | 100/500/1000 |
| 3.517.2.4.3.0250.0.0003 | – | 3 | – | 2,5 | 8,9 | 80,3 | 134 | 100/500/1000 |
| 3.517.2.4.3.0250.0.0004 | – | 4 | – | 2,5 | 9,8 | 103,6 | 170 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0005 | – | 5 | – | 2,5 | 10,8 | 124 | 211 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0006 | – | 6 | – | 2,5 | 11,7 | 147,9 | 251 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0007 | – | 7 | – | 2,5 | 11,7 | 169,3 | 266 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0008 | – | 8 | – | 2,5 | 12,9 | 192,5 | 317 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0009 | – | 9 | – | 2,5 | 15 | 220,1 | 363 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0010 | – | 10 | – | 2,5 | 15 | 243,3 | 381 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0012 | – | 12 | – | 2,5 | 15,6 | 286,6 | 441 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0014 | – | 14 | – | 2,5 | 16,4 | 332,4 | 506 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0016 | – | 16 | – | 2,5 | 17,3 | 378,9 | 568 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0018 | – | 18 | – | 2,5 | 18,3 | 423,1 | 644 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0019 | – | 19 | – | 2,5 | 18,3 | 444,5 | 659 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0020 | – | 20 | – | 2,5 | 19,3 | 467,4 | 712 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0021 | – | 21 | – | 2,5 | 19,3 | 488,9 | 721 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0024 | – | 24 | – | 2,5 | 21,4 | 559,9 | 827 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0025 | – | 25 | – | 2,5 | 21,4 | 581,3 | 874 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0027 | – | 27 | – | 2,5 | 21,8 | 628,7 | 913 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.3.4.3.0400.0.0002 | – | 2 | – | 4 | 9,4 | 83,5 | 138 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0003 | – | 3 | – | 4 | 10 | 119 | 181 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0004 | – | 4 | – | 4 | 11 | 154,5 | 230 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0005 | – | 5 | – | 4 | 12,1 | 191,1 | 287 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0006 | – | 6 | – | 4 | 13,2 | 227,3 | 346 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0007 | – | 7 | – | 4 | 13,2 | 261,6 | 371 | 100/500/1000 |
| Part Numarası | Per Sayısı | İletken Sayısı | İletken Çapı (mm) | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|---|
| 3.517.3.4.3.0600.0.0002 | – | 2 | – | 6 | 11,1 | 120,4 | 191 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0003 | – | 3 | – | 6 | 11,9 | 173,8 | 260 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0004 | – | 4 | – | 6 | 13,1 | 227,2 | 331 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0005 | – | 5 | – | 6 | 14,5 | 285,6 | 419 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0006 | – | 6 | – | 6 | 15,8 | 340,6 | 501 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0007 | – | 7 | – | 6 | 15,8 | 392 | 539 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -40°C ~ +70°C |

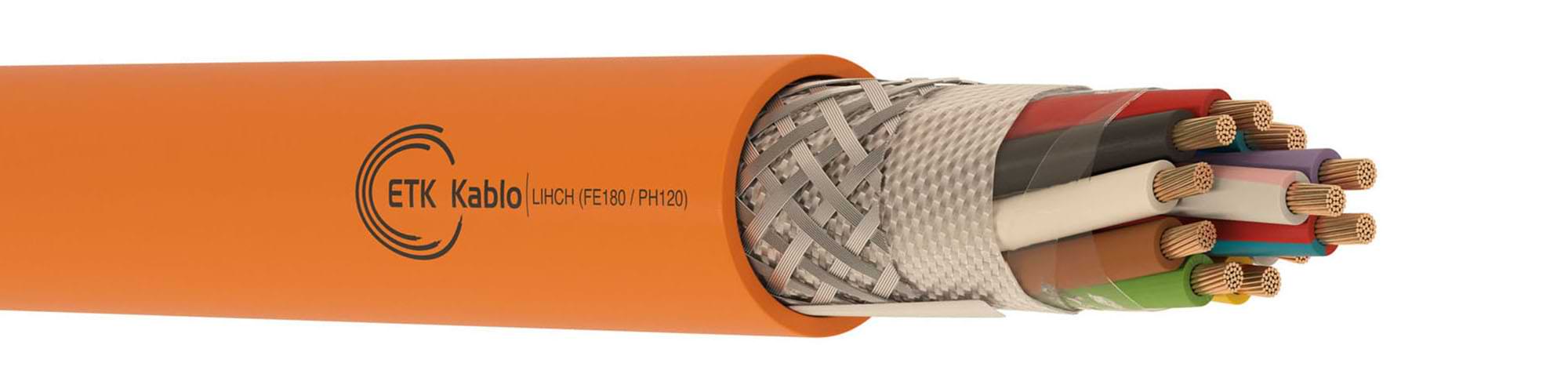

LIHCH FE180 PH120 Yangına Dayanıklı Sinyal Kontrol Kablosu
LIHCH FE180 PH120, yangın koşullarında devre bütünlüğü gerektiren sinyal ve kontrol uygulamaları için tasarlanmış örgü ekranlı kablodur. Sınıf 5 bakır iletken, seramikleşen çapraz bağlı polimer izolasyon ve kalaylı bakır örgü ekran içerir. Turuncu halojensiz dış kılıf, bu yapıyı tamamlar.
FE180 ve PH120 Ne Anlama Gelir?
FE180, ilgili yangın testinin tanımlı koşullarında 180 dakika devre bütünlüğünü ifade eder. PH120 ise EN 50200 kapsamında alev ve mekanik şok altında 120 dakikalık devre bütünlüğü sınıfıdır. Bu iki tanım farklı test koşullarına dayanır; süreleri birbirine eklemeyin.
Proje seçiminde ürünün test raporunu, raporun kapsadığı kablo ölçülerini ve montaj koşullarını birlikte değerlendirin. Bu sınıflar, her yangın senaryosunda tüm sistemin aynı süre çalışacağına ilişkin bir garanti değildir.
LIHCH FE180 PH120 Nerelerde Kullanılır?
Bu ürün; sinyal iletişimi, ölçüm ve kontrol devreleri ile bina içi haberleşme ve ses sistemlerine yöneliktir. Yangın sırasında devre sürekliliği isteyen projelerde elektriksel gereksinimleri ve yangın performansını birlikte kontrol edin.
Kalaylı bakır örgü ekran, dış elektromanyetik girişimin sinyal damarları üzerindeki etkisini azaltmaya yardımcı olur. Ekran bağlantısını da proje gereksinimlerine göre planlayın. Diğer ürünler için yangına dayanıklı kabloları inceleyebilirsiniz.
LIHCH FE180 PH120 Kablo Ölçüleri
Aşağıdaki tablo seçili damar ve kesit kombinasyonlarını gösterir. Örneğin LIHCH FE180 PH120 2×1,50, her biri 1,50 mm² kesitli iki iletken içerir. Diğer ölçüler, dış çaplar ve ağırlıklar için Çeşitler bölümüne bakın.
| Kablo Ölçüsü | İletken Sayısı | İletken Kesiti (mm²) |
|---|---|---|
| LIHCH FE180 PH120 2×0,50 | 2 | 0,50 |
| LIHCH FE180 PH120 4×0,50 | 4 | 0,50 |
| LIHCH FE180 PH120 2×0,75 | 2 | 0,75 |
| LIHCH FE180 PH120 4×0,75 | 4 | 0,75 |
| LIHCH FE180 PH120 8×0,75 | 8 | 0,75 |
| LIHCH FE180 PH120 2×1 | 2 | 1,00 |
| LIHCH FE180 PH120 4×1 | 4 | 1,00 |
| LIHCH FE180 PH120 2×1,50 | 2 | 1,50 |
| LIHCH FE180 PH120 4×1,50 | 4 | 1,50 |
| LIHCH FE180 PH120 7×1,50 | 7 | 1,50 |
| LIHCH FE180 PH120 12×1,50 | 12 | 1,50 |
| LIHCH FE180 PH120 2×2,50 | 2 | 2,50 |
| LIHCH FE180 PH120 4×2,50 | 4 | 2,50 |
Standart LIHCH ile Farkı Nedir?
Standart LIHCH sinyal kontrol kablosu, halojensiz ve örgü ekranlı bir üründür. LIHCH FE180 PH120 ise yangın sırasında devre bütünlüğü için farklı izolasyon yapısı kullanır. Dolayısıyla yalnızca LIHCH koduna veya halojensiz kılıfa bakarak iki ürünü eşdeğer kabul etmeyin.
LIHCH FE180 PH120 Fiyatı ve Teklif Talebi
LIHCH FE180 PH120 kablo fiyatı; damar sayısı, iletken kesiti, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinizde tam ürün kodunu, kablo ölçüsünü, teslimat yerini ve gerekli test belgelerini belirtin. Ayrıca proje şartnamenizi paylaşın.
500 ve 1000 metre ambalaj seçenekleri, güncel fiyat ve teslim süresi için ETK Kablo ile iletişime geçin.
