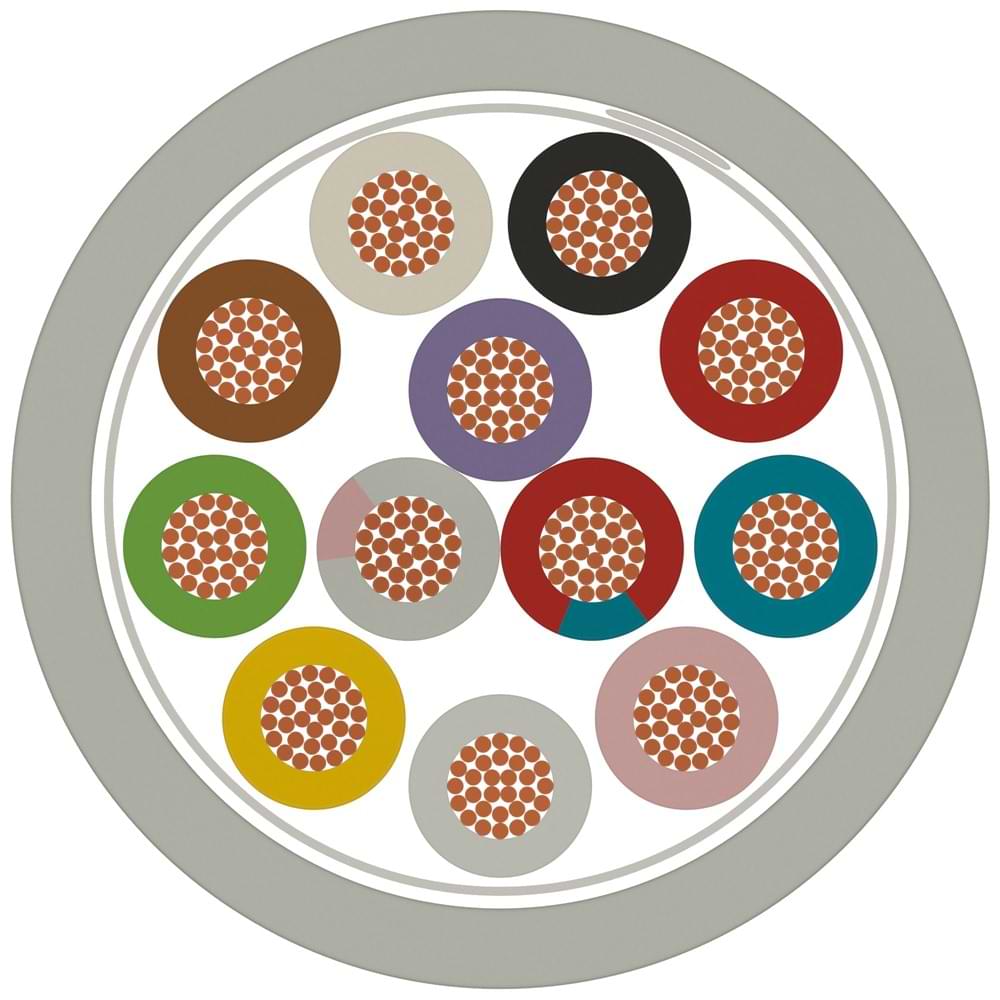

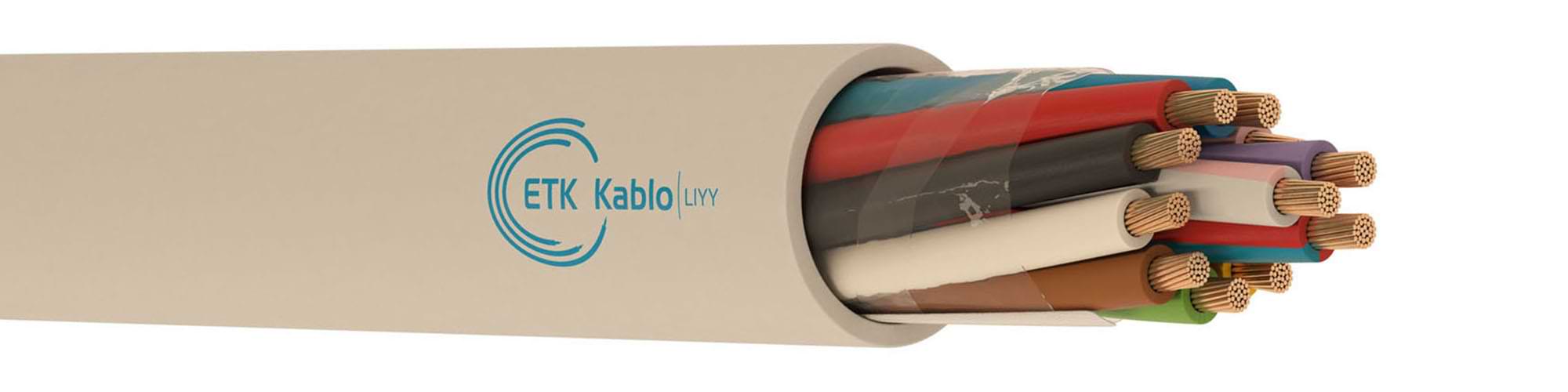

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | PVC (TS IEC 60189-2, EN 50290-2-21) (DIN 47100) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 7035 (Gri) |
| İletken Kesiti | İletken Direnci Ω/km (20 °C) | İzolasyon Direnci M Ω/km (20 °C) | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.22 mm² | 85.0 | 200 | 110 | 250 | 1200 |
| 0.25 mm² | 77.8 | 200 | 110 | 250 | 1200 |
| 0.34 mm² | 56.0 | 200 | 110 | 250 | 1200 |
| 0.50 mm² | 39.0 | 20 | 120 | 300/500 | 2000 |
| 0.75 mm² | 26.0 | 20 | 120 | 300/500 | 2000 |
| 1.00 mm² | 19.5 | 20 | 130 | 300/500 | 2000 |
| 1.50 mm² | 13.3 | 20 | 140 | 300/500 | 2000 |
| 2.50 mm² | 7.98 | 20 | 150 | 300/500 | 2000 |
| Alev Geciktiricilik Testi |
|---|
| IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0022.0.0002 | 2 | – | 0,22 | 3,5 | 4,3 | 15 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0003 | 3 | – | 0,22 | 3,7 | 6,4 | 19 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0004 | 4 | – | 0,22 | 4 | 8,5 | 23 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0005 | 5 | – | 0,22 | 4,5 | 10,7 | 29 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0006 | 6 | – | 0,22 | 4,9 | 12,8 | 35 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0007 | 7 | – | 0,22 | 4,9 | 14,9 | 37 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0008 | 8 | – | 0,22 | 5,5 | 17,1 | 46 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0009 | 9 | – | 0,22 | 5,8 | 19,2 | 50 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0010 | 10 | – | 0,22 | 6,3 | 21,3 | 54 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0012 | 12 | – | 0,22 | 6,6 | 25,6 | 63 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0014 | 14 | – | 0,22 | 7 | 29,9 | 72 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0016 | 16 | – | 0,22 | 7,3 | 34,1 | 80 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0018 | 18 | – | 0,22 | 7,7 | 38,4 | 91 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0019 | 19 | – | 0,22 | 7,8 | 40,5 | 93 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0020 | 20 | – | 0,22 | 8,2 | 42,7 | 98 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0021 | 21 | – | 0,22 | 8,3 | 44,8 | 104 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0024 | 24 | – | 0,22 | 9,1 | 51,2 | 117 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0025 | 25 | – | 0,22 | 9,1 | 53,3 | 123 | 100/500/1000 |
| 3.510.2.2.2.0022.0.0027 | 27 | – | 0,22 | 9,5 | 57,6 | 133 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0025.0.0002 | 2 | – | 0,25 | 3,8 | 4,8 | 17 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0003 | 3 | – | 0,25 | 4 | 7,2 | 22 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0004 | 4 | – | 0,25 | 4,3 | 9,6 | 26 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0005 | 5 | – | 0,25 | 4,8 | 12 | 32 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0006 | 6 | – | 0,25 | 5,2 | 14,4 | 39 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0007 | 7 | – | 0,25 | 5,2 | 16,8 | 41 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0008 | 8 | – | 0,25 | 5,8 | 19,2 | 49 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0009 | 9 | – | 0,25 | 6,2 | 21,6 | 54 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0010 | 10 | – | 0,25 | 6,7 | 24 | 60 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0012 | 12 | – | 0,25 | 7 | 28,8 | 70 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0014 | 14 | – | 0,25 | 7,4 | 33,6 | 81 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0016 | 16 | – | 0,25 | 7,8 | 34,1 | 87 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0018 | 18 | – | 0,25 | 8,2 | 43,2 | 102 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0019 | 19 | – | 0,25 | 8,3 | 45,6 | 105 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0020 | 20 | – | 0,25 | 8,7 | 48 | 111 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0021 | 21 | – | 0,25 | 8,8 | 50,4 | 117 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0024 | 24 | – | 0,25 | 9,7 | 57,6 | 132 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0025 | 25 | – | 0,25 | 9,7 | 60 | 138 | 100/500/1000 |
| 3.510.2.2.2.0025.0.0027 | 27 | – | 0,25 | 10,1 | 64,8 | 149 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0034.0.0002 | 2 | – | 0,34 | 4,3 | 6,7 | 22 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0003 | 3 | – | 0,34 | 4,5 | 10 | 28 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0004 | 4 | – | 0,34 | 4,9 | 13,3 | 34 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0005 | 5 | – | 0,34 | 5,4 | 16,7 | 42 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0006 | 6 | – | 0,34 | 5,9 | 20 | 52 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0007 | 7 | – | 0,34 | 5,9 | 23,3 | 54 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0008 | 8 | – | 0,34 | 6,5 | 26,7 | 65 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0009 | 9 | – | 0,34 | 7,5 | 30 | 74 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0010 | 10 | – | 0,34 | 7,6 | 33,3 | 78 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0012 | 12 | – | 0,34 | 7,8 | 40 | 90 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0014 | 14 | – | 0,34 | 8,3 | 46,7 | 104 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0016 | 16 | – | 0,34 | 8,7 | 53,3 | 116 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0018 | 18 | – | 0,34 | 9,3 | 60 | 133 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0019 | 19 | – | 0,34 | 9,4 | 63,3 | 138 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0020 | 20 | – | 0,34 | 9,9 | 66,7 | 145 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0021 | 21 | – | 0,34 | 9,9 | 70 | 150 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0024 | 24 | – | 0,34 | 11,1 | 80 | 176 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0025 | 25 | – | 0,34 | 11,1 | 83,3 | 184 | 100/500/1000 |
| 3.510.2.2.2.0034.0.0027 | 27 | – | 0,34 | 11,3 | 90 | 193 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0050.0.0002 | 2 | – | 0,5 | 4,9 | 8,8 | 29 | 100/500/1000 |
| 3.510.2.2.2.0050.0.0003 | 3 | – | 0,5 | 5,2 | 13,2 | 37 | 100/500/1000 |
| 3.510.2.2.2.0050.0.0004 | 4 | – | 0,5 | 5,6 | 17,6 | 45 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0005 | 5 | – | 0,5 | 6,2 | 22 | 57 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0006 | 6 | – | 0,5 | 6,7 | 26,4 | 67 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0007 | 7 | – | 0,5 | 6,7 | 30,8 | 70 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0008 | 8 | – | 0,5 | 7,4 | 35,2 | 86 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0009 | 9 | – | 0,5 | 8,6 | 39,6 | 98 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0010 | 10 | – | 0,5 | 8,6 | 44 | 101 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0012 | 12 | – | 0,5 | 9 | 52,8 | 118 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0014 | 14 | – | 0,5 | 9,5 | 61,6 | 136 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0016 | 16 | – | 0,5 | 10 | 70,4 | 152 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0018 | 18 | – | 0,5 | 10,6 | 79,2 | 174 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0019 | 19 | – | 0,5 | 10,6 | 83,6 | 177 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0020 | 20 | – | 0,5 | 11,2 | 88 | 198 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0021 | 21 | – | 0,5 | 11,2 | 92,4 | 204 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0024 | 24 | – | 0,5 | 12,5 | 105,6 | 226 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0025 | 25 | – | 0,5 | 12,5 | 110 | 239 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0027 | 27 | – | 0,5 | 12,7 | 118,8 | 247 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0030 | 30 | – | 0,5 | 13,3 | 132 | 273 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0032 | 32 | – | 0,5 | 13,8 | 140,8 | 293 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0036 | 36 | – | 0,5 | 14,4 | 158,5 | 326 | 100/500/1000 |
| 3.510.3.2.2.0050.0.0040 | 40 | – | 0,5 | 15,1 | 176,1 | 371 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0075.0.0002 | 2 | – | 0,75 | 5,3 | 13,2 | 35 | 100/500/1000 |
| 3.510.2.2.2.0075.0.0003 | 3 | – | 0,75 | 5,6 | 19,8 | 46 | 100/500/1000 |
| 3.510.2.2.2.0075.0.0004 | 4 | – | 0,75 | 6,1 | 26,4 | 57 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0005 | 5 | – | 0,75 | 6,7 | 33 | 72 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0006 | 6 | – | 0,75 | 7,3 | 39,6 | 85 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0007 | 7 | – | 0,75 | 7,3 | 46,2 | 90 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0008 | 8 | – | 0,75 | 8,1 | 52,8 | 110 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0009 | 9 | – | 0,75 | 9,4 | 59,4 | 125 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0010 | 10 | – | 0,75 | 9,4 | 66 | 130 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0012 | 12 | – | 0,75 | 9,8 | 79,2 | 152 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0014 | 14 | – | 0,75 | 10,4 | 92,4 | 175 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0016 | 16 | – | 0,75 | 10,9 | 105,6 | 196 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0018 | 18 | – | 0,75 | 11,6 | 118,8 | 225 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0019 | 19 | – | 0,75 | 11,6 | 125,4 | 229 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0020 | 20 | – | 0,75 | 12,2 | 132 | 256 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0021 | 21 | – | 0,75 | 12,2 | 138,6 | 264 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0024 | 24 | – | 0,75 | 13,7 | 158,5 | 292 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0025 | 25 | – | 0,75 | 13,7 | 165,1 | 310 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0027 | 27 | – | 0,75 | 14 | 178,3 | 321 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0030 | 30 | – | 0,75 | 14,6 | 198,1 | 355 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0032 | 32 | – | 0,75 | 15,1 | 211,3 | 381 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0036 | 36 | – | 0,75 | 15,8 | 237,7 | 425 | 100/500/1000 |
| 3.510.3.2.2.0075.0.0040 | 40 | – | 0,75 | 16,5 | 264,1 | 483 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0100.0.0002 | 2 | – | 1 | 5,7 | 16,5 | 41 | 100/500/1000 |
| 3.510.2.2.2.0100.0.0003 | 3 | – | 1 | 6 | 24,8 | 54 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0004 | 4 | – | 1 | 6,7 | 33 | 69 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0005 | 5 | – | 1 | 7,4 | 41,3 | 87 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0006 | 6 | – | 1 | 8 | 49,5 | 104 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0007 | 7 | – | 1 | 8 | 57,8 | 110 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0008 | 8 | – | 1 | 8,8 | 66 | 133 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0009 | 9 | – | 1 | 10,3 | 74,3 | 151 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0010 | 10 | – | 1 | 10,3 | 82,5 | 158 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0012 | 12 | – | 1 | 10,7 | 99 | 185 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0014 | 14 | – | 1 | 11,4 | 115,5 | 213 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0016 | 16 | – | 1 | 12 | 132 | 239 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0018 | 18 | – | 1 | 12,7 | 148,5 | 273 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0019 | 19 | – | 1 | 12,7 | 156,8 | 279 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0020 | 20 | – | 1 | 13,4 | 165,1 | 312 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0021 | 21 | – | 1 | 13,4 | 173,3 | 322 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0024 | 24 | – | 1 | 14,9 | 198,1 | 355 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0025 | 25 | – | 1 | 14,9 | 206,3 | 373 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0027 | 27 | – | 1 | 15,2 | 222,8 | 387 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0030 | 30 | – | 1 | 15,9 | 247,6 | 428 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0032 | 32 | – | 1 | 16,5 | 264,1 | 460 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0036 | 36 | – | 1 | 17,2 | 297,1 | 513 | 100/500/1000 |
| 3.510.3.2.2.0100.0.0040 | 40 | – | 1 | 18 | 330,1 | 583 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0150.0.0002 | 2 | – | 1,5 | 6,4 | 25,7 | 55 | 100/500/1000 |
| 3.510.2.2.2.0150.0.0003 | 3 | – | 1,5 | 6,8 | 38,6 | 73 | 100/500/1000 |
| 3.510.2.2.2.0150.0.0004 | 4 | – | 1,5 | 7,5 | 51,4 | 93 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0005 | 5 | – | 1,5 | 8,3 | 64,3 | 118 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0006 | 6 | – | 1,5 | 9 | 77,2 | 141 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0007 | 7 | – | 1,5 | 9 | 90 | 151 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0008 | 8 | – | 1,5 | 9,9 | 102,9 | 182 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0009 | 9 | – | 1,5 | 11,6 | 115,7 | 206 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0010 | 10 | – | 1,5 | 11,6 | 128,6 | 216 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0012 | 12 | – | 1,5 | 12,1 | 154,3 | 254 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0014 | 14 | – | 1,5 | 12,8 | 180 | 293 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0016 | 16 | – | 1,5 | 13,5 | 205,7 | 329 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0018 | 18 | – | 1,5 | 14,3 | 231,5 | 376 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0019 | 19 | – | 1,5 | 14,3 | 244,3 | 386 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0020 | 20 | – | 1,5 | 15,1 | 257,2 | 430 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0021 | 21 | – | 1,5 | 15,1 | 270 | 442 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0024 | 24 | – | 1,5 | 16,9 | 308,6 | 490 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0025 | 25 | – | 1,5 | 16,9 | 321,5 | 519 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0027 | 27 | – | 1,5 | 17,3 | 347,2 | 541 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0030 | 30 | – | 1,5 | 17,9 | 385,8 | 594 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0032 | 32 | – | 1,5 | 18,6 | 411,5 | 638 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0036 | 36 | – | 1,5 | 19,4 | 462,9 | 712 | 100/500/1000 |
| 3.510.3.2.2.0150.0.0040 | 40 | – | 1,5 | 20,2 | 514,4 | 802 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.2.2.2.0250.0.0002 | 2 | – | 2,5 | 7,6 | 42,9 | 80 | 100/500/1000 |
| 3.510.2.2.2.0250.0.0003 | 3 | – | 2,5 | 8,1 | 64,3 | 108 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0004 | 4 | – | 2,5 | 9 | 85,7 | 142 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0005 | 5 | – | 2,5 | 10,1 | 107,2 | 183 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0006 | 6 | – | 2,5 | 11 | 128,6 | 220 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0007 | 7 | – | 2,5 | 11 | 150 | 235 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0008 | 8 | – | 2,5 | 12,1 | 171,5 | 283 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0009 | 9 | – | 2,5 | 14,2 | 192,9 | 321 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0010 | 10 | – | 2,5 | 14,2 | 214,3 | 337 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0012 | 12 | – | 2,5 | 14,8 | 257,2 | 396 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0014 | 14 | – | 2,5 | 15,6 | 300 | 458 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0016 | 16 | – | 2,5 | 16,5 | 342,9 | 516 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0018 | 18 | – | 2,5 | 17,5 | 385,8 | 590 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0019 | 19 | – | 2,5 | 17,5 | 407,2 | 605 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0020 | 20 | – | 2,5 | 18,5 | 428,6 | 675 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0021 | 21 | – | 2,5 | 18,5 | 450,1 | 665 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0024 | 24 | – | 2,5 | 20,6 | 514,4 | 762 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0025 | 25 | – | 2,5 | 20,6 | 535,8 | 810 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0027 | 27 | – | 2,5 | 21 | 578,7 | 844 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0030 | 30 | – | 2,5 | 21,9 | 643 | 935 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0032 | 32 | – | 2,5 | 22,8 | 685,8 | 1004 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0036 | 36 | – | 2,5 | 23,8 | 771,6 | 1123 | 100/500/1000 |
| 3.510.3.2.2.0250.0.0040 | 40 | – | 2,5 | 24,8 | 857,3 | 1269 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.3.2.2.0400.0.0002 | 2 | – | 4 | 8,7 | 68,6 | 122 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0003 | 3 | – | 4 | 9,3 | 102,9 | 155 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0004 | 4 | – | 4 | 10,3 | 137,2 | 204 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0005 | 5 | – | 4 | 11,5 | 171,5 | 261 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0006 | 6 | – | 4 | 12,6 | 205,7 | 314 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0007 | 7 | – | 4 | 12,6 | 240 | 339 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0008 | 8 | – | 4 | 13,9 | 274,3 | 407 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0009 | 9 | – | 4 | 16,3 | 308,6 | 460 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0010 | 10 | – | 4 | 16,3 | 342,9 | 485 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0012 | 12 | – | 4 | 17 | 411,5 | 573 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0014 | 14 | – | 4 | 17,9 | 480,1 | 662 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0016 | 16 | – | 4 | 18,9 | 548,7 | 748 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0018 | 18 | – | 4 | 20,1 | 617,2 | 854 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0019 | 19 | – | 4 | 20,1 | 651,5 | 879 | 100/500/1000 |
| 3.510.3.2.2.0400.0.0020 | 20 | – | 4 | 21,2 | 685,8 | 976 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.3.2.2.0600.0.0002 | 2 | – | 6 | 10,6 | 102,9 | 180 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0003 | 3 | – | 6 | 11,3 | 154,3 | 229 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0004 | 4 | – | 6 | 12,6 | 205,7 | 302 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0005 | 5 | – | 6 | 14,1 | 257,2 | 387 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0006 | 6 | – | 6 | 15,4 | 308,6 | 468 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0007 | 7 | – | 6 | 15,4 | 360,1 | 505 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0008 | 8 | – | 6 | 16,8 | 411,5 | 597 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0009 | 9 | – | 6 | 20 | 462,9 | 684 | 100/500/1000 |
| 3.510.3.2.2.0600.0.0010 | 10 | – | 6 | 20 | 514,4 | 722 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.510.3.2.2.1000.0.0002 | 2 | – | 10 | 13,3 | 178 | 300 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0003 | 3 | – | 10 | 14,1 | 267 | 383 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0004 | 4 | – | 10 | 15,6 | 356 | 495 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0005 | 5 | – | 10 | 17,2 | 445 | 625 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0006 | 6 | – | 10 | 18,9 | 534 | 758 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0007 | 7 | – | 10 | 19,2 | 623 | 837 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0008 | 8 | – | 10 | 20,6 | 712 | 974 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0009 | 9 | – | 10 | 24,4 | 801 | 1107 | 100/500/1000 |
| 3.510.3.2.2.1000.0.0010 | 10 | – | 10 | 24,5 | 890 | 1178 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +70°C |
LIYY Kablo – Ekransız PVC Sinyal Kontrol Kablosu
LIYY kablo, ölçüm, elektronik kontrol ve otomasyon devrelerinde sinyal iletimi için kullanılır. Sınıf 5 çok telli bakır iletken, PVC damar izolasyonu ve PVC dış kılıf içerir. Ekransız yapısı nedeniyle elektromanyetik girişim koşulları ürün seçiminde önem taşır. ETK Kablo, farklı damar sayısı ve kesit seçenekleriyle LIYY sinyal kontrol kablosu üretir.
LIYY Kablo Nerelerde Kullanılır?
LIYY; enstrüman bağlantılarında, endüstriyel elektronik sistemlerde, bilgisayar ve ofis makinelerinde kullanılır. Ayrıca bina içi haberleşme ve ses sistemlerinde, ilgili devrenin gereksinimlerine göre tercih edilir. Kablo seçerken hat uzunluğunu, çalışma gerilimini ve yakındaki güç devrelerini birlikte değerlendirin.
Sınıf 5 iletkenler montaj sırasında esneklik sağlar. Ancak sürekli hareket veya burulma içeren uygulamalarda hareket koşullarını ayrıca belirtin. Farklı yapıları karşılaştırmak için PVC sinyal kontrol kablolarını inceleyebilirsiniz.
LIYY Kablo Damar Sayıları ve Kesitleri
Aşağıdaki tablo seçili LIYY kablo ölçülerini gösterir. Örneğin LIYY 2×0,75, her biri 0,75 mm² kesitli iki iletken içerir. Diğer kombinasyonlar, dış çaplar ve ağırlıklar için bu sayfadaki Çeşitler bölümüne bakın.
| Kablo Ölçüsü | İletken Sayısı | İletken Kesiti (mm²) |
|---|---|---|
| LIYY 2×0,22 | 2 | 0,22 |
| LIYY 4×0,22 | 4 | 0,22 |
| LIYY 2×0,25 | 2 | 0,25 |
| LIYY 4×0,34 | 4 | 0,34 |
| LIYY 2×0,50 | 2 | 0,50 |
| LIYY 4×0,50 | 4 | 0,50 |
| LIYY 8×0,50 | 8 | 0,50 |
| LIYY 2×0,75 | 2 | 0,75 |
| LIYY 4×0,75 | 4 | 0,75 |
| LIYY 8×0,75 | 8 | 0,75 |
| LIYY 12×0,75 | 12 | 0,75 |
| LIYY 2×1 | 2 | 1 |
| LIYY 4×1 | 4 | 1 |
| LIYY 2×1,50 | 2 | 1,50 |
| LIYY 4×1,50 | 4 | 1,50 |
| LIYY 7×1,50 | 7 | 1,50 |
| LIYY 12×1,50 | 12 | 1,50 |
| LIYY 4×2,50 | 4 | 2,50 |
LIYY ile LIYCY Arasındaki Fark Nedir?
LIYY metalik ekran içermez. LIYCY sinyal kontrol kablosu ise kalaylı bakır örgü ekran kullanır. Dolayısıyla ekranlama isteyen projelerde LIYCY seçeneğini değerlendirin. Kararı yalnızca damar sayısına göre vermeyin; sinyal tipi, güzergâh ve elektromanyetik ortamı da dikkate alın.
LIYY ile LIYY TP Aynı Kablo mudur?
Bu sayfadaki standart LIYY ürünü katmanlar halinde bükümlü damar yapısına sahiptir. LIYY TP ise damarları bükümlü çiftler halinde gruplandırır. Bu nedenle şartnameniz çift düzeni istiyorsa teklif talebinizde TP ifadesini açıkça belirtin. Örneğin 2×0,75 iki iletkeni, 2x2x0,75 ise iki çift halinde dört iletkeni tanımlar.
LIYY OZ Seçeneği Var mı?
ETK Kablo’nun LIYY teknik föyü, talebe göre JZ, OZ, JB ve OB damar tanımlama seçeneklerini belirtir. LIYY OZ talebiniz varsa sipariş sırasında gerekli damar tanımlamasını, damar sayısını ve kesiti birlikte paylaşın.
LIYY Kablo Fiyatı ve Sipariş
LIYY kablo fiyatı; damar sayısı, iletken kesiti, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinize LIYY 4×0,75 gibi ürün ölçüsünü, teslimat yerini ve varsa proje şartnamenizi ekleyin. 500 ve 1000 metre ambalaj seçenekleri için de bilgi isteyebilirsiniz.
Projenize uygun LIYY kablo için güncel fiyat ve teslim süresini ETK Kablo’dan öğrenin.
