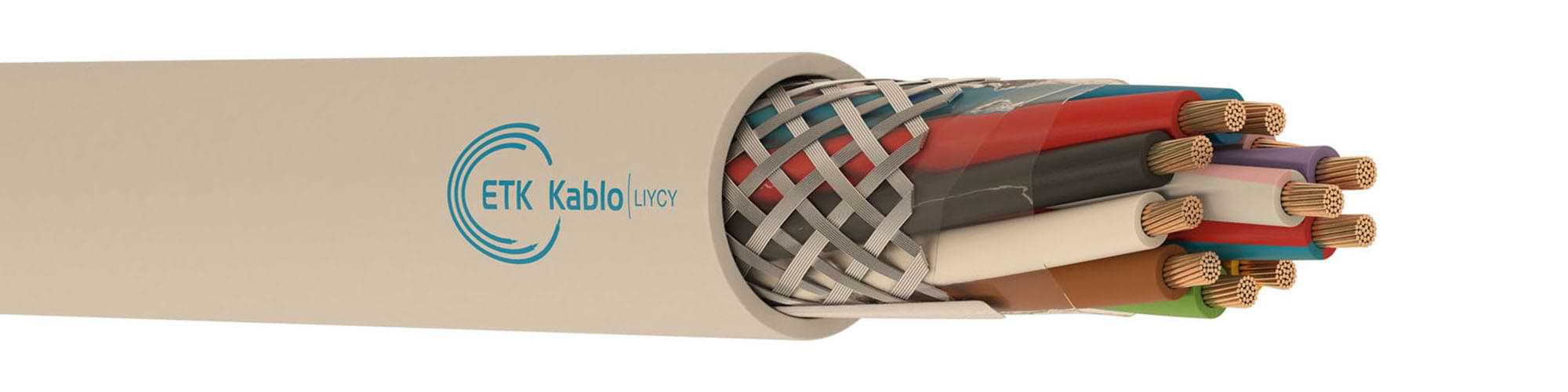

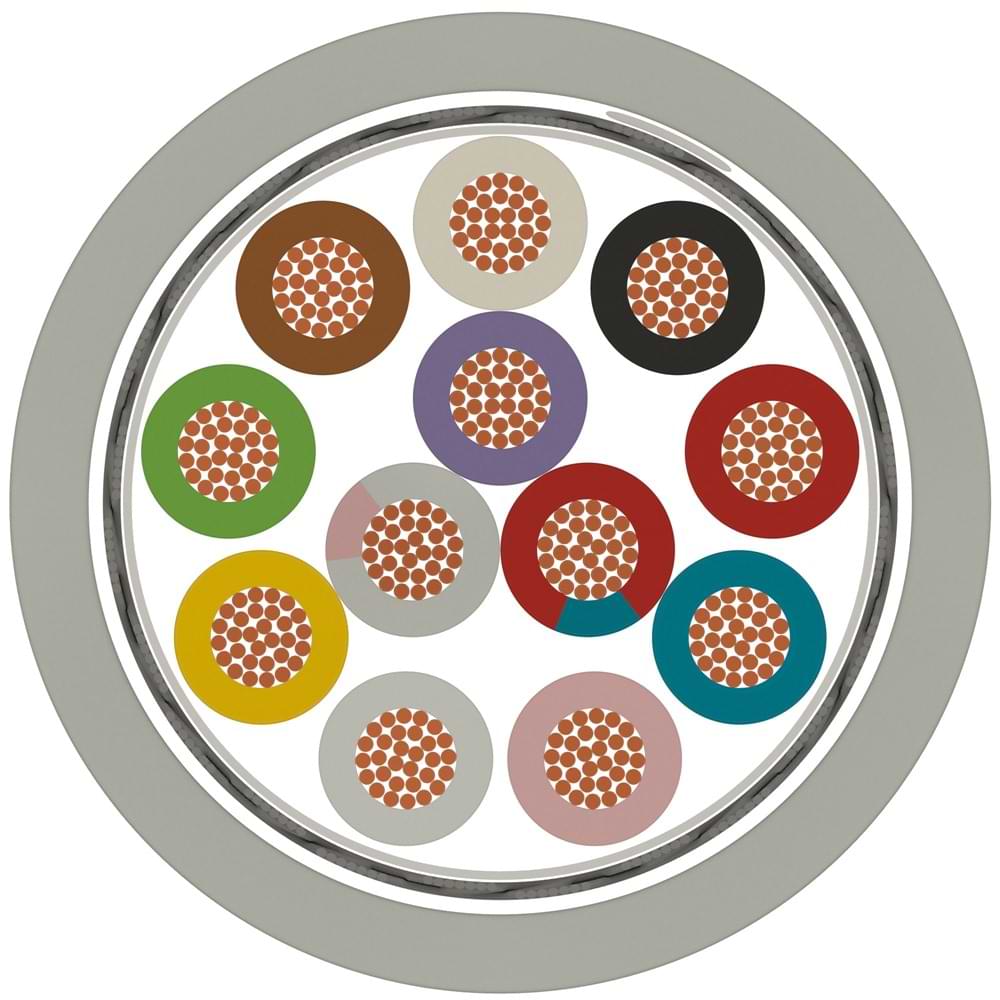

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | PVC (TS IEC 60189-2, EN 50290-2-21) (DIN 47100) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır örgü |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 7035 (Gri) |
| İletken Kesiti | İletken Direnci Ω/km (20 °C) | İzolasyon Direnci M Ω/km (20 °C) | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.22 mm² | 85.0 | 200 | 110 | 250 | 1200 |
| 0.25 mm² | 77.8 | 200 | 110 | 250 | 1200 |
| 0.34 mm² | 56.0 | 200 | 110 | 250 | 1200 |
| 0.50 mm² | 39.0 | 20 | 120 | 300/500 | 2000 |
| 0.75 mm² | 26.0 | 20 | 120 | 300/500 | 2000 |
| 1.00 mm² | 19.5 | 20 | 130 | 300/500 | 2000 |
| 1.50 mm² | 13.3 | 20 | 140 | 300/500 | 2000 |
| 2.50 mm² | 7.98 | 20 | 150 | 300/500 | 2000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +70°C |
| Alev Geciktiricilik Testi |
|---|
| IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0014.0.0002 | 2 | – | 0,14 | 3,5 | 8 | 18 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0003 | 3 | – | 0,14 | 3,8 | 9,4 | 22 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0004 | 4 | – | 0,14 | 4 | 11,1 | 25 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0005 | 5 | – | 0,14 | 4,5 | 13,5 | 31 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0006 | 6 | – | 0,14 | 4,8 | 15 | 36 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0007 | 7 | – | 0,14 | 4,8 | 16,3 | 37 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0008 | 8 | – | 0,14 | 5,2 | 19 | 44 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0009 | 9 | – | 0,14 | 5,6 | 20,6 | 48 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0010 | 10 | – | 0,14 | 6,1 | 23,1 | 53 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0012 | 12 | – | 0,14 | 6,3 | 25,8 | 59 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0014 | 14 | – | 0,14 | 6,6 | 29 | 67 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0016 | 16 | – | 0,14 | 7 | 32,6 | 74 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0018 | 18 | – | 0,14 | 7,4 | 37,2 | 85 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0019 | 19 | – | 0,14 | 7,4 | 37,9 | 85 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0020 | 20 | – | 0,14 | 7,7 | 40 | 91 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0021 | 21 | – | 0,14 | 7,7 | 41,3 | 92 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0024 | 24 | – | 0,14 | 8,5 | 48,7 | 106 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0025 | 25 | – | 0,14 | 8,5 | 51,4 | 115 | 100/500/1000 |
| 3.520.2.2.2.0014.0.0027 | 27 | – | 0,14 | 8,7 | 54,2 | 115 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0022.0.0002 | 2 | – | 0,22 | 3,7 | 9,7 | 20 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0003 | 3 | – | 0,22 | 3,9 | 11,8 | 24 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0004 | 4 | – | 0,22 | 4,2 | 15,2 | 29 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0005 | 5 | – | 0,22 | 4,7 | 17,5 | 36 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0006 | 6 | – | 0,22 | 5,1 | 20,9 | 42 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0007 | 7 | – | 0,22 | 5,1 | 23 | 45 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0008 | 8 | – | 0,22 | 5,7 | 25,5 | 52 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0009 | 9 | – | 0,22 | 6 | 28,7 | 58 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0010 | 10 | – | 0,22 | 6,5 | 30,8 | 63 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0012 | 12 | – | 0,22 | 6,8 | 35,9 | 73 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0014 | 14 | – | 0,22 | 7,2 | 40,8 | 83 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0016 | 16 | – | 0,22 | 7,5 | 45,8 | 92 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0018 | 18 | – | 0,22 | 8 | 50,7 | 102 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0019 | 19 | – | 0,22 | 8 | 52,8 | 106 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0020 | 20 | – | 0,22 | 8,3 | 55,7 | 111 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0021 | 21 | – | 0,22 | 8,3 | 57,8 | 114 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0024 | 24 | – | 0,22 | 9,3 | 68,8 | 135 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0025 | 25 | – | 0,22 | 9,3 | 71 | 138 | 100/500/1000 |
| 3.520.2.2.2.0022.0.0027 | 27 | – | 0,22 | 9,5 | 76,3 | 147 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0025.0.0002 | 2 | – | 0,25 | 3,9 | 11,5 | 23 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0003 | 3 | – | 0,25 | 4,1 | 13,9 | 27 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0004 | 4 | – | 0,25 | 4,6 | 16,3 | 34 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0005 | 5 | – | 0,25 | 5,1 | 20,1 | 42 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0006 | 6 | – | 0,25 | 5,5 | 23 | 47 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0007 | 7 | – | 0,25 | 5,5 | 24,9 | 51 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0008 | 8 | – | 0,25 | 6,1 | 28,7 | 60 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0009 | 9 | – | 0,25 | 6,5 | 31,3 | 66 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0010 | 10 | – | 0,25 | 7 | 34 | 72 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0012 | 12 | – | 0,25 | 7,3 | 39,7 | 83 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0014 | 14 | – | 0,25 | 7,7 | 45,8 | 94 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0016 | 16 | – | 0,25 | 8,1 | 51,4 | 105 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0018 | 18 | – | 0,25 | 8,5 | 56,3 | 114 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0019 | 19 | – | 0,25 | 8,5 | 58,7 | 118 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0020 | 20 | – | 0,25 | 9 | 61,4 | 126 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0021 | 21 | – | 0,25 | 9 | 63,8 | 129 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0024 | 24 | – | 0,25 | 10 | 76,7 | 153 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0025 | 25 | – | 0,25 | 10 | 79,1 | 157 | 100/500/1000 |
| 3.520.2.2.2.0025.0.0027 | 27 | – | 0,25 | 10,2 | 84,1 | 166 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0034.0.0002 | 2 | – | 0,34 | 4,5 | 13,4 | 29 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0003 | 3 | – | 0,34 | 4,7 | 16,7 | 35 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0004 | 4 | – | 0,34 | 5,1 | 21,4 | 42 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0005 | 5 | – | 0,34 | 5,6 | 25 | 51 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0006 | 6 | – | 0,34 | 6,1 | 29,7 | 59 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0007 | 7 | – | 0,34 | 6,1 | 33 | 64 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0008 | 8 | – | 0,34 | 6,7 | 37 | 73 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0009 | 9 | – | 0,34 | 7,7 | 40,9 | 82 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0010 | 10 | – | 0,34 | 7,8 | 45 | 90 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0012 | 12 | – | 0,34 | 8 | 53 | 102 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0014 | 14 | – | 0,34 | 8,5 | 62,7 | 119 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0016 | 16 | – | 0,34 | 9 | 71 | 133 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0018 | 18 | – | 0,34 | 9,6 | 77,8 | 150 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0019 | 19 | – | 0,34 | 9,6 | 81,2 | 155 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0020 | 20 | – | 0,34 | 10,2 | 85,9 | 167 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0021 | 21 | – | 0,34 | 10,2 | 89,3 | 172 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0024 | 24 | – | 0,34 | 11,3 | 98,3 | 194 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0025 | 25 | – | 0,34 | 11,3 | 101,7 | 199 | 100/500/1000 |
| 3.520.2.2.2.0034.0.0027 | 27 | – | 0,34 | 11,5 | 108,4 | 211 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0050.0.0002 | 2 | – | 0,5 | 5,1 | 16,9 | 37 | 100/500/1000 |
| 3.520.2.2.2.0050.0.0003 | 3 | – | 0,5 | 5,4 | 21,3 | 45 | 100/500/1000 |
| 3.520.2.2.2.0050.0.0004 | 4 | – | 0,5 | 5,8 | 26 | 53 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0005 | 5 | – | 0,5 | 6,4 | 31,5 | 66 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0006 | 6 | – | 0,5 | 6,9 | 37,6 | 78 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0007 | 7 | – | 0,5 | 6,9 | 42 | 81 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0008 | 8 | – | 0,5 | 7,6 | 46,9 | 98 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0009 | 9 | – | 0,5 | 8,8 | 51,9 | 110 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0010 | 10 | – | 0,5 | 8,8 | 57,1 | 114 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0012 | 12 | – | 0,5 | 9,2 | 69,5 | 135 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0014 | 14 | – | 0,5 | 9,7 | 80,5 | 155 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0016 | 16 | – | 0,5 | 10,2 | 89,7 | 171 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0018 | 18 | – | 0,5 | 10,7 | 96,7 | 188 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0019 | 19 | – | 0,5 | 10,7 | 101,1 | 192 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0020 | 20 | – | 0,5 | 11,4 | 106,4 | 211 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0021 | 21 | – | 0,5 | 11,4 | 110,8 | 211 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0024 | 24 | – | 0,5 | 12,6 | 125,5 | 242 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0025 | 25 | – | 0,5 | 12,6 | 129,9 | 256 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0027 | 27 | – | 0,5 | 12,8 | 140,1 | 265 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0030 | 30 | – | 0,5 | 13,3 | 153,5 | 288 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0032 | 32 | – | 0,5 | 13,8 | 168,9 | 313 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0036 | 36 | – | 0,5 | 14,4 | 187 | 347 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0037 | 37 | – | 0,5 | 14,4 | 191,4 | 350 | 100/500/1000 |
| 3.520.3.2.2.0050.0.0040 | 40 | – | 0,5 | 15 | 205,1 | 388 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0075.0.0002 | 2 | – | 0,75 | 5,5 | 21,6 | 44 | 100/500/1000 |
| 3.520.2.2.2.0075.0.0003 | 3 | – | 0,75 | 5,8 | 28,2 | 54 | 100/500/1000 |
| 3.520.2.2.2.0075.0.0004 | 4 | – | 0,75 | 6,3 | 35,9 | 66 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0005 | 5 | – | 0,75 | 6,9 | 43,4 | 82 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0006 | 6 | – | 0,75 | 7,5 | 51,9 | 97 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0007 | 7 | – | 0,75 | 7,5 | 58,9 | 102 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0008 | 8 | – | 0,75 | 8,3 | 65,9 | 123 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0009 | 9 | – | 0,75 | 9,6 | 76,1 | 141 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0010 | 10 | – | 0,75 | 9,6 | 83,7 | 147 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0012 | 12 | – | 0,75 | 10 | 98,3 | 171 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0014 | 14 | – | 0,75 | 10,6 | 109,3 | 192 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0016 | 16 | – | 0,75 | 11,1 | 123,9 | 214 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0018 | 18 | – | 0,75 | 11,8 | 138,3 | 244 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0019 | 19 | – | 0,75 | 11,8 | 144,9 | 248 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0020 | 20 | – | 0,75 | 12,6 | 156,9 | 276 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0021 | 21 | – | 0,75 | 12,6 | 163,5 | 278 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0024 | 24 | – | 0,75 | 13,8 | 185,2 | 318 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0025 | 25 | – | 0,75 | 13,8 | 191,8 | 333 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0027 | 27 | – | 0,75 | 14,2 | 206,7 | 349 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0030 | 30 | – | 0,75 | 14,7 | 226,8 | 380 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0032 | 32 | – | 0,75 | 15,3 | 240,5 | 406 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0036 | 36 | – | 0,75 | 15,9 | 269,6 | 452 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0037 | 37 | – | 0,75 | 15,9 | 276,2 | 457 | 100/500/1000 |
| 3.520.3.2.2.0075.0.0040 | 40 | – | 0,75 | 16,7 | 296,7 | 511 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0100.0.0002 | 2 | – | 1 | 5,9 | 25,1 | 50 | 100/500/1000 |
| 3.520.2.2.2.0100.0.0003 | 3 | – | 1 | 6,2 | 34,2 | 63 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0004 | 4 | – | 1 | 6,6 | 43,3 | 76 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0005 | 5 | – | 1 | 7,5 | 52,2 | 97 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0006 | 6 | – | 1 | 8,2 | 66,1 | 119 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0007 | 7 | – | 1 | 8,2 | 74,4 | 126 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0008 | 8 | – | 1 | 9,1 | 83,6 | 151 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0009 | 9 | – | 1 | 10,5 | 91 | 168 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0010 | 10 | – | 1 | 10,5 | 99,3 | 174 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0012 | 12 | – | 1 | 10,9 | 116,5 | 202 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0014 | 14 | – | 1 | 11,6 | 134 | 231 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0016 | 16 | – | 1 | 12,2 | 151,8 | 258 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0018 | 18 | – | 1 | 12,9 | 173,6 | 298 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0019 | 19 | – | 1 | 12,9 | 181,8 | 304 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0020 | 20 | – | 1 | 13,6 | 191,6 | 329 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0021 | 21 | – | 1 | 13,6 | 199,9 | 331 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0024 | 24 | – | 1 | 15,1 | 227,3 | 379 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0025 | 25 | – | 1 | 15,1 | 235,6 | 401 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0027 | 27 | – | 1 | 15,4 | 254,5 | 418 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0030 | 30 | – | 1 | 16,1 | 279,7 | 459 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0032 | 32 | – | 1 | 16,8 | 296,9 | 496 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0036 | 36 | – | 1 | 17,4 | 330,7 | 546 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0037 | 37 | – | 1 | 17,4 | 338,9 | 552 | 100/500/1000 |
| 3.520.3.2.2.0100.0.0040 | 40 | – | 1 | 18,2 | 367,4 | 619 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0150.0.0002 | 2 | – | 1,5 | 6,6 | 35,7 | 65 | 100/500/1000 |
| 3.520.2.2.2.0150.0.0003 | 3 | – | 1,5 | 7 | 48,5 | 83 | 100/500/1000 |
| 3.520.2.2.2.0150.0.0004 | 4 | – | 1,5 | 7,7 | 62,7 | 105 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0005 | 5 | – | 1,5 | 8,5 | 77,2 | 131 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0006 | 6 | – | 1,5 | 9,2 | 94,8 | 158 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0007 | 7 | – | 1,5 | 9,2 | 107,7 | 168 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0008 | 8 | – | 1,5 | 10,1 | 119,6 | 198 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0009 | 9 | – | 1,5 | 11,8 | 132,6 | 223 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0010 | 10 | – | 1,5 | 11,8 | 146,8 | 234 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0012 | 12 | – | 1,5 | 12,3 | 173,7 | 273 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0014 | 14 | – | 1,5 | 13 | 204,9 | 317 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0016 | 16 | – | 1,5 | 13,7 | 232,1 | 355 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0018 | 18 | – | 1,5 | 14,4 | 259,8 | 400 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0019 | 19 | – | 1,5 | 14,4 | 272,7 | 410 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0020 | 20 | – | 1,5 | 15,3 | 286,2 | 447 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0021 | 21 | – | 1,5 | 15,3 | 299 | 451 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0024 | 24 | – | 1,5 | 17,1 | 341,3 | 521 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0025 | 25 | – | 1,5 | 17,1 | 354,1 | 551 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0027 | 27 | – | 1,5 | 17,5 | 380,3 | 573 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0030 | 30 | – | 1,5 | 18,2 | 422,1 | 634 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0032 | 32 | – | 1,5 | 18,9 | 448,8 | 678 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0036 | 36 | – | 1,5 | 19,6 | 501,2 | 749 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0037 | 37 | – | 1,5 | 19,6 | 514,1 | 759 | 100/500/1000 |
| 3.520.3.2.2.0150.0.0040 | 40 | – | 1,5 | 20,4 | 553,8 | 840 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0250.0.0002 | 2 | – | 2,5 | 7,8 | 58,8 | 96 | 100/500/1000 |
| 3.520.2.2.2.0250.0.0003 | 3 | – | 2,5 | 8,3 | 80,2 | 124 | 100/500/1000 |
| 3.520.2.2.2.0250.0.0004 | 4 | – | 2,5 | 9,3 | 103,4 | 160 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0005 | 5 | – | 2,5 | 10,3 | 123,9 | 199 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0006 | 6 | – | 2,5 | 11,2 | 148,1 | 238 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0007 | 7 | – | 2,5 | 11,2 | 169,5 | 254 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0008 | 8 | – | 2,5 | 12,3 | 192,4 | 304 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0009 | 9 | – | 2,5 | 14,5 | 219,2 | 350 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0010 | 10 | – | 2,5 | 14,5 | 242,5 | 368 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0012 | 12 | – | 2,5 | 15,1 | 285,9 | 428 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0014 | 14 | – | 2,5 | 16 | 332 | 493 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0016 | 16 | – | 2,5 | 16,8 | 378,5 | 554 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0018 | 18 | – | 2,5 | 17,8 | 422,7 | 630 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0019 | 19 | – | 2,5 | 17,8 | 444,1 | 645 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0020 | 20 | – | 2,5 | 18,8 | 466,7 | 698 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0021 | 21 | – | 2,5 | 18,8 | 488,4 | 706 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0024 | 24 | – | 2,5 | 20,9 | 555,8 | 807 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0025 | 25 | – | 2,5 | 20,9 | 577,2 | 855 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0027 | 27 | – | 2,5 | 21,4 | 620,8 | 890 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0030 | 30 | – | 2,5 | 22,3 | 690,1 | 985 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0032 | 32 | – | 2,5 | 23,2 | 734,5 | 1063 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0036 | 36 | – | 2,5 | 24,2 | 822 | 1183 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0037 | 37 | – | 2,5 | 24,2 | 843,4 | 1199 | 100/500/1000 |
| 3.520.3.2.2.0250.0.0040 | 40 | – | 2,5 | 25,3 | 909,5 | 1337 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.2.2.2.0400.0.0002 | 2 | – | 4 | 8,9 | 86 | 140 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0003 | 3 | – | 4 | 9,5 | 120,3 | 172 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0004 | 4 | – | 4 | 10,8 | 154 | 228 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0005 | 5 | – | 4 | 11,8 | 190,8 | 283 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0006 | 6 | – | 4 | 12,8 | 232,3 | 339 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0007 | 7 | – | 4 | 12,8 | 266,6 | 364 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0008 | 8 | – | 4 | 14,1 | 303 | 434 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0009 | 9 | – | 4 | 16,5 | 339,9 | 490 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0010 | 10 | – | 4 | 16,5 | 375 | 516 | 100/500/1000 |
| 3.520.3.2.2.0400.0.0012 | 12 | – | 4 | 17,2 | 444,6 | 605 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.520.3.2.2.0600.0.0002 | 2 | – | 6 | 10,5 | 121,3 | 193 | 100/500/1000 |
| 3.520.3.2.2.0600.0.0003 | 3 | – | 6 | 11,2 | 172,7 | 240 | 100/500/1000 |
| 3.520.3.2.2.0600.0.0004 | 4 | – | 6 | 12,4 | 225,7 | 312 | 100/500/1000 |
| 3.520.3.2.2.0600.0.0005 | 5 | – | 6 | 13,9 | 284 | 402 | 100/500/1000 |
| 3.520.3.2.2.0600.0.0006 | 6 | – | 6 | 15,2 | 341,1 | 485 | 100/500/1000 |
| 3.520.3.2.2.0600.0.0007 | 7 | – | 6 | 15,2 | 392,5 | 523 | 100/500/1000 |
LIYCY Kablo: Örgü Ekranlı Sinyal ve Kontrol Kablosu
LIYCY kablo, otomasyon, ölçüm ve kontrol devrelerinde sinyal iletimi için PVC izolasyon ile kalaylı bakır örgü ekranı bir araya getirir. Sınıf 5 bakır iletkenleri esneklik sağlar. Ortak örgü ekran ise dış elektromanyetik girişimlerin sinyal üzerindeki etkisini azaltmaya yardımcı olur.
ETK Kablo’nun sinyal kontrol kabloları arasında yer alan bu ürün, farklı damar sayıları ve iletken kesitleri sunar. Projenize uygun seçeneği belirlerken devre özelliklerini, bağlantı mesafesini ve montaj koşullarını birlikte değerlendirin.
LIYCY Kablo Nerelerde Kullanılır?
LIYCY; kontrol panoları, endüstriyel elektronik, ölçüm cihazları, bina içi haberleşme ve ses sistemlerinde kullanım alanı bulur. Kalaylı bakır örgü, ekranlama gerektiren sinyal bağlantılarında görev yapar. Bununla birlikte ekranın etkisi, doğru sonlandırma ve topraklama uygulamasına da bağlıdır.
Esnek iletken yapısı montajı kolaylaştırır. Ancak sürekli hareket, burulma veya kablo taşıyıcı zincir uygulaması için yalnızca Sınıf 5 iletken bilgisi yeterli değildir. Böyle bir kullanım planlıyorsanız hareket koşullarını teklif talebinizde belirtin.
LIYCY Damar Sayısı ve Kesit Seçenekleri
Aşağıdaki tablo, LIYCY ürün ailesindeki seçili damar ve kesit kombinasyonlarını gösterir. Örneğin LIYCY 4×0,75, her biri 0,75 mm² kesite sahip dört damar içerir. Diğer seçenekler, dış çap, ağırlık ve makara boyları için sayfadaki Çeşitler bölümünü inceleyin.
| Kablo Ölçüsü | Damar Sayısı | İletken Kesiti |
|---|---|---|
| LIYCY 2×0,5 | 2 | 0,5 mm² |
| LIYCY 3×0,5 | 3 | 0,5 mm² |
| LIYCY 4×0,5 | 4 | 0,5 mm² |
| LIYCY 5×0,5 | 5 | 0,5 mm² |
| LIYCY 6×0,5 | 6 | 0,5 mm² |
| LIYCY 8×0,5 | 8 | 0,5 mm² |
| LIYCY 10×0,5 | 10 | 0,5 mm² |
| LIYCY 12×0,5 | 12 | 0,5 mm² |
| LIYCY 20×0,5 | 20 | 0,5 mm² |
| LIYCY 2×0,75 | 2 | 0,75 mm² |
| LIYCY 3×0,75 | 3 | 0,75 mm² |
| LIYCY 4×0,75 | 4 | 0,75 mm² |
| LIYCY 5×0,75 | 5 | 0,75 mm² |
| LIYCY 6×0,75 | 6 | 0,75 mm² |
| LIYCY 7×0,75 | 7 | 0,75 mm² |
| LIYCY 8×0,75 | 8 | 0,75 mm² |
| LIYCY 10×0,75 | 10 | 0,75 mm² |
| LIYCY 12×0,75 | 12 | 0,75 mm² |
| LIYCY 2×1 | 2 | 1 mm² |
| LIYCY 3×1 | 3 | 1 mm² |
| LIYCY 4×1 | 4 | 1 mm² |
| LIYCY 7×1 | 7 | 1 mm² |
| LIYCY 2×1,5 | 2 | 1,5 mm² |
| LIYCY 3×1,5 | 3 | 1,5 mm² |
| LIYCY 4×1,5 | 4 | 1,5 mm² |
| LIYCY 7×1,5 | 7 | 1,5 mm² |
| LIYCY 12×1,5 | 12 | 1,5 mm² |
| LIYCY 3×2,5 | 3 | 2,5 mm² |
LIYCY Kablo Fiyatları ve Teklif
LIYCY kablo fiyatı; damar sayısı, iletken kesiti, sipariş metrajı ve güncel hammadde maliyetlerine göre değişir. Bu nedenle fiyat karşılaştırmasında aynı ölçüyü ve teknik özellikleri esas alın. Örneğin 2×0,75 ile 12×0,75 kabloların damar sayısı ve bakır miktarı farklıdır.
Güncel fiyat ve teslim bilgisi için ETK Kablo’dan teklif alın. Talebinize ürün ölçüsünü, toplam metrajı, makara boyunu ve varsa özel damar tanımlama isteğinizi ekleyin.
Sık Sorulan Sorular
LIYCY ile LIYCY TP arasındaki fark nedir?
Bu sayfadaki standart LIYCY yapısında damarlar katmanlar halinde bir araya gelir. LIYCY TP/TT ise çift veya üçlü bükümlü gruplar içerir. Dolayısıyla 4×0,75 ile 2x2x0,75 aynı damar sayısına sahip olsa da aynı büküm yapısını ifade etmez.
LIYCY ile LIYY arasındaki fark nedir?
LIYCY kalaylı bakır örgü ekran içerir; LIYY sinyal kontrol kablosu ise ekransızdır. Seçimde devrenin ekranlama ihtiyacını ve proje şartnamesini esas alın.
LIYCY halojensiz veya FE180 kablo mudur?
LIYCY, PVC izolasyon ve PVC dış kılıf kullanır. Halojensiz örgü ekranlı bir seçenek için LIHCH sinyal kontrol kablosunu inceleyin. Ayrıca alev geciktiricilik, FE180 veya PH120 devre bütünlüğü anlamına gelmez; yangın sırasında çalışması gereken devreler için ilgili yangına dayanıklı ürünü seçin.
LIYCY JZ veya OZ talep edebilir miyim?
Ürün teknik föyü, talebe göre JZ ve OZ damar tanımlama seçeneklerini belirtir. İhtiyacınız olan seçeneği sipariş öncesinde paylaşarak uygun ürün tanımını ve teslim koşullarını netleştirin.
