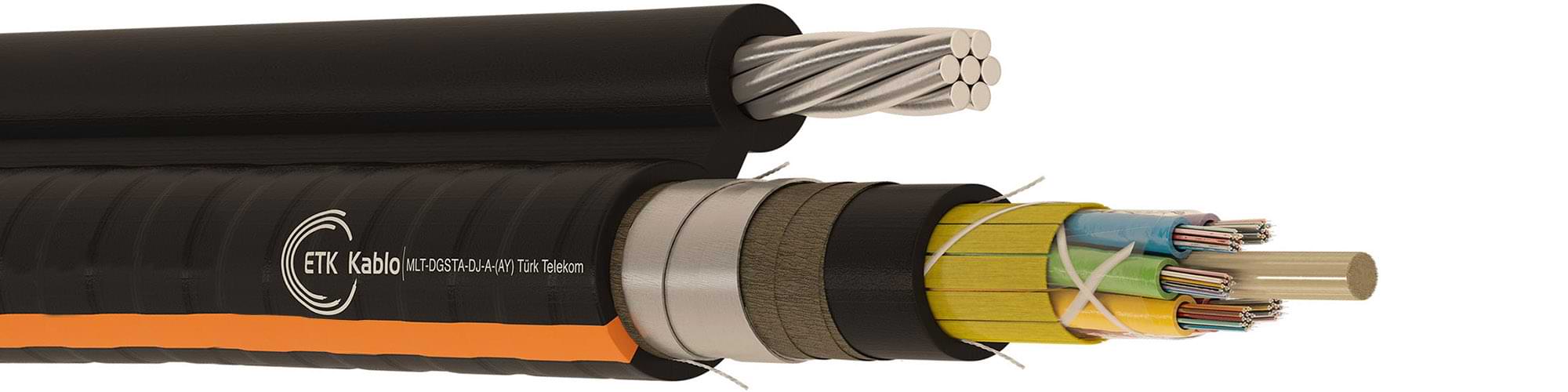

MLT-DGSTA-DJ-A(M)-(AY50) Türk Telekom TRFO-10 Fiber Optik Kablo

Ürün Kodu: A-DF(ZN)2Y2BT2Y Türk Telekom TRFO-10

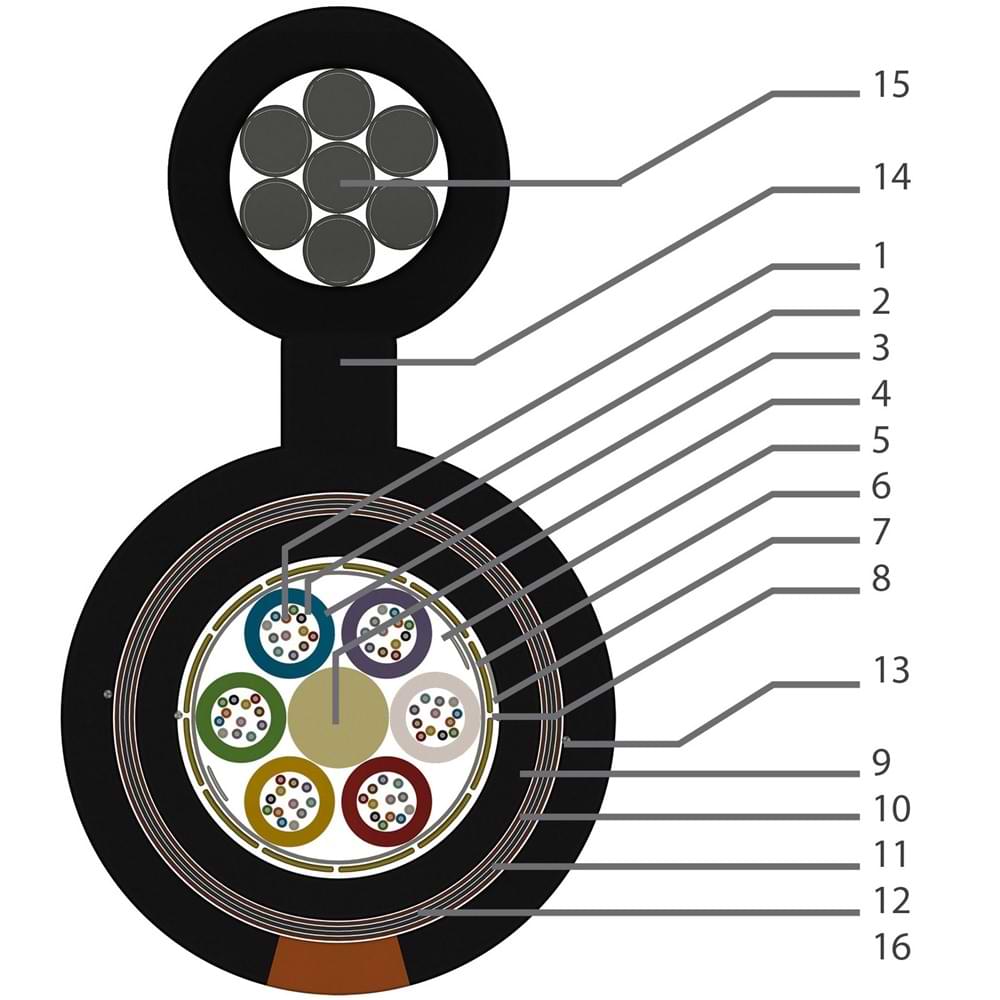

1 – Optik fiber lif ¹

2 – Suya karşı dirençli tüp dolgu jeli

3 – PBT tüp

4 – Metal içermeyen merkezi mukavemet elemanı (FRP)

5 – Öz dolgu jeli

6 – Öz sargısı (Polyester bant)

7 – Metal içermeyen mukavemet elemanı (Aramid yarn)

8 – Soyma ipi

9 – Ultraviyole ışınlara dayanıklı polietilen (LLDPE) siyah iç kılıf

10 – Krep kağıdı

11 – Balistik korumalı iki adet helisel galvanizli çelik bant

12 – Krep kağıdı

13 – Soyma ipi

14 – Askı köprüsü

Part Numarası	Lif Cinsi	Fiber Sayısı	Tüp Sayısı	Fitil Sayısı	Tüp Çapı (mm)	FRP Çapı (mm)	Kablo Çapı (mm)	Ortalama Ağırlık (kg/km)
3.848.0.6.1.0900.0.0004	SM G.652.D	4	2	4	2,05	2,2	16,4	545
3.848.0.6.1.0900.0.0006	SM G.652.D	6	3	3	2,05	2,2	16,4	545
3.848.0.6.1.0900.0.0012	SM G.652.D	12	6	0	2,05	2,2	16,4	548
3.848.0.6.1.0900.0.0024	SM G.652.D	24	6	0	2,05	2,2	16,4	547
3.848.0.6.1.0900.0.0036	SM G.652.D	36	6	0	2,05	2,2	16,4	547
3.848.0.6.1.0900.0.0048	SM G.652.D	48	6	0	2,05	2,2	16,4	546

	Test Standardı	Şartname Değeri	Kabul Kriteri
Maksimum Germe Kuvveti ²	IEC 60794-1-2-E1	3.0 x W(N), min. 5000 N	Fiber uzaması ≤ 0.33%
Maksimum Çalışma Kuvveti	IEC 60794-1-2-E1	1.0 x W(N), min. 1500 N	Δα ≤ 0.05 dB, fiber uzaması yok
Ezme Mukavemeti	IEC 60794-1-2-E3	5000 N / 100 mm, maks. 15 min	Δα ≤ 0.05 dB, hasar yok
Darbe Mukavemeti	IEC 60794-1-2-E4	10 Nm, 3 darbe, R= 300 mm	Δα ≤ 0.05 dB test sonrası
Burulma Dayanımı	IEC 60794-1-2-E7	1 m, 100N, +/- 180°, 10 çevrim	Δα ≤ 0.05 dB, hasar yok
Tekrar Eden Bükülme	IEC 60794-1-2-E6	R=20x D, 100 N, 35 çevrim	Hasar yok
Bükülme Çapı	IEC 60794-1-2-E11	R=20x D, 4 döndürme, 3 çevrim	Δα ≤ 0.05 dB, hasar yok
Sıcaklık Döngüsü	IEC 60794-1-2-F1	-20°C to +70°C	Δα ≤ 0.05 dB/km
Su Sızdırmazlık	IEC 60794-1-2-F5B	Numune= 3 m, su sütunu= 1 m	24 saat sonrası su sızdırmazlık.

	Minimum Bükme Yarıçapı
Hareketli	20 x kablo Ø
Sabit	15 x kablo Ø

	Sıcaklık Aralığı
Depolama	-40°C to +70°C	Kurulum	-30°C to +60°C
Taşıma	-40°C to +70°C	Çalışma	-20°C to +70°C

	Minimum Bükme Yarıçapı
Hareketli	20 x kablo Ø
Sabit	15 x kablo Ø

	Sıcaklık Aralığı
Depolama	-40°C to +70°C	Kurulum	-30°C to +60°C
Taşıma	-40°C to +70°C	Çalışma	-20°C to +70°C

Gevşek çok tüplü, çift galvanizli çelik bant zırhlı, havai fiber optik kablo.
