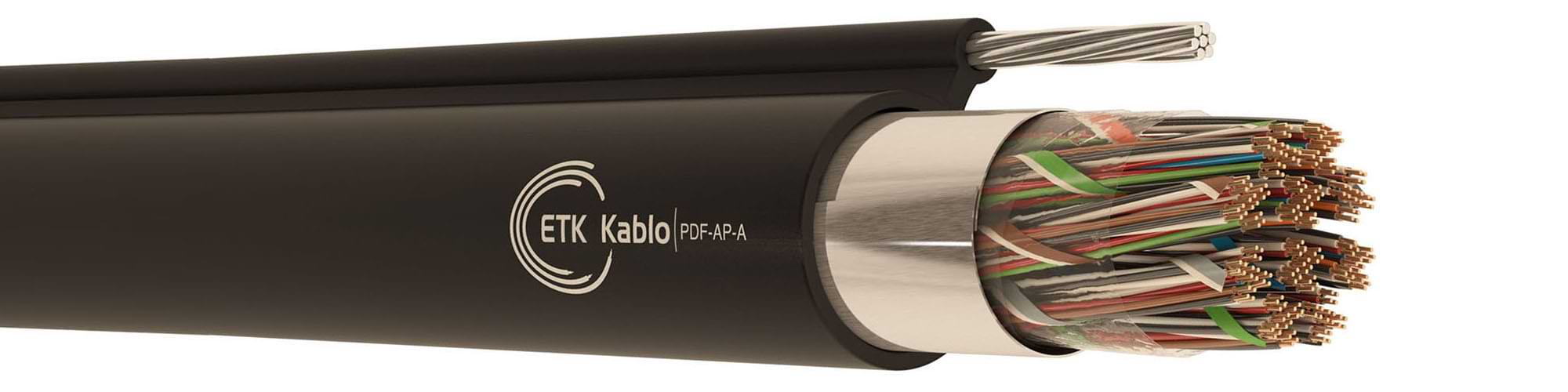

PDF-AP-A Harici Telefon Kablosu

Ürün Kodu: A-2YF(L)T2Y

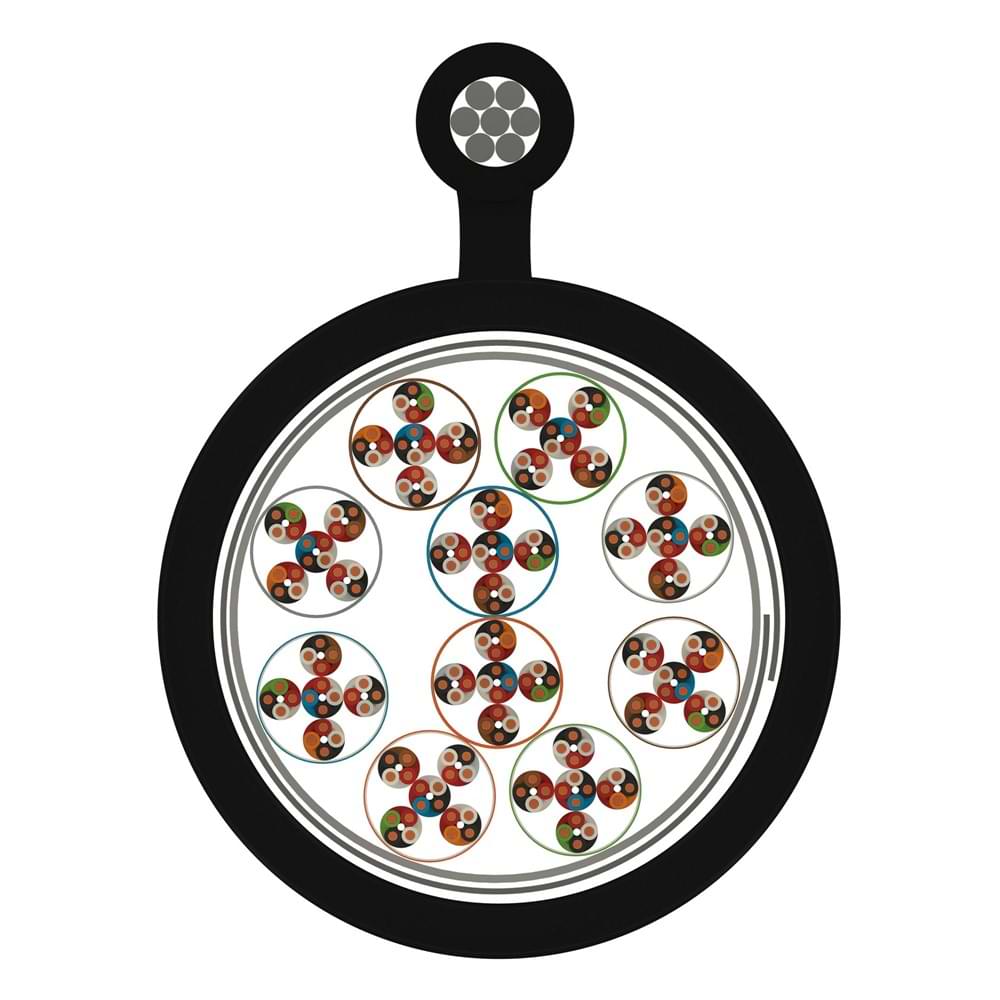

1 – İletken	:	Som elektrolitik tavlı mono bakır (CCITT Sarı Kitap Kitap Cilt III-2-G.541 B maddesi, IEC 28 ve ASTM B 3’e göre).
2 – İzole	:	Renk kodlu katı polietilen izolasyon (BS 6234 Tip 03 – ASTM D 1248).
3 – Büküm	:	Dörtlülerden veya perlerden meydana gelen 10 perlik grupların oluşturduğu 25, 50 veya 100 perlik paketlerin birlikte bükülmesi.
4 – Dolgu Materyali	:	Kablo özü, içerisindeki hava boşluklarından suyun ilerlemesini önlemek için, özel bir dolgu malzemesi (jel) ile doldurulur.
5 – Sargı	:	Kablo özü üzerine, uzunlamasına veya helisel olarak, higroskopik olmayan (nem içermeyen) ve dielektrik özelliği olan bir polyester bant uygulanır.
6 – Dolgu Materyali	:	Sargı ile ekran arasına, su sızdırmazlığını sağlamak amacıyla yeterli miktarda ikinci bir dolgu malzemesi (jel) uygulanır.
7 – Ekran	:	Her iki yüzü de kopolimer ile kaplı düz alüminyum folyo kablo özü üzerine uzunlamasına uygulanır.
8 – Askı Teli	:	Galvanizli çelik askı teli (ASTM A 475-66T).
9 – Dış Kılıf	:	Lineer alçak yoğunluklu veya orta yoğunluklu, UV rezistanslı siyah polietilen dış kılıf (ASTM D 1248).

	İletken Çapı
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
İletken Direnci Ω/km (20 °C)
Maksimum Ortalama	139,4	89,4	62,1	58	57	35	27,6
Maksimum Bireysel	146,6	93	64,6	60	58	37	28,8
İzolasyon Direnci	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Efektif Kapasite
Maksimum Ortalama	50	50	45	45	45	45	45
Maksimum Bireysel	56	56	51	51	51	51	51
Kapasite Dengesizliği
Perler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	350	350	325	325	325	325	325
Komşu Dörtler Arası
Maksimum Ortalama	125	125	60	60	60	60	60
Maksimum Bireysel	275	275	270	270	270	270	270
Ekrana Karşı
Maksimum Ortalama	500	500	325	325	325	325	325
Maksimum Bireysel	2000	2000	1300	1300	1300	1300	1300
Dielektrik Kuvveti
V (DC, 1 dakika)
Per – Per	1400	1400	2000	2000	2000	2400	3000
Per – Ekran	1400	1400	2000	2000	2000	2400	3000

PDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.1.1.0040.0.0002	–	2	0,4	6,6	4,8	100	1000/2000
3.140.4.1.1.0040.0.0004	–	4	0,4	7,1	9,5	110	1000/2000
3.140.4.1.1.0040.0.0006	–	6	0,4	8,2	14,3	126	1000/2000
3.140.4.1.1.0040.0.0010	–	10	0,4	8,9	23,7	143	1000/2000
3.140.4.1.1.0040.0.0020	–	20	0,4	10,7	47,4	201	1200
3.140.4.1.1.0040.0.0030	–	30	0,4	13,3	71,1	270	1200
3.140.4.1.1.0040.0.0040	–	40	0,4	14,2	94,8	312	1200
3.140.4.1.1.0040.0.0050	–	50	0,4	15,4	118,5	380	1200
3.140.4.1.1.0040.0.0070	–	70	0,4	17,1	165,9	465	1200
3.140.4.1.1.0040.0.0080	–	80	0,4	18	189,6	537	1200
3.140.4.1.1.0040.0.0100	–	100	0,4	19,9	241,6	638	1200
3.140.4.1.1.0040.0.0150	–	150	0,4	24,3	362,4	916	1000
3.140.4.1.1.0040.0.0200	–	200	0,4	26,6	483,2	1181	1000

PDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.1.1.0050.0.0002	–	2	0,5	7,1	7,5	107	1000/2000
3.140.4.1.1.0050.0.0004	–	4	0,5	7,7	14,9	120	1000/2000
3.140.4.1.1.0050.0.0006	–	6	0,5	9	22,3	144	1000/2000
3.140.4.1.1.0050.0.0010	–	10	0,5	9,7	37,1	177	1000/2000
3.140.4.1.1.0050.0.0020	–	20	0,5	11,9	74,1	268	1200
3.140.4.1.1.0050.0.0030	–	30	0,5	15,1	111,1	391	1200
3.140.4.1.1.0050.0.0040	–	40	0,5	16,3	148,1	450	1200
3.140.4.1.1.0050.0.0050	–	50	0,5	17,6	185,2	546	1200
3.140.4.1.1.0050.0.0070	–	70	0,5	19,7	259,2	670	1200
3.140.4.1.1.0050.0.0080	–	80	0,5	20,5	296,2	738	1000
3.140.4.1.1.0050.0.0100	–	100	0,5	23,2	377,5	957	1000
3.140.4.1.1.0050.0.0150	–	150	0,5	28,4	566,2	1329	1000
3.140.4.1.1.0050.0.0200	–	200	0,5	31,2	755	1696	500

PDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.1.1.0060.0.0002	–	2	0,6	8	10,7	121	1000/2000
3.140.4.1.1.0060.0.0004	–	4	0,6	8,8	21,4	142	1000/2000
3.140.4.1.1.0060.0.0006	–	6	0,6	10,8	32	190	1200
3.140.4.1.1.0060.0.0010	–	10	0,6	11,6	53,4	224	1200
3.140.4.1.1.0060.0.0020	–	20	0,6	14,7	106,7	353	1200
3.140.4.1.1.0060.0.0030	–	30	0,6	19	160	537	1200
3.140.4.1.1.0060.0.0040	–	40	0,6	20,7	213,3	635	1000
3.140.4.1.1.0060.0.0050	–	50	0,6	22,6	266,6	772	1000
3.140.4.1.1.0060.0.0070	–	70	0,6	25,4	373,2	971	1000
3.140.4.1.1.0060.0.0080	–	80	0,6	26,7	426,6	1081	1000
3.140.4.1.1.0060.0.0100	–	100	0,6	30,3	543,6	1395	500
3.140.4.1.1.0060.0.0150	–	150	0,6	37,6	815,4	2012	500
3.140.4.1.1.0060.0.0200	–	200	0,6	41,5	1087,1	2559	400

PDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.1.1.0080.0.0002	–	2	0,8	9	19	152	1000/2000
3.140.4.1.1.0080.0.0004	–	4	0,8	10	38	185	1000/2000
3.140.4.1.1.0080.0.0006	–	6	0,8	12,5	56,9	244	1200
3.140.4.1.1.0080.0.0010	–	10	0,8	13,4	94,8	296	1200
3.140.4.1.1.0080.0.0020	–	20	0,8	17,4	189,6	519	1200
3.140.4.1.1.0080.0.0030	–	30	0,8	23	284,4	803	1000
3.140.4.1.1.0080.0.0040	–	40	0,8	25,4	379,2	1040	1000
3.140.4.1.1.0080.0.0050	–	50	0,8	28	473,9	1231	1000
3.140.4.1.1.0080.0.0070	–	70	0,8	31,4	663,5	1550	500
3.140.4.1.1.0080.0.0080	–	80	0,8	33,2	758,3	1735	500
3.140.4.1.1.0080.0.0100	–	100	0,8	38,3	966,3	2254	500
3.140.4.1.1.0080.0.0150	–	150	0,8	47,6	1449,5	3282	400
3.140.4.1.1.0080.0.0200	–	200	0,8	52,3	1932,6	4094	300

PDF-AP-A (Quad)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.4.1.1.0090.0.0002	–	2	0,9	9,2	24	161	1000/2000
3.140.4.1.1.0090.0.0004	–	4	0,9	10,3	48	198	1200
3.140.4.1.1.0090.0.0006	–	6	0,9	13	72	266	1200
3.140.4.1.1.0090.0.0010	–	10	0,9	13,9	120	329	1200
3.140.4.1.1.0090.0.0020	–	20	0,9	18,1	240	582	1200
3.140.4.1.1.0090.0.0030	–	30	0,9	24,2	359,9	910	1000
3.140.4.1.1.0090.0.0040	–	40	0,9	26,5	479,9	1173	1000
3.140.4.1.1.0090.0.0050	–	50	0,9	29,3	599,8	1393	1000
3.140.4.1.1.0090.0.0070	–	70	0,9	32,8	839,7	1774	500
3.140.4.1.1.0090.0.0080	–	80	0,9	34,7	959,7	1991	500
3.140.4.1.1.0090.0.0100	–	100	0,9	40	1223	2584	500
3.140.4.1.1.0090.0.0150	–	150	0,9	49,9	1834,5	3788	400
3.140.4.1.1.0090.0.0200	–	200	0,9	54,9	2446	4754	300

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0040.1.0002	–	2	0,4	6,9	4,8	102	1000/2000
3.140.1.1.1.0040.1.0004	–	4	0,4	7,9	9,5	117	1000/2000
3.140.1.1.1.0040.1.0005	–	5	0,4	8,1	11,9	122	1000/2000
3.140.1.1.1.0040.1.0006	–	6	0,4	9	14,3	135	1000/2000
3.140.1.1.1.0040.1.0010	–	10	0,4	9,7	23,7	165	1000/2000
3.140.1.1.1.0040.1.0020	–	20	0,4	11,8	47,4	240	1200
3.140.1.1.1.0040.1.0025	–	25	0,4	12,8	59,3	275	1200
3.140.1.1.1.0040.1.0030	–	30	0,4	14,4	71,1	314	1200
3.140.1.1.1.0040.1.0040	–	40	0,4	15,6	94,8	386	1200
3.140.1.1.1.0040.1.0050	–	50	0,4	16,8	118,5	436	1200
3.140.1.1.1.0040.1.0070	–	70	0,4	18,7	165,9	530	1200
3.140.1.1.1.0040.1.0080	–	80	0,4	19,8	189,6	610	1200
3.140.1.1.1.0040.1.0100	–	100	0,4	21,9	241,6	725	1000
3.140.1.1.1.0040.1.0150	–	150	0,4	26,8	362,4	1006	1000
3.140.1.1.1.0040.1.0200	–	200	0,4	29,5	483,2	1299	1000

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0050.1.0002	–	2	0,5	7,5	7,5	110	1000/2000
3.140.1.1.1.0050.1.0004	–	4	0,5	8,8	14,9	135	1000/2000
3.140.1.1.1.0050.1.0005	–	5	0,5	8,6	18,6	139	1000/2000
3.140.1.1.1.0050.1.0006	–	6	0,5	10,1	22,3	160	1200
3.140.1.1.1.0050.1.0010	–	10	0,5	10,9	37,1	196	1200
3.140.1.1.1.0050.1.0020	–	20	0,5	13,6	74,1	298	1200
3.140.1.1.1.0050.1.0025	–	25	0,5	15,2	92,6	356	1200
3.140.1.1.1.0050.1.0030	–	30	0,5	17	111,1	434	1200
3.140.1.1.1.0050.1.0040	–	40	0,5	18,4	148,1	534	1200
3.140.1.1.1.0050.1.0050	–	50	0,5	20	185,2	611	1200
3.140.1.1.1.0050.1.0070	–	70	0,5	22,4	259,2	755	1000
3.140.1.1.1.0050.1.0080	–	80	0,5	23,7	296,2	836	1000
3.140.1.1.1.0050.1.0100	–	100	0,5	26,7	377,5	1084	1000
3.140.1.1.1.0050.1.0150	–	150	0,5	32,8	566,2	1524	500
3.140.1.1.1.0050.1.0200	–	200	0,5	36,3	755	1945	500

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0060.1.0002	–	2	0,6	8,3	10,7	123	1000/2000
3.140.1.1.1.0060.1.0004	–	4	0,6	10	21,4	167	1000/2000
3.140.1.1.1.0060.1.0005	–	5	0,6	9,9	26,7	177	1000/2000
3.140.1.1.1.0060.1.0006	–	6	0,6	11,7	32	206	1200
3.140.1.1.1.0060.1.0010	–	10	0,6	12,6	53,4	262	1200
3.140.1.1.1.0060.1.0020	–	20	0,6	16,1	106,7	387	1200
3.140.1.1.1.0060.1.0025	–	25	0,6	18,3	133,3	501	1200
3.140.1.1.1.0060.1.0030	–	30	0,6	20,6	160	580	1000
3.140.1.1.1.0060.1.0040	–	40	0,6	22,4	213,3	715	1000
3.140.1.1.1.0060.1.0050	–	50	0,6	24,5	266,6	834	1000
3.140.1.1.1.0060.1.0070	–	70	0,6	27,5	373,2	1050	1000
3.140.1.1.1.0060.1.0080	–	80	0,6	29,3	426,6	1172	1000
3.140.1.1.1.0060.1.0100	–	100	0,6	33,1	543,6	1519	500
3.140.1.1.1.0060.1.0150	–	150	0,6	41,2	815,4	2212	400
3.140.1.1.1.0060.1.0200	–	200	0,6	45,7	1087,1	2820	400

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0063.1.0002	–	2	0,63	8,5	11,8	139	1000/2000
3.140.1.1.1.0063.1.0004	–	4	0,63	10,3	23,6	176	1200
3.140.1.1.1.0063.1.0005	–	5	0,63	10,3	29,4	184	1200
3.140.1.1.1.0063.1.0006	–	6	0,63	12,2	35,3	217	1200
3.140.1.1.1.0063.1.0010	–	10	0,63	13,1	58,8	277	1200
3.140.1.1.1.0063.1.0020	–	20	0,63	16,9	117,6	438	1200
3.140.1.1.1.0063.1.0025	–	25	0,63	19,5	147	563	1200
3.140.1.1.1.0063.1.0030	–	30	0,63	21,8	176,4	662	1000
3.140.1.1.1.0063.1.0040	–	40	0,63	23,8	235,2	849	1000
3.140.1.1.1.0063.1.0050	–	50	0,63	26,2	293,9	989	1000
3.140.1.1.1.0063.1.0070	–	70	0,63	29,2	411,5	1222	1000
3.140.1.1.1.0063.1.0080	–	80	0,63	30,8	470,3	1357	500
3.140.1.1.1.0063.1.0100	–	100	0,63	34,8	599,3	1742	500
3.140.1.1.1.0063.1.0150	–	150	0,63	43,3	898,9	2507	400
3.140.1.1.1.0063.1.0200	–	200	0,63	47,8	1198,5	3089	400

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0065.1.0002	–	2	0,65	8,8	12,6	143	1000/2000
3.140.1.1.1.0065.1.0004	–	4	0,65	10,7	25,1	182	1200
3.140.1.1.1.0065.1.0005	–	5	0,65	10,6	31,3	193	1200
3.140.1.1.1.0065.1.0006	–	6	0,65	12,6	37,6	228	1200
3.140.1.1.1.0065.1.0010	–	10	0,65	13,6	62,6	290	1200
3.140.1.1.1.0065.1.0020	–	20	0,65	17,6	125,2	465	1200
3.140.1.1.1.0065.1.0025	–	25	0,65	20,3	156,5	603	1000
3.140.1.1.1.0065.1.0030	–	30	0,65	22,8	187,8	705	1000
3.140.1.1.1.0065.1.0040	–	40	0,65	24,9	250,3	902	1000
3.140.1.1.1.0065.1.0050	–	50	0,65	27,4	312,9	1059	1000
3.140.1.1.1.0065.1.0070	–	70	0,65	30,7	438	1312	500
3.140.1.1.1.0065.1.0080	–	80	0,65	32,4	500,6	1461	500
3.140.1.1.1.0065.1.0100	–	100	0,65	36,6	637,9	1879	500
3.140.1.1.1.0065.1.0150	–	150	0,65	45,6	956,9	2715	400
3.140.1.1.1.0065.1.0200	–	200	0,65	50,4	1275,8	3355	300

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0080.1.0002	–	2	0,8	9,2	19	156	1000/2000
3.140.1.1.1.0080.1.0004	–	4	0,8	11,3	38	226	1200
3.140.1.1.1.0080.1.0005	–	5	0,8	11,3	47,4	239	1200
3.140.1.1.1.0080.1.0006	–	6	0,8	13,8	56,9	287	1200
3.140.1.1.1.0080.1.0010	–	10	0,8	14,6	94,8	341	1200
3.140.1.1.1.0080.1.0020	–	20	0,8	19	189,6	562	1200
3.140.1.1.1.0080.1.0025	–	25	0,8	22,1	237	730	1000
3.140.1.1.1.0080.1.0030	–	30	0,8	24,8	284,4	861	1000
3.140.1.1.1.0080.1.0040	–	40	0,8	27,2	379,2	1106	1000
3.140.1.1.1.0080.1.0050	–	50	0,8	30	473,9	1308	1000
3.140.1.1.1.0080.1.0070	–	70	0,8	33,6	663,5	1652	500
3.140.1.1.1.0080.1.0080	–	80	0,8	35,5	758,3	1849	500
3.140.1.1.1.0080.1.0100	–	100	0,8	40,2	966,3	2378	400
3.140.1.1.1.0080.1.0150	–	150	0,8	50,3	1449,5	3484	300
3.140.1.1.1.0080.1.0200	–	200	0,8	55,7	1932,6	4350	300

PDF-AP-A (Pair)
Part Numarası	İletken Sayısı	Per Sayısı	İletken Çapı (mm)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.140.1.1.1.0090.1.0002	–	2	0,9	9,5	24	163	1000/2000
3.140.1.1.1.0090.1.0004	–	4	0,9	11,7	48	240	1200
3.140.1.1.1.0090.1.0005	–	5	0,9	11,7	60	258	1200
3.140.1.1.1.0090.1.0006	–	6	0,9	14,2	72	311	1200
3.140.1.1.1.0090.1.0010	–	10	0,9	15,1	120	397	1200
3.140.1.1.1.0090.1.0020	–	20	0,9	19,8	240	626	1200
3.140.1.1.1.0090.1.0025	–	25	0,9	23	299,9	813	1000
3.140.1.1.1.0090.1.0030	–	30	0,9	25,9	359,9	967	1000
3.140.1.1.1.0090.1.0040	–	40	0,9	28,3	479,9	1242	1000
3.140.1.1.1.0090.1.0050	–	50	0,9	31,3	599,8	1477	500
3.140.1.1.1.0090.1.0070	–	70	0,9	35,1	839,7	1881	500
3.140.1.1.1.0090.1.0080	–	80	0,9	37,1	959,7	2112	500
3.140.1.1.1.0090.1.0100	–	100	0,9	42,1	1223	2715	400
3.140.1.1.1.0090.1.0150	–	150	0,9	52,7	1834,5	4000	300
3.140.1.1.1.0090.1.0200	–	200	0,9	58,3	2446	5024	300

Yeni sekmede aç İndir

Notlar:
Referans Standardı: TS EN 60708

PDF-AP-A Harici Telefon Kablosu

Kurumsal

Ürün Grupları

Kalite

Teknik Bilgiler

İnsan Kaynakları

İletişim
