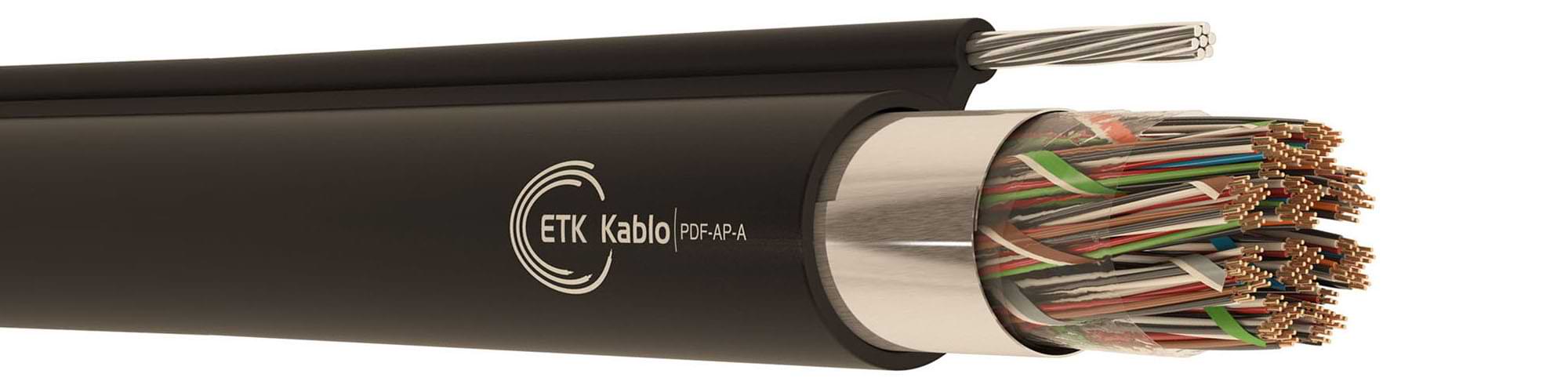

A-2YF(L)T2Y Outdoor Telephone Cable

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Product Code: PDF-AP-A

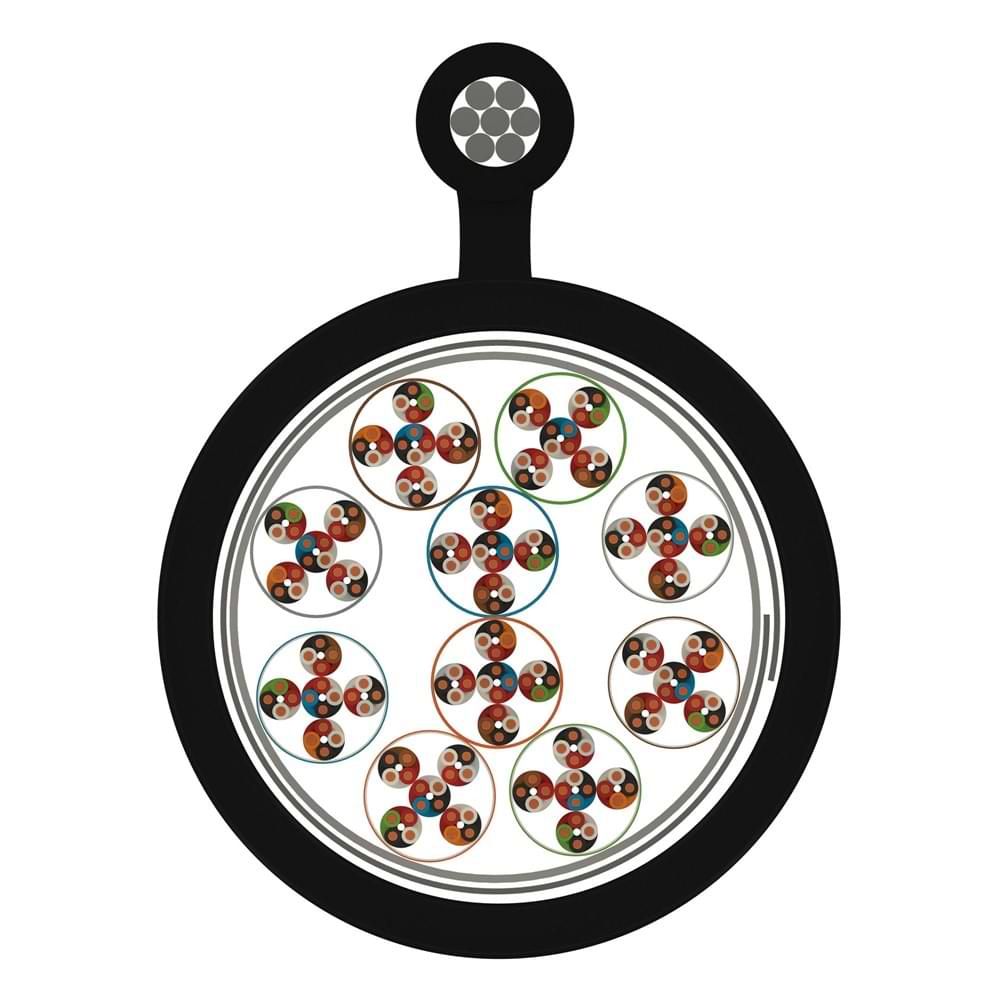

1 – Conductor	:	Electrolytic annealed solid copper (CCITT Yellow Book Vol. III-2-G.541 B article, IEC 28 and ASTM B 3).
2 – Insulation	:	Color coded solid polyethylene insulation (BS 6234 Type 03 – ASTM D 1248).
3 – Stranding	:	Star quads or pairs are assembled into 10 pairs units. Groups having 25, 50 or 100 pairs are stranded together.
4 – Filling Compound	:	Cable core is filled with a special jelly filling compound to avoid the water leakage into air spaces.
5 – Wrapping	:	A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically.
6 – Filling Compound	:	Secondary jelly filling is applied between wrapping and screen in order to provide waterproofness.
7 – Screen	:	Both sides are coated with copolymer coated flat aluminum tape over cable core longitudinally for screening.
8 – Messenger Wire	:	Galvanized steel messenger wire (ASTM A 475-66T).
9 – Outer Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene outer jacket (ASTM D 1248).

	Conductor Diameter
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
Conductor Resistance Ω/km (20 °C)
Maximum Average	139,4	89,4	62,1	58	57	35	27,6
Maximum Individual	146,6	93	64,6	60	58	37	28,8
Insulation Resistance MΩ/km (500 V DC)	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Mutual Capacitance nF/km (800 Hz)
Maximum Average	50	50	45	45	45	45	45
Maximum Individual	56	56	51	51	51	51	51
Capacitance Unbalance pF/500 m
Between Pairs
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	350	350	325	325	325	325	325
Between Adjacent Quads
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	275	275	270	270	270	270	270
To Screen
Maximum Average	500	500	325	325	325	325	325
Maximum Individual	2000	2000	1300	1300	1300	1300	1300
Dielectric Strength
V (DC, 1 minute)
Pair – Pair	1400	1400	2000	2000	2000	2400	3000
Pair – Screen	1400	1400	2000	2000	2000	2400	3000

PDF-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.4.1.1.0040.0.0002	–	2	0,4	6,6	4,8	100	1000/2000
3.140.4.1.1.0040.0.0004	–	4	0,4	7,1	9,5	110	1000/2000
3.140.4.1.1.0040.0.0006	–	6	0,4	8,2	14,3	126	1000/2000
3.140.4.1.1.0040.0.0010	–	10	0,4	8,9	23,7	143	1000/2000
3.140.4.1.1.0040.0.0020	–	20	0,4	10,7	47,4	201	1200
3.140.4.1.1.0040.0.0030	–	30	0,4	13,3	71,1	270	1200
3.140.4.1.1.0040.0.0040	–	40	0,4	14,2	94,8	312	1200
3.140.4.1.1.0040.0.0050	–	50	0,4	15,4	118,5	380	1200
3.140.4.1.1.0040.0.0070	–	70	0,4	17,1	165,9	465	1200
3.140.4.1.1.0040.0.0080	–	80	0,4	18	189,6	537	1200
3.140.4.1.1.0040.0.0100	–	100	0,4	19,9	241,6	638	1200
3.140.4.1.1.0040.0.0150	–	150	0,4	24,3	362,4	916	1000
3.140.4.1.1.0040.0.0200	–	200	0,4	26,6	483,2	1181	1000

PDF-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.4.1.1.0050.0.0002	–	2	0,5	7,1	7,5	107	1000/2000
3.140.4.1.1.0050.0.0004	–	4	0,5	7,7	14,9	120	1000/2000
3.140.4.1.1.0050.0.0006	–	6	0,5	9	22,3	144	1000/2000
3.140.4.1.1.0050.0.0010	–	10	0,5	9,7	37,1	177	1000/2000
3.140.4.1.1.0050.0.0020	–	20	0,5	11,9	74,1	268	1200
3.140.4.1.1.0050.0.0030	–	30	0,5	15,1	111,1	391	1200
3.140.4.1.1.0050.0.0040	–	40	0,5	16,3	148,1	450	1200
3.140.4.1.1.0050.0.0050	–	50	0,5	17,6	185,2	546	1200
3.140.4.1.1.0050.0.0070	–	70	0,5	19,7	259,2	670	1200
3.140.4.1.1.0050.0.0080	–	80	0,5	20,5	296,2	738	1000
3.140.4.1.1.0050.0.0100	–	100	0,5	23,2	377,5	957	1000
3.140.4.1.1.0050.0.0150	–	150	0,5	28,4	566,2	1329	1000
3.140.4.1.1.0050.0.0200	–	200	0,5	31,2	755	1696	500

PDF-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.4.1.1.0060.0.0002	–	2	0,6	8	10,7	121	1000/2000
3.140.4.1.1.0060.0.0004	–	4	0,6	8,8	21,4	142	1000/2000
3.140.4.1.1.0060.0.0006	–	6	0,6	10,8	32	190	1200
3.140.4.1.1.0060.0.0010	–	10	0,6	11,6	53,4	224	1200
3.140.4.1.1.0060.0.0020	–	20	0,6	14,7	106,7	353	1200
3.140.4.1.1.0060.0.0030	–	30	0,6	19	160	537	1200
3.140.4.1.1.0060.0.0040	–	40	0,6	20,7	213,3	635	1000
3.140.4.1.1.0060.0.0050	–	50	0,6	22,6	266,6	772	1000
3.140.4.1.1.0060.0.0070	–	70	0,6	25,4	373,2	971	1000
3.140.4.1.1.0060.0.0080	–	80	0,6	26,7	426,6	1081	1000
3.140.4.1.1.0060.0.0100	–	100	0,6	30,3	543,6	1395	500
3.140.4.1.1.0060.0.0150	–	150	0,6	37,6	815,4	2012	500
3.140.4.1.1.0060.0.0200	–	200	0,6	41,5	1087,1	2559	400

PDF-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.4.1.1.0080.0.0002	–	2	0,8	9	19	152	1000/2000
3.140.4.1.1.0080.0.0004	–	4	0,8	10	38	185	1000/2000
3.140.4.1.1.0080.0.0006	–	6	0,8	12,5	56,9	244	1200
3.140.4.1.1.0080.0.0010	–	10	0,8	13,4	94,8	296	1200
3.140.4.1.1.0080.0.0020	–	20	0,8	17,4	189,6	519	1200
3.140.4.1.1.0080.0.0030	–	30	0,8	23	284,4	803	1000
3.140.4.1.1.0080.0.0040	–	40	0,8	25,4	379,2	1040	1000
3.140.4.1.1.0080.0.0050	–	50	0,8	28	473,9	1231	1000
3.140.4.1.1.0080.0.0070	–	70	0,8	31,4	663,5	1550	500
3.140.4.1.1.0080.0.0080	–	80	0,8	33,2	758,3	1735	500
3.140.4.1.1.0080.0.0100	–	100	0,8	38,3	966,3	2254	500
3.140.4.1.1.0080.0.0150	–	150	0,8	47,6	1449,5	3282	400
3.140.4.1.1.0080.0.0200	–	200	0,8	52,3	1932,6	4094	300

PDF-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.4.1.1.0090.0.0002	–	2	0,9	9,2	24	161	1000/2000
3.140.4.1.1.0090.0.0004	–	4	0,9	10,3	48	198	1200
3.140.4.1.1.0090.0.0006	–	6	0,9	13	72	266	1200
3.140.4.1.1.0090.0.0010	–	10	0,9	13,9	120	329	1200
3.140.4.1.1.0090.0.0020	–	20	0,9	18,1	240	582	1200
3.140.4.1.1.0090.0.0030	–	30	0,9	24,2	359,9	910	1000
3.140.4.1.1.0090.0.0040	–	40	0,9	26,5	479,9	1173	1000
3.140.4.1.1.0090.0.0050	–	50	0,9	29,3	599,8	1393	1000
3.140.4.1.1.0090.0.0070	–	70	0,9	32,8	839,7	1774	500
3.140.4.1.1.0090.0.0080	–	80	0,9	34,7	959,7	1991	500
3.140.4.1.1.0090.0.0100	–	100	0,9	40	1223	2584	500
3.140.4.1.1.0090.0.0150	–	150	0,9	49,9	1834,5	3788	400
3.140.4.1.1.0090.0.0200	–	200	0,9	54,9	2446	4754	300

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0040.1.0002	–	2	0,4	6,9	4,8	102	1000/2000
3.140.1.1.1.0040.1.0004	–	4	0,4	7,9	9,5	117	1000/2000
3.140.1.1.1.0040.1.0005	–	5	0,4	8,1	11,9	122	1000/2000
3.140.1.1.1.0040.1.0006	–	6	0,4	9	14,3	135	1000/2000
3.140.1.1.1.0040.1.0010	–	10	0,4	9,7	23,7	165	1000/2000
3.140.1.1.1.0040.1.0020	–	20	0,4	11,8	47,4	240	1200
3.140.1.1.1.0040.1.0025	–	25	0,4	12,8	59,3	275	1200
3.140.1.1.1.0040.1.0030	–	30	0,4	14,4	71,1	314	1200
3.140.1.1.1.0040.1.0040	–	40	0,4	15,6	94,8	386	1200
3.140.1.1.1.0040.1.0050	–	50	0,4	16,8	118,5	436	1200
3.140.1.1.1.0040.1.0070	–	70	0,4	18,7	165,9	530	1200
3.140.1.1.1.0040.1.0080	–	80	0,4	19,8	189,6	610	1200
3.140.1.1.1.0040.1.0100	–	100	0,4	21,9	241,6	725	1000
3.140.1.1.1.0040.1.0150	–	150	0,4	26,8	362,4	1006	1000
3.140.1.1.1.0040.1.0200	–	200	0,4	29,5	483,2	1299	1000

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0050.1.0002	–	2	0,5	7,5	7,5	110	1000/2000
3.140.1.1.1.0050.1.0004	–	4	0,5	8,8	14,9	135	1000/2000
3.140.1.1.1.0050.1.0005	–	5	0,5	8,6	18,6	139	1000/2000
3.140.1.1.1.0050.1.0006	–	6	0,5	10,1	22,3	160	1200
3.140.1.1.1.0050.1.0010	–	10	0,5	10,9	37,1	196	1200
3.140.1.1.1.0050.1.0020	–	20	0,5	13,6	74,1	298	1200
3.140.1.1.1.0050.1.0025	–	25	0,5	15,2	92,6	356	1200
3.140.1.1.1.0050.1.0030	–	30	0,5	17	111,1	434	1200
3.140.1.1.1.0050.1.0040	–	40	0,5	18,4	148,1	534	1200
3.140.1.1.1.0050.1.0050	–	50	0,5	20	185,2	611	1200
3.140.1.1.1.0050.1.0070	–	70	0,5	22,4	259,2	755	1000
3.140.1.1.1.0050.1.0080	–	80	0,5	23,7	296,2	836	1000
3.140.1.1.1.0050.1.0100	–	100	0,5	26,7	377,5	1084	1000
3.140.1.1.1.0050.1.0150	–	150	0,5	32,8	566,2	1524	500
3.140.1.1.1.0050.1.0200	–	200	0,5	36,3	755	1945	500

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0060.1.0002	–	2	0,6	8,3	10,7	123	1000/2000
3.140.1.1.1.0060.1.0004	–	4	0,6	10	21,4	167	1000/2000
3.140.1.1.1.0060.1.0005	–	5	0,6	9,9	26,7	177	1000/2000
3.140.1.1.1.0060.1.0006	–	6	0,6	11,7	32	206	1200
3.140.1.1.1.0060.1.0010	–	10	0,6	12,6	53,4	262	1200
3.140.1.1.1.0060.1.0020	–	20	0,6	16,1	106,7	387	1200
3.140.1.1.1.0060.1.0025	–	25	0,6	18,3	133,3	501	1200
3.140.1.1.1.0060.1.0030	–	30	0,6	20,6	160	580	1000
3.140.1.1.1.0060.1.0040	–	40	0,6	22,4	213,3	715	1000
3.140.1.1.1.0060.1.0050	–	50	0,6	24,5	266,6	834	1000
3.140.1.1.1.0060.1.0070	–	70	0,6	27,5	373,2	1050	1000
3.140.1.1.1.0060.1.0080	–	80	0,6	29,3	426,6	1172	1000
3.140.1.1.1.0060.1.0100	–	100	0,6	33,1	543,6	1519	500
3.140.1.1.1.0060.1.0150	–	150	0,6	41,2	815,4	2212	400
3.140.1.1.1.0060.1.0200	–	200	0,6	45,7	1087,1	2820	400

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0063.1.0002	–	2	0,63	8,5	11,8	139	1000/2000
3.140.1.1.1.0063.1.0004	–	4	0,63	10,3	23,6	176	1200
3.140.1.1.1.0063.1.0005	–	5	0,63	10,3	29,4	184	1200
3.140.1.1.1.0063.1.0006	–	6	0,63	12,2	35,3	217	1200
3.140.1.1.1.0063.1.0010	–	10	0,63	13,1	58,8	277	1200
3.140.1.1.1.0063.1.0020	–	20	0,63	16,9	117,6	438	1200
3.140.1.1.1.0063.1.0025	–	25	0,63	19,5	147	563	1200
3.140.1.1.1.0063.1.0030	–	30	0,63	21,8	176,4	662	1000
3.140.1.1.1.0063.1.0040	–	40	0,63	23,8	235,2	849	1000
3.140.1.1.1.0063.1.0050	–	50	0,63	26,2	293,9	989	1000
3.140.1.1.1.0063.1.0070	–	70	0,63	29,2	411,5	1222	1000
3.140.1.1.1.0063.1.0080	–	80	0,63	30,8	470,3	1357	500
3.140.1.1.1.0063.1.0100	–	100	0,63	34,8	599,3	1742	500
3.140.1.1.1.0063.1.0150	–	150	0,63	43,3	898,9	2507	400
3.140.1.1.1.0063.1.0200	–	200	0,63	47,8	1198,5	3089	400

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0065.1.0002	–	2	0,65	8,8	12,6	143	1000/2000
3.140.1.1.1.0065.1.0004	–	4	0,65	10,7	25,1	182	1200
3.140.1.1.1.0065.1.0005	–	5	0,65	10,6	31,3	193	1200
3.140.1.1.1.0065.1.0006	–	6	0,65	12,6	37,6	228	1200
3.140.1.1.1.0065.1.0010	–	10	0,65	13,6	62,6	290	1200
3.140.1.1.1.0065.1.0020	–	20	0,65	17,6	125,2	465	1200
3.140.1.1.1.0065.1.0025	–	25	0,65	20,3	156,5	603	1000
3.140.1.1.1.0065.1.0030	–	30	0,65	22,8	187,8	705	1000
3.140.1.1.1.0065.1.0040	–	40	0,65	24,9	250,3	902	1000
3.140.1.1.1.0065.1.0050	–	50	0,65	27,4	312,9	1059	1000
3.140.1.1.1.0065.1.0070	–	70	0,65	30,7	438	1312	500
3.140.1.1.1.0065.1.0080	–	80	0,65	32,4	500,6	1461	500
3.140.1.1.1.0065.1.0100	–	100	0,65	36,6	637,9	1879	500
3.140.1.1.1.0065.1.0150	–	150	0,65	45,6	956,9	2715	400
3.140.1.1.1.0065.1.0200	–	200	0,65	50,4	1275,8	3355	300

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0080.1.0002	–	2	0,8	9,2	19	156	1000/2000
3.140.1.1.1.0080.1.0004	–	4	0,8	11,3	38	226	1200
3.140.1.1.1.0080.1.0005	–	5	0,8	11,3	47,4	239	1200
3.140.1.1.1.0080.1.0006	–	6	0,8	13,8	56,9	287	1200
3.140.1.1.1.0080.1.0010	–	10	0,8	14,6	94,8	341	1200
3.140.1.1.1.0080.1.0020	–	20	0,8	19	189,6	562	1200
3.140.1.1.1.0080.1.0025	–	25	0,8	22,1	237	730	1000
3.140.1.1.1.0080.1.0030	–	30	0,8	24,8	284,4	861	1000
3.140.1.1.1.0080.1.0040	–	40	0,8	27,2	379,2	1106	1000
3.140.1.1.1.0080.1.0050	–	50	0,8	30	473,9	1308	1000
3.140.1.1.1.0080.1.0070	–	70	0,8	33,6	663,5	1652	500
3.140.1.1.1.0080.1.0080	–	80	0,8	35,5	758,3	1849	500
3.140.1.1.1.0080.1.0100	–	100	0,8	40,2	966,3	2378	400
3.140.1.1.1.0080.1.0150	–	150	0,8	50,3	1449,5	3484	300
3.140.1.1.1.0080.1.0200	–	200	0,8	55,7	1932,6	4350	300

PDF-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.140.1.1.1.0090.1.0002	–	2	0,9	9,5	24	163	1000/2000
3.140.1.1.1.0090.1.0004	–	4	0,9	11,7	48	240	1200
3.140.1.1.1.0090.1.0005	–	5	0,9	11,7	60	258	1200
3.140.1.1.1.0090.1.0006	–	6	0,9	14,2	72	311	1200
3.140.1.1.1.0090.1.0010	–	10	0,9	15,1	120	397	1200
3.140.1.1.1.0090.1.0020	–	20	0,9	19,8	240	626	1200
3.140.1.1.1.0090.1.0025	–	25	0,9	23	299,9	813	1000
3.140.1.1.1.0090.1.0030	–	30	0,9	25,9	359,9	967	1000
3.140.1.1.1.0090.1.0040	–	40	0,9	28,3	479,9	1242	1000
3.140.1.1.1.0090.1.0050	–	50	0,9	31,3	599,8	1477	500
3.140.1.1.1.0090.1.0070	–	70	0,9	35,1	839,7	1881	500
3.140.1.1.1.0090.1.0080	–	80	0,9	37,1	959,7	2112	500
3.140.1.1.1.0090.1.0100	–	100	0,9	42,1	1223	2715	400
3.140.1.1.1.0090.1.0150	–	150	0,9	52,7	1834,5	4000	300
3.140.1.1.1.0090.1.0200	–	200	0,9	58,3	2446	5024	300

Open in a new tab İndir

A-2YF(L)T2Y Outdoor Telephone Cable

Corporate

Products

Quality

Technical Information

Human Resources

Contact
