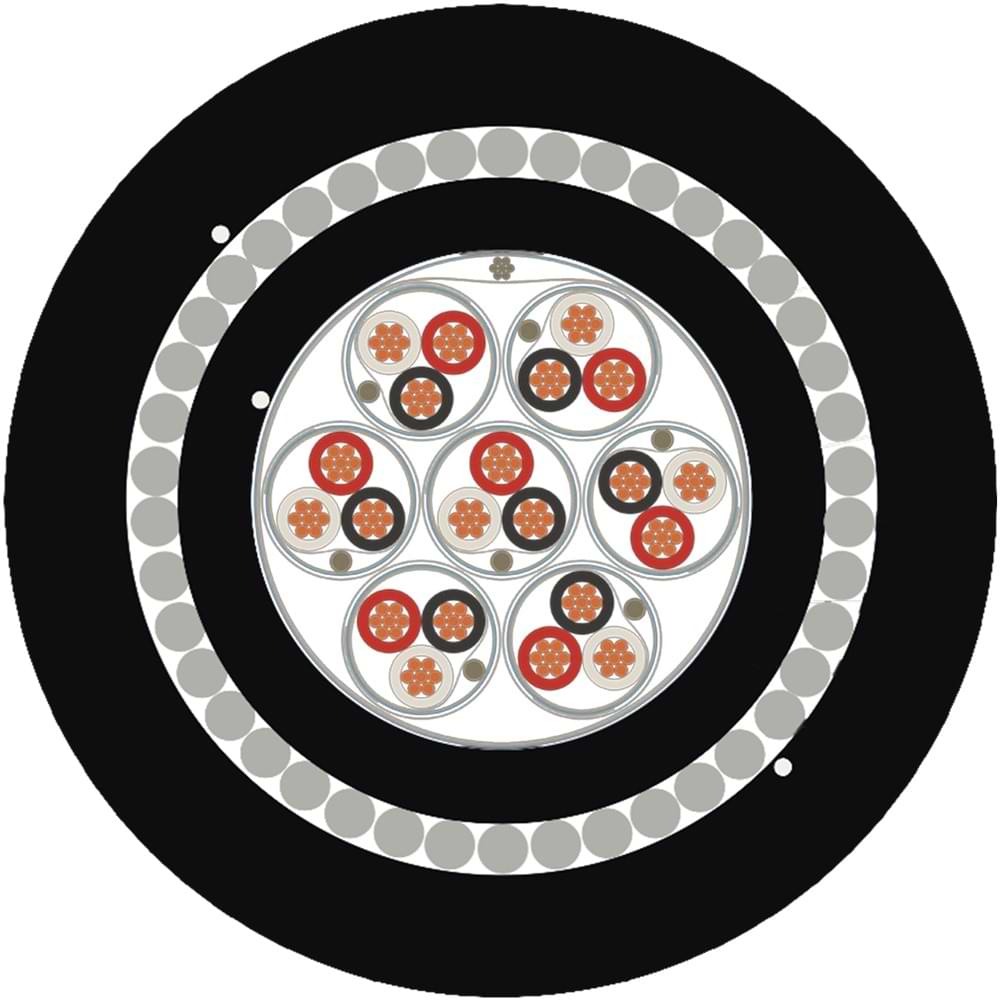

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 2) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | XLPE (BS EN 50290-2, VDE 0207 YI1), Siyah, Beyaz, Kırmızı; Numara kodlu (BS 5308-2) |
| 3 – Bireysel Büküm | : | İzoleler çiftler veya üçlüler halinde bükülür |
| 4 – Bireysel Sargı | : | Polyester bant |
| 5 – Bireysel Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Genel Büküm | : | Ekranlanmış çiftlerin veya üçlülerin katmanlar halinde bükümü. |
| 7 – Genel Sargı | : | Polyester bant |
| 8 – Genel Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 9 – İç Kılıf | : | Halojensiz iç kılıf. RAL 9005 (Siyah) |
| 10 – Zırh | : | Galvanizli çelik tel zırh, polyester bant |
| 11 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 9005 (Siyah) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 36.0 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 0.75 mm² | 24.5 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.00 mm² | 18.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.50 mm² | 12.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 2.50 mm² | 7.41 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| Üretim Referansı | Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|---|
| EN 50288-7 veya IEC 60502-1 | IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +90°C |

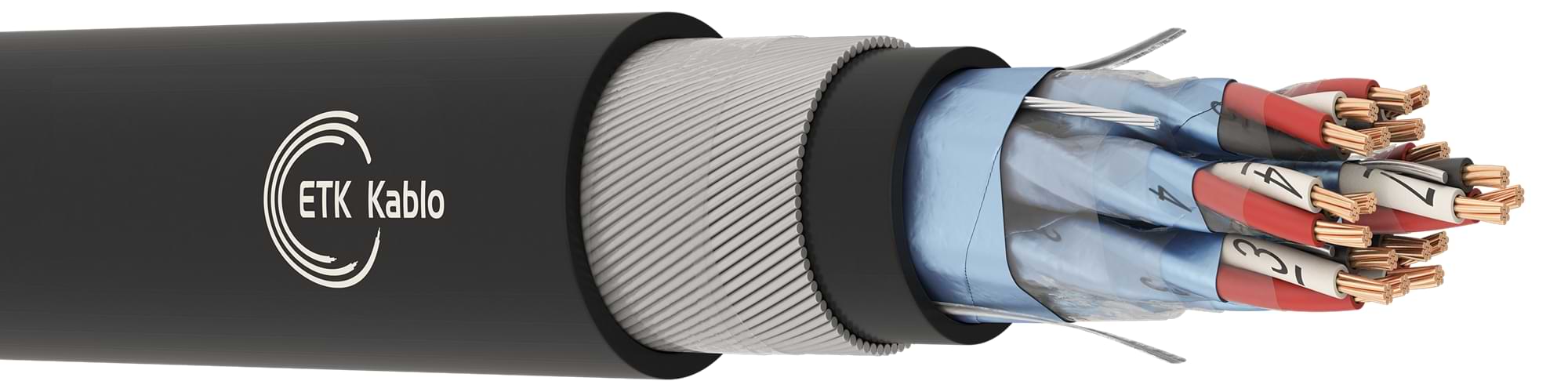

RE-2X(St)HSWAH-PiMF/TiMF Enstrümantasyon Kablosu
RE-2X(St)HSWAH-PiMF/TiMF, bireysel ve genel folyo ekranı çelik tel zırhla birleştiren halojensiz enstrümantasyon kablosudur. Sınıf 2 bakır iletken ve XLPE izolasyon kullanır. Halojensiz iç ve dış kılıfı, düşük duman gerektiren endüstriyel ölçüm ve kontrol projelerine yöneliktir.
PiMF ve TiMF Ekranlama Ne Anlama Gelir?
PiMF yapısında her çift, TiMF yapısında ise her üçlü grup kendi Al/PET folyo ekranına sahiptir. Ayrıca tüm grupların çevresinde genel Al/PET folyo ekran bulunur. Her iki ekranlama seviyesinde kalaylı bakır toprak teli yer alır.
Bireysel ekranlar gruplar arasındaki girişimi, genel ekran ise dış elektromanyetik etkileri azaltmaya yardımcı olur. Bu nedenle ekran bağlantılarını ve topraklama düzenini proje gereksinimlerine göre planlayın.
Çelik Tel Zırhlı Enstrümantasyon Kablosu Nerelerde Kullanılır?
Bu ürün, ölçüm ve proses kontrol devrelerinde mekanik koruma ile ekranlamayı birlikte isteyen sabit tesisatlar için uygundur. Enerji, kimya ve endüstriyel otomasyon projelerinde kablo seçimini güzergâh ve devre gereksinimleriyle birlikte değerlendirin.
Galvanizli çelik tel zırh mekanik koruma sağlar. Folyo ekranlar ise elektriksel ekranlama görevini üstlenir. Böylece iki farklı koruma ihtiyacı aynı kablo yapısında karşılık bulur. Diğer seçenekler için enstrümantasyon kablolarını inceleyebilirsiniz.
RE-2X(St)HSWAH-PiMF/TiMF Kesit Seçenekleri
Aşağıdaki tablo ürünün iletken kesitlerini gösterir. Teklif talebinizde kesitle birlikte gerekli çift veya üçlü sayısını da belirtin.
| Ürün | İletken Kesiti (mm²) |
|---|---|
| RE-2X(St)HSWAH-PiMF/TiMF | 0,50 |
| RE-2X(St)HSWAH-PiMF/TiMF | 0,75 |
| RE-2X(St)HSWAH-PiMF/TiMF | 1,00 |
| RE-2X(St)HSWAH-PiMF/TiMF | 1,50 |
| RE-2X(St)HSWAH-PiMF/TiMF | 2,50 |
Standart RE-2X(St)HSWAH ile Farkı Nedir?
PiMF/TiMF seçeneğinin ayırt edici özelliği, her çiftin veya üçlünün ayrı folyo ekran taşımasıdır. Bu nedenle yalnızca genel ekran isteyen bir şartnameyle bireysel ekran isteyen şartnameyi ayrı değerlendirin. Karşılaştırma için RE-2X(St)HSWAH enstrümantasyon kablosunu inceleyin.
Halojensiz Kılıf Yangına Dayanıklılık Anlamına Gelir mi?
Halojensiz ve düşük dumanlı yapı, yangın sırasında devre bütünlüğünü koruma özelliğinden farklıdır. Bu ürüne yalnızca kılıf malzemesine bakarak FE180 veya PH120 sınıfı atamayın. Projenizdeki yangın performansı ve belge gereksinimlerini sipariş öncesinde belirtin.
Fiyat ve Teklif Talebi
RE-2X(St)HSWAH-PiMF/TiMF kablo fiyatı; çift veya üçlü sayısı, iletken kesiti, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinize ürün kodunu, grup sayısını, kesiti, teslimat yerini ve teknik şartnamenizi ekleyin. Ayrıca gerekli test belgelerini paylaşın.
Projenize uygun kablo için güncel fiyat ve teslim süresini ETK Kablo’dan öğrenin.
