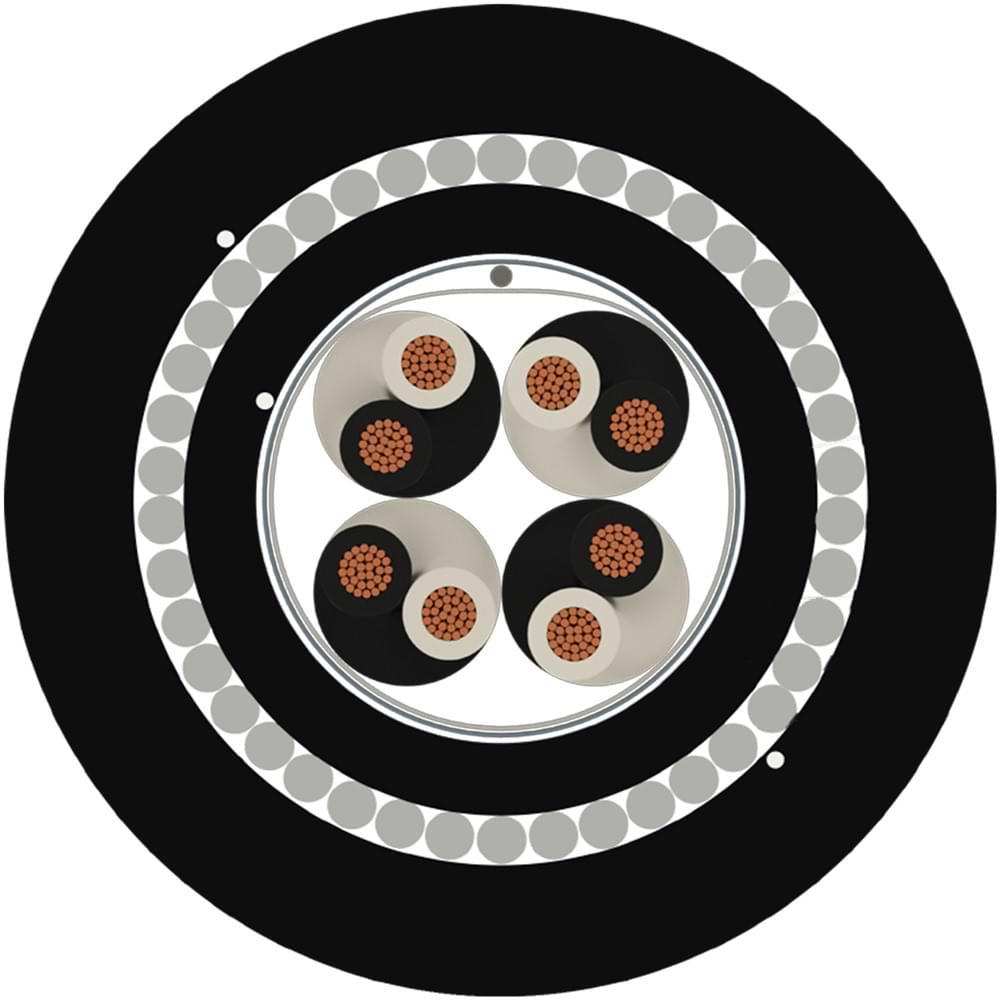

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 2) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | XLPE (BS EN 50290-2, VDE 0207 YI1), Siyah, Beyaz, Kırmızı; Numara kodlu (BS 5308-2) |
| 3 – Büküm | : | İzoleler çiftler veya üçlüler halinde bükülür |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – İç Kılıf | : | PVC iç kılıf. RAL 9005 (Siyah) |
| 7 – Zırh | : | Galvanizli çelik tel zırh, polyester bant |
| 8 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 9005 (Siyah) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 36.0 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 0.75 mm² | 24.5 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.00 mm² | 18.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.50 mm² | 12.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 2.50 mm² | 7.41 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| Üretim Referansı | Alev Geciktiricilik Testi |
|---|---|
| EN 50288-7 veya IEC 60502-1 | IEC 60332-1-2 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +90°C |

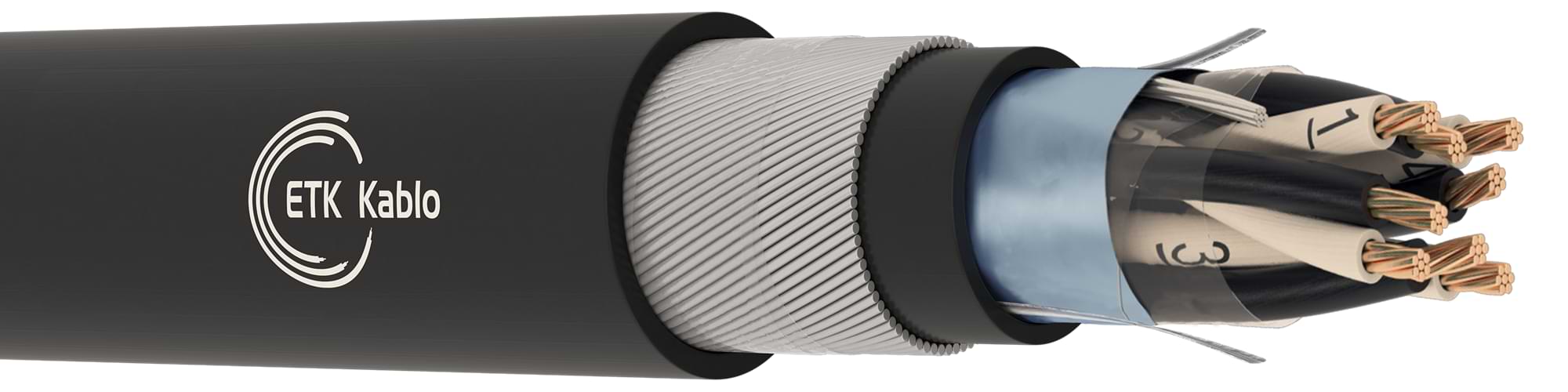

RE-2X(St)YSWAY TP/TT Zırhlı Enstrümantasyon Kablosu
RE-2X(St)YSWAY TP/TT, endüstriyel ölçüm ve kontrol devreleri için genel ekranlı, çelik tel zırhlı enstrümantasyon kablosudur. Sınıf 2 bakır iletken, XLPE izolasyon, Al/PET folyo ekran ve PVC iç kılıf içerir. Galvanizli çelik tel zırh ile UV dayanımlı siyah PVC dış kılıf, kablonun mekanik koruma yapısını tamamlar.
ETK Kablo’nun enstrümantasyon kabloları ailesindeki bu ürün, çift veya üçlü bükümlü damar seçenekleri sunar. Böylece farklı sinyal devreleri, ihtiyaç duydukları iletken düzeniyle aynı ürün ailesinde karşılık bulur.
TP ve TT Damar Yapısı
TP, iki iletkenin bir çift oluşturduğu bükümlü yapıyı ifade eder. TT ise üç iletkenin birlikte büküldüğü üçlü yapıdır. Bu ayrım, kablonun ölçü tanımında ve saha cihazlarının bağlantısında önem taşır.
Örneğin Nx2x1,5 mm² gösteriminde N çift sayısını, 2 her çiftteki iletken sayısını, 1,5 mm² ise iletken kesitini belirtir. Nx3x1,5 mm² tanımında aynı mantık üçlü gruplar için geçerlidir. Sipariş ölçüsü, projenin çift veya üçlü sayısıyla tamamlanır.
Kullanım Alanları
RE-2X(St)YSWAY TP/TT; proses otomasyonu, enerji tesisleri, petrol ve gaz tesisleri ile petrokimya projelerindeki ölçüm ve kontrol hatlarına yöneliktir. Saha enstrümanları, bağlantı kutuları ve kontrol panoları arasındaki sabit sinyal bağlantılarında kullanım alanı bulur.
Özellikle mekanik koruma isteyen saha güzergâhlarında SWA zırh öne çıkar. Ayrıca genel folyo ekran, dış elektromanyetik girişimin ölçüm sinyalleri üzerindeki etkisini azaltmaya yardımcı olur. Kablo güzergâhı ve ekran bağlantısı, tesisin sinyal ve topraklama düzeniyle birlikte planlanır.
Genel Ekran ve Çelik Tel Zırh
Al/PET folyo, çift veya üçlü grupların tamamını ortak bir ekranla çevreler. Kalaylı bakır toprak teli de ekranın elektriksel bağlantısına hizmet eder. Buna karşılık galvanizli çelik tel zırhın temel görevi mekanik korumadır; ekran ile zırh farklı ihtiyaçları karşılar.
Bu TP/TT ürününde her çift veya üçlü için ayrı folyo ekran bulunmaz. Bireysel ekran isteyen projelerde PiMF/TiMF yapıları öne çıkar. Ayrıntılar için enstrümantasyon kablolarında genel ve bireysel ekran karşılaştırmasını inceleyebilirsiniz.
RE-2X(St)YSWAY TP/TT Kesit Seçenekleri
Ürün sayfasındaki teknik tablo aşağıdaki iletken kesitlerini içerir. Çift veya üçlü sayısı ise devre ihtiyacına göre teklif talebinde ayrıca belirtilir.
| Ürün | İletken Kesiti |
|---|---|
| RE-2X(St)YSWAY TP/TT | 0,50 mm² |
| RE-2X(St)YSWAY TP/TT | 0,75 mm² |
| RE-2X(St)YSWAY TP/TT | 1,00 mm² |
| RE-2X(St)YSWAY TP/TT | 1,50 mm² |
| RE-2X(St)YSWAY TP/TT | 2,50 mm² |
Kesit ve devre uzunluğu, iletken direnci ile gerilim düşümünü etkiler. Bu nedenle ölçü seçimi, bağlı cihazların elektriksel sınırlarıyla birlikte yapılır.
PVC Kılıf ve Proje Gereksinimleri
Bu ürün PVC iç ve dış kılıf kullanır. Dolayısıyla halojensiz kılıf gerektiren projelerde RE-2X(St)HSWAH gibi farklı malzeme yapıları değerlendirmeye girer. RE-2X(St) kablo karşılaştırması, PVC ve halojensiz seçenekler arasındaki farkları açıklar.
Ayrıca çelik tel zırh tek başına her türlü doğrudan gömme veya su altında kullanım uygunluğu anlamına gelmez. Bu uygulamalarda güzergâhın çevresel koşulları ve ürünün ilgili test kapsamı belirleyicidir.
RE-2X(St)YSWAY TP/TT Kablo Fiyatı
Fiyat; çift veya üçlü sayısı, iletken kesiti, toplam metraj ve makara tercihine göre değişir. Teklif talebinizde tam ürün adını, TP veya TT yapısını, kablo ölçüsünü ve teslimat yerini belirtin.
Proje şartnamenizi ve gerekli test belgelerini de paylaşarak ETK Kablo’dan fiyat ve teslim süresi alın.
