Enstrümantasyon Kablosu Ekranlama: Bireysel Ekran mı Genel Ekran mı?

Enstrümantasyon kablosu ekranlama, düşük seviyeli analog ve dijital sinyalleri elektromanyetik parazitlerden korumada önemli bir rol oynar. Ancak her ekranlı enstrümantasyon kablosu aynı yapıyı kullanmaz. Bazı kablolar tüm damar grubunun çevresinde tek bir genel ekran taşırken bazı tasarımlar her çift veya üçlü için ayrı ekran sunar. Daha hassas sistemlerde üretici bu iki yaklaşımı aynı kablo içinde birleştirebilir.

Doğru seçim; sinyal tipine, aynı kablodan geçen devre sayısına, elektromanyetik ortama, kablo güzergâhına ve proje EMC şartlarına bağlıdır. Bu nedenle yalnızca “ekranlı kablo” ifadesi çoğu teknik şartname için yeterli bilgi vermez.

Kısaca, genel ekran kablonun tamamını dış elektromanyetik etkilerden korumaya yardımcı olur. Bireysel ekran ise aynı kablo içindeki farklı çiftler veya üçlüler arasında ek elektriksel ayrım oluşturur. Proje hem yüksek dış EMI hem de hassas çoklu sinyaller içeriyorsa bireysel ekran ile genel ekranın birlikte bulunduğu yapı daha kapsamlı bir çözüm sunabilir.

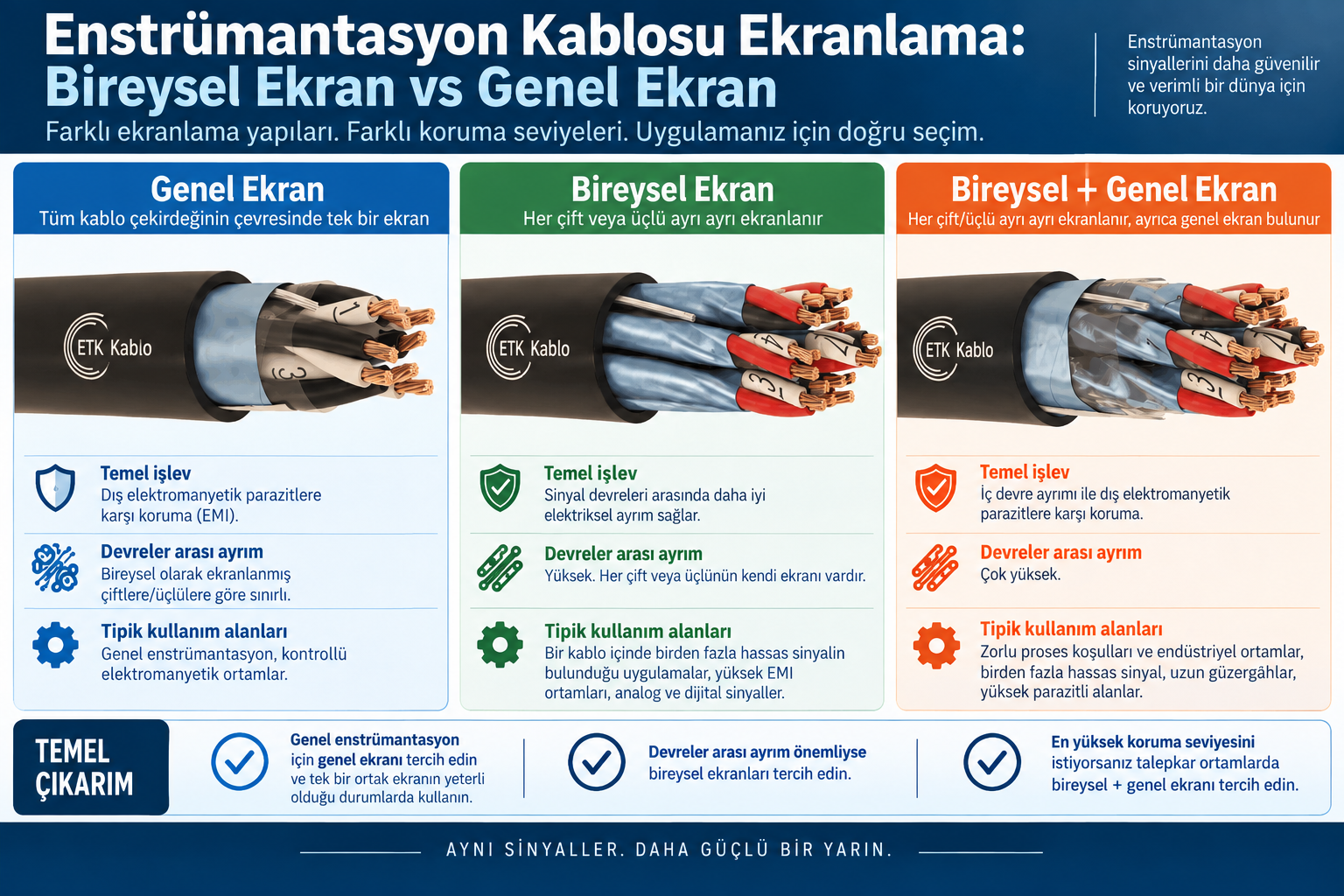

Enstrümantasyon Kablosu Ekranlama Türleri: Genel Bakış

Ekranlama Tipi	Ekranın Konumu	Ana Görev	Devreler Arası Ayrım	Tipik Kullanım Mantığı
Genel Ekran	Tüm kablo çekirdeğinin çevresinde	Dış elektromanyetik parazitlere karşı koruma	Orta / sınırlı	Genel proses ve enstrümantasyon uygulamaları
Bireysel Ekran	Her çift veya üçlünün çevresinde	Devreler arasında elektromanyetik ayrım	Yüksek	Aynı kabloda birden fazla hassas sinyal
Bireysel + Genel Ekran	Her çift/üçlü ve tüm kablo çekirdeği çevresinde	İç devre ayrımı ve dış EMI koruması	Çok yüksek	Zorlu endüstriyel ve yüksek EMI ortamları

Buradaki temel nokta şudur: genel ekran ve bireysel ekran aynı problemi tamamen aynı şekilde çözmez. Her iki yapı da elektromanyetik uyumluluğa katkı sağlar, ancak farklı parazit kaynaklarına odaklanır.

Enstrümantasyon Kablosunda Genel Ekran Nedir?

Genel ekran, kablo içindeki tüm çift veya üçlülerin oluşturduğu çekirdeğin çevresini sarar. Böylece tek bir iletken bariyer bütün sinyal elemanlarını ortak şekilde çevreler.

Üretici genel ekran için Al/PET folyo, bakır örgü, metalik bant veya folyo ile örgünün birleşimini tercih edebilir. Ayrıca folyo ekranlı yapılarda kalaylı bakır toprak teli ekranın bağlantısını kolaylaştırır.

RE-2X(St)H, RE-2X(St)Y, RE-2X(St)HSWAH ve RE-2X(St)YSWAY gibi birçok enstrümantasyon kablosunda Al/PET genel ekran yapısı bulunur. Bu ekran, kablo çekirdeğinin tamamı ile dış ortam arasında ortak bir elektromanyetik bariyer oluşturur.

Genel ekran hangi parazitlere karşı koruma sağlar?

Endüstriyel tesislerde birçok ekipman elektromanyetik gürültü oluşturabilir. Örneğin güç kabloları, elektrik motorları, frekans konvertörleri, trafolar, şalt ekipmanları ve yüksek akım taşıyan sistemler hassas sinyal devrelerini etkileyebilir.

Genel ekran bu dış elektromanyetik alanların enstrümantasyon devreleriyle etkileşimini azaltmaya yardımcı olur. Bu nedenle kontrollü EMI ortamlarında ve benzer karakterdeki sinyallerin aynı kabloyu paylaştığı sistemlerde genel ekran çoğu zaman dengeli bir çözüm sunar.

Genel ekran ne zaman yeterli olabilir?

Proje ekibi aşağıdaki koşullarda genel ekranlı bir kabloyu değerlendirebilir:

• Sinyaller benzer elektriksel özellikler taşıyorsa,
• Devreler arasında ayrı metalik bariyer gerekmiyorsa,
• Çiftler arası etkileşim riski düşükse,
• Kablo güzergâhı kontrollü bir EMI ortamından geçiyorsa,
• Proje şartnamesi ortak veya genel ekran istiyorsa,
• Daha basit sonlandırma ve kompakt kablo yapısı önem taşıyorsa.

Bununla birlikte proje mühendisleri yalnızca dış parazit riskine bakmamalıdır. Aynı kabloda çok sayıda hassas ve farklı sinyal bulunuyorsa devrelerin kendi aralarındaki etkileşim de önem kazanır.

Bireysel Ekranlı Enstrümantasyon Kablosu Nedir?

Bireysel ekranlı yapıda her sinyal çifti veya üçlüsü kendi metalik ekranına sahiptir. Üretici önce iletkenleri çift veya üçlü halinde büker. Ardından her fonksiyonel elemanın çevresine ayrı folyo ekran ve ilgili toprak telini ekler.

Bu yapı, komşu sinyal devreleri arasında ilave elektromanyetik ayrım oluşturur. Dolayısıyla aynı çok çiftli kablo içinde birden fazla bağımsız ölçüm ve kontrol devresi bulunduğunda bireysel ekran önemli avantaj sağlayabilir.

Örneğin tek bir kablo basınç, sıcaklık, akış ve seviye transmitterlerinden gelen farklı sinyalleri taşıyabilir. Aynı kablo ayrıca DCS veya PLC giriş ve çıkış devrelerini de içerebilir. Böyle bir sistemde her çiftin ayrı ekranı devreler arasındaki istenmeyen elektromanyetik etkileşimi azaltmaya yardımcı olur.

Enstrümantasyon Kablosu Ekranlama: Genel Ekran ve Bireysel Ekran Farkı

Enstrümantasyon kablosu ekranlama seçimini anlamanın en kolay yolu parazitin kaynağını belirlemektir.

Genel ekran, öncelikle kablo dışından gelen elektromanyetik gürültüye karşı ortak bir bariyer oluşturur. Buna karşılık bireysel ekran, aynı kablo içindeki farklı çift veya üçlüler arasında daha güçlü elektriksel ayrım sağlar.

Karşılaştırma	Genel Ekran	Bireysel Ekran
Dış elektromanyetik gürültü	Ana görevlerinden biridir	Yapıya bağlı olarak katkı sağlar
Çiftler / üçlüler arası etkileşim	Daha sınırlı ayrım	Yüksek ayrım
Çok sayıda hassas sinyal	Projeye bağlı	Genellikle avantaj sağlar
Kablo yapısı	Daha basit	Daha karmaşık
Kablo çapı	Genellikle daha küçük	Daha büyük olabilir
Sonlandırma	Daha basit	Daha fazla ekran bağlantısı gerekir

Dolayısıyla bireysel ekran her durumda daha iyi değildir. Proje ekibi ekran yapısını gerçek elektromanyetik probleme göre seçmelidir.

PiMF ve TiMF Enstrümantasyon Kabloları Nedir?

PiMF ve TiMF terimleri, bireysel ekranlı enstrümantasyon kablolarında sıkça karşımıza çıkar.

PiMF, metal folyo içinde ayrı ayrı ekranlanan çiftleri ifade eder. TiMF ise aynı prensibi üçlü sinyal elemanlarına uygular. Başka bir ifadeyle PiMF yapısında her çift, TiMF yapısında ise her üçlü kendi metalik ekranını taşır.

Üretici bu ekran için genellikle Al/PET folyo ve kalaylı bakır toprak teli kullanabilir. Daha sonra ekranlı çiftler veya üçlüler kablo çekirdeğini oluşturmak üzere bir araya gelir.

Bazı kablo tasarımları yalnızca bireysel ekranları kullanır. Ancak daha kapsamlı yapılarda üretici ekranlı çiftlerin veya üçlülerin tamamının çevresine ikinci bir genel ekran da ekler.

Neden Bireysel ve Genel Ekran Birlikte Kullanılır?

Bireysel ve genel ekranı bir araya getiren kablo, iki farklı elektromanyetik hedefe aynı anda cevap verir.

İlk olarak bireysel ekranlar komşu sinyal devrelerini birbirinden ayırır. Ayrıca genel ekran tüm kablo çekirdeği ile dış elektromanyetik ortam arasında ek bir bariyer oluşturur.

Bu yapı özellikle aşağıdaki koşullarda avantaj sağlayabilir:

• Bir kablo çok sayıda hassas sinyal taşıyorsa,
• Tesis güçlü elektromanyetik gürültü kaynakları içeriyorsa,
• Analog ölçüm sinyalleri yüksek hassasiyet gerektiriyorsa,
• Uzun enstrümantasyon güzergâhları endüstriyel alanlardan geçiyorsa,
• Proje hem bireysel hem genel ekran talep ediyorsa.

Öte yandan ilave ekran katmanları kablo yapısını daha karmaşık hale getirir. Bu nedenle mühendisler en fazla ekran katmanına sahip kabloyu otomatik olarak seçmemelidir. Bunun yerine gerçek sinyal ve EMC gereksinimleri seçimi yönlendirmelidir.

Genel Ekranlı Kablo ile PiMF/TiMF Kablo Karşılaştırması

Özellik	Genel Ekranlı Kablo	PiMF / TiMF
Ortak dış ekran	Evet	Modele göre bulunabilir
Her çift / üçlü çevresinde ekran	Hayır	Evet
Dış EMI koruması	Temel amaç	Genel ekranla birlikte çok güçlü yapı
Devreler arası elektromanyetik ayrım	Daha düşük	Daha yüksek
Kablo yapısı	Daha basit	Daha karmaşık
Sonlandırma işlemi	Daha kolay	Daha fazla bağlantı gerektirir
Tipik kullanım	Genel proses enstrümantasyonu	Hassas çok devreli sistemler

Bireysel Ekran Sinyal Kalitesini Artırır mı?

Bireysel ekran, devreler arasındaki elektromanyetik etkileşim önemli seviyeye ulaştığında sinyal izolasyonunu geliştirebilir. Ancak kablonun genel sinyal performansını yalnızca ekran tipi belirlemez.

İletken geometrisi, çift veya üçlü bükümü, karşılıklı kapasite, kapasite dengesizliği, iletken direnci, sinyal seviyesi ve kablo uzunluğu da performansı etkiler. Ayrıca topraklama yaklaşımı, güzergâh planlaması ve güç kablolarından ayrım mesafesi önemli rol oynar.

Dolayısıyla proje ekibi ekranlamayı bütünsel bir sinyal bütünlüğü stratejisinin parçası olarak değerlendirmelidir. Kötü planlanmış bir tesisat, gelişmiş bir PiMF veya TiMF yapısının avantajlarını sınırlayabilir.

Genel Ekran Çiftler Arası Crosstalk’ı Önler mi?

Genel ekran tüm kablo çekirdeğini çevreler. Bu nedenle tek bir çifti komşu çiftten metalik olarak ayırmaz.

Çift bükümü ve kablo geometrisi devreler arasında doğal bir ayrım sağlar. Ancak proje daha güçlü izolasyon talep ediyorsa bireysel ekranlar ek bir elektromanyetik bariyer oluşturur.

Bu nedenle yüksek hassasiyetli veya birbirinden farklı sinyaller taşıyan çok çiftli kablolar PiMF veya TiMF yapıdan fayda sağlayabilir.

Hangi Durumda Genel Ekran Tercih Edilmeli?

Proje ekibi genel ekranlı bir enstrümantasyon kablosunu şu durumlarda değerlendirebilir:

• Devreler benzer sinyal karakteristiklerine sahipse,
• Dış EMI ana risk unsurunu oluşturuyorsa,
• Proje ayrı çift ekranı talep etmiyorsa,
• Kablo çapı ve montaj kolaylığı önem taşıyorsa,
• Şartname genel veya ortak ekran tanımlıyorsa.

Örneğin RE-2X(St)H, RE-2X(St)Y, RE-2X(St)HSWAH ve RE-2X(St)YSWAY gibi kablolar birçok genel proses sinyalinde ortak Al/PET ekran yapısını kullanabilir.

Hangi Durumda PiMF veya TiMF Seçilmeli?

Çok sayıda hassas devre aynı kabloyu paylaştığında bireysel ekran daha fazla önem kazanır. Ayrıca farklı sinyal tiplerinin yakın şekilde birlikte taşınması devreler arası ayrım ihtiyacını artırabilir.

PiMF veya TiMF yapı özellikle şu durumlarda değerlendirilebilir:

• Çok sayıda enstrümantasyon devresi aynı kabloyu paylaşıyorsa,
• Analog sinyaller yüksek hassasiyet gerektiriyorsa,
• Devreler arasında güçlü elektriksel ayrım isteniyorsa,
• EMC koşulları zorluysa,
• Proje şartnamesi PiMF veya TiMF talep ediyorsa.

Enstrümantasyon Kablosu Ekranlama ve SWA Zırh Aynı Şey midir?

Hayır. Enstrümantasyon kablosu ekranlama ile çelik tel zırh farklı görevler üstlenir.

Enstrümantasyon ekranı elektromanyetik performansa odaklanır. Buna karşılık SWA zırh kabloyu darbe, ezilme ve diğer mekanik risklere karşı korur.

Bu nedenle zırhlı bir enstrümantasyon kablosu aynı zamanda bireysel ekran, genel ekran veya her iki ekran tipini de içerebilir. Örneğin RE-2X(St)HSWAH-PiMF/TiMF yapısı bireysel Al/PET ekranları, genel ekranı ve galvanizli çelik tel zırhı tek tasarımda bir araya getirebilir.

Sonuç olarak proje ekibi SWA zırhı sinyal ekranının yerine kullanmamalıdır. Ekran elektromanyetik koruma sağlarken zırh mekanik korumaya odaklanır.

Enstrümantasyon Kablosu Ekranı Nasıl Topraklanmalı?

Ekranın bir uçtan mı yoksa iki uçtan mı toprağa bağlanacağı konusunda her sistem için geçerli tek bir kural yoktur.

Proje mühendisleri sinyal tipini, frekansı, ekipman tasarımını, toprak noktaları arasındaki potansiyel farkı, tehlikeli alan şartlarını ve kontrol sistemi üreticisinin talimatlarını birlikte değerlendirmelidir.

Örneğin bazı düşük frekanslı analog enstrümantasyon sistemleri tek noktadan ekran bağlantısı kullanabilir. Buna karşılık farklı frekans veya EMC koşulları başka bir bağlantı yaklaşımı gerektirebilir.

Bu nedenle kablo üreticisi gerekli ekran yapısını sunar; sistem tasarımcısı ise ekranın sahadaki topraklama ve bonding düzenini proje şartlarına göre tanımlar.

Daha Fazla Ekran Her Zaman Daha İyi midir?

Hayır. Daha fazla metalik ekran, devreler arasında ve dış EMI’ye karşı ilave koruma sağlayabilir. Ancak bu yapı kablo çapını, ağırlığını ve sonlandırma karmaşıklığını artırır.

Ayrıca daha büyük kablo rakorları, daha fazla montaj işçiliği ve daha yüksek proje maliyeti ortaya çıkabilir. Dolayısıyla amaç kabloya mümkün olan en fazla ekran katmanını eklemek değildir.

Asıl hedef, gerekli sinyal bütünlüğünü teknik açıdan uygun ve ekonomik bir kablo yapısıyla sağlamaktır.

Enstrümantasyon Kablosu Ekranlama Seçim Tablosu

Proje Gereksinimi	Değerlendirilecek Ekran Yapısı	Neden?
Kontrollü ortamda genel enstrümantasyon	Genel ekran	Dış EMI’ye karşı verimli ortak koruma sağlar
Çok sayıda hassas analog devre	Bireysel çift ekranları	Devreler arası izolasyonu artırır
Hassas üçlü sinyal yapıları	TiMF	Her üçlü arasında ek elektriksel ayrım oluşturur
Yüksek EMI ve çok sayıda hassas devre	Bireysel + genel ekran	İç ayrım ile dış EMI korumasını birleştirir
Mekanik riski yüksek güzergâh	Gerekli ekran yapısı + SWA	Elektromanyetik ve mekanik korumayı ayrı ayrı sağlar
Şartnamede PiMF/TiMF talebi	Bireysel ekran	Her çift veya üçlü kendi ekranını taşır

Bu tablo genel seçim mantığını gösterir. Ancak son kararı proje EMC yaklaşımı, enstrüman loop gereksinimleri ve teknik şartname vermelidir.
