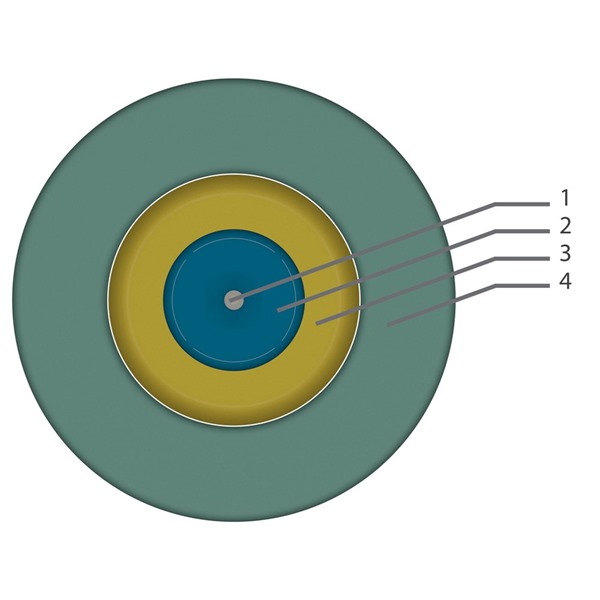

1 – Optik fiber lif ¹
2 – 900 mikron çapında LSOH izolasyon
3 – Metal içermeyen mukavemet elemanı (Aramid yarn)
| Part Numarası | Lif Cinsi | Fiber Sayısı | Kablo Çapı (mm) | Ortalama Ağırlık (kg/km) |
|---|---|---|---|---|
| 4.291.0.3.3.0900.0.0001 | SM G.652.D | 1 | 2 | 6 |
| 4.291.0.3.3.0625.0.0001 | OM1 | 1 | 2 | 6 |
| 4.291.0.3.3.0502.0.0001 | OM2 | 1 | 2 | 6 |
| 4.291.0.3.3.0503.0.0001 | OM3 | 1 | 2 | 6 |
| 4.291.0.3.3.0504.0.0001 | OM4 | 1 | 2 | 6 |
| 4.291.0.3.3.0900.1.0001 | SM G.652.D | 1 | 2,8 | 9 |
| 4.291.0.3.3.0625.1.0001 | OM1 | 1 | 2,8 | 9 |
| 4.291.0.3.3.0502.1.0001 | OM2 | 1 | 2,8 | 9 |
| 4.291.0.3.3.0503.1.0001 | OM3 | 1 | 2,8 | 9 |
| 4.291.0.3.3.0504.1.0001 | OM4 | 1 | 2,8 | 9 |
| Test Standardı | Şartname Değeri | Kabul Kriteri | |
|---|---|---|---|
| Maksimum Germe Kuvveti ² | IEC 60794-1-2-E1 | Maks. 200 N | Fiber uzaması ≤ 0.33% |
| Maksimum Çalışma Kuvveti | Δα ≤ 0.05 dB, fiber uzaması yok | ||
| Ezme Mukavemeti | IEC 60794-1-2-E3 | 1000 N / 100 mm, maks. 10 min | Δα ≤ 0.05 dB, hasar yok |
| Darbe Mukavemeti | IEC 60794-1-2-E4 | 10 Nm, 3 darbe, R= 300 mm | Δα ≤ 0.05 dB test sonrası |
| Burulma Dayanımı | IEC 60794-1-2-E7 | 1 m, 100N, +/- 180°, 5 çevrim | Δα ≤ 0.05 dB, hasar yok |
| Tekrar Eden Bükülme | IEC 60794-1-2-E6 | R=20x D, 100 N, 5 çevrim | Hasar yok |
| Bükülme Çapı | IEC 60794-1-2-E11 | R=20x D, 4 döndürme, 3 çevrim | Δα ≤ 0.05 dB, hasar yok |
| Sıcaklık Döngüsü | IEC 60794-1-2-F1 | -20°C to +70°C | Δα ≤ 0.05 dB/km |
Minimum Bükme Yarıçapı | |
|---|---|
| Hareketli | 20 x kablo Ø |
| Sabit | 15 x kablo Ø |
| Sıcaklık Aralığı | |||
|---|---|---|---|
| Depolama | -40°C to +70°C | Kurulum | -30°C to +60°C |
| Taşıma | -40°C to +70°C | Çalışma | -40°C to +70°C |
| Minimum Bükme Yarıçapı | |
|---|---|
| Hareketli | 20 x kablo Ø |
| Sabit | 15 x kablo Ø |
| Sıcaklık Aralığı | |||
|---|---|---|---|
| Depolama | -40°C to +70°C | Kurulum | -30°C to +60°C |
| Taşıma | -40°C to +70°C | Çalışma | -40°C to +70°C |

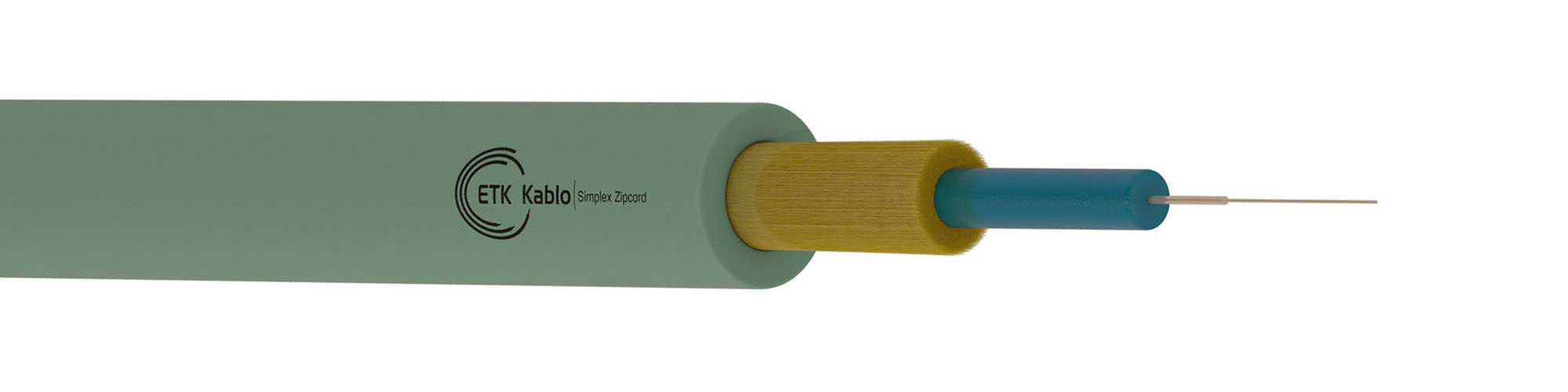

Simpleks Zipcord
