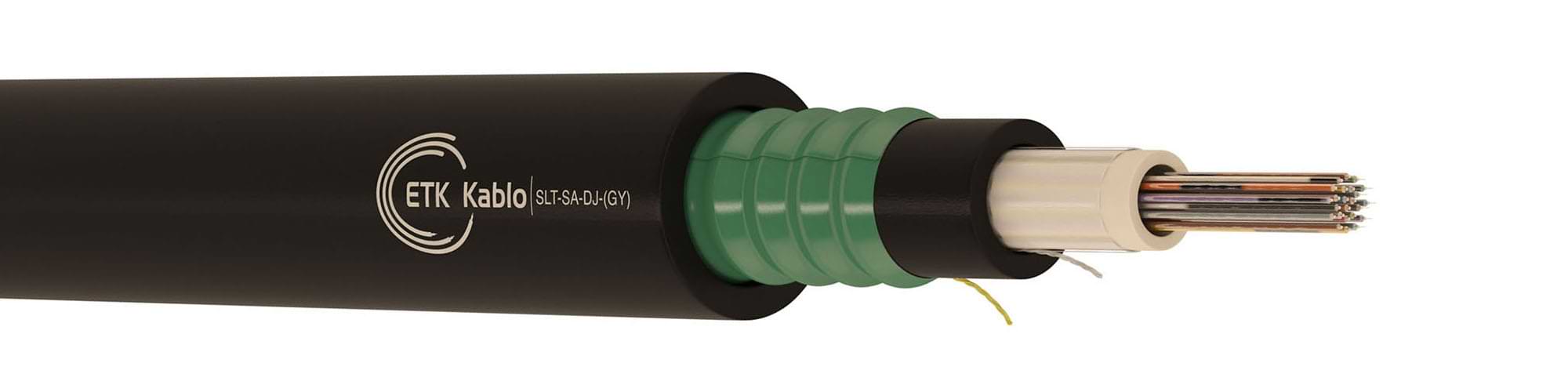

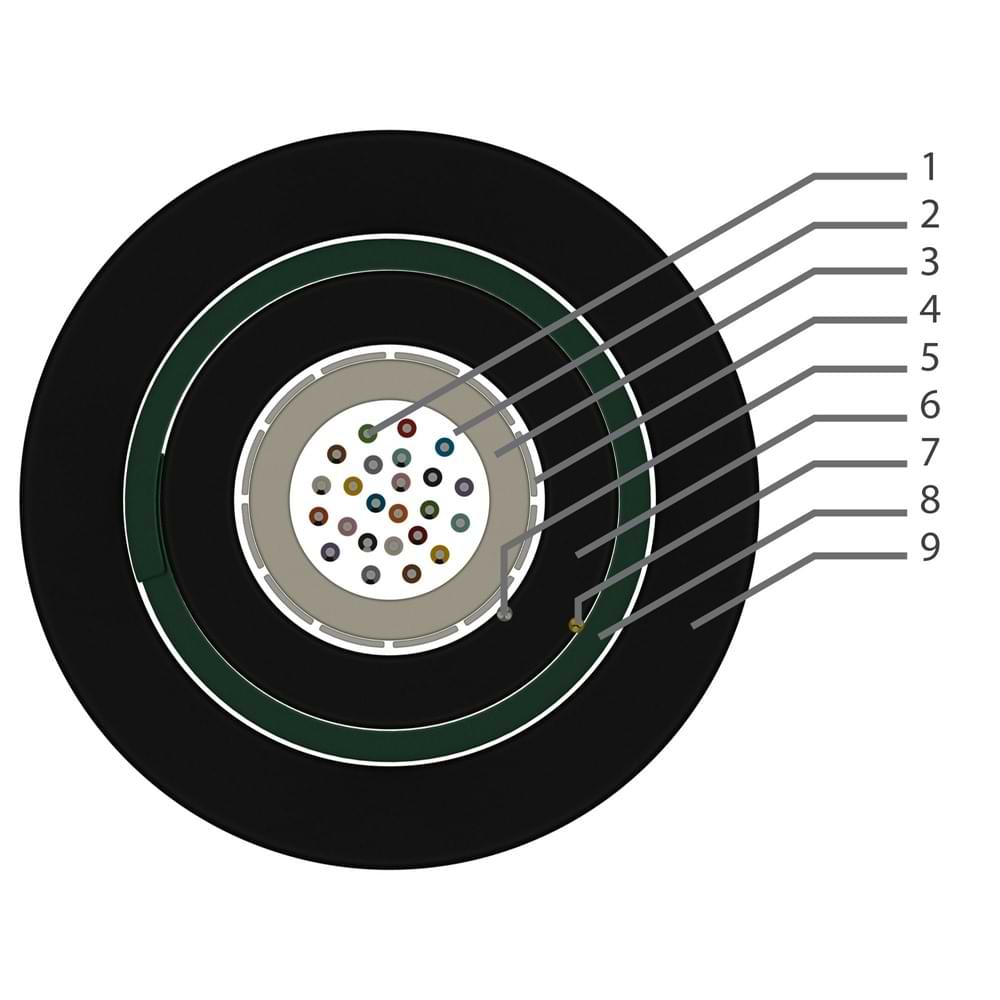

1 – Optik fiber lif ¹
2 – Suya karşı dirençli tüp dolgu jeli
3 – PBT tüp
4 – Metal içermeyen mukavemet elemanı (Glass yarn)
5 – Soyma ipi
6 – Ultraviyole ışınlara dayanıklı polietilen (LLDPE) siyah iç kılıf
7 – Soyma ipi
8 – Korüge çelik bant
Part NumarasıLif CinsiFiber SayısıTüp SayısıTüp Çapı (mm)Kablo Çapı (mm)Ortalama Ağırlık (kg/km)
3.207.0.6.1.0900.0.0002SM G.652.D213,410,4130
3.207.0.6.1.0900.0.0004SM G.652.D413,410,4130
3.207.0.6.1.0900.0.0006SM G.652.D613,410,4130
3.207.0.6.1.0900.0.0008SM G.652.D813,410,4130
3.207.0.6.1.0900.0.0012SM G.652.D1213,410,4130
3.207.0.6.1.0900.0.0016SM G.652.D1614,211,2148
3.207.0.6.1.0900.0.0020SM G.652.D2014,211,2148
3.207.0.6.1.0900.0.0024SM G.652.D2414,211,2148
Part NumarasıLif CinsiFiber SayısıTüp SayısıTüp Çapı (mm)Kablo Çapı (mm)Ortalama Ağırlık (kg/km)
3.207.0.6.1.0625.0.0002OM1213,410,4130
3.207.0.6.1.0625.0.0004OM1413,410,4130
3.207.0.6.1.0625.0.0006OM1613,410,4130
3.207.0.6.1.0625.0.0008OM1813,410,4130
3.207.0.6.1.0625.0.0012OM11213,410,4130
3.207.0.6.1.0625.0.0016OM11614,211,2148
3.207.0.6.1.0625.0.0020OM12014,211,2148
3.207.0.6.1.0625.0.0024OM12414,211,2148
Part NumarasıLif CinsiFiber SayısıTüp SayısıTüp Çapı (mm)Kablo Çapı (mm)Ortalama Ağırlık (kg/km)
3.207.0.6.1.0502.0.0002OM2213,410,4130
3.207.0.6.1.0502.0.0004OM2413,410,4130
3.207.0.6.1.0502.0.0006OM2613,410,4130
3.207.0.6.1.0502.0.0008OM2813,410,4130
3.207.0.6.1.0502.0.0012OM21213,410,4130
3.207.0.6.1.0502.0.0016OM21614,211,2148
3.207.0.6.1.0502.0.0020OM22014,211,2148
3.207.0.6.1.0502.0.0024OM22414,211,2148
Part NumarasıLif CinsiFiber SayısıTüp SayısıTüp Çapı (mm)Kablo Çapı (mm)Ortalama Ağırlık (kg/km)
3.207.0.6.1.0503.0.0002OM3213,410,4130
3.207.0.6.1.0503.0.0004OM3413,410,4130
3.207.0.6.1.0503.0.0006OM3613,410,4130
3.207.0.6.1.0503.0.0008OM3813,410,4130
3.207.0.6.1.0503.0.0012OM31213,410,4130
3.207.0.6.1.0503.0.0016OM31614,211,2148
3.207.0.6.1.0503.0.0020OM32014,211,2148
3.207.0.6.1.0503.0.0024OM32414,211,2148
Test StandardıŞartname DeğeriKabul Kriteri
Maksimum Germe Kuvveti ²IEC 60794-1-2-E11.5 x W(N), min. 2000 NFiber uzaması ≤ 0.33%
Maksimum Çalışma KuvvetiIEC 60794-1-2-E10.5 x W(N), min. 600 NΔα ≤ 0.05 dB, fiber uzaması yok
Ezme MukavemetiIEC 60794-1-2-E32000 N / 100 mm, maks. 15 minΔα ≤ 0.05 dB, hasar yok
Darbe MukavemetiIEC 60794-1-2-E410 Nm, 3 darbe, R= 300 mmΔα ≤ 0.05 dB test sonrası
Burulma DayanımıIEC 60794-1-2-E71 m, 100N, +/- 180°, 10 çevrimΔα ≤ 0.05 dB, hasar yok
Tekrar Eden BükülmeIEC 60794-1-2-E6R=20x D, 100 N, 35 çevrimHasar yok
Bükülme ÇapıIEC 60794-1-2-E11R=20x D, 4 döndürme, 3 çevrimΔα ≤ 0.05 dB, hasar yok
Sıcaklık DöngüsüIEC 60794-1-2-F1-20°C to +70°CΔα ≤ 0.05 dB/km
Su SızdırmazlıkIEC 60794-1-2-F5BNumune= 3 m, su sütunu= 1 m24 saat sonrası su sızdırmazlık.
Minimum Bükme Yarıçapı
Hareketli20 x kablo Ø
Sabit10 x kablo Ø
Sıcaklık Aralığı
Depolama0°C to +70°CKurulum-30°C to +60°C
Taşıma0°C to +70°CÇalışma-20°C to +70°C
MarkalamaETK Kablo – Üretim Yılı – Fiber Sayısı ve Tipi – Boy İşaretleme Metresi
PaketlemeKorumalı ahşap makara
Sevk Boyları2 km, 4 km ± %5 tolerans
Yeni sekmede açİndir

Notlar:
¹ Optik fiber lif, müşteri talebine göre G.652.D, G.655, G.657.A1, G.657.A2, OM1, OM2, OM3, OM4 olarak uygulanabilir.
² Maksimum germe kuvveti, müşteri talebi doğrultusunda değiştirilebilir.
Üretim Standardı: TS EN 60794-3-12
