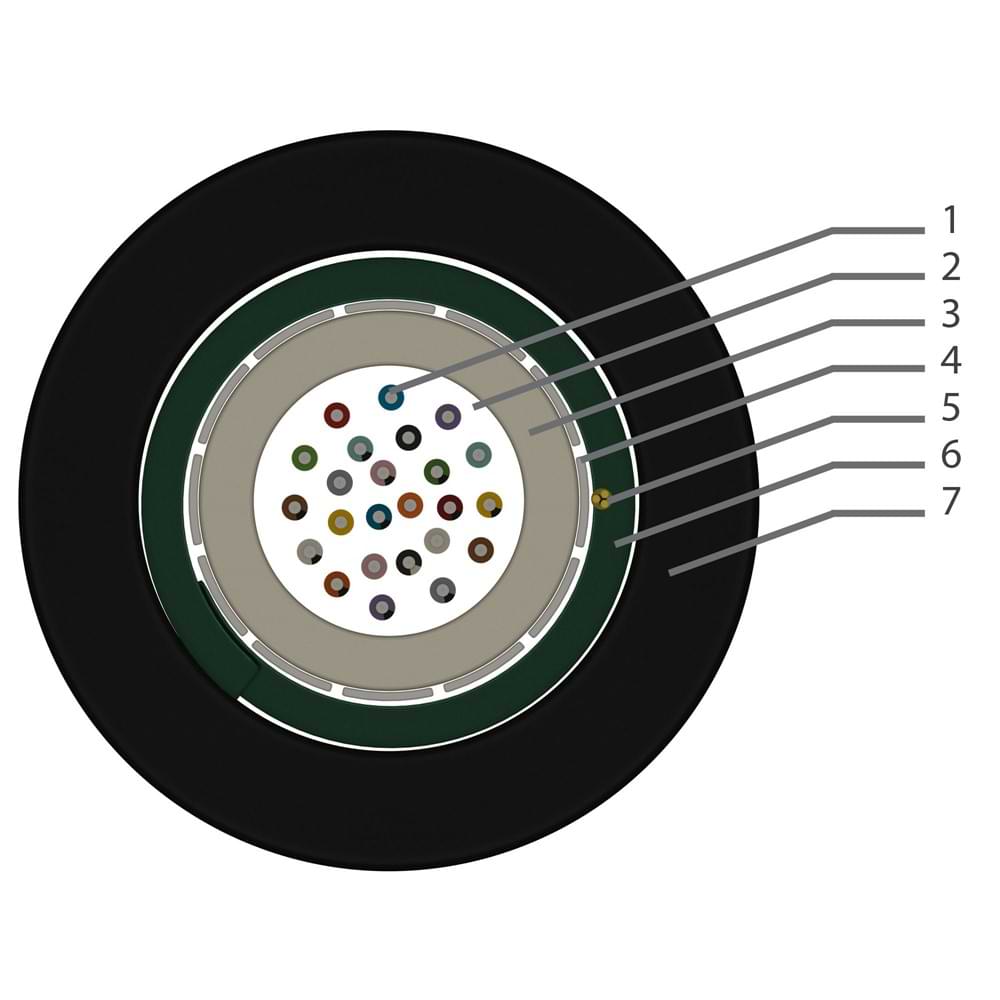

| 1 – Optik fiber lif |
| 2 – Suya karşı dirençli tüp dolgu jeli |
| 3 – PBT tüp |
| 4 – Metal içermeyen mukavemet elemanı (Glass yarn) |
| 5 – Soyma ipi |
| 6 – Korüge çelik bant |
| 7 – Ultraviyole ışınlara dayanıklı polietilen siyah dış kılıf |
| Part Numarası | Lif Cinsi | Fiber Sayısı | Tüp Sayısı | Tüp Çapı (mm) | Kablo Çapı (mm) | Ortalama Ağırlık (kg/km) |
|---|---|---|---|---|---|---|
| 3.205.0.6.1.0900.0.0002 | SM G.652.D | 2 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0900.0.0004 | SM G.652.D | 4 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0900.0.0006 | SM G.652.D | 6 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0900.0.0008 | SM G.652.D | 8 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0900.0.0010 | SM G.652.D | 10 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0900.0.0012 | SM G.652.D | 12 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0900.0.0016 | SM G.652.D | 16 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0900.0.0018 | SM G.652.D | 18 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0900.0.0020 | SM G.652.D | 20 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0900.0.0024 | SM G.652.D | 24 | 1 | 3,8 | 8,7 | 91 |
| Part Numarası | Lif Cinsi | Fiber Sayısı | Tüp Sayısı | Tüp Çapı (mm) | Kablo Çapı (mm) | Ortalama Ağırlık (kg/km) |
|---|---|---|---|---|---|---|
| 3.205.0.6.1.0625.0.0002 | OM1 | 2 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0625.0.0004 | OM1 | 4 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0625.0.0006 | OM1 | 6 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0625.0.0008 | OM1 | 8 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0625.0.0012 | OM1 | 12 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0625.0.0016 | OM1 | 16 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0625.0.0020 | OM1 | 20 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0625.0.0024 | OM1 | 24 | 1 | 3,8 | 8,7 | 91 |
| Part Numarası | Lif Cinsi | Fiber Sayısı | Tüp Sayısı | Tüp Çapı (mm) | Kablo Çapı (mm) | Ortalama Ağırlık (kg/km) |
|---|---|---|---|---|---|---|
| 3.205.0.6.1.0502.0.0002 | OM2 | 2 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0502.0.0004 | OM2 | 4 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0502.0.0006 | OM2 | 6 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0502.0.0008 | OM2 | 8 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0502.0.0012 | OM2 | 12 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0502.0.0016 | OM2 | 16 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0502.0.0020 | OM2 | 20 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0502.0.0024 | OM2 | 24 | 1 | 3,8 | 8,7 | 91 |
| Part Numarası | Lif Cinsi | Fiber Sayısı | Tüp Sayısı | Tüp Çapı (mm) | Kablo Çapı (mm) | Ortalama Ağırlık (kg/km) |
|---|---|---|---|---|---|---|
| 3.205.0.6.1.0503.0.0002 | OM3 | 2 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0503.0.0004 | OM3 | 4 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0503.0.0006 | OM3 | 6 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0503.0.0008 | OM3 | 8 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0503.0.0012 | OM3 | 12 | 1 | 2,8 | 7,5 | 71 |
| 3.205.0.6.1.0503.0.0016 | OM3 | 16 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0503.0.0020 | OM3 | 20 | 1 | 3,8 | 8,7 | 91 |
| 3.205.0.6.1.0503.0.0024 | OM3 | 24 | 1 | 3,8 | 8,7 | 91 |
| Test Standardı | Şartname Değeri | Kabul Kriteri | |
|---|---|---|---|
| Maksimum Germe Kuvveti ² | IEC 60794-1-2-E1 | 1.0 x W(N), min. 1200 N | Fiber uzaması ≤ 0.33% |
| Maksimum Çalışma Kuvveti | IEC 60794-1-2-E1 | 0.5 x W(N), min. 600 N | Δα ≤ 0.05 dB, fiber uzaması yok |
| Ezme Mukavemeti | IEC 60794-1-2-E3 | 1500 N / 100 mm, maks. 15 min | Δα ≤ 0.05 dB, hasar yok |
| Darbe Mukavemeti | IEC 60794-1-2-E4 | 10 Nm, 3 darbe, R= 300 mm | Δα ≤ 0.05 dB test sonrası |
| Burulma Dayanımı | IEC 60794-1-2-E7 | 1 m, 100N, +/- 180°, 10 çevrim | Δα ≤ 0.05 dB, hasar yok |
| Tekrar Eden Bükülme | IEC 60794-1-2-E6 | R=20x D, 100 N, 35 çevrim | Hasar yok |
| Bükülme Çapı | IEC 60794-1-2-E11 | R=20x D, 4 döndürme, 3 çevrim | Δα ≤ 0.05 dB, hasar yok |
| Sıcaklık Döngüsü | IEC 60794-1-2-F1 | -20°C to +70°C | Δα ≤ 0.05 dB/km |
| Su Sızdırmazlık | IEC 60794-1-2-F5B | Numune= 3 m, su sütunu= 1 m | 24 saat sonrası su sızdırmazlık. |
| Minimum Bükme Yarıçapı | |
|---|---|
| Hareketli | 20 x kablo Ø |
| Sabit | 15 x kablo Ø |
| Sıcaklık Aralığı | |||
|---|---|---|---|
| Depolama | 0°C to +70°C | Kurulum | -30°C to +60°C |
| Taşıma | 0°C to +70°C | Çalışma | -20°C to +70°C |
| Markalama | ETK Kablo – Üretim Yılı – Fiber Sayısı ve Tipi – Boy İşaretleme Metresi |
|---|---|
| Paketleme | Korumalı ahşap makara |
| Sevk Boyları | 2 km, 4 km ± %5 tolerans |

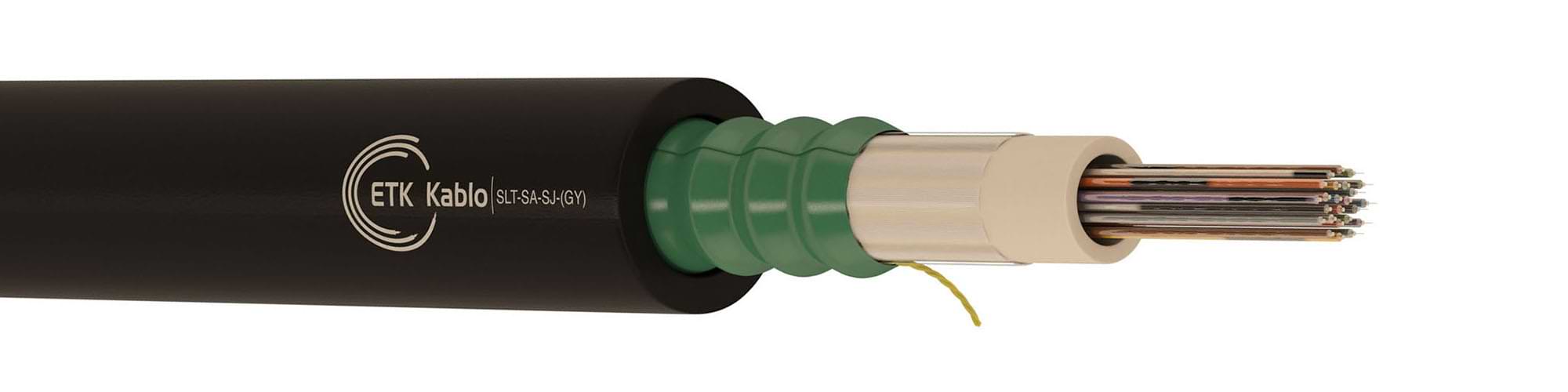

SLT-SA-SJ-(GY12) Zırhlı Fiber Optik Kablo
SLT-SA-SJ-(GY12), tek gevşek tüplü, tek kat zırhlı ve tek dış kılıflı bir fiber optik kablodur. Cam iplik mukavemet elemanları çekme dayanımına katkı sağlar; koruge çelik bant ise mekanik koruma sunar. UV dayanımlı siyah HDPE dış kılıf, dış ortam uygulamalarına uygun yapıyı tamamlar.
ETK Kablo, bu modeli 2–48 fiber aralığında single mode ve multimode seçeneklerle sunar. Ürün, fiber optik kablo ailesinde kanal içi hatlar, kampüs bağlantıları ve dış saha haberleşme altyapıları için bir seçenektir.
SLT-SA-SJ-(GY12) Kodu Ne Anlama Gelir?
| Kod | Açılımı | Anlamı |
|---|---|---|
| SLT | Single Loose Tube | Tek gevşek tüp |
| SA | Single Armor | Tek kat zırh |
| SJ | Single Jacket | Tek dış kılıf |
| GY12 | Glass Yarn / 1200 N | Cam iplik mukavemet elemanı ve 1200 N çekme dayanımı tanımı |
GY12 içindeki 12, fiber sayısını belirtmez. Ayrıca çekme dayanımı ile sürekli çalışma yükü farklı değerlerdir; montaj sırasında teknik föydeki yük ve bükme sınırlarını esas alın.
Koruge Çelik Bant Zırh ve Tek Tüp Yapısı
Optik fiberler, suya karşı dirençli dolgu jeli içeren merkezi PBT tüp içinde yer alır. Cam iplikler mukavemet sağlar; tüpün çevresindeki koruge çelik bant ise ezilme ve kemirgen etkilerine karşı korumaya katkıda bulunur.
Bu model, metalik zırhlı fiber optik kablolar grubundadır. Cam iplik kullanımı, kablonun tamamının metal içermediği anlamına gelmez. Benzer şekilde çelik bant zırh, her güzergâhta ilave mekanik koruma ihtiyacını ortadan kaldırmaz.
2–48 Core Fiber Sayısı Seçenekleri
Aşağıdaki tablo, seçili fiber sayısı seçeneklerini gösterir. Tek tüp, tek fiber anlamına gelmez; seçtiğiniz fiberlerin tamamı aynı merkezi tüpte yer alır.
| Ürün Seçeneği | Fiber Sayısı | Tüp Sayısı |
|---|---|---|
| SLT-SA-SJ-(GY12) 2 core | 2 | 1 |
| SLT-SA-SJ-(GY12) 4 core | 4 | 1 |
| SLT-SA-SJ-(GY12) 6 core | 6 | 1 |
| SLT-SA-SJ-(GY12) 8 core | 8 | 1 |
| SLT-SA-SJ-(GY12) 12 core | 12 | 1 |
| SLT-SA-SJ-(GY12) 24 core | 24 | 1 |
| SLT-SA-SJ-(GY12) 48 core | 48 | 1 |
Örneğin 12 core fiber optik kablo, 12 ayrı optik lif içerir. Projenizdeki aktif bağlantıları ve yedek lif ihtiyacını birlikte değerlendirerek fiber sayısını seçin.
Single Mode ve Multimode Fiber Tipleri
Single mode seçenekler G.652.D, G.657.A1, G.657.A2, G.655.C ve G.655.D; multimode seçenekler ise OM1, OM2, OM3, OM4 ve OM5 fiber tiplerini kapsar. Siparişinizde fiber sayısının yanında lif tipini de belirtin.
İletim mesafesi ve veri hızı yalnızca kablo koduna bağlı değildir. Fiber tipi, optik modüller, çalışma dalga boyu, ekler ve bağlantı kayıpları birlikte sonucu belirler. Bu nedenle mevcut ağ ekipmanınızla uyumlu lif tipini seçin.
SLT-SA-SJ-(GY12) Fiber Optik Kablo Fiyatı
Fiber optik kablo fiyatı; fiber sayısı, lif tipi, sipariş metrajı ve teslim koşullarına göre değişir. 4, 8, 12, 24 veya 48 core seçenekleri için teklifleri aynı teknik özellikler üzerinden karşılaştırın.
Güncel fiyat ve teslim bilgisi için ETK Kablo’dan teklif alın. Talebinize SLT-SA-SJ-(GY12) kodunu, fiber sayısını, lif tipini, toplam uzunluğu, makara boyunu ve kurulum güzergâhını ekleyin.
Sık Sorulan Sorular
GY12, 12 core fiber kablo anlamına mı gelir?
Hayır. GY12, cam iplik mukavemet elemanı ve 1200 N çekme dayanımı tanımını ifade eder. Fiber sayısı ayrı bir seçimdir; bu model 2–48 fiber aralığında seçenekler sunar.
Bu kabloyu direkler arasında kullanabilir miyim?
Tek tüplü ve zırhlı yapı, tek başına kendinden taşımalı havai kullanım uygunluğu göstermez. Direk arası bağlantılar için açıklık mesafesini, rüzgâr ve buz yüklerini paylaşarak uygun havai kablo tipini belirleyin.
Toprak altı uygulamasında zırh yeterli midir?
Güzergâhın zemin koşulları, dış yükleri ve proje şartnamesi ek koruma ihtiyacını belirler. Kanal, boru veya doğrudan gömme talebinizi sipariş öncesinde belirtin; yalnızca zırh bilgisine dayanarak döşeme yöntemi seçmeyin.
