Tek Tüplü ve Çok Tüplü Fiber Farkı: Hangi Kabloyu Seçmelisiniz?

Tek tüplü ve çok tüplü fiber farkı, kablonun içindeki optik liflerin düzeniyle başlar. Tek tüplü yapı, fiberleri merkezdeki ortak bir tüp içinde toplar. Çok tüplü yapı ise fiberleri ayrı tüplere böler ve bu tüpleri merkezi bir mukavemet elemanının çevresinde bir araya getirir.

Her iki tasarım da uygun ürün özellikleriyle telekom, kampüs, endüstri ve altyapı ağlarında görev alabilir. Ancak fiber sayısı, kanal alanı, ek planı ve gelecekteki kapasite ihtiyacı farklı seçimlere yol açar. Bu nedenle yalnızca tüp sayısına bakmak doğru sonucu vermez.

Kısa cevap: Daha düşük veya orta fiber sayısında kompakt yapı öncelik taşıyorsa merkezi tüplü tasarımı değerlendirin. Yüksek fiber sayısı ve düzenli fiber grupları gerekiyorsa çok tüplü tasarım öne çıkar. Ayrıca zırh, su bloklama, dış kılıf ve optik fiber türünü ayrı ayrı belirleyin.

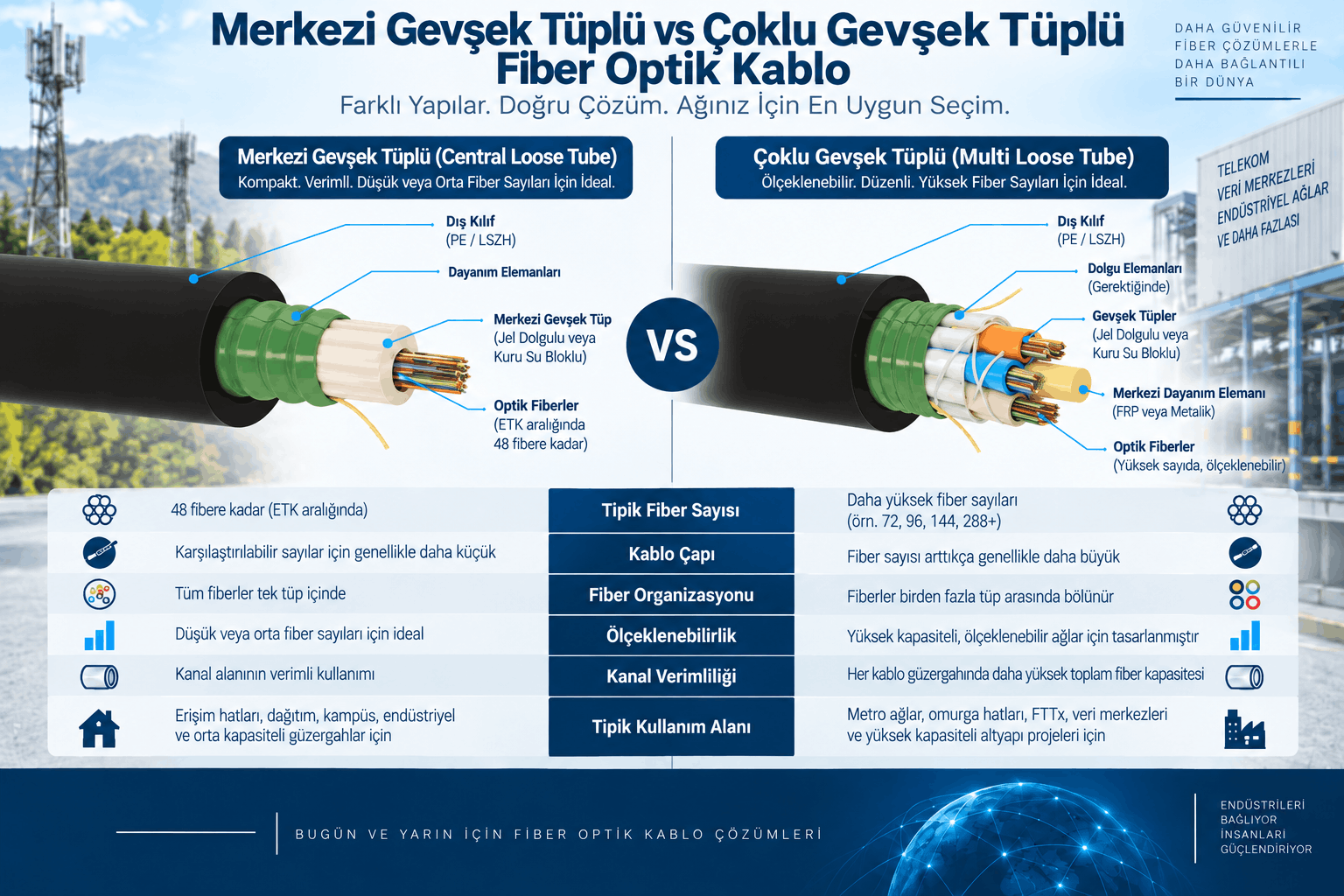

Tek Tüplü ve Çok Tüplü Fiber Farkı: Temel Karşılaştırma

Özellik	Tek tüplü yapı	Çok tüplü yapı
Fiber tüpü düzeni	Merkezde tek ana tüp	Merkezi eleman çevresinde birden fazla tüp
Fiber organizasyonu	Ortak tüp içinde renk ve grup düzeni	Tüp rengi ve fiber rengi üzerinden gruplama
Tipik tasarım önceliği	Kompaktlık ve sade iç yapı	Yüksek kapasite ve grup yönetimi
Kablo çapı	Benzer düşük kapasiteli yapılarda avantaj sağlayabilir	Tüp, kılıf ve takviye düzenine bağlıdır
Ek hazırlığı	Tek ana tüpe erişim	Önce ilgili tüpü, ardından fiberi belirleme
Zırh seçeneği	Ürüne göre metalik veya metalik olmayan koruma	Ürüne göre metalik veya metalik olmayan koruma
Optik hız	Fiber ve aktif ekipmana bağlıdır	Fiber ve aktif ekipmana bağlıdır
Tipik kullanım	Erişim, dağıtım ve orta kapasiteli bağlantılar	Yüksek kapasiteli omurga ve dağıtım ağları

Bu tablo bir başlangıç sunar. Ancak her ürünün çapını, ağırlığını ve mekanik sınırlarını teknik veri föyünden kontrol edin. Aynı tüp mimarisi, farklı koruma katmanlarıyla çok farklı kablolar oluşturabilir.

Tek Tüplü Fiber Optik Kablo Nedir?

Merkezi tüplü fiber optik kablolar, optik lifleri tek ana tüpte taşır. Üretici, liflere tüp içinde kontrollü bir hareket payı bırakır. Böylece yapı, dış katmanlardaki bazı mekanik ve sıcaklık kaynaklı etkilerin doğrudan fibere aktarımını sınırlar.

Teknik belgelerde “central loose tube” veya “single loose tube” ifadeleriyle karşılaşabilirsiniz. Bu rehberde tek tüplü yapı, merkezi bir gevşek tüp içeren tasarımı anlatır. Dolayısıyla “tek tüplü” ifadesi tek bir optik fiber anlamına gelmez.

Örneğin bir kablo aynı tüp içinde 12 veya 24 fiber taşıyabilir. Üretici, daha yüksek kapasite için tüp ölçülerini ve iç düzeni değiştirebilir. Ancak gerçek kapasiteyi ürünün teknik tablosu belirler.

Ayrıca üretici tüp çevresine cam iplik, mukavemet elemanları veya zırh ekleyebilir. Bu nedenle merkezi tüplü yapı, mutlaka zırhsız ya da mekanik açıdan zayıf bir kablo anlamına gelmez.

Çok Tüplü Fiber Optik Kablo Nedir?

Çok tüplü fiber optik kablolar, optik lifleri birden fazla koruyucu tüpte gruplar. Üretici bu tüpleri merkezi bir mukavemet elemanının çevresinde büker. Gerektiğinde dolgu elemanlarıyla kablonun geometrisini tamamlar.

Merkezi eleman, tasarıma göre cam elyaf takviyeli plastik veya metal içerebilir. Ayrıca kablo çekirdeğinde su bloklama malzemeleri, sarım bantları ve farklı koruma katmanları bulunabilir.

Bu düzen özellikle yüksek fiber sayısında organizasyon avantajı sunar. Teknisyen önce doğru tüpü, ardından o tüp içindeki fiberi bulur. Böylece büyük ek kutularında ve ağ kayıtlarında grupları daha kolay takip eder.

Fiber Sayısında Tek Tüplü ve Çok Tüplü Fiber Farkı

Fiber kapasitesi, iki yapı arasındaki seçimin başlıca nedenlerinden biridir. Daha düşük kapasitede tek ana tüp ihtiyacı karşılayabilir. Buna karşılık yüksek kapasiteli omurgalar, fiberleri ayrı gruplarda yönetmekten fayda görür.

Örneğin 144 fiberlik bir tasarım, 12 tüpün her birinde 12 fiber taşıyabilir. Bu yalnızca örnek bir düzendir; her 144 fiber kablo aynı tüp sayısını kullanmaz. Üretici, ürün ailesine göre farklı tüp ve fiber kombinasyonları sunabilir.

ETK Kablo’nun merkezi tüplü ürünleri, ilgili tasarıma göre farklı kapasitelere sahiptir. Bazı yapılar 48 fibere kadar seçenek sunarken başka ürün tabloları daha düşük sayılar içerir. Bu nedenle ürün ailesinin genel açıklaması yerine siparişe konu kablonun kapasitesini esas alın.

Ayrıca 48 fiberi tüm sektör için kesin bir sınır gibi yorumlamayın. Tüp ölçüsü, fiber kaplama çapı ve paketleme yöntemi kapasiteyi etkiler. Doğru karar, mevcut ürün verileriyle proje ihtiyacının karşılaştırmasına dayanır.

Kablo Çapında Tek Tüplü ve Çok Tüplü Fiber Farkı

Merkezi tüplü tasarım, düşük ve orta fiber sayılarında küçük dış çap sağlayabilir. Çünkü yapı, birden fazla tüpün merkezi eleman çevresindeki düzenine ihtiyaç duymaz. Bu özellik dar kanallarda önemli bir avantaj oluşturabilir.

Ancak dış çapı yalnızca tüp sayısı belirlemez. Zırh, çift kılıf, mukavemet elemanları ve su bloklama katmanları da ölçüyü değiştirir. Dolayısıyla her tek tüplü kablo, her çok tüplü kablodan daha ince değildir.

Kanal planında yalnızca kablonun boruya sığıp sığmadığına bakmayın. Ayrıca mevcut kabloları, güzergâh dönüşlerini ve montaj yöntemini değerlendirin. Kablo ile kanal arasındaki uyum, çekme veya üfleme işlemini doğrudan etkiler.

Ağırlık ve Montaj Yükleri

Sade bir merkezi tüp tasarımı, benzer kapasiteli bazı yapılara göre daha az malzeme kullanabilir. Bunun sonucunda kablo ağırlığı azalabilir. Böylece taşıma, makara yönetimi ve destek yükleri açısından avantaj ortaya çıkar.

Buna karşılık ağır çelik zırh, tüp düzeninden kaynaklanan ağırlık farkını aşabilir. Örneğin zırhlı tek tüplü kablo, hafif ve tamamen dielektrik çok tüplü kablodan daha ağır olabilir.

Bu nedenle karşılaştırmayı kilogram/kilometre değerleriyle yapın. Ayrıca montaj ekibi azami çekme kuvvetini ve bükülme sınırını izlemelidir. Düşük ağırlık tek başına daha yüksek çekme dayanımı anlamına gelmez.

Ek Yönetiminde Tek Tüplü ve Çok Tüplü Fiber Farkı

Tek tüplü kabloda ekip, ortak tüp içindeki fiberleri renk koduyla ayırır. Fiber sayısı arttıkça üreticinin ek grup işaretleri veya tanımlama düzeni önem kazanır. Dolayısıyla renk planını montaj öncesinde kontrol edin.

Çok tüplü kabloda ise iki aşamalı tanımlama vardır: tüp ve fiber. Örneğin saha kaydı, belirli tüp içindeki belirli fiberi işaret eder. Bu yapı, yüksek kapasiteli ağlarda ekiplerin aynı düzeni takip etmesini kolaylaştırır.

Ancak kablo organizasyonu tek başına yeterli olmaz. Ek kutusu, kasetler ve sonlandırma panelleri de toplam kapasiteye uygun olmalıdır. Ayrıca ekip, yedek fiberleri ve aktif bağlantıları açık biçimde kaydetmelidir.

Ara Noktadan Erişim ve Dallanma

Bazı ağlarda ekip kabloyu ara bir noktadan açar ve yalnızca belirli fiberlere erişir. Diğer fiberler ise güzergâh boyunca devam eder. Bu yöntem erişim, kampüs ve halka ağlarında fayda sağlayabilir.

Çok tüplü yapı, ilgili fiber grubunu ayrı tüpte tuttuğu için organizasyonu kolaylaştırabilir. Bununla birlikte her çok tüplü kablo aynı erişim kolaylığını sunmaz. Tüp büküm yöntemi ve üreticinin açma talimatı sonucu etkiler.

Bu nedenle sık dallanma isteyen projelerde ara nokta erişimini açık bir şart olarak yazın. Ayrıca ek kutusunun tüp depolama alanını ve bükülme sınırlarını kontrol edin. Montaj ekibi kabloya uygun alet ve yöntem kullanmalıdır.

Mekanik Dayanımda Tek Tüplü ve Çok Tüplü Fiber Farkı

Çok sayıda tüp, otomatik olarak daha yüksek mekanik dayanım sağlamaz. Çekme elemanları, zırh, dış kılıf ve toplam tasarım birlikte çalışır. Bu nedenle iki kabloyu yalnızca kesit çizimine bakarak sıralamayın.

Proje ekibi şu değerleri karşılaştırmalıdır:

• Montaj sırasındaki azami çekme kuvveti
• Uzun süreli çalışma yükü
• Ezilme dayanımı ve test koşulları
• Darbe performansı
• Yük altında ve sabit durumda minimum bükülme yarıçapı
• Montaj ve çalışma sıcaklığı aralığı

Ayrıca test süresi ve kabul kriteri de önem taşır. Aynı kuvvet değeri, farklı test düzenlerinde aynı performansı anlatmayabilir. Dolayısıyla şartname yalnızca sayıyı değil, ilgili test yöntemini de içermelidir.

Zırhlı Tek Tüplü ve Çok Tüplü Kablolar

Her iki mimari de uygun tasarımla metalik zırh içerebilir. Üretici, güzergâhın ihtiyacına göre koruge çelik bant veya başka bir koruma sistemi kullanabilir. Böylece tüp düzeni ile mekanik koruma birbirinden ayrı kararlar oluşturur.

Örneğin ETK Kablo’nun SLT-SA-SJ-(GY12) tek tüplü zırhlı fiber kablosu, merkezi tüp ile koruge çelik bandı bir araya getirir. Bu ürün, tek tüplü yapının zırh içerebildiğini gösterir.

Ancak zırhı tüm saha risklerine karşı sınırsız koruma gibi yorumlamayın. Kemirgen, ezilme ve darbe gereksinimlerini proje koşullarına göre tanımlayın. Ayrıca metalik bileşenler için ilgili bağlantı ve topraklama yaklaşımını değerlendirin.

Metalik Olmayan Yapı Ne Zaman Öne Çıkar?

Bazı projeler iletken metal içermeyen kablo ister. Özellikle elektriksel ayırma hedefi, tüm kablo bileşenlerinin kontrolünü gerektirir. Optik fiberin elektrik taşımaması, kablonun zırhının da metal içermediği anlamına gelmez.

Metalik olmayan korumalı fiber kablolar, uygun tasarımla cam iplik veya diğer dielektrik takviyeler kullanır. Ancak yalnızca FRP merkezi eleman görmek, tüm kablonun metal içermediğini kanıtlamaz.

Bu nedenle “tamamen dielektrik” gereksinimini şartnameye açıkça yazın. Ardından zırhı, taşıyıcıyı ve diğer katmanları birlikte kontrol edin.

Su Bloklamada Tek Tüplü ve Çok Tüplü Fiber Farkı

Su bloklama yöntemi, tüp sayısından bağımsızdır. Üretici hem merkezi hem çok tüplü yapılarda jel veya uygun kuru malzemeler kullanabilir. Ayrıca tüp içi ile tüpler arasındaki boşluklar farklı çözümler gerektirebilir.

Örneğin bir kablo, tüp içinde jel ve kablo çekirdeğinde kuru su bloklama bantları içerebilir. Bu nedenle “kuru çekirdek” ifadesi her zaman tamamen jelsiz kablo anlamına gelmez. Teklif talebi hangi bölgede hangi yapıyı istediğinizi açıklamalıdır.

Özellik	Jelli yapı	Kuru su bloklama yapısı
Temel yaklaşım	Uygun dolgu jeliyle su ilerlemesini sınırlama	Su ile şişen uygun malzemelerle ilerlemeyi sınırlama
Ek hazırlığı	Ekip jel temizliği yapar	Ekip kuru malzemeleri üretici talimatına göre uzaklaştırır
Tüp mimarisi	Tek veya çok tüplü tasarım	Tek veya çok tüplü tasarım
Doğrulama	İlgili su nüfuzu testi ve ürün kapsamı	İlgili su nüfuzu testi ve ürün kapsamı

Ancak su bloklama, her koşulda sürekli su altında çalışma garantisi değildir. Proje böyle bir maruziyet içeriyorsa süreyi ve koşulları ayrıca belirtin.

Optik Performansta Tek Tüplü ve Çok Tüplü Fiber Farkı

Tüp sayısı tek bir fiberin veri hızını artırmaz. Optik fiber türü, çalışma dalga boyu ve aktif cihazlar bağlantının kapasitesini belirler. Ayrıca kablo uzunluğu, ekler ve konnektörler toplam kayıp bütçesini etkiler.

Örneğin aynı özellikteki G.652.D fiber, her iki kablo mimarisinde de görev alabilir. Çok tüplü tasarım daha fazla fiber taşıyorsa daha çok bağımsız optik yol sunar. Ancak her fiber, yalnızca kabloda daha fazla tüp bulunduğu için daha hızlı çalışmaz.

Optik tür seçimi için single mode ve multimode karşılaştırmasını inceleyebilirsiniz. Ayrıca bükülme davranışı ve tek mod seçenekleri için G.652.D, G.657.A1 ve G.657.A2 rehberi yardımcı olur.

Bununla birlikte bükülmeye daha az duyarlı fiber, kablonun mekanik bükülme sınırını ortadan kaldırmaz. Montaj ekibi her zaman kablonun teknik veri föyünü izlemelidir.

Gevşek Tüp ile Sıkı Tampon Arasındaki Ayrım

Bu karşılaştırma, gevşek tüplü kabloların iki farklı iç düzenini ele alır. Sıkı tamponlu yapı ise farklı bir tasarım yaklaşımıdır. Üretici bu yapıda fiberin primer kaplaması üzerine yakın temaslı ek bir tampon katman uygular.

Dolayısıyla merkezi tüp ile çok tüp seçimini, sıkı tampon ile gevşek tüp seçimiyle karıştırmayın. Bina içi sonlandırma ve dış ortam omurgası farklı öncelikler taşıyabilir. Ayrıntılar için sıkı tampon ve gevşek tüp karşılaştırmasına bakabilirsiniz.

Kanal Montajında Tek Tüplü ve Çok Tüplü Fiber Farkı

Her iki yapı da uygun ürün tasarımıyla kanal montajına uyum sağlayabilir. Düşük kapasitede merkezi tüp, küçük çap avantajı sunabilir. Buna karşılık yüksek kapasitede çok tüplü yapı aynı güzergâhta daha fazla fiber taşıyabilir.

Kanal tipi fiber optik kabloları değerlendirirken boru çapını, doluluğu ve güzergâhı birlikte inceleyin. Ayrıca çekme veya üfleme yöntemi için ürünün uygunluğunu doğrulayın.

Özellikle üfleme uygulamalarında küçük çap tek başına yeterli olmaz. Kablo rijitliği, yüzey özellikleri, kanal durumu ve ekipman da montaj sonucunu etkiler.

Havai Hat ve Doğrudan Toprağa Gömme

Merkezi veya çok tüplü iç yapı, tek başına havai kullanım uygunluğu sağlamaz. Açıklık uzunluğu, rüzgâr, buz ve çekme yükleri ayrıca önem taşır. Bu nedenle havai fiber optik kablo seçiminde tüm taşıyıcı sistemi değerlendirin.

Benzer şekilde doğrudan toprağa gömme, tüp sayısına bağlı bir özellik değildir. Proje; ezilme, su, kemirgen ve dış kılıf gereksinimlerini açıkça tanımlamalıdır. Uygun zırh veya kılıf, kablonun diğer koşulları karşılama zorunluluğunu ortadan kaldırmaz.

Ayrıca dış ortam kablosunun bina içine girişinde yangın gereksinimlerini kontrol edin. PE kılıf veya su bloklama, bina içi yangın performansını tek başına açıklamaz.

FTTX, Kampüs ve Endüstri Ağlarında Seçim

Bir ağın tamamında aynı kablo mimarisini kullanmak zorunda değilsiniz. Örneğin yüksek kapasiteli ana hat çok tüplü, daha küçük dağıtım kolu merkezi tüplü yapı içerebilir. Böylece her güzergâh kendi kapasite ihtiyacına uygun kablo taşır.

Ağ bölümü	Öne çıkan yaklaşım	Kararı etkileyen unsur
FTTX ana besleme hattı	Çok tüplü yapı	Yüksek fiber sayısı ve grup yönetimi
Daha küçük dağıtım kolu	Merkezi tüplü yapı	Kompaktlık ve gereken kapasite
Orta ölçekli kampüs bağlantısı	Her iki yapı	Aktif ve yedek fiber ihtiyacı
Büyük veri merkezi kampüsü	Yüksek kapasiteli çok tüplü yapı	Omurga kapasitesi ve büyüme planı
Endüstriyel saha	Her iki yapı ve uygun koruma	Mekanik, çevresel ve elektriksel koşullar

Ancak tüp grupları fiziksel güzergâh yedekliliği oluşturmaz. Aynı kablodaki farklı fiberler, kablo kopması hâlinde birlikte etkilenebilir. Bu nedenle kritik ağlarda yedek fiber ile bağımsız güzergâhı ayrı planlayın.

Gelecek Kapasitesi ve Toplam Maliyet

Bugünkü aktif fiber sayısı, kablonun tüm kullanım ömrünü temsil etmeyebilir. Yeni binalar, ek hizmetler ve ağ genişlemesi daha fazla fiber gerektirebilir. Dolayısıyla ilk tasarımda uygun yedek kapasite ayırın.

Bununla birlikte en yüksek fiber sayısını seçmek her projede doğru değildir. Daha büyük kablo, ek kutusu ve sonlandırma kapasitesini de etkileyebilir. Bu yüzden kablo fiyatını montaj ve bakım maliyetiyle birlikte değerlendirin.

Özellikle yeniden kazı veya kanal açma maliyeti yüksekse ilk yatırımda ek kapasite avantaj sağlayabilir. Buna karşılık yeterli yedek fiber taşıyan merkezi tüplü yapı da uzun vadeli ihtiyacı karşılayabilir.

Teklif Talebinde Hangi Bilgiler Yer Almalı?

Yalnızca “dış ortam fiber kablo” yazan bir talep, üreticiye yeterli bilgi vermez. Açık bir şartname ise hem doğru ürün seçimini hem de eşdeğer teklif karşılaştırmasını kolaylaştırır.

1. Toplam fiber sayısı ve yedek kapasite ihtiyacı
2. Tek veya çok tüplü yapı tercihi
3. Tüp başına fiber sayısı ve renk kodu
4. Optik fiber türü ve ilgili sınıfı
5. Dalga boyuna göre azami zayıflama
6. Kanal, havai veya doğrudan toprağa gömme yöntemi
7. Jelli, kuru çekirdek veya tamamen kuru yapı gereksinimi
8. Metalik ya da tamamen dielektrik tasarım
9. Zırh ve mekanik koruma ihtiyacı
10. Çekme, ezilme ve bükülme sınırları
11. Dış kılıf, UV ve su performansı
12. Montaj ve çalışma sıcaklığı
13. Ara nokta erişimi ve ek kutusu gereksinimleri
14. Azami kablo çapı, makara uzunluğu ve markalama
15. İlgili test raporları ve kabul kriterleri

ETK Kablo ile Uygun Tüp Yapısını Belirleme

ETK Kablo, farklı ağ gereksinimleri için merkezi ve çok tüplü fiber optik kablo seçenekleri sunar. Ürün seçimi sırasında fiber kapasitesi, mekanik koruma ve çevre koşulları birlikte önem taşır.

Proje değerlendirmesi için güzergâhı, montaj yöntemini ve kapasite planını paylaşın. Ayrıca çap sınırı veya ara nokta erişimi gibi özel ihtiyaçları belirtin. Böylece teknik ekip uygun kablo yapısını gerçek kullanım koşullarıyla karşılaştırabilir.

Sıkça Sorulan Sorular

Tek Tüplü ve Çok Tüplü Fiber Farkı Hızı Etkiler mi?

Tüp sayısı tek fiberin hızını doğrudan belirlemez. Optik fiber türü ve aktif ekipmanlar bağlantı kapasitesini etkiler. Daha fazla fiber ise daha çok bağımsız optik yol sunabilir.

Tek Tüplü Kablo Yalnızca Bir Fiber mi İçerir?

Hayır. Tek tüp içinde birden fazla optik fiber bulunur. Gerçek fiber sayısını ürünün kapasite tablosu gösterir.

Tek Tüplü ve Çok Tüplü Fiber Farkı Zırhı Belirler mi?

Hayır. Üretici her iki tasarıma da uygun mekanik koruma ekleyebilir. Zırh ihtiyacını güzergâhın riskleri ve proje şartnamesi belirler.

Çok Tüplü Kablo Her Zaman Daha Büyük müdür?

Hayır. Dış çap; fiber sayısı, tüp ölçüsü, kılıf ve koruma katmanlarına bağlıdır. Bu nedenle karşılaştırmayı gerçek ürün ölçüleriyle yapın.

Tek Tüplü ve Çok Tüplü Fiber Farkı Su Korumasını Etkiler mi?

Her iki yapı da uygun jel veya kuru su bloklama sistemi içerebilir. Ancak su performansını tüp sayısından çıkarmayın. Ürünün test kapsamını ve kullanım koşullarını kontrol edin.

Merkezi Tüplü Kabloda 48 Fiber Kesin Sınır mı?

Hayır. Tüm üreticiler ve tasarımlar için ortak bir üst sınır yoktur. Siparişe konu ürünün teknik veri föyünü esas alın.
