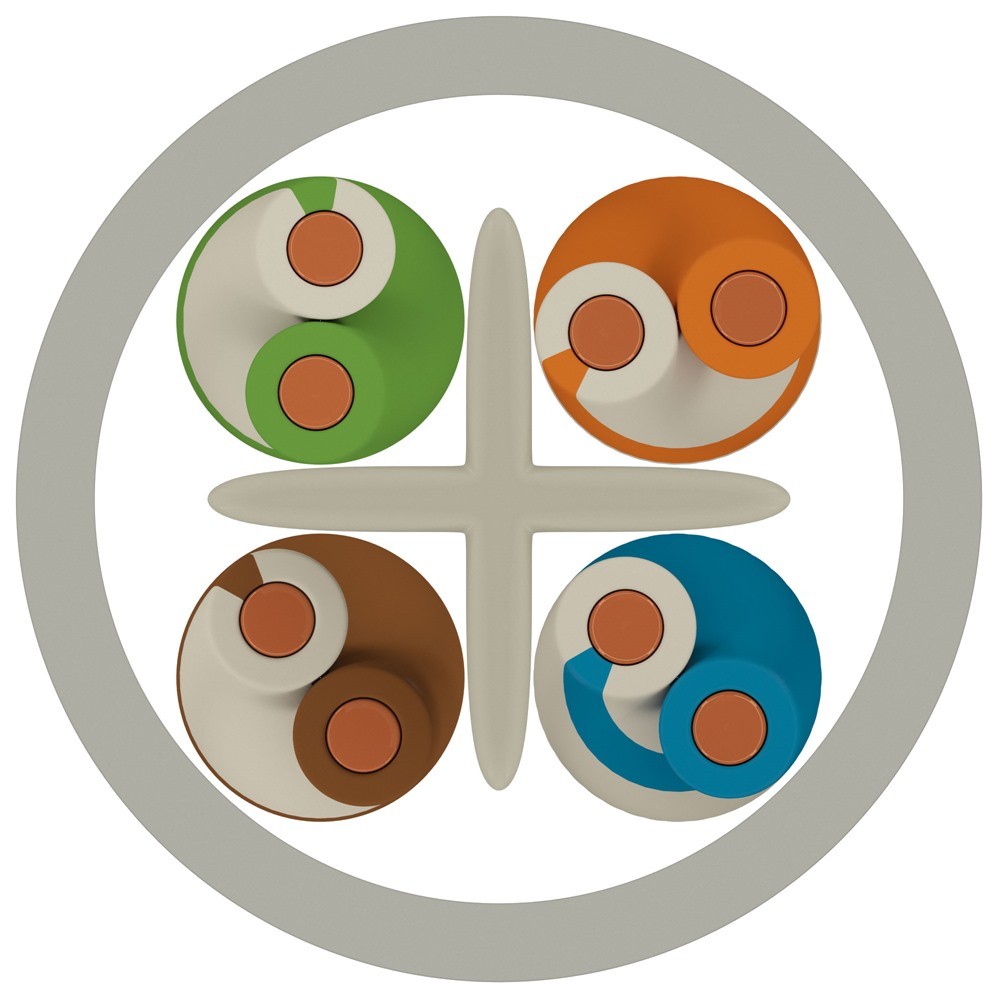

| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen izolasyon |
| 3 – Büküm | : | İzoleler çiftler halinde bükülür |
| 4 – Seperatör | : | Çiftler yıldız biçimli seperatörle beraber bükülür |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/km | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-250 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %2 | %67-69 | 100 ±%5 | 250 | 1200 |
| Üretim Standartları | Duman Yoğunluğu Testi | Alev Geciktiricilik Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi |
|---|---|---|---|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 | IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 |
Cat 6 U-UTP LSOH (Pair)
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|
| 3.416.2.1.3.0057.0.0004 | 4 | 0,57 | 6,4 | 19,9 | 45 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Power-sum Near-end Crosstalk (PSNEXT) Kaybı dB (Min.) | Equal-level Far-end Crosstalk (ELFEXT) dB/100m (Min.) | Power-sum Equal Level Far- end Crosstalk (PSELFEXT) dB/100m (Min.) | Dönüş Kaybı (RL) dB (Min.) |
|---|---|---|---|---|---|---|
| 1 | 2 | 74.3 | 72.3 | 67.8 | 64.8 | 20 |
| 4 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 23 |
| 8 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 |
| 10 | 6 | 59.3 | 57.3 | 47.8 | 44.8 | 25 |
| 16 | 7.6 | 56.2 | 54.2 | 43.7 | 40.7 | 25 |
| 20 | 8.5 | 54.8 | 52.8 | 41.8 | 38.8 | 24.3 |
| 25 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 | 23.6 |
| 31.25 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 | 21.5 |
| 62.5 | 15.4 | 47.4 | 45.4 | 31.9 | 28.9 | 20.1 |
| 100 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 | 18 |
| 200 | 29 | 39.8 | 37.8 | 21.8 | 18.8 | 17.3 |
| 250 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 | 16.8 |

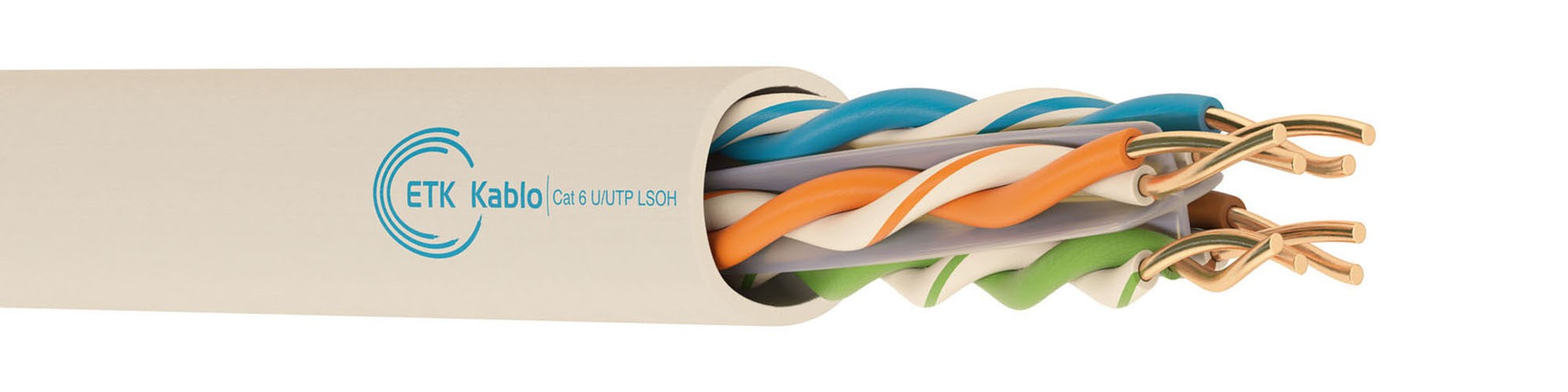

Cat 6 U/UTP LSOH Kablo – Halojensiz Ethernet Kablosu
Cat 6 U/UTP LSOH kablo, bina içi sabit ağ tesisatlarında Gigabit Ethernet bağlantıları için kullanılır. Dört bükümlü çift 23 AWG bakır iletken içerir ve 250 MHz frekans aralığında çalışır. Halojensiz, düşük dumanlı dış kılıfı sayesinde bu özellikleri isteyen ofis, okul, hastane ve ticari bina projelerine uygundur.
U/UTP Yapı Ne Anlama Gelir?
U/UTP, kablonun genelinde veya çiftlerin çevresinde metalik ekran bulunmadığını belirtir. Bu üründe yıldız biçimli ayırıcı, dört çifti birbirinden ayırır. Bununla birlikte ayırıcı, folyo veya bakır örgü ekranın görevini üstlenmez. Kablo güzergâhını planlarken güç hatlarıyla mesafeyi ve elektromanyetik girişim koşullarını dikkate alın.
Farklı dış kılıf seçeneklerini karşılaştırmak için Cat 6 U/UTP kablo ailesini inceleyebilirsiniz.
Cat 6 U/UTP LSOH Kablo Ölçüsü
Aşağıdaki ölçüde 4×2 ifadesi dört çift, yani toplam sekiz iletken anlamına gelir. 23 AWG ise iletken boyutunu belirtir.
| Kablo Ölçüsü | Çift Sayısı | İletken Sayısı | İletken Boyutu (AWG) |
|---|---|---|---|
| Cat 6 U/UTP LSOH 4x2x23 AWG | 4 | 8 | 23 |
Ürün tablosunda farklı ambalaj uzunlukları yer alır. Ambalaj uzunluğu, tek bir Ethernet bağlantısının erişim mesafesini göstermez. Ayrıntılı dış çap ve ağırlık bilgileri için Çeşitler bölümüne bakın.
LSOH ve LSZH Cat 6 Kablo Aynı mıdır?
LSOH ve LSZH, düşük dumanlı ve halojensiz kablo malzemelerini tanımlayan kısaltmalardır. Bu ürünün dış kılıfı halojensizdir. Ancak bu özellik, yangın sırasında veri iletiminin devam edeceği anlamına gelmez. Projenizde gerekli yangın sınıfını ve test belgelerini ayrıca belirtin.
Gigabit Ethernet İçin Cat 6 Kablo Seçimi
Bu ürün, 1000BASE-T Gigabit Ethernet uygulamalarını destekler. Ağ performansı ayrıca bağlantı uzunluğuna, sonlandırma kalitesine ve diğer bağlantı bileşenlerine bağlıdır. Bu nedenle priz, konnektör ve bağlantı kablosu seçimlerini aynı performans hedefiyle yapın. Montaj sonrasında da hattın performansını ölçün.
10 Gigabit Ethernet hedefleyen yeni projelerde Cat 6A U/UTP LSOH Ethernet kablosunu değerlendirin.
Cat 6 U/UTP LSOH Kablo Fiyatı
Cat 6 U/UTP LSOH kablo fiyatı; toplam sipariş miktarına, ambalaj tercihine ve teslimat koşullarına göre değişir. Teklif talebinizde Cat 6 U/UTP LSOH 4x2x23 AWG ürün tanımını, metrajı, teslimat yerini ve varsa proje şartnamesini paylaşın. Böylece satın alma tekliflerini aynı teknik kapsamda karşılaştırabilirsiniz.
Projeniz için güncel fiyat ve teslim süresi öğrenmek üzere ETK Kablo ile iletişime geçin.
