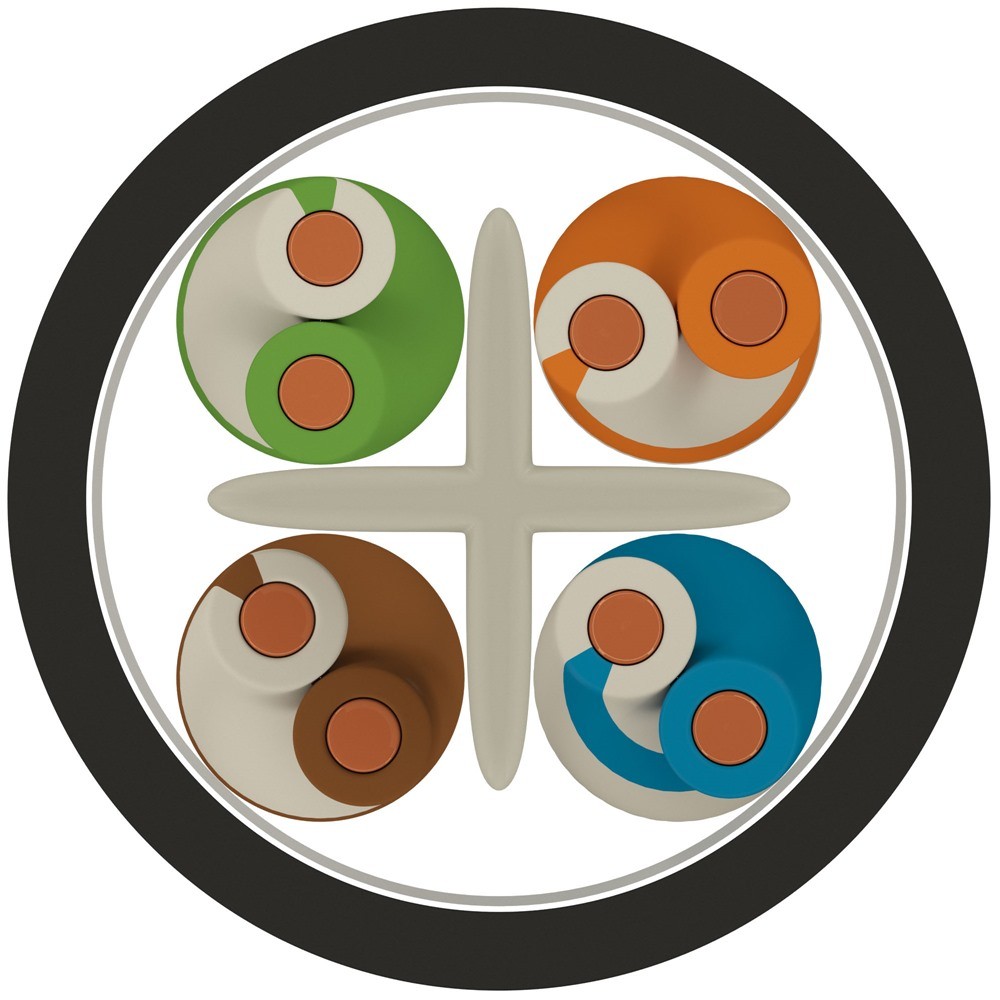

| 1 – İletken | : | Elektrolitik mono bakır iletken |
| 2 – İzole | : | Solid polietilen izolasyon |
| 3 – Büküm | : | İzoleler çiftler halinde bükülür |
| 4 – Seperatör | : | Çiftler yıldız biçimli seperatörle beraber bükülür |
| 5 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı polietilen dış kılıf |
| İletken Direnci Ω/km (20 °C) | İzolasyon Direnci MΩ/km (20 °C) | Efektif Kapasite nF/m | Direnç Dengesizliği | Yayılma Hızı | Karakteristik Empedans Ω (1-250 MHz) | Çalışma Voltajı V DC | Test Voltajı V (DC. 1 dakika) |
|---|---|---|---|---|---|---|---|
| Max. 94 | 5000 | Max. 56 | %2 | %67-69 | 100 ±%5 | 250 | 1200 |
| Üretim Standartları |
|---|
| ANSI/TIA-568-C.2, IEC-61156-5, IEC-11801 |
Cat 6 U-UTP PE (Pair)
| Part Numarası | Per Sayısı | İletken Çapı (mm) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|
| 3.416.2.1.1.0057.0.0004 | 4 | 0,57 | 6,4 | 19,9 | 41 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 8.0xD mm | -20°C ~ +60°C |
| Frekans MHz | Ek Kaybı dB/100m (Max.) | Near-end Crosstalk (NEXT) Kaybı dB (Min.) | Power-sum Near-end Crosstalk (PSNEXT) Kaybı dB (Min.) | Equal-level Far-end Crosstalk (ELFEXT) dB/100m (Min.) | Power-sum Equal Level Far- end Crosstalk (PSELFEXT) dB/100m (Min.) | Dönüş Kaybı (RL) dB (Min.) |
|---|---|---|---|---|---|---|
| 1 | 2 | 74.3 | 72.3 | 67.8 | 64.8 | 20 |
| 4 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 23 |
| 8 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 |
| 10 | 6 | 59.3 | 57.3 | 47.8 | 44.8 | 25 |
| 16 | 7.6 | 56.2 | 54.2 | 43.7 | 40.7 | 25 |
| 20 | 8.5 | 54.8 | 52.8 | 41.8 | 38.8 | 24.3 |
| 25 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 | 23.6 |
| 31.25 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 | 21.5 |
| 62.5 | 15.4 | 47.4 | 45.4 | 31.9 | 28.9 | 20.1 |
| 100 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 | 18 |
| 200 | 29 | 39.8 | 37.8 | 21.8 | 18.8 | 17.3 |
| 250 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 | 16.8 |

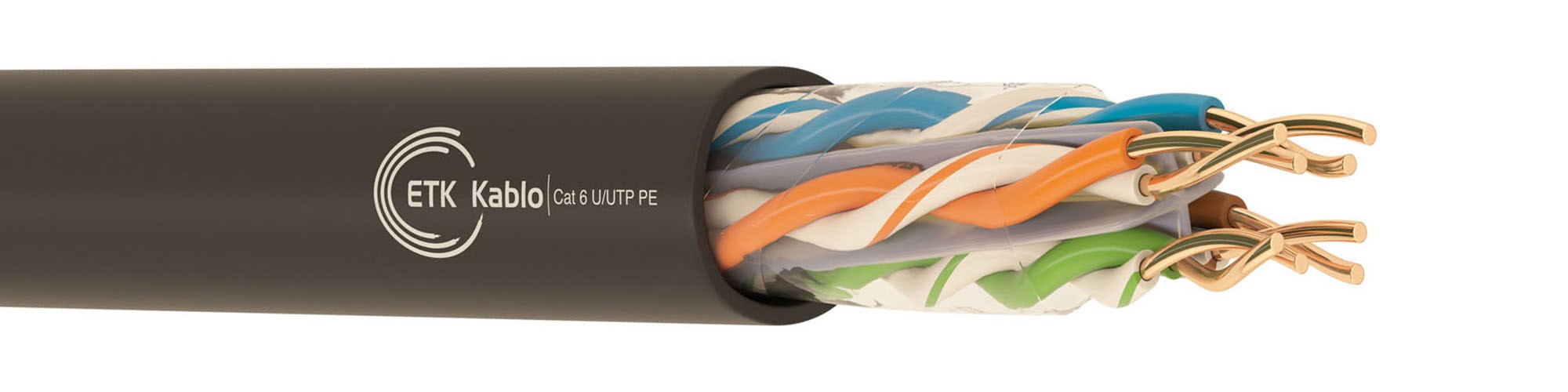

ETK Kablo’nun CAT 6 U/UTP PE Harici Ethernet Kablosu, dış ortam ağ altyapıları ve uzun mesafeli data LAN kablolama sistemleri için özel olarak geliştirilmiştir. 1 Gbps’ye kadar yüksek hız ve 250 MHz frekans desteği sunarak, Cat 6 UTP performansında güvenilir veri iletimi sağlar. Bu kablo, hem konut hem de endüstriyel dış ortam ağ bağlantılarında istikrarlı sinyal kalitesiyle öne çıkar.
Yapısal Özellikler ve Performans
Cat 6 U/UTP PE kablo, dört adet korumasız bükümlü çift (Unshielded Twisted Pair) ve yüksek iletkenlik sağlayan katı bakır iletken yapısından oluşur. Bu yapı, geçiş kaybını ve çapraz konuşmayı (crosstalk) minimuma indirerek net ve kesintisiz veri aktarımı sağlar. 1000BASE-T Ethernet standartlarına uygun olan bu kablo, uzun mesafeli ağ bağlantılarında kararlı sinyal performansı sunar.
Dayanıklı Polietilen (PE) Dış Kılıf
Kablonun siyah renkli polietilen dış kılıfı (PE), UV ışınlarına, neme ve mekanik zorlanmalara karşı üstün koruma sağlar. Bu sayede cat6 polietilen kablo doğrudan toprağa gömülebilir veya boru içinde güvenle kullanılabilir. PE dış kılıf, dış ortamlarda sıcaklık değişimleri, yağmur, güneş ve darbelere karşı uzun ömürlü bir bariyer oluşturur.
Kullanım Alanları
CAT 6 U/UTP PE Ethernet Kablosu, dış mekan LAN ağları, binalar arası data iletimi, güvenlik kamerası (CCTV) sistemleri ve endüstriyel tesislerdeki otomasyon ağlarında yaygın olarak kullanılır. EMI riskinin düşük olduğu dış ortam uygulamalarında, hem data kablolama hem de IP tabanlı cihaz iletişimi için ekonomik ve dayanıklı bir çözümdür.
Uygun Standartlar ve Sınıflandırma
Cat 6 UTP yapısı, ISO/IEC 11801 ve TIA/EIA-568 standartlarına tamamen uygundur ve Class E yapılandırılmış kablolama sistemlerini destekler. Bu standartlar, kablonun yüksek frekans performansını ve uzun mesafeli veri iletim kararlılığını garanti eder. UTP Cat 6 kablo, elektromanyetik girişimin (EMI) düşük olduğu alanlarda, sinyal kalitesini bozmadan yüksek bant genişliği sağlar.
Öne Çıkan Avantajlar
- Yüksek veri hızı: 1 Gbps’ye kadar veri iletimi ve 250 MHz bant genişliği.
- Dayanıklı dış kılıf: UV ışınlarına, neme ve mekanik hasarlara karşı PE dış kılıf koruması.
- Ekonomik çözüm: EMI riski düşük dış ortam ağlarında pratik kurulum.
- Standart uyumu: ISO/IEC 11801 ve TIA/EIA-568 sertifikalı Class E performans.
- Uzun ömür: Zorlu hava koşullarına dayanıklı, harici kullanıma uygun yapı.
Güvenilir Dış Mekân Ağ Çözümü
ETK Kablo CAT 6 U/UTP PE Ethernet Kablosu, yüksek hız, dış ortam dayanıklılığı ve kararlı performans arayan profesyonel uygulamalar için ideal bir seçimdir. Dış mekân LAN bağlantılarında, güvenlik sistemlerinde ve uzun mesafe ağ kurulumlarında güvenilir veri iletimi sağlar. Düşük bakım ihtiyacı, yüksek dayanıklılığı ve performans istikrarı ile harici data kablolama projelerinde tercih edilen çözümdür.
ETK Kablo CAT 6 U/UTP PE — dış ortamlarda güvenli, hızlı ve uzun ömürlü Ethernet kablosu çözümü.
Sıkça Sorulan Sorular
Cat6 ek yapılır mı?
Cat 6 kablolara ek yapılabilir, ancak bu işlem dikkatli şekilde gerçekleştirilmelidir. Uygun RJ45 konnektörleri, ek kutuları veya ek modülleri kullanılmalıdır. Kalitesiz bir ek, sinyal kaybına, artan gecikmeye ve veri iletim hızının düşmesine neden olabilir. Profesyonel bağlantı ekipmanlarıyla yapılan doğru bir ek, performans kaybını minimumda tutar.
Cat 6 kablo 100 metre fiyatı?
Cat 6 U/UTP PE Ethernet kablosu 100 metre fiyatı, üreticiye, dış kılıf malzemesine (örneğin PE veya LSOH), CPR sınıfına ve bakır iletken kalitesine göre değişir. Dış ortam kullanımına uygun PE kılıflı modeller, genellikle iç mekân kablolarına göre daha yüksek fiyatlıdır. Net fiyatlandırma için proje ihtiyaçlarına uygun kablo tipi ve metre uzunluğu belirlenmelidir.
CAT6 renk anlamları?
Cat6 Ethernet kablolarında her çiftin kendine özgü bir renk kodu bulunur. Bu renkler, doğru bağlantı ve pin sıralamasını kolaylaştırmak için kullanılır. T568B standardına göre tipik renk dizilimi şöyledir: beyaz-turuncu/turuncu, beyaz-yeşil/yeşil, beyaz-mavi/mavi ve beyaz-kahverengi/kahverengi. Bu kodlama, ağ cihazları arasında kararlı ve standart veri iletişimi sağlamak için kritik öneme sahiptir.
