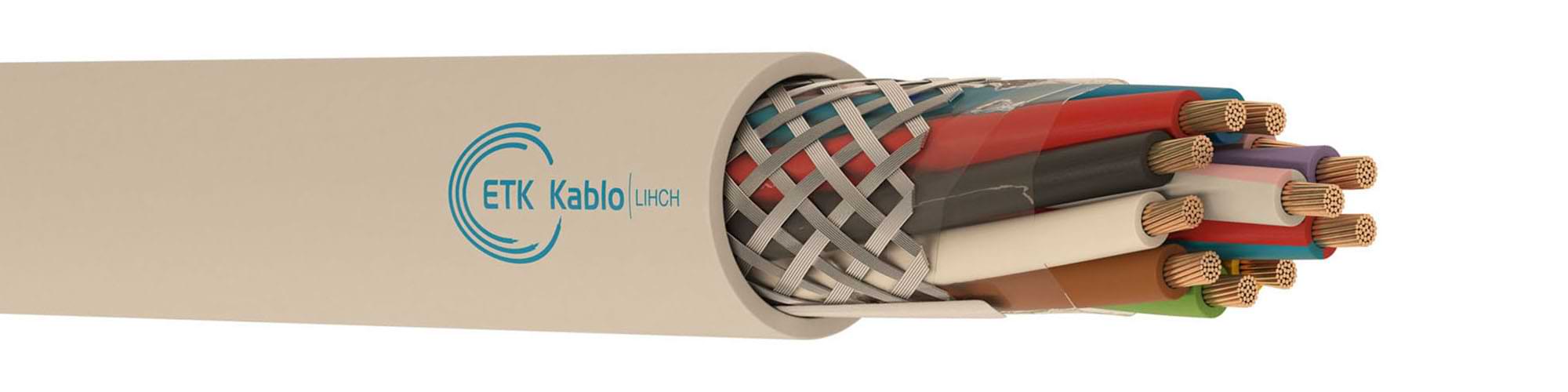

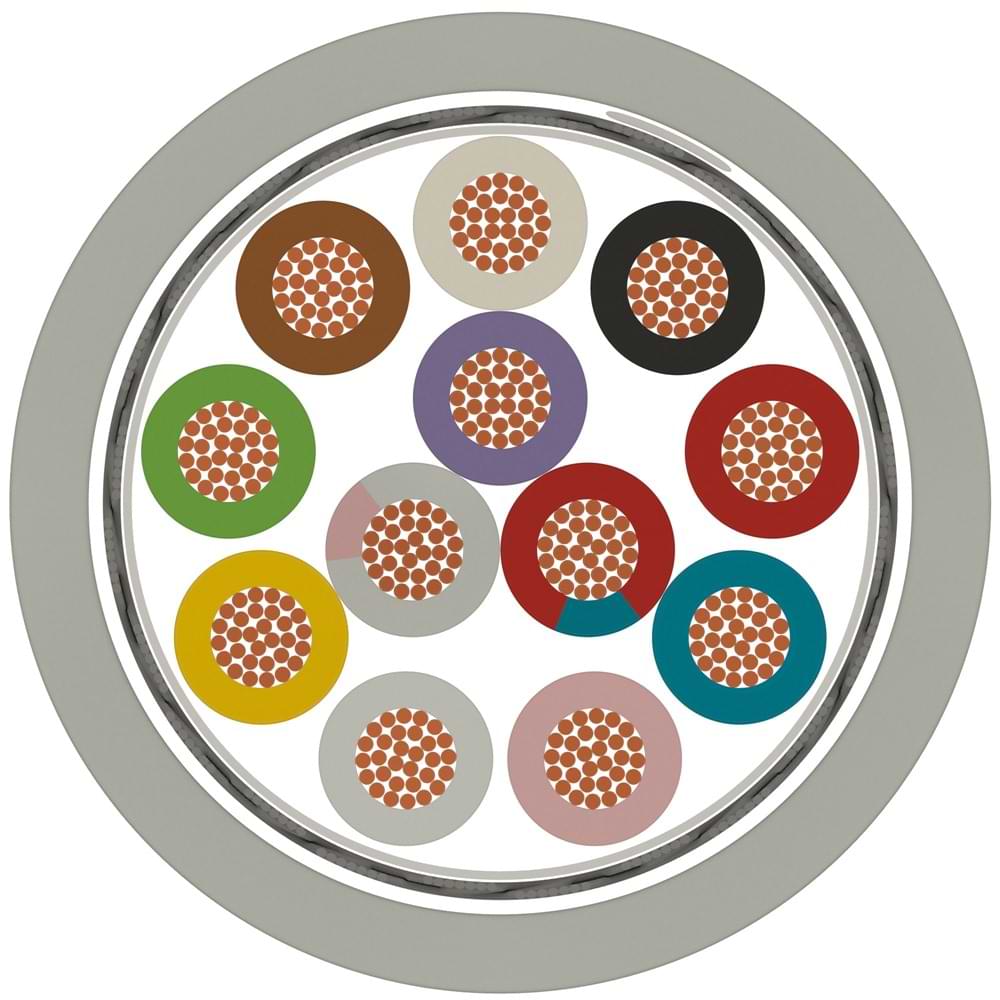

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | Halojensiz (TS IEC 60189-2, EN 50290-2-26) (DIN 47100) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır örgü |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 7035 (Gri) |
| İletken Kesiti | İletken Direnci Ω/km (20 °C) | İzolasyon Direnci M Ω/km (20 °C) | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.22 mm² | 85.0 | 200 | 110 | 250 | 1200 |
| 0.25 mm² | 77.8 | 200 | 110 | 250 | 1200 |
| 0.34 mm² | 56.0 | 200 | 110 | 250 | 1200 |
| 0.50 mm² | 39.0 | 20 | 120 | 300/500 | 2000 |
| 0.75 mm² | 26.0 | 20 | 120 | 300/500 | 2000 |
| 1.00 mm² | 19.5 | 20 | 130 | 300/500 | 2000 |
| 1.50 mm² | 13.3 | 20 | 140 | 300/500 | 2000 |
| 2.50 mm² | 7.98 | 20 | 150 | 300/500 | 2000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0022.0.0002 | 2 | – | 0,22 | 3,7 | 9,7 | 20 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0003 | 3 | – | 0,22 | 3,9 | 11,8 | 24 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0004 | 4 | – | 0,22 | 4,2 | 15,2 | 29 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0005 | 5 | – | 0,22 | 4,7 | 17,5 | 35 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0006 | 6 | – | 0,22 | 5,1 | 20,9 | 41 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0007 | 7 | – | 0,22 | 5,1 | 23 | 44 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0008 | 8 | – | 0,22 | 5,7 | 25,5 | 51 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0009 | 9 | – | 0,22 | 6 | 28,7 | 57 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0010 | 10 | – | 0,22 | 6,5 | 30,8 | 61 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0012 | 12 | – | 0,22 | 6,8 | 35,9 | 71 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0014 | 14 | – | 0,22 | 7,2 | 40,8 | 81 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0016 | 16 | – | 0,22 | 7,5 | 45,8 | 89 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0018 | 18 | – | 0,22 | 7,9 | 51,3 | 98 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0019 | 19 | – | 0,22 | 8 | 53,4 | 103 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0020 | 20 | – | 0,22 | 8,4 | 55,8 | 108 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0021 | 21 | – | 0,22 | 8,4 | 57,9 | 111 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0024 | 24 | – | 0,22 | 9,3 | 68,8 | 131 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0025 | 25 | – | 0,22 | 9,3 | 71 | 134 | 100/500/1000 |
| 3.532.2.3.3.0022.0.0027 | 27 | – | 0,22 | 9,7 | 76,4 | 147 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0025.0.0002 | 2 | – | 0,25 | 4,1 | 11,5 | 24 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0003 | 3 | – | 0,25 | 4,3 | 13,9 | 29 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0004 | 4 | – | 0,25 | 4,6 | 16,3 | 33 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0005 | 5 | – | 0,25 | 5,1 | 20,1 | 41 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0006 | 6 | – | 0,25 | 5,5 | 23 | 46 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0007 | 7 | – | 0,25 | 5,5 | 24,9 | 49 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0008 | 8 | – | 0,25 | 6,1 | 28,7 | 59 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0009 | 9 | – | 0,25 | 6,5 | 31,3 | 64 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0010 | 10 | – | 0,25 | 7 | 34 | 70 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0012 | 12 | – | 0,25 | 7,3 | 39,7 | 80 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0014 | 14 | – | 0,25 | 7,7 | 45,8 | 91 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0016 | 16 | – | 0,25 | 8,1 | 51,4 | 101 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0018 | 18 | – | 0,25 | 8,5 | 59,2 | 113 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0019 | 19 | – | 0,25 | 8,5 | 61,6 | 116 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0020 | 20 | – | 0,25 | 9 | 65,5 | 125 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0021 | 21 | – | 0,25 | 9 | 67,9 | 129 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0024 | 24 | – | 0,25 | 9,9 | 76,7 | 146 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0025 | 25 | – | 0,25 | 9,9 | 79,1 | 149 | 100/500/1000 |
| 3.532.2.3.3.0025.0.0027 | 27 | – | 0,25 | 10,2 | 84,2 | 160 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0034.0.0002 | 2 | – | 0,34 | 4,5 | 13,4 | 29 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0003 | 3 | – | 0,34 | 4,7 | 16,7 | 34 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0004 | 4 | – | 0,34 | 5,1 | 21,4 | 41 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0005 | 5 | – | 0,34 | 5,6 | 25 | 49 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0006 | 6 | – | 0,34 | 6,1 | 29,7 | 57 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0007 | 7 | – | 0,34 | 6,1 | 33 | 62 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0008 | 8 | – | 0,34 | 6,7 | 37 | 70 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0009 | 9 | – | 0,34 | 7,7 | 40,9 | 80 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0010 | 10 | – | 0,34 | 7,8 | 45 | 87 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0012 | 12 | – | 0,34 | 8 | 53 | 99 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0014 | 14 | – | 0,34 | 8,5 | 62,7 | 115 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0016 | 16 | – | 0,34 | 9 | 71 | 128 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0018 | 18 | – | 0,34 | 9,5 | 79 | 143 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0019 | 19 | – | 0,34 | 9,6 | 82,3 | 151 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0020 | 20 | – | 0,34 | 10,1 | 86 | 158 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0021 | 21 | – | 0,34 | 10,1 | 89,3 | 163 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0024 | 24 | – | 0,34 | 11,3 | 101,7 | 190 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0025 | 25 | – | 0,34 | 11,3 | 105 | 195 | 100/500/1000 |
| 3.532.2.3.3.0034.0.0027 | 27 | – | 0,34 | 11,6 | 116 | 210 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0050.0.0002 | 2 | – | 0,5 | 5,1 | 16,9 | 37 | 100/500/1000 |
| 3.532.2.3.3.0050.0.0003 | 3 | – | 0,5 | 5,4 | 21,3 | 44 | 100/500/1000 |
| 3.532.2.3.3.0050.0.0004 | 4 | – | 0,5 | 5,8 | 26 | 52 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0005 | 5 | – | 0,5 | 6,4 | 31,5 | 63 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0006 | 6 | – | 0,5 | 6,9 | 37,6 | 75 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0007 | 7 | – | 0,5 | 6,9 | 42 | 79 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0008 | 8 | – | 0,5 | 7,6 | 46,9 | 94 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0009 | 9 | – | 0,5 | 8,8 | 51,9 | 107 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0010 | 10 | – | 0,5 | 8,8 | 57,1 | 111 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0012 | 12 | – | 0,5 | 9,2 | 69,5 | 130 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0014 | 14 | – | 0,5 | 9,7 | 80,5 | 149 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0016 | 16 | – | 0,5 | 10,2 | 89,7 | 165 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0018 | 18 | – | 0,5 | 10,8 | 96,1 | 183 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0019 | 19 | – | 0,5 | 10,8 | 100,5 | 187 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0020 | 20 | – | 0,5 | 11,4 | 106,3 | 202 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0021 | 21 | – | 0,5 | 11,4 | 110,7 | 203 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0024 | 24 | – | 0,5 | 12,7 | 125,3 | 236 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0025 | 25 | – | 0,5 | 12,7 | 129,7 | 248 | 100/500/1000 |
| 3.532.3.3.3.0050.0.0027 | 27 | – | 0,5 | 12,9 | 139,9 | 258 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0075.0.0002 | 2 | – | 0,75 | 5,5 | 21,6 | 43 | 100/500/1000 |
| 3.532.2.3.3.0075.0.0003 | 3 | – | 0,75 | 5,8 | 28,2 | 53 | 100/500/1000 |
| 3.532.2.3.3.0075.0.0004 | 4 | – | 0,75 | 6,3 | 35,9 | 65 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0005 | 5 | – | 0,75 | 6,9 | 43,4 | 80 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0006 | 6 | – | 0,75 | 7,5 | 51,9 | 94 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0007 | 7 | – | 0,75 | 7,5 | 58,5 | 99 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0008 | 8 | – | 0,75 | 8,3 | 65,9 | 119 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0009 | 9 | – | 0,75 | 9,6 | 76,1 | 137 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0010 | 10 | – | 0,75 | 9,6 | 83,7 | 143 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0012 | 12 | – | 0,75 | 10 | 98,3 | 166 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0014 | 14 | – | 0,75 | 10,6 | 109,3 | 186 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0016 | 16 | – | 0,75 | 11,1 | 123,9 | 207 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0018 | 18 | – | 0,75 | 11,8 | 138,3 | 235 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0019 | 19 | – | 0,75 | 11,8 | 144,9 | 240 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0020 | 20 | – | 0,75 | 12,5 | 156,9 | 263 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0021 | 21 | – | 0,75 | 12,5 | 163,5 | 266 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0024 | 24 | – | 0,75 | 13,9 | 185 | 307 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0025 | 25 | – | 0,75 | 13,9 | 191,6 | 323 | 100/500/1000 |
| 3.532.3.3.3.0075.0.0027 | 27 | – | 0,75 | 14,2 | 206,6 | 337 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0100.0.0002 | 2 | – | 1 | 5,9 | 26 | 50 | 100/500/1000 |
| 3.532.2.3.3.0100.0.0003 | 3 | – | 1 | 6,2 | 34,2 | 62 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0004 | 4 | – | 1 | 6,6 | 43,3 | 75 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0005 | 5 | – | 1 | 7,5 | 52,2 | 94 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0006 | 6 | – | 1 | 8,2 | 66,1 | 116 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0007 | 7 | – | 1 | 8,2 | 74,4 | 122 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0008 | 8 | – | 1 | 9,1 | 83,6 | 146 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0009 | 9 | – | 1 | 10,5 | 91 | 162 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0010 | 10 | – | 1 | 10,5 | 99,3 | 169 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0012 | 12 | – | 1 | 10,9 | 116,5 | 195 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0014 | 14 | – | 1 | 11,6 | 134 | 223 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0016 | 16 | – | 1 | 12,2 | 151,8 | 249 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0018 | 18 | – | 1 | 12,9 | 173,6 | 287 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0019 | 19 | – | 1 | 12,9 | 181,8 | 293 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0020 | 20 | – | 1 | 13,6 | 191,6 | 316 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0021 | 21 | – | 1 | 13,6 | 199,8 | 320 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0024 | 24 | – | 1 | 15,1 | 227 | 366 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0025 | 25 | – | 1 | 15,1 | 235,3 | 386 | 100/500/1000 |
| 3.532.3.3.3.0100.0.0027 | 27 | – | 1 | 15,4 | 254,2 | 403 | 100/500/1000 |
| Part Numarası | İletken Sayısı | Per Sayısı | İletken Kesiti (mm²) | Ortalama Dış Çap (mm) | Bakır Ağırlığı (kg/km) | Ortalama Ağırlık (kg/km) | Makara Boyu (m) |
|---|---|---|---|---|---|---|---|
| 3.532.2.3.3.0150.0.0002 | 2 | – | 1,5 | 6,6 | 35,7 | 64 | 100/500/1000 |
| 3.532.2.3.3.0150.0.0003 | 3 | – | 1,5 | 7 | 48,5 | 81 | 100/500/1000 |
| 3.532.2.3.3.0150.0.0004 | 4 | – | 1,5 | 7,7 | 62,7 | 102 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0005 | 5 | – | 1,5 | 8,4 | 76,6 | 126 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0006 | 6 | – | 1,5 | 9,2 | 94,8 | 153 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0007 | 7 | – | 1,5 | 9,2 | 107,7 | 163 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0008 | 8 | – | 1,5 | 10,1 | 119,6 | 187 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0009 | 9 | – | 1,5 | 11,7 | 132,6 | 214 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0010 | 10 | – | 1,5 | 11,8 | 146,8 | 228 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0012 | 12 | – | 1,5 | 12,3 | 173,7 | 265 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0014 | 14 | – | 1,5 | 13 | 204,9 | 309 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0016 | 16 | – | 1,5 | 13,7 | 232,1 | 345 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0018 | 18 | – | 1,5 | 14,5 | 259,8 | 391 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0019 | 19 | – | 1,5 | 14,5 | 272,7 | 402 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0020 | 20 | – | 1,5 | 15,3 | 286 | 432 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0021 | 21 | – | 1,5 | 15,3 | 298,9 | 438 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0024 | 24 | – | 1,5 | 17,1 | 340,8 | 506 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0025 | 25 | – | 1,5 | 17,1 | 353,7 | 533 | 100/500/1000 |
| 3.532.3.3.3.0150.0.0027 | 27 | – | 1,5 | 17,5 | 380 | 556 | 100/500/1000 |
| 3.532.2.3.3.0250.0.0002 | 2 | – | 2,5 | 7,8 | 58,8 | 94 | 100/500/1000 |
| 3.532.2.3.3.0250.0.0003 | 3 | – | 2,5 | 8,3 | 80,2 | 122 | 100/500/1000 |
| 3.532.2.3.3.0250.0.0004 | 4 | – | 2,5 | 9,3 | 103,4 | 156 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0005 | 5 | – | 2,5 | 10,3 | 123,9 | 194 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0006 | 6 | – | 2,5 | 11,2 | 148,1 | 231 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0007 | 7 | – | 2,5 | 11,2 | 169,5 | 247 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0008 | 8 | – | 2,5 | 12,3 | 192,4 | 295 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0009 | 9 | – | 2,5 | 14,5 | 219,2 | 340 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0010 | 10 | – | 2,5 | 14,5 | 242,5 | 359 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0012 | 12 | – | 2,5 | 15,1 | 285,9 | 417 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0014 | 14 | – | 2,5 | 16 | 332 | 480 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0016 | 16 | – | 2,5 | 16,8 | 378,5 | 539 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0018 | 18 | – | 2,5 | 17,8 | 422,7 | 610 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0019 | 19 | – | 2,5 | 17,8 | 444,1 | 627 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0020 | 20 | – | 2,5 | 18,8 | 466,7 | 675 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0021 | 21 | – | 2,5 | 18,8 | 488,2 | 686 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0024 | 24 | – | 2,5 | 21 | 562,1 | 790 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0025 | 25 | – | 2,5 | 21 | 583,5 | 833 | 100/500/1000 |
| 3.532.3.3.3.0250.0.0027 | 27 | – | 2,5 | 21,4 | 626,4 | 869 | 100/500/1000 |
| 3.532.2.3.3.0400.0.0002 | 2 | – | 4 | 8,9 | 86 | 136 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0003 | 3 | – | 4 | 9,5 | 120,3 | 169 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0004 | 4 | – | 4 | 10,8 | 156,1 | 226 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0005 | 5 | – | 4 | 11,8 | 190,8 | 276 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0006 | 6 | – | 4 | 12,8 | 232,3 | 330 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0007 | 7 | – | 4 | 12,8 | 266,6 | 357 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0008 | 8 | – | 4 | 14,1 | 303 | 423 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0009 | 9 | – | 4 | 16,5 | 339,9 | 478 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0010 | 10 | – | 4 | 16,5 | 375 | 505 | 100/500/1000 |
| 3.532.3.3.3.0400.0.0012 | 12 | – | 4 | 17,2 | 444,6 | 591 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0002 | 2 | – | 6 | 10,5 | 121,3 | 187 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0003 | 3 | – | 6 | 11,2 | 172,7 | 236 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0004 | 4 | – | 6 | 12,4 | 225,7 | 305 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0005 | 5 | – | 6 | 13,9 | 284 | 392 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0006 | 6 | – | 6 | 15,2 | 341,1 | 471 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0007 | 7 | – | 6 | 15,2 | 392,5 | 511 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0008 | 8 | – | 6 | 16,7 | 447,7 | 606 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0009 | 9 | – | 6 | 19,7 | 500,5 | 682 | 100/500/1000 |
| 3.532.3.3.3.0600.0.0010 | 10 | – | 6 | 19,7 | 553,2 | 724 | 100/500/1000 |
| 3.532.3.3.3.1000.0.0002 | 2 | – | 10 | 12,5 | 204,7 | 285 | 100/500/1000 |
| 3.532.3.3.3.1000.0.0003 | 3 | – | 10 | 13,4 | 293,7 | 357 | 100/500/1000 |
| 3.532.3.3.3.1000.0.0004 | 4 | – | 10 | 14,9 | 385,4 | 480 | 100/500/1000 |
| 3.532.3.3.3.1000.0.0005 | 5 | – | 10 | 16,6 | 478,2 | 609 | 100/500/1000 |
| 3.532.3.3.3.1000.0.0006 | 6 | – | 10 | 18,2 | 573,6 | 734 | 100/500/1000 |
| 3.532.3.3.3.1000.0.0007 | 7 | – | 10 | 18,2 | 662,6 | 803 | 100/500/1000 |
| 3.532.3.3.3.1600.0.0002 | 2 | – | 16 | 16,9 | 311,2 | 439 | 100/500/1000 |
| 3.532.3.3.3.1600.0.0003 | 3 | – | 16 | 18,1 | 451,4 | 605 | 100/500/1000 |
| 3.532.3.3.3.1600.0.0004 | 4 | – | 16 | 20,1 | 594 | 788 | 100/500/1000 |
| 3.532.3.3.3.1600.0.0005 | 5 | – | 16 | 22,1 | 738,5 | 989 | 100/500/1000 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +70°C |
ETK Kablo’nun LIHCH Sinyal Kontrol Kablosu, endüstriyel otomasyon, elektronik kontrol sistemleri ve ölçüm uygulamaları için geliştirilmiş halojensiz ve örgü ekranlı (bakır blendajlı) yüksek performanslı bir kablodur. EMI (elektromanyetik girişim) koruması ve düşük dumanlı halojensiz dış kılıfı ile güvenli sinyal iletimi gereken modern endüstriyel tesislerde üstün performans sağlar.
LIHCH Kablo Yapısı ve Özellikleri
LIHCH kablo, ince çok telli bakır iletken (IEC 60228 Sınıf 5), halojensiz izolasyon ve kalaylı bakır örgü ekran (C) yapısına sahiptir. Bu ekranlama, orta seviyede elektromanyetik parazit (EMI) bulunan ortamlarda sinyal bütünlüğünü korur. LSOH (Low Smoke Zero Halogen) dış kılıf, yangın esnasında toksik ve korozif gaz salımını engeller, insan güvenliği ve elektronik ekipman koruması sağlar. Bu sayede kamu binaları, ticari tesisler, fabrikalar ve kontrol panoları için ideal bir çözümdür.
Endüstriyel Uygulama Alanları
LIHCH sinyal kontrol kabloları, endüstriyel otomasyon hatlarında, sensör bağlantılarında, kontrol panolarında, bina yönetim sistemlerinde (BMS) ve HVAC kontrol uygulamalarında yaygın olarak kullanılır. Bu kablolar, hassas sinyal iletimi gereken uygulamalarda parazitsiz veri aktarımı sağlar. Özellikle enerji kablolarıyla paralel döşenen hatlarda veya yoğun kablo tavalarında kararlı iletişim sunar.
Yangın Güvenliği ve Halojensiz Yapı
Yangın güvenliği gerektiren tesislerde, LIHCH kablonun halojensiz (LSOH) yapısı kritik bir avantaj sunar. Alev geciktirici özelliği, yangın yayılımını sınırlandırırken, düşük duman yoğunluğu tahliye koşullarını iyileştirir. Bu özellik, 2×1.5 LIHCH kablo ve 2×0.75 LIHCH gibi farklı kesitlerde de korunur. Bu nedenle hastaneler, havaalanları, alışveriş merkezleri ve sanayi tesislerinde güvenle tercih edilir.
Elektromanyetik Koruma ve Mekanik Dayanıklılık
LIHCH kablonun bakır örgü ekranı, elektromanyetik parazitleri (EMI) etkin biçimde bastırarak hem analog hem dijital sinyallerin doğru iletimini garanti eder. Aynı zamanda mekanik dayanıklılık kazandırarak, hareketli sistemlerde veya montaj sırasında oluşabilecek deformasyonlara karşı kablonun ömrünü uzatır. Bu nedenle, hem kontrol devrelerinde hem de ölçüm sistemlerinde uzun süreli ve güvenilir kullanım sağlar.
Standartlar ve Kalite
ETK Kablo LIHCH, IEC 60332-1 standardına göre alev geciktirici olarak üretilir. Ayrıca, halojensiz kablolama gereksinimlerine uygun şekilde geliştirilmiştir. Farklı damar sayısı ve kesit seçenekleriyle (örneğin 2×0.75 LIHCH ve 2×1.5 LIHCH) her türlü endüstriyel sinyal hattına uygun konfigürasyonlar sunar.
ETK Kablo Güvencesiyle LIHCH Performansı
ETK Kablo’nun LIHCH Sinyal Kontrol Kablosu, modern otomasyon sistemlerinde elektromanyetik koruma, halojensiz yapı ve uzun ömürlü performansı bir arada sunar. Kuru veya nemli ortamlarda sabit tesisatlarda kullanılmak üzere tasarlanmıştır. Yüksek güvenlik, düşük duman salımı ve kararlı sinyal performansıyla LIHCH kablo, endüstriyel kontrol sistemleri için sürdürülebilir bir çözüm sunar.
ETK Kablo LIHCH Sinyal Kontrol Kablosu — güvenli, halojensiz ve elektromanyetik parazitsiz sinyal iletimi için profesyonel mühendislik altyapılarına özel olarak tasarlanmıştır.
Sıkça Sorulan Sorular
LIHCH ne demek?
LIHCH, halojensiz (LSZH) dış kılıfa ve bakır örgü ekran (C) yapısına sahip, esnek bir sinyal ve kontrol kablosu tipidir. Adındaki “LI” yalıtılmış damarları, “H” halojensiz izolasyonu, “C” ise bakır örgü ekranı ifade eder. Bu yapı, elektromanyetik parazitlerin (EMI) yoğun olduğu ortamlarda kararlı sinyal iletimi sağlar.
LIHCH kablo ekranlı mı?
Evet, LIHCH kablolar ekranlı (blendajlı) yapılardır. Kalaylı bakır örgü ekran (C) sayesinde dış kaynaklı elektromanyetik girişimlere karşı koruma sağlar. Bu özellik, özellikle sensör hatları, kontrol panoları ve otomasyon sistemlerinde sinyal bozulmalarını önleyerek veri güvenliğini artırır.
2×1,5 LIHCH kablo nerede kullanılır?
2×1,5 LIHCH kablo, endüstriyel otomasyon hatları, kontrol panoları, bina yönetim sistemleri (BMS), HVAC kontrol devreleri ve ölçüm teknolojileri gibi uygulamalarda kullanılır. Halojensiz dış kılıfı sayesinde yangın sırasında toksik gaz yaymaz ve kamu binaları, hastaneler, havaalanları gibi yüksek güvenlik gerektiren tesislerde tercih edilir.
LIH(St)H kablo nedir?
LIH(St)H, halojensiz (LSZH) dış kılıfa ve alüminyum/PET folyo ekran (St) yapısına sahip bir sinyal ve kontrol kablosu tipidir. LIHCH kablo ile arasındaki fark, ekran tipidir: LIHCH modeli örgü ekranlı (bakır örgü blendajlı), LIH(St)H modeli ise folyo ekranlıdır. Her iki model de elektromanyetik parazitlere (EMI) karşı koruma sağlar, ancak folyo ekran daha hafif yapısıyla kompakt sistemlerde avantaj sunar.
