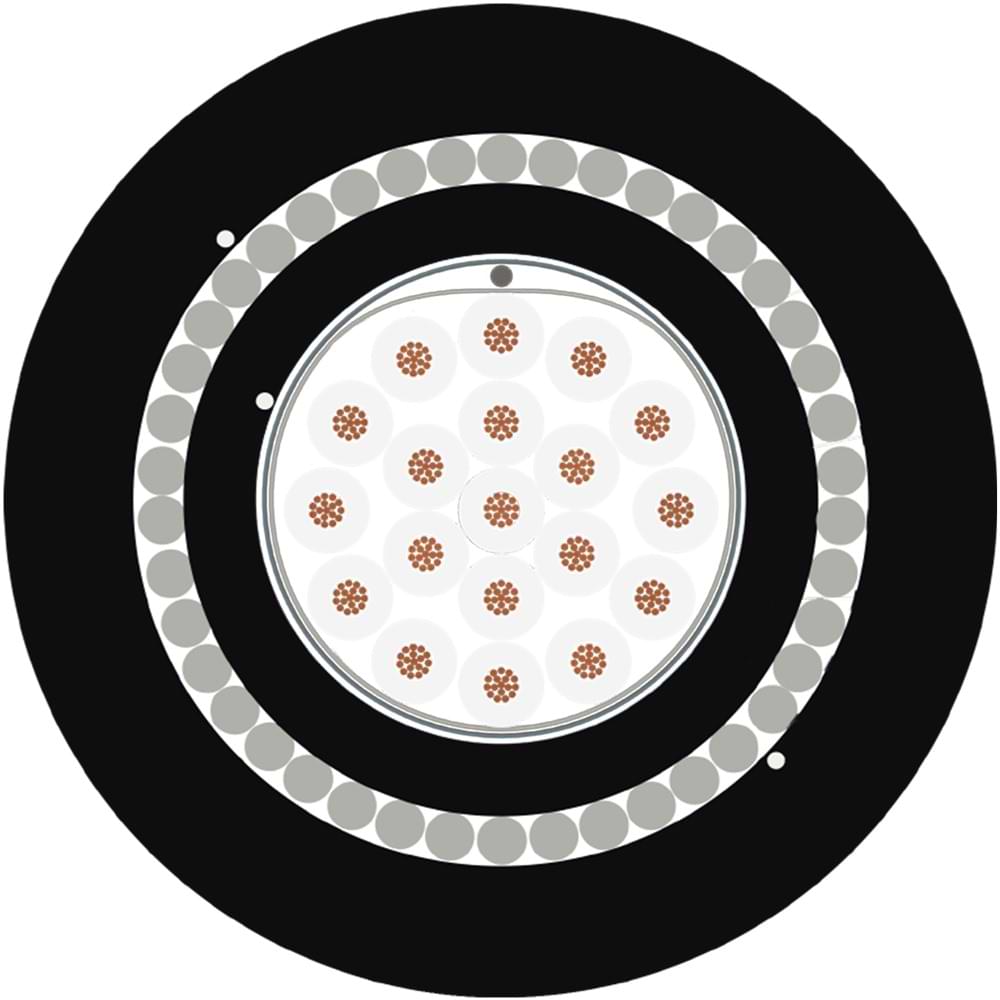

| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 2) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | XLPE (BS EN 50290-2, VDE 0207 YI1), Beyaz; Numara kodlu (BS 5308-2) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – İç Kılıf | : | PVC iç kılıf. RAL 9005 (Siyah) |
| 7 – Zırh | : | Galvanizli çelik tel zırh, polyester bant |
| 8 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 9005 (Siyah) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 36.0 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 0.75 mm² | 24.5 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.00 mm² | 18.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 1.50 mm² | 12.1 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| 2.50 mm² | 7.41 | Min. 1000 | Max. 250 | 300/500 | 2000 |
| Üretim Referansı | Alev Geciktiricilik Testi |
|---|---|
| EN 50288-7 veya IEC 60502-1 | IEC 60332-1-2 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +90°C |

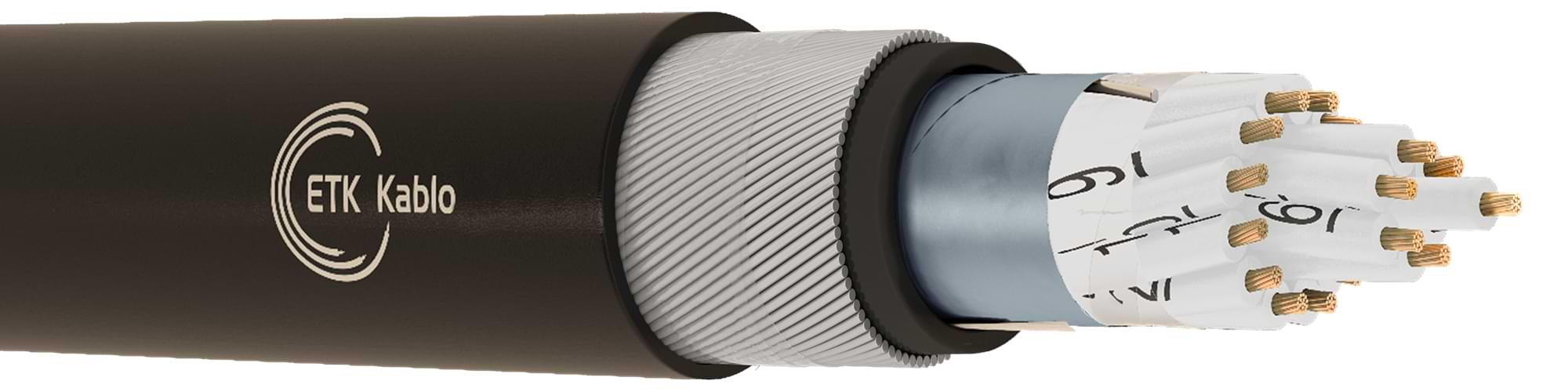

ETK Kablo’nun RE-2X(St)YSWAY enstrümantasyon kablosu, endüstriyel otomasyon, proses kontrol ve veri toplama sistemlerinde yüksek mekanik dayanım ve sinyal bütünlüğü gerektiren uygulamalar için geliştirilmiş çelik tel zırhlı (SWA) bir enstrümantasyon kablosu çözümüdür. Elektromanyetik girişim (EMI) koruması ve çelik tel zırh (Steel Wire Armour) yapısı bir araya gelerek zorlu çevre koşullarında güvenli performans sağlar.
RE-2X(St)YSWAY Kablo Yapısı ve Özellikleri
RE-2X(St)YSWAY kablosu, çok damarlı bakır iletkenlerden oluşur ve her damar grubu, renk kodlu izolasyonla kolay tanımlanabilir. Genel alüminyum/PET ekran (St) yapısı elektromanyetik girişimlere (EMI) karşı etkin koruma sağlarken, galvanizli çelik tel zırh (SWA) kabloyu mekanik darbelere, ezilmelere ve kemirgenlere karşı dayanıklı hale getirir. Bu sayede doğrudan toprağa gömülü veya açık alanda kullanılan tesisatlarda uzun ömürlü koruma sağlar.
Endüstriyel Kullanım Alanları
RE-2X(St)YSWAY enstrümantasyon kabloları, enerji santralleri, petrol ve gaz tesisleri, kimya fabrikaları, arıtma sistemleri ve endüstriyel proses kontrol hatlarında yaygın olarak kullanılır. Hem analog hem de dijital sinyallerin güvenli biçimde taşınmasını sağlar. EMI koruması sayesinde sinyal paraziti minimuma iner, zırhlı yapısı ise kablonun dış etkenlere karşı direncini artırır. Bu yapı, özellikle RE-2X(St)YSWAY FL ve RE-2X(St)YSWAY FL PIMF/TIMF gibi gelişmiş versiyonlarda daha yüksek ekranlama ve esneklik sunar.
Zırhlı Enstrümantasyon Kablolarında Güvenlik
Bu kablonun galvanizli çelik tel zırhı, dış mekanlarda ve mekanik olarak zorlu ortamlarda ekstra koruma sağlar. Zırh, kabloya yüksek çekme mukavemeti kazandırarak kurulum ve işletme sırasında kablonun zarar görmesini önler. Aynı zamanda, ekranlı yapısı sayesinde sinyal bütünlüğü korunur ve ölçüm hatlarındaki veri doğruluğu artırılır.
Malzeme Seçenekleri ve Güvenlik Avantajları
RE-2X(St)YSWAY modeli, LSZH (halojensiz) veya PVC dış kılıf seçenekleriyle sunulur. LSZH versiyonu yangın sırasında düşük duman ve toksik gaz salınımı sağlar, bu nedenle insan güvenliğinin öncelikli olduğu tesislerde tercih edilir. PVC versiyonu ise kimyasal dayanım ve ekonomik maliyet avantajı sunar. Her iki model de EN 50288-7 ve IEC 60332-1 standartlarına tam uyumludur.
RE-2X(St)YSWAY Kablo Avantajları
- Galvanizli çelik tel zırh (SWA) ile üstün mekanik koruma
- Alüminyum/PET ekran ile elektromanyetik parazit (EMI) koruması
- Analog ve dijital sinyal iletimi için yüksek veri bütünlüğü
- LSZH veya PVC dış kılıf seçenekleri
- EN 50288-7 ve IEC 60332-1 standartlarına uygunluk
Güvenilir Endüstriyel Sinyal İletimi
ETK Kablo’nun RE-2X(St)YSWAY serisi, hem EMI korumalı hem de mekanik olarak güçlendirilmiş yapısıyla endüstriyel sinyal hatlarında maksimum güvenlik ve performans sağlar. Zorlu çevresel koşullarda bile sinyal kararlılığını korur ve bakım maliyetlerini azaltır. Bu nedenle uzun ömürlü, güvenli ve istikrarlı sinyal iletimi gereken projelerde mühendislerin ilk tercihlerindendir.
RE-2X(St)YSWAY ve gelişmiş versiyonları olan RE-2X(St)YSWAY FL, RE-2X(St)YSWAY FL PIMF ve RE-2X(St)YSWAY FL TIMF, enstrümantasyon kabloları arasında üstün koruma, yüksek güvenlik ve dayanıklılığı bir arada sunar. Endüstriyel kontrol ve otomasyon hatlarınızda ETK Kablo kalitesiyle fark yaratın.
Sıkça Sorulan Sorular
Enstrümantasyon kablo nedir?
Enstrümantasyon kablosu, endüstriyel tesislerde ölçüm, kontrol ve veri toplama sistemlerinde düşük akımlı sinyallerin güvenli iletimini sağlayan özel bir kablo türüdür. Bu kablolar, elektromanyetik girişimlere (EMI) karşı koruma sağlayan ekran yapısına sahiptir ve sinyal kararlılığı ile doğruluğunun kritik olduğu proses otomasyonu, enerji santralleri, rafineriler ve kimya tesislerinde kullanılır. ETK Kablo’nun RE-2X(St)YSWAY serisi, çelik tel zırhı sayesinde hem mekanik hem de elektriksel güvenlik sağlar.
PIMF ve TIMF ne anlama gelir?
PIMF (Pairs in Metal Foil) ve TIMF (Triple in Metal Foil), enstrümantasyon kablolarında kullanılan ekranlama türlerini ifade eder. PIMF yapısında her bir bükümlü çift ayrı metal folyo ile ekranlanarak çiftler arası parazit minimuma indirilir. TIMF ise üçlü bükümlü damar gruplarının her birinin kendi metal folyo ekranına sahip olduğu yapıdır. Bu ekranlama türleri, sinyal kararlılığını artırır ve elektromanyetik girişimlerin (EMI) etkisini azaltarak uzun mesafeli veri iletiminde yüksek doğruluk sağlar.
