12/24/48/96/144/288 Core Fiber Optik Kablo: Seçim Rehberi

Core fiber optik kablo seçimi, tek bir kabloda kaç bağımsız optik fiber bulunduğunu belirler. Telekom ve altyapı projelerinde 12, 24, 48, 96, 144 ve 288 fiber en sık karşılaşılan kapasite seçenekleri arasındadır. Ancak en yüksek fiber sayısını seçmek her zaman en doğru mühendislik veya satın alma kararı değildir.

Örneğin 12 fiberli bir kablo küçük bir endüstriyel bağlantı veya yerel dağıtım hattı için yeterli kapasite sağlayabilir. Buna karşılık çok sayıda bina, saha dolabı, abone veya ağ kolunun aynı omurgada birleştiği bir projede 144 veya 288 fiber daha verimli bir çözüm sunabilir.

Bu nedenle fiber sayısını katalogdaki en büyük seçeneğe göre değil, ağ mimarisine göre belirleyin. Aktif bağlantı sayısını, duplex veya tek fiber iletim yöntemini, yedek kapasiteyi, gelecekteki büyümeyi, ek kutusu kapasitesini, kanal alanını ve kablonun fiziksel konstrüksiyonunu birlikte değerlendirin.

Terminoloji açısından da önemli bir nokta bulunur. Sektörde “24 core fiber optik kablo” ifadesi yaygın biçimde kullanılır. Ancak bu ifade genellikle kablonun 24 ayrı optik fiber içerdiğini anlatır. Teknik açıdan “24 fiberli kablo” veya “fiber sayısı” daha kesin bir tanımdır.

ETK Kablo’nun farklı kapasite ve konstrüksiyon seçeneklerini fiber optik kablolar ürün grubunda inceleyebilirsiniz.

Kısa cevap: 12 ve 24 fiber daha küçük dağıtım ve endüstriyel hatlarda güçlü seçenekler sunar. 48 fiber orta ölçekli dağıtım ve kampüs ağlarında önemli esneklik sağlar. 96 fiber daha büyük erişim ve aggregation hatlarında öne çıkar. 144 ve 288 fiber ise yüksek yoğunluklu FTTX, metro ve telekom omurgalarında kapasite avantajı yaratır. Ancak doğru sayı, ağın bugün kaç fiber kullanacağına ve gelecekte ne kadar yedek kapasiteye ihtiyaç duyacağına bağlıdır.

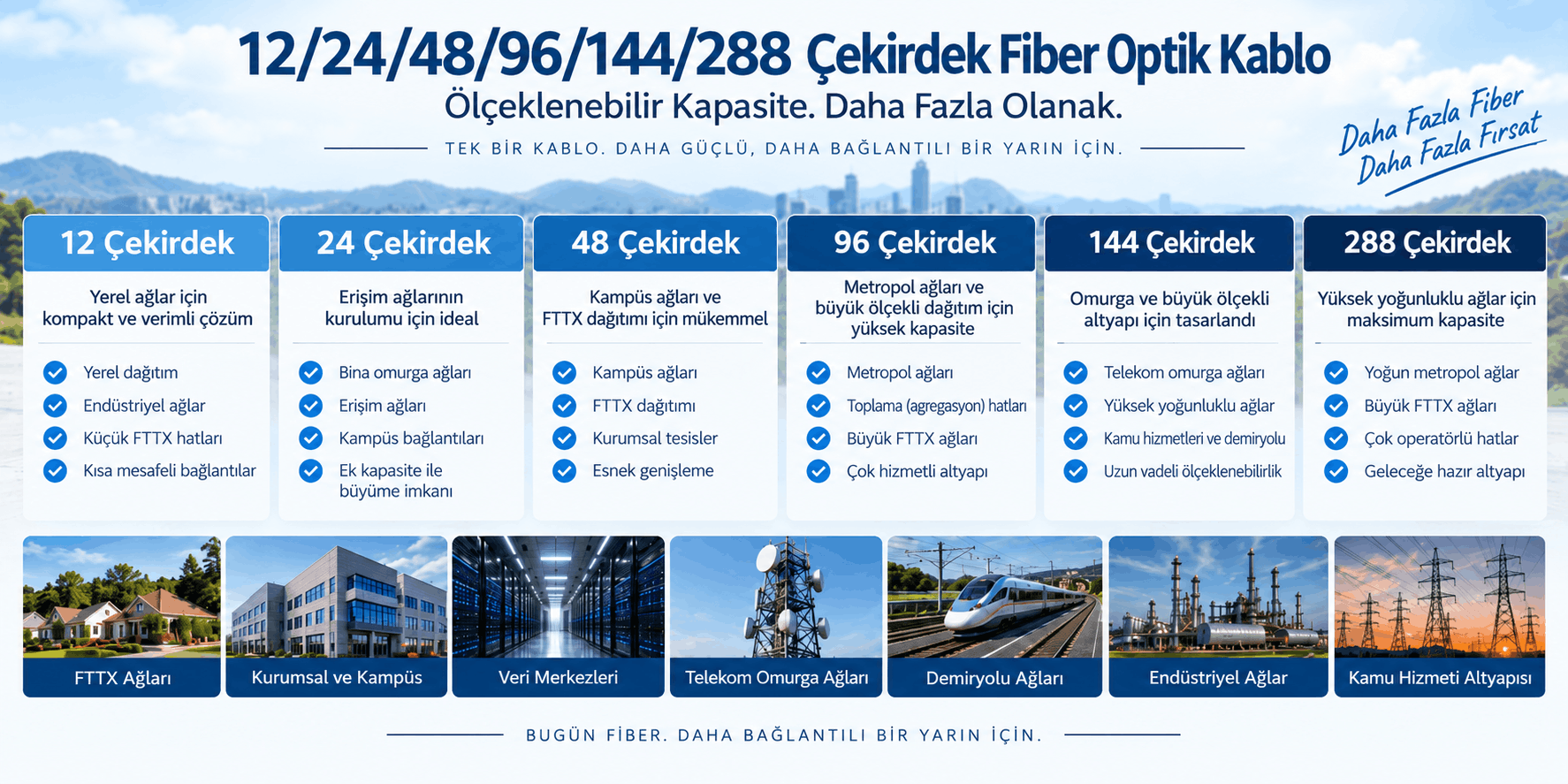

Core Fiber Optik Kablo: 12–288 Fiber Karşılaştırması

Fiber Sayısı	Genel Kapasite Seviyesi	Tipik Ağ Rolü
12 fiber	Düşük	Küçük omurga, yerel dağıtım, endüstriyel bağlantı
24 fiber	Düşük – Orta	Bina omurgası, erişim ağı, endüstriyel dağıtım
48 fiber	Orta	Kampüs, FTTX dağıtımı, telekom erişim ağı
96 fiber	Orta – Yüksek	Aggregation, metro erişim, utility ve büyük FTTX ağları
144 fiber	Yüksek	Telekom omurgası, yüksek yoğunluklu dağıtım, metro ağı
288 fiber	Çok yüksek	Yoğun FTTX, metropol omurga ve büyük telekom altyapısı

Bu sınıflandırma mutlak bir kural değildir. Örneğin büyük bir telekom sistemi bazı dağıtım bölümlerinde yalnızca 24 fiber kullanabilir. Buna karşılık kısa bir güzergâh, çok sayıda alt hattı tek noktada topladığı için 144 fiber gerektirebilir.

Dolayısıyla proje büyüklüğünden çok ağ üzerindeki gerçek fiber talebini esas alın.

Core Fiber Optik Kablo Sayısı Ne Anlama Gelir?

Fiber sayısı, kablonun içinde kaç ayrı optik fiber bulunduğunu gösterir.

• 12 core = 12 optik fiber
• 24 core = 24 optik fiber
• 48 core = 48 optik fiber
• 96 core = 96 optik fiber
• 144 core = 144 optik fiber
• 288 core = 288 optik fiber

Her fiber bağımsız bir optik yol taşıyabilir. Bununla birlikte fiziksel fiber sayısı ile ağın toplam bant genişliğini aynı kavram olarak değerlendirmeyin.

Fiber Sayısı ile Bant Genişliği Aynı Şey midir?

Hayır. 288 fiberli bir kablo, 12 fiberli kablonun otomatik olarak 24 katı veri hızını sağlamaz.

Gerçek iletim kapasitesini şu unsurlar birlikte belirler:

• Optik transceiver
• Ethernet veya transport hızı
• Dalga boyu
• CWDM veya DWDM kullanımı
• PON mimarisi
• BiDi optikler
• Ağ topolojisi
• Aktif ekipman arayüzleri

Örneğin modern wavelength multiplexing sistemleri tek bir fiber veya fiber çifti üzerinde çok yüksek kapasite taşıyabilir.

Bu nedenle fiber sayısı esas olarak kablonun sunduğu bağımsız fiziksel optik yol sayısını belirler. Her yolun veri kapasitesini ise kullanılan optik sistem belirler.

Core Fiber Optik Kablo Kaç Duplex Bağlantı Sağlar?

Geleneksel duplex optik Ethernet bağlantısı çoğunlukla iki fiber kullanır: biri gönderim, diğeri alım için görev yapar.

Her bağlantıya ayrı bir iki-fiber çifti ayırırsanız teorik kapasite şu şekilde olur:

Fiber Sayısı	Basit Duplex Fiber Çifti
12	6 çift
24	12 çift
48	24 çift
96	48 çift
144	72 çift
288	144 çift

Ancak bu tablo yalnızca basit duplex mimariyi gösterir. Örneğin BiDi transceiver’lar farklı dalga boyları kullanarak gönderim ve alımı tek fiber üzerinden gerçekleştirebilir.

Ayrıca CWDM veya DWDM teknolojileri tek bir fiber üzerinde birden fazla optik kanalı taşıyabilir. Dolayısıyla gerçek servis kapasitesi, yalnızca fiber çiftlerinin sayısından çok daha yüksek olabilir.

Kaç Fiberli Kablo Seçilmelidir?

İlk olarak bugünkü aktif fiber ihtiyacını hesaplayın. Ardından gelecekteki kapasiteyi ekleyin.

Proje ekibi özellikle şu noktaları incelemelidir:

• Bugün aktif olacak fiber sayısı
• Yedek fiber ihtiyacı
• Redundant bağlantılar
• Gelecekteki binalar veya saha dolapları
• Yeni abone veya kullanıcı artışı
• Yeni servisler
• Dark fiber ihtiyacı
• Ağ ekipmanı değişiklikleri
• Ağın hedef hizmet ömrü

Bu nedenle yalnızca ilk gün kullanılacak fiber sayısını sipariş etmek ileride gereksiz kısıt yaratabilir.

Öte yandan gereğinden çok yüksek kapasite de kablo çapını, ek sayısını, splice closure kapasitesini ve toplam maliyeti artırabilir.

Hedef, maksimum fiber sayısı değil; ağın ekonomik ömrü boyunca yeterli kapasitedir.

Aktif Fiber ve Yedek Fiber Nedir?

Kurulu kablodaki bütün fiberlerin ilk günden aktif olması gerekmez.

Proje ekibi kullanılmayan fiberleri şu amaçlarla ayırabilir:

• Gelecekteki kapasite artışı
• Acil durum yedeği
• Yeni hizmetler
• Yeni network operatörleri
• Redundant bağlantılar
• Teknoloji yükseltmeleri
• Dark fiber kiralama veya rezervi

Böylece yedek fiberler, birkaç yıl sonra aynı güzergâhta tamamen yeni bir kablo çekme ihtimalini azaltabilir.

Ne Kadar Yedek Fiber Bırakılmalı?

Her proje için geçerli tek bir yüzde bulunmaz.

Örneğin küçük ve fiziksel olarak sabit bir endüstriyel tesis gelecekte sınırlı büyüme bekliyorsa düşük bir rezerv yeterli olabilir. Buna karşılık belediye, metro, FTTX veya telekom omurgaları uzun yıllar boyunca önemli kapasite artışı yaşayabilir.

Bu nedenle yedek kapasite planında şu kriterleri hesaba katın:

• Ağın tahmini hizmet ömrü
• Yeni kablo çekmenin gelecekteki maliyeti
• Kanal veya boru kapasitesi
• Abone büyümesi
• Yeni network branch’leri
• Planlanan yeni saha dolapları
• Dark fiber stratejisi

Özellikle kazı ve altyapı maliyetinin yüksek olduğu güzergâhlarda ilk kurulumda bir miktar ekstra fiber kapasitesi satın almak, birkaç yıl sonra yeniden inşaat yapmaktan çok daha ekonomik olabilir.

12 Core Fiber Optik Kablo Nedir?

12 core fiber optik kablo 12 ayrı optik fiber içerir. Bu kapasite, çok büyük omurga kablolarının çap ve sonlandırma karmaşıklığını oluşturmadan önemli bağlantı esnekliği sağlar.

Tipik kullanım alanları arasında şunlar yer alır:

• Küçük endüstriyel Ethernet bağlantıları
• Binalar arası bağlantılar
• Küçük kampüs ağları
• CCTV omurgaları
• Güvenlik sistemleri
• Yerel telekom erişim hatları
• Küçük FTTX dağıtım bölümleri
• Demiryolu saha bağlantıları

Basit duplex mimaride 12 fiber altı bağımsız fiber çifti sunar.

12 Fiber Ne Zaman Yeterlidir?

Güzergâh sınırlı sayıda noktaya hizmet ediyorsa ve gelecekteki büyüme tahmin edilebiliyorsa 12 fiber güçlü bir seçenek oluşturur.

Örneğin iki üretim binası arasında başlangıçta iki duplex Ethernet hattı kullanan bir tesis, kalan fiberleri CCTV, access control veya gelecekteki bağlantılar için ayırabilir.

12 Fiber Ne Zaman Yetersiz Kalır?

Tek güzergâh çok sayıda alt ağı toplamaya başladığında 12 fiber kısa sürede sınıra yaklaşabilir.

Özellikle şu koşullarda 24 veya 48 fibere geçmeyi düşünün:

• Çok sayıda bina
• Hızlı kapasite büyümesi
• Birden fazla network işletmecisi
• Yüksek redundancy ihtiyacı
• Geniş dark fiber rezervi
• Yeni güzergâh kurmanın yüksek maliyeti

24 Core Fiber Optik Kablo Nedir?

24 fiberli kablo, 12 fibere göre fiziksel optik yol kapasitesini iki katına çıkarır. Buna rağmen yüksek kapasiteli omurga ürünlerine kıyasla nispeten yönetilebilir bir yapı sunar.

24 fiber özellikle şu projelerde güçlü bir denge oluşturur:

• Ticari bina omurgaları
• Endüstriyel tesisler
• Kampüs ağları
• FTTX erişim sistemleri
• Ulaşım altyapıları
• Utility haberleşmesi
• Küçük aggregation güzergâhları

Basit duplex mimaride 24 fiber 12 fiber çifti sağlar.

12 ve 24 Core Fiber Optik Kablo Farkı

Temel fark fiziksel fiber kapasitesidir. Ancak fiber sayısının iki katına çıkması, kablo çapının da iki katına çıkacağı anlamına gelmez.

Dış çap üzerinde şu unsurlar da önemli rol oynar:

• Loose tube çapı
• Tüp başına fiber sayısı
• Tüp sayısı
• Mukavemet elemanı
• Su bloklama sistemi
• Zırh
• Dış kılıf kalınlığı

Bu nedenle bazı ürün ailelerinde 12’den 24 fibere geçiş, fiziksel kablo boyutunda sınırlı bir artışla önemli kapasite avantajı sağlayabilir.

48 Core Fiber Optik Kablo Nedir?

48 fiberli kablo, küçük erişim hatları ile yüksek kapasiteli omurgalar arasında önemli bir ara kapasite sunar.

Tipik kullanım alanları şunlardır:

• Telekom dağıtım ağları
• Orta ölçekli FTTX sistemleri
• Kampüs omurgaları
• Demiryolu haberleşmesi
• Havalimanı altyapısı
• Utility ağları
• Büyük endüstriyel kampüsler
• Data center binaları arası bağlantılar

Basit duplex dağılımında 48 fiber, 24 bağımsız fiber çifti sağlar.

Ayrıca 48 fiber bazı merkezi loose tube tasarımlarında hâlâ oldukça kompakt bir yapı içinde kalabilir. Bunun yanında proje ekibi daha düzenli gruplama isterse çok tüplü konstrüksiyona da geçebilir.

24 ve 48 Core Fiber Optik Kablo Farkı

Bu seçim çoğunlukla gelecekteki aggregation ihtiyacına bağlıdır.

Örneğin proje ilk gün 16 aktif fiber kullanacaksa 24 fiberli kablo sekiz yedek fiber bırakır. Aynı güzergâhta 48 fiber seçerseniz 32 yedek fiber elde edersiniz.

Buradaki ekonomik soru şudur: Bu ilave kapasiteyi bugün satın almak mı daha ucuz, yoksa birkaç yıl sonra yeniden kablo çekmek mi?

Yeni kablo kurulumu kazı, kanal açma veya üretim duruşu gerektiriyorsa daha yüksek ilk kapasite çoğu zaman mantıklı hale gelir.

96 Core Fiber Optik Kablo Nedir?

96 fiberli kablo yüksek kapasiteli erişim ve aggregation ağlarına geçiş noktalarından biridir.

Bu seviyede çok tüplü konstrüksiyon özellikle önemli hale gelir. Üretici fiberleri merkezi mukavemet elemanı çevresindeki birden fazla PBT tüpe dağıtarak saha yönetimini kolaylaştırır.

Tipik uygulamalar şunlardır:

• Metro erişim ağları
• FTTX feeder hatları
• Telekom aggregation
• Büyük endüstriyel kampüsler
• Utility haberleşme ağları
• Demiryolu omurgaları
• Havalimanı altyapısı

Basit duplex kullanımda 96 fiber 48 fiziksel fiber çifti sunar.

48 ve 96 Core Fiber Optik Kablo Farkı

96 fiber fiziksel kapasiteyi 48 fibere göre iki katına çıkarır. Ancak en önemli fark çoğu zaman ağ üzerindeki görevdir.

48 fiber dağıtım güzergâhında yeterli olabilir. Buna karşılık birkaç dağıtım hattı aynı feeder veya backbone noktasında birleştiğinde 96 fiber daha anlamlı hale gelir.

Dolayısıyla 96 fiber çoğunlukla ağın aggregation tarafına yaklaştıkça avantaj kazanır.

144 Core Fiber Optik Kablo Nedir?

144 fiberli kablo, çok sayıda optik yolun aynı fiziksel güzergâhta ilerlediği yüksek kapasiteli omurga ve dağıtım projelerine hitap eder.

Yaygın kullanım alanları arasında şunlar bulunur:

• Metropolitan telekom ağları
• FTTX omurgaları
• Bölgesel broadband
• Yüksek yoğunluklu kampüs sistemleri
• Demiryolu telekom altyapısı
• Utility omurgaları
• Büyük sanayi tesisleri

Basit duplex mimaride 144 fiber, rezerv planlaması öncesinde 72 fiber çifti sunar.

144 Fiber Neden Çok Tüplü Yapılarda Yaygındır?

Çok tüplü tasarım, yüksek fiber sayısını saha açısından yönetilebilir gruplara böler.

Örneğin üretici 144 fiberi 12’şer fiber taşıyan 12 aktif tüp halinde organize edebilir. Ancak bu yalnızca örnek bir düzendir.

Her 144 fiber kablonun mutlaka 12 tüp kullanacağını varsaymayın. Üretici tüp çapına, ürün ailesine, kablo geometrisine ve mekanik gereksinimlere göre farklı düzenler seçebilir.

Tüp mimarisini daha ayrıntılı incelemek için tek tüplü ve çok tüplü fiber farkı rehberimizi inceleyebilirsiniz.

96 ve 144 Core Fiber Optik Kablo Farkı

144 fiber, 96 fiberli yapıya 48 ek optik yol ekler.

Bu fark özellikle bir backbone’un birkaç büyük dağıtım alanını aynı anda taşıdığı projelerde değer yaratır.

Bununla birlikte kapasite arttıkça şu operasyonel konular da büyür:

• Toplam splice sayısı
• Ek kutusu kapasitesi
• Fiber yönetimi
• Ek işçiliği
• Kablo çapı
• Makara ağırlığı
• Dokümantasyon ihtiyacı

Bu nedenle yalnızca “daha fazla yedek olsun” düşüncesiyle 144 fiber seçmeyin. Güzergâhın gerçekten bu kapasiteye ihtiyaç duyması gerekir.

288 Core Fiber Optik Kablo Nedir?

288 fiberli kablo, tek fiziksel güzergâhta çok yüksek sayıda optik yol isteyen ağlara yönelik yüksek yoğunluklu bir çözümdür.

Başlıca kullanım alanları şunlardır:

• Büyük metropolitan fiber ağları
• Yoğun FTTX feeder sistemleri
• Telekom omurga güzergâhları
• Bölgesel broadband altyapıları
• Yüksek kapasiteli utility ağları
• Büyük kampüs sistemleri
• Network aggregation

Basit duplex tahsisinde 288 fiber 144 fiziksel çift sunar. Ancak bu ölçekteki ağlar genellikle PON, BiDi veya wavelength multiplexing gibi daha gelişmiş mimariler de kullanır.

144 ve 288 Core Fiber Optik Kablo Farkı

288 fiber, fiziksel fiber kapasitesini 144’e göre iki katına çıkarır.

Bu yüksek yoğunluk, dolu veya pahalı bir kanal güzergâhında önemli avantaj yaratabilir. Tek yüksek kapasiteli kablo, birden fazla ayrı kablonun işgal edeceği kanal alanını azaltabilir.

Öte yandan yüksek fiber sayısı ağ açısından başka bir risk doğurur: tek fiziksel kabloda çok daha fazla servis yoğunlaşır.

Bu nedenle 288 fiberli bir omurga tasarlarken yalnızca kapasiteyi değil, route diversity ve fiziksel redundancy stratejisini de değerlendirin.

Yüksek Fiber Sayısı Route Redundancy Yerine Geçer mi?

Hayır.

Tek bir 288 fiberli kablo çok yüksek fiziksel kapasite sunabilir. Ancak bütün servisler aynı kanal, aynı menhol ve aynı güzergâh üzerinden ilerliyorsa tek bir kazı veya ağır fiziksel hasar çok sayıda bağlantıyı aynı anda etkileyebilir.

Kritik ağlarda gerçek redundancy şu yöntemleri gerektirebilir:

• Ayrı fiber kablolar
• Ayrı duct veya borular
• Coğrafi olarak farklı güzergâhlar
• Ring topolojisi
• Alternatif network node’ları

Dolayısıyla tek bir yüksek kapasiteli kablo, iki farklı fiziksel güzergahtaki daha düşük kapasiteli iki kablodan otomatik olarak daha güvenilir değildir.

288 Fiber Teknik Üst Sınır mıdır?

Hayır. Modern telekom altyapılarında 432 fiber ve daha yüksek yoğunluklar da bulunur.

Ancak fiber sayısı yükseldikçe proje şu konulara daha fazla dikkat etmelidir:

• Fiber yoğunluğu
• Kablo çapı
• Tüp mimarisi
• Ek kutusu kapasitesi
• Ek verimliliği
• Kanal doluluğu
• Fiber tanımlama sistemi
• Güzergâh redundancy’si

Bu nedenle 288 fiberi fiber optik kablo teknolojisinin teknik sınırı olarak değerlendirmeyin.

Core Fiber Optik Kablo ve Tek Tüplü / Çok Tüplü Yapı

Fiber Sayısı	Genellikle Değerlendirilen Yapı
12	Tek tüplü veya çok tüplü
24	Tek tüplü veya çok tüplü
48	Tek tüplü veya çok tüplü
96	Çok tüplü yapı daha fazla önem kazanır
144	Genellikle çok tüplü
288	Yüksek yoğunluklu çok tüplü yapı

Bu tablo genel bir mühendislik eğilimini gösterir; kesin bir tasarım kuralı değildir.

Üreticiler farklı tüp kapasiteleri ve kablo geometrileri kullanır. Bu nedenle satın alma ekibi gerçek ürün konstrüksiyonunu esas almalıdır.

Yüksek Fiber Sayısında Çok Tüplü Yapı Neden Avantaj Sağlar?

Çok tüplü konstrüksiyon fiberleri daha küçük gruplara ayırır. Böylece saha ekibi yüksek kapasiteli bir kabloda bütün fiberlerle aynı anda uğraşmaz.

Örneğin proje ekibi her tüpü şu amaçlardan biriyle ilişkilendirebilir:

• Belirli bina
• Network branch
• Coğrafi bölge
• Servis grubu
• Abone bölgesi
• Gelecekteki kapasite

Ayrıca loose tube yapısı fiberleri mekanik ve termal etkilerden korur.

288 Fiber Kablo İçinde Fiberler Nasıl Düzenlenir?

Tek bir zorunlu düzen yoktur.

Örneğin bir üretici 288 fiberi teorik olarak şu şekillerde organize edebilir:

• 24 tüp × 12 fiber
• 12 tüp × 24 fiber
• Üreticiye özel başka yüksek yoğunluklu düzen

Üretici tüp kapasitesini, kablo çapını, mekanik performansı ve fiber erişimini birlikte değerlendirerek iç yapıyı belirler.

Dolayısıyla “288 core” yalnızca toplam fiber sayısını belirtir; tüp sayısını tek başına açıklamaz.

Tüp Sayısı Neden Önemlidir?

Aynı toplam kapasitedeki iki kablo farklı tüp düzenleri kullanabilir.

Bu fark şu özellikleri etkileyebilir:

• Kablo dış çapı
• Fiber gruplaması
• Tüp tanımlaması
• Mid-span access
• Ek organizasyonu
• Mekanik denge
• Saha işçiliği

Bu nedenle özellikle 96, 144 ve 288 fiber için teklif isterken toplam fiber sayısının yanında tube configuration bilgisini de talep edin.

Yüksek Fiber Sayısında Renk Kodlama

Fiber sayısı arttıkça doğru tanımlama kritik hale gelir.

Üreticiler farklı sistemleri birlikte kullanabilir:

• Renkli fiberler
• Renkli loose tube’lar
• Ring marking
• Bundle tanımlaması
• Numaralandırma

Örneğin 12 renkli fiber dizisi, yüksek kapasiteli kablolarda temel organizasyon bloğu olarak tekrar edebilir. Tüp rengi veya ek işaretleme ise hangi 12’li grubun seçildiğini gösterir.

Böylece teknisyen yüksek yoğunluklu bir ek kutusunda belirli fiberi sistematik biçimde bulabilir.

Core Fiber Optik Kablo ile Single Mode veya Multimode İlişkisi

Fiber sayısı, fiber tipini belirlemez.

12, 24, 48, 96, 144 veya 288 fiberli bir konstrüksiyon proje ihtiyacına göre uygun single mode veya multimode optik fiber kullanabilir.

Tek mod tarafında yaygın seçenekler şunlardır:

• G.652.D
• G.657.A1
• G.657.A2

Uzun mesafeli telekom, metro ve FTTX ağlarında single mode daha yaygın seçimdir. Buna karşılık daha kısa enterprise, endüstri veya data center bağlantılarında multimode fiberler de kullanılabilir.

Optik fiber türünü seçerken single mode ve multimode farkı ile G.652D, G.657A1 ve G.657A2 karşılaştırmasını inceleyebilirsiniz.

12–288 Core Fiber Optik Kablo ve FTTX Ağları

FTTX mimarisi fiber kapasitesini point-to-point ağlardan farklı biçimde kullanabilir.

PON sistemleri splitter kullanarak tek feeder fiberini birden fazla aboneye dağıtır. Dolayısıyla her abone için santralden eve kadar ayrı bir fiber tahsis etmek zorunlu değildir.

Buna rağmen FTTX ağları şu ihtiyaçlar için önemli fiber kapasitesi ister:

• Feeder hatları
• Dağıtım bölgeleri
• Birden fazla PON portu
• Redundancy
• Gelecekteki aboneler
• Kurumsal bağlantılar
• Dark fiber rezervi

Bu nedenle fiber sayısı, subscriber tarafına yaklaştıkça azalabilir; çok sayıda dağıtım alanı omurgaya doğru birleştiğinde ise artabilir.

12/24/48 Fiber FTTX Dağıtımı

Daha düşük ve orta kapasite seçenekleri aboneye yakın dağıtım noktalarında verimli çalışabilir.

Örneğin ağ topolojisine göre 12 fiber küçük bir branch’e hizmet ederken 24 fiber daha fazla yedek kapasite sunabilir. Birkaç dağıtım bölgesi birleştiğinde 48 fiber güçlü bir ara aggregation seçeneği oluşturabilir.

96/144/288 Fiber FTTX Omurgası

Aggregation ve feeder tarafına yaklaştıkça yüksek fiber sayısı daha anlamlı hale gelir.

96, 144 veya 288 fiber şu ihtiyaçları aynı güzergâhta taşıyabilir:

• Çok sayıda PON feeder grubu
• Gelecekteki abone artışı
• Kurumsal bağlantılar
• Transport devreleri
• Redundant fiberler
• Dark fiber rezervi

Telekom Omurgasında Kaç Fiber Seçilmeli?

Telekom backbone güzergâhlarında yeni kablo çekme maliyeti genellikle yüksektir. Bu nedenle proje ekipleri gelecekteki kapasiteyi erken aşamada planlar.

Tek bir omurga aynı anda şu hizmetleri taşıyabilir:

• FTTX trafiği
• Mobil backhaul
• Kurumsal devreler
• Kamu ağları
• Ulaşım haberleşmesi
• Wholesale dark fiber

Sonuç olarak 96, 144 ve 288 fiber uzun vadeli kapasite açısından güçlü seçenekler oluşturur.

Metro Ağlarında 144 ve 288 Fiber

Metropolitan ağlarda mesafe kadar node ve branch yoğunluğu da önem taşır.

Örneğin 144 veya 288 fiberli bir kablonun bazı fiberleri belirli ara noktalarda ayrılırken geri kalan fiberler güzergâh boyunca devam edebilir.

Bu nedenle yüksek kapasiteli metro ağlarında tube organization ve mid-span access tasarımı büyük önem taşır.

Kuru çekirdek veya jel dolgulu yapıların saha erişimine etkisini kuru ve jel dolgulu fiber karşılaştırmasında inceleyebilirsiniz.

Data Center Ağlarında Fiber Sayısı

Data center altyapıları çok yüksek fiber yoğunluğu isteyebilir. Ancak dış ortam omurga kablosu ile bina içindeki high-density connectivity aynı konstrüksiyon değildir.

Örneğin iki ayrı data center binasını 96 veya 144 fiberli loose tube kablo bağlayabilir. Buna karşılık bina içi ekipman alanında proje MPO/MTP, ribbon, pre-terminated veya farklı yüksek yoğunluklu sistemler kullanabilir.

Dolayısıyla yalnızca yüksek fiber sayısına bakarak dış ortam loose tube kabloyu data center’ın her noktasında kullanmayın.

Endüstriyel Ağlarda Kaç Fiber Yeterli?

Endüstriyel tesisler genellikle büyük kamu telekom ağlarından daha az fiber kullanır. Ancak tek backbone üzerinde birçok operasyonel sistem bulunabilir:

• Industrial Ethernet
• SCADA
• CCTV
• Access control
• Proses otomasyonu
• Bina yönetimi
• Yangın ve güvenlik sistemleri

Küçük bir tesis hattında 12 veya 24 fiber yeterli olabilir. Büyük bir endüstriyel kampüste ise 48 veya 96 fiber gelecekteki genişleme için daha güçlü bir kapasite sunabilir.

Demiryolu Ağlarında Fiber Sayısı

Demiryolu güzergâhları uzun mesafeler boyunca çok sayıda istasyon ve saha noktası içerir.

Fiber altyapı şu sistemlere hizmet edebilir:

• Sinyalizasyon
• Telekomünikasyon
• CCTV
• Yolcu bilgilendirme
• SCADA
• Biletleme
• İstasyon LAN sistemleri

Bu nedenle ortak bir railway backbone üzerinde fiber talebi hızla artabilir.

Ayrıca yedek fiberler gelecekteki sinyalizasyon ve telekom yükseltmeleri için önemli stratejik kapasite oluşturur.

Havalimanlarında Fiber Sayısı

Havalimanları birbirinden uzaktaki çok sayıda bina ve operasyonel sistemi aynı fiber altyapısında birleştirir.

Örneğin fiber ağı şu noktaları bağlayabilir:

• Terminaller
• Kontrol tesisleri
• Güvenlik sistemleri
• Bagaj altyapısı
• Otoparklar
• Data center’lar
• Airfield sistemleri

Bu nedenle orta ve büyük havalimanlarında 48, 96, 144 veya daha yüksek kapasite ihtiyacı ortaya çıkabilir.

Utility Ağlarında Fiber Sayısı

Elektrik, su ve diğer utility işletmeleri fiberi haberleşme, koruma, SCADA ve operasyonel izleme için kullanır.

Küçük bir trafo merkezi bağlantısında 12 veya 24 fiber yeterli olabilir. Buna karşılık bölgesel utility backbone 48, 96 veya 144 fiber gerektirebilir.

Dolayısıyla doğru kapasiteyi utility ağındaki hiyerarşi belirler.

Daha Fazla Fiber Kablo Çapını Artırır mı?

Genellikle fiber sayısı arttıkça üretici daha fazla optik fiber veya daha fazla loose tube için fiziksel alan ayırır. Bu nedenle dış çap da büyüyebilir.

Ancak ilişki doğrusal değildir.

Dış çap üzerinde ayrıca şu unsurlar etkili olur:

• Tüp başına fiber sayısı
• Tüp çapı
• Merkezi mukavemet elemanı
• Su bloklama yöntemi
• Glass yarn veya aramid
• Koruge çelik bant
• SWA
• İç ve dış kılıf

Örneğin ETK’nın kanal tipi fiber optik kablo portföyü 2’den 288 fibere kadar farklı kapasite seçenekleri sunar. Ancak doğru çapı genel kategori bilgisinden değil, sipariş edeceğiniz ürünün gerçek datasheet’inden alın.

Yer altı ve duct seçeneklerini kanal tipi fiber optik kablolar kategorisinde inceleyebilirsiniz.

Yüksek Fiber Sayısı Kablo Ağırlığını Artırır mı?

Fiber sayısı artarken kablo çekirdeği de büyüyebilir. Ancak optik fiberlerin kendisi toplam kablo ağırlığının yalnızca bir bölümünü oluşturur.

Özellikle çelik zırh, çift kılıf ve ağır mekanik koruma katmanları ağırlık üzerinde çok daha büyük etki yaratabilir.

Bu nedenle aynı 144 fiber kapasitesindeki iki farklı kablo, farklı zırh ve kılıf yapıları nedeniyle ciddi ağırlık farkı gösterebilir.

Metalik koruma seçeneklerini karşılaştırmak için koruge çelik bant ve SWA fiber optik kablo farkı rehberimizi inceleyebilirsiniz.

Fiber Sayısı ile Su Bloklama Sistemi İlişkili midir?

Doğrudan değil.

12 fiberli veya 288 fiberli bir kablo projeye göre jel dolgulu, kuru çekirdek veya tamamen kuru su bloklama yaklaşımı kullanabilir.

Dolayısıyla fiber kapasitesi ile su koruma teknolojisini iki ayrı mühendislik kararı olarak ele alın.

Core Fiber Optik Kablo ve IEC 60794

Fiber sayısı ne olursa olsun bitmiş kablo optik, geometrik, mekanik ve çevresel gereksinimleri karşılamalıdır.

IEC 60794 ailesi optik fiber kablolar için ortak teknik çerçeve sunar. Güncel IEC 60794-1-1, optik kabloların geometrik, iletim, malzeme, mekanik, yaşlanma ve çevresel özellikleri için genel gereksinimleri tanımlar.

Resmî standardı IEC 60794-1-1:2023 sayfasında inceleyebilirsiniz.

Bu nedenle RFQ’da yalnızca fiber sayısını belirtmeyin. Çekme, ezilme, bükülme, sıcaklık ve su penetrasyonu gibi gerekli test kriterlerini de tanımlayın.

Core Fiber Optik Kablo Seçim Tablosu

Proje İhtiyacı	İlk Değerlendirilecek Kapasite
Küçük endüstriyel bağlantı	12 fiber
Bina / küçük kampüs omurgası	12–24 fiber
Orta ölçekli kampüs veya dağıtım	24–48 fiber
Büyük FTTX dağıtımı	48–96 fiber
Aggregation veya feeder	96–144 fiber
Telekom / metro backbone	144–288 fiber
Yoğun FTTX omurgası	144–288 fiber
Çok yüksek kapasite ve sınırlı duct alanı	288 fiber veya projeye özel yüksek yoğunluk

Bu tablo yalnızca ilk mühendislik değerlendirmesi için yol gösterir. Gerçek ağ topolojisi ve kapasite hesabı nihai fiber sayısını belirlemelidir.

Core Fiber Optik Kablo Seçiminde Yapılan Hatalar

En Yüksek Fiber Sayısını Otomatik Olarak En İyi Seçenek Sanmak

Fazla fiber ek maliyet, ek işçiliği ve daha büyük closure ihtiyacı yaratabilir. Gerçek kapasite planını esas alın.

Bugünkü Aktif Fiber Sayısı Kadar Kablo Sipariş Etmek

Gelecekteki büyüme ve acil durum yedeği için makul rezerv bırakın.

Fiber Sayısını Bant Genişliğiyle Aynı Şey Sanmak

Aktif optik ekipman ve wavelength mimarisi tek bir fiberin taşıdığı kapasiteyi belirler.

Her Bağlantının İki Fiber Kullanacağını Varsaymak

BiDi ve farklı PON sistemleri tek fiberi farklı biçimde kullanabilir.

Yüksek Fiber Sayısını Gerçek Redundancy Kabul Etmek

Aynı fiziksel güzergâhtaki yüzlerce fiber tek bir fiziksel olaydan etkilenebilir.

Her 144 Fiber Kablonun 12 × 12 Tüp Düzeni Kullandığını Sanmak

Üretici farklı tube configuration seçenekleri kullanabilir.

Fiber Sayısına Bakıp Kablo Çapını Tahmin Etmek

Zırh, kılıf ve tüp geometrisi çap üzerinde büyük rol oynar.

Yalnızca Kablo Fiyatını Karşılaştırmak

Kazı, duct, closure, splice ve gelecekte yeni kablo çekme maliyetlerini de hesaba katın.

Fiber Tipini Fiber Sayısına Göre Seçmek

G.652D, G.657A1/A2 veya multimode seçimini mesafe, bükülme ve aktif sistem gereksinimleri belirler.

Ek Kutusu Kapasitesini Unutmak

144 veya 288 fiber, uygun splice tray ve closure kapasitesi ister.

RFQ’da Fiber Sayısıyla Birlikte Hangi Bilgiler Yer Almalı?

Teklif talebine yalnızca “144 core fiber cable” yazmak yeterli değildir.

RFQ içinde en azından şu bilgileri belirtin:

• Toplam fiber sayısı
• Single mode veya multimode fiber tipi
• G.652D, G.657A1/A2 veya OM sınıfı
• Tek tüplü veya çok tüplü yapı
• Tüp başına fiber sayısı
• Tüp ve fiber renk kodu
• Yedek veya dark fiber stratejisi
• Jel, kuru çekirdek veya tamamen kuru yapı
• Metalik veya dielektrik konstrüksiyon
• Koruge çelik bant, SWA veya başka mekanik koruma
• PE, HDPE veya LSZH dış kılıf
• Maksimum dış çap
• Kablo ağırlığı
• Minimum bükülme yarıçapı
• Çekme ve ezilme performansı
• Su penetrasyonu şartı
• Çalışma ve kurulum sıcaklığı
• Mid-span access ihtiyacı
• Makara boyu
• IEC 60794 test gereksinimleri
• Test raporları ve kalite dokümantasyonu

Böylece farklı üreticilerin tekliflerini aynı teknik temel üzerinde karşılaştırabilirsiniz.

ETK Kablo 12–288 Core Fiber Optik Kablo Çözümleri

ETK Kablo; telekom, FTTX, metro, demiryolu, utility, endüstri, kampüs ve data center bağlantıları için farklı fiber sayılarına sahip fiber optik kablolar üretir.

Fiber sayısını tek başına değerlendirmek yerine ETK ürün portföyünde tek tüplü, çok tüplü, kanal tipi, havai, metalik zırhlı ve metalik olmayan farklı konstrüksiyonları birlikte inceleyebilirsiniz.

Örneğin A-DQ(ZN)2Y çok tüplü fiber optik kablo, farklı tube ve fiber düzenleriyle yüksek kapasiteli ağ tasarımlarına örnek oluşturur.

Ayrıca ETK’nın kanal tipi fiber optik kablo portföyü 2 ila 288 fiber arasında farklı kapasite seçenekleri sunar. Metalik korumanın gerekli olduğu projelerde ise metalik zırhlı fiber optik kablolar farklı mekanik konstrüksiyonlar sağlar.

Genel kablo mimarileri hakkında daha geniş bilgi için fiber optik kablo çeşitleri rehberimizi inceleyebilirsiniz.

Sık Sorulan Sorular

12 core fiber optik kablo kaç fiber içerir?

12 core fiber optik kablo 12 ayrı optik fiber içerir.

24 core fiber optik kablo kaç bağlantı sağlar?

Basit duplex tahsisinde 24 fiber 12 bağımsız iki-fiber çift sağlar. BiDi veya wavelength multiplexing kullanan sistemler fiberleri farklı şekilde değerlendirebilir.

48 core fiber optik kablo ne için kullanılır?

48 fiber; kampüs, FTTX dağıtım, telekom erişim, railway ve endüstriyel backbone projelerinde orta kapasiteli güçlü bir seçenek sunar.

96 core fiber optik kablo ne için kullanılır?

96 fiber özellikle aggregation, metro erişim, büyük FTTX feeder, utility ve endüstriyel kampüs ağlarında öne çıkar.

144 core fiber optik kablo ne için kullanılır?

144 fiber yüksek kapasiteli telekom, metro, FTTX, demiryolu ve utility omurgalarında çok sayıda optik yolu aynı güzergâhta taşır.

288 core fiber optik kablo ne için kullanılır?

288 fiber yoğun FTTX, metropolitan telekom ve yüksek kapasiteli backbone altyapılarında fiber yoğunluğunu artırır.

288 fiber 144 duplex bağlantı mı sağlar?

Basit iki-fiber duplex mimaride teorik olarak evet. Ancak BiDi, PON veya WDM mimarileri fiberleri farklı biçimde kullanır.

Daha fazla fiber daha yüksek internet hızı sağlar mı?

Doğrudan hayır. Fiber sayısı fiziksel optik yol sayısını artırır. Her yolun veri hızını aktif ekipman, transceiver ve optik teknoloji belirler.

12 fiber yerine 24 fiber almak mantıklı mı?

Gelecekte kapasite artışı bekliyorsanız ve aynı güzergâha sonradan yeni kablo çekmek pahalıysa 24 fiber ekonomik avantaj sağlayabilir.

48 yerine 96 fiber seçilmeli mi?

Birden fazla dağıtım kolu aynı noktada birleşiyorsa veya uzun vadeli büyüme bekleniyorsa 96 fiber daha uygun olabilir. Ancak gerçek kapasite planını esas alın.

144 yerine 288 fiber seçmek her zaman daha iyi midir?

Hayır. 288 fiber daha yüksek kapasite sunar ancak splice, closure, dokümantasyon ve fiziksel risk yoğunluğunu da artırır.

Fiber sayısı kablo çapını belirler mi?

Fiber sayısı çapı etkiler ancak tek kriter değildir. Tube yapısı, zırh, kılıf ve mukavemet elemanları da dış çapı belirler.

144 fiber kablo kaç tüptür?

Tek bir zorunlu tüp sayısı yoktur. Örneğin üretici 12 × 12 düzeni kullanabilir ancak başka konstrüksiyonlar da mümkündür.

288 fiber kablo kaç tüptür?

Üretici 24 × 12, 12 × 24 veya farklı yüksek yoğunluklu yapılar kullanabilir. Gerçek tube configuration bilgisini datasheet’ten kontrol edin.

Yüksek fiber sayısında single mode mı kullanılır?

Telekom ve uzun mesafeli yüksek kapasiteli ağlarda single mode daha yaygındır. Ancak teknik olarak yüksek fiber sayılı multimode konstrüksiyonlar da üretilebilir.

Fiber sayısı ile core aynı şey midir?

Kablo sektöründeki ticari kullanımda “24 core” genellikle “24 optik fiber” anlamına gelir. Teknik açıdan fiber count veya fiber sayısı daha kesin bir ifadedir.

Sonuç: Kaç Core Fiber Optik Kablo Seçilmeli?

Core fiber optik kablo seçimini yalnızca bugünkü bağlantı sayısıyla sınırlandırmayın. Ağın gelecekteki büyümesini, yedek kapasiteyi, redundancy stratejisini ve fiziksel güzergâh maliyetini birlikte değerlendirin.

12 ve 24 fiber küçük ağlarda kompakt ve ekonomik seçenekler sunar. 48 fiber orta ölçekli dağıtım ve kampüs ağlarında önemli esneklik sağlar. 96 fiber aggregation tarafında daha fazla kapasite sunarken 144 ve 288 fiber yoğun telekom, metro ve FTTX omurgalarında öne çıkar.

Bununla birlikte yüksek fiber sayısı tek başına daha hızlı veya daha güvenilir ağ anlamına gelmez. Transceiver teknolojisi gerçek bant genişliğini, fiziksel route diversity ise ağın dayanıklılığını belirler.

Ayrıca fiber sayısını kablo konstrüksiyonundan bağımsız düşünmeyin. Tek veya çok tüplü yapı, fiber tipi, su bloklama sistemi, zırh, dış kılıf, splice closure ve kanal alanı nihai çözümü doğrudan etkiler.

Sonuç olarak bugünkü kapasiteyi karşılayan ve ağın ekonomik ömrü boyunca makul büyüme alanı bırakan fiber sayısını seçin. Böylece hem gereksiz kapasite maliyetinden kaçınır hem de birkaç yıl sonra aynı güzergâha yeniden kablo çekme riskini azaltırsınız.
