Koruge Çelik Bant ve SWA Fiber Optik Kablo Farkı

Koruge çelik bant SWA karşılaştırmasında temel fark, metalik zırhın kablo çekirdeğini nasıl koruduğudur. Koruge çelik bant, fiber optik kablonun çevresinde sürekli ve biçimlendirilmiş bir metal bariyer oluşturur. SWA ise kablonun çevresine galvanizli çelik teller ekler.

Her iki yapı da fiber optik kabloyu mekanik risklere karşı korur. Ancak koruma biçimleri, kablo çapı, ağırlık, esneklik, çekme performansı ve montaj davranışı farklılaşır. Bu nedenle yalnızca “hangi zırh daha güçlü?” sorusuyla seçim yapmak doğru değildir.

Genel olarak koruge çelik bant; kompakt boyut, ezilme dayanımı, darbe koruması ve kemirgen direnci gereken projelerde güçlü bir çözüm sunar. Buna karşılık SWA, güzergâh yüksek çekme kuvveti, ağır mekanik yük veya daha zorlu montaj koşulları içerdiğinde öne çıkabilir.

ETK Kablo’nun farklı konstrüksiyonlarını fiber optik kablolar ürün grubunda inceleyebilirsiniz.

Kısa cevap: Daha kompakt metalik mekanik koruma, yüksek ezilme ve kemirgen direnci istiyorsanız koruge çelik bandı değerlendirin. Daha ağır mekanik yapı ve yüksek çekme dayanımı önemliyse SWA öne çıkabilir. Bununla birlikte nihai kararı zırhın adı değil; gerçek ezilme, darbe, çekme, bükülme ve su penetrasyonu test sonuçları vermelidir.

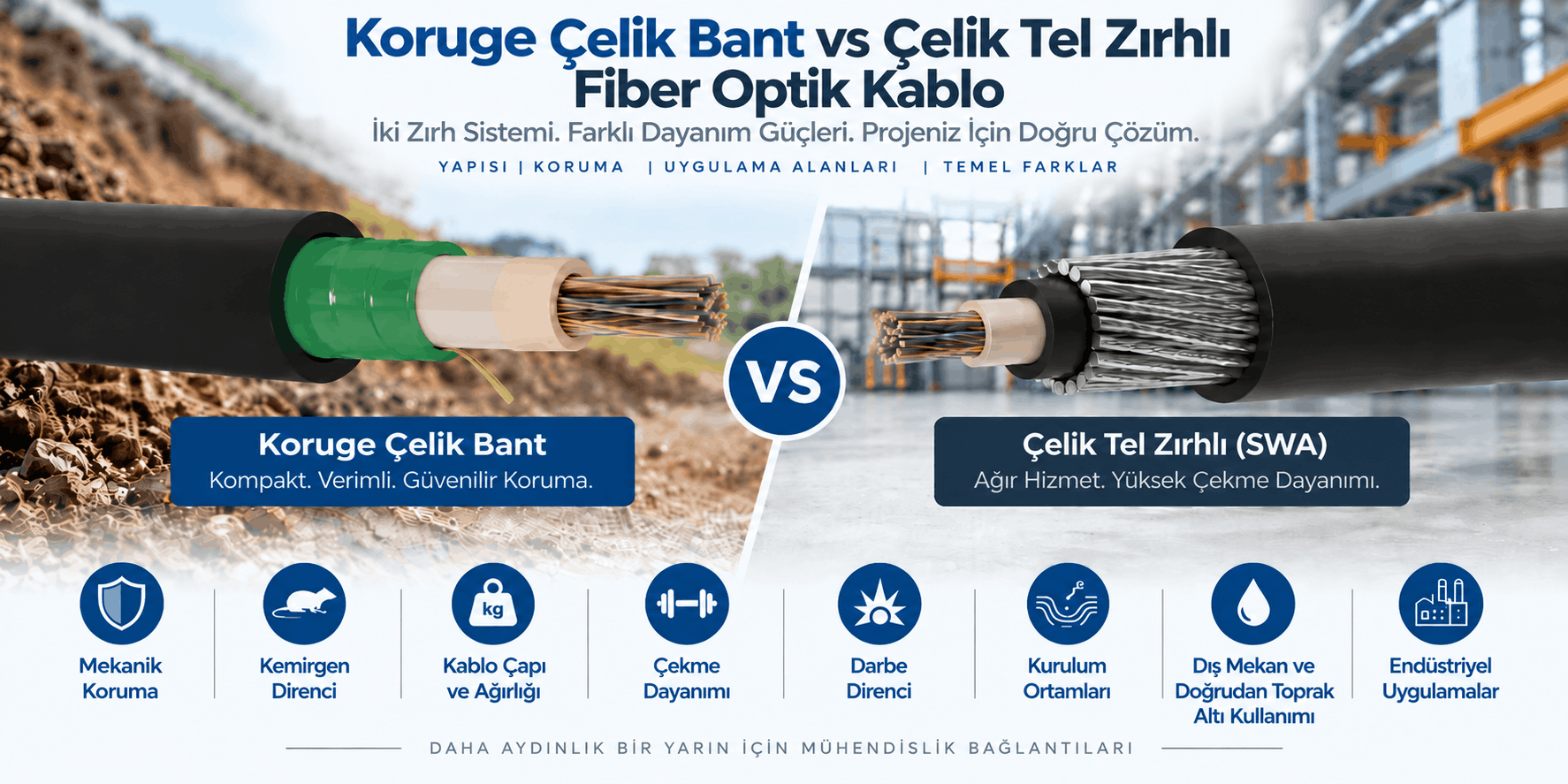

Koruge Çelik Bant SWA: Temel Karşılaştırma

Özellik	Koruge Çelik Bant	SWA
Zırh yapısı	Kablo çevresinde sürekli biçimlendirilmiş çelik bant	Kablo çevresinde galvanizli çelik teller
Yaygın kısaltma	CST	SWA
Temel avantaj	Kompakt radyal mekanik koruma	Ağır mekanik ve çekme takviyesi
Ezilme koruması	Yüksek olabilir	Yüksek olabilir
Darbe koruması	Yüksek olabilir	Yüksek olabilir
Kemirgen koruması	Güçlü fiziksel bariyer	Güçlü fiziksel bariyer
Çekme takviyesi	Sınırlı katkı	Genellikle daha yüksek potansiyel
Kablo çapı	Genellikle daha kompakt	Genellikle daha büyük
Ağırlık	Genellikle daha düşük	Genellikle daha yüksek
Esneklik	Çoğu yapıda daha avantajlı	Ağır konstrüksiyonlarda daha düşük olabilir
Tipik kullanım	Kanal, dış ortam, yer altı ve kompakt zırhlı güzergâhlar	Ağır hizmet tipi yer altı ve endüstriyel güzergâhlar

Bu tablo genel konstrüksiyon eğilimlerini gösterir. Bununla birlikte iki farklı koruge çelik bant kablo bile farklı ezilme değerleri sunabilir. Aynı durum SWA konstrüksiyonları için de geçerlidir. Dolayısıyla proje ekibi gerçek ürün datasheet’ini ve test sonuçlarını esas almalıdır.

Koruge Çelik Bant Fiber Optik Kablo Nedir?

Koruge çelik bantlı fiber optik kabloda üretici, optik kablo çekirdeğinin çevresine biçimlendirilmiş bir çelik bant sarar. Bant yüzeyindeki koruge yapı, metal katmanın kablo geometrisini takip etmesine yardımcı olur.

Böylece çelik bant, hassas fiber elemanlarla dış ortam arasında sürekli bir fiziksel bariyer oluşturur. Bu bariyer özellikle ezilme, lokal darbe ve kemirgen risklerine karşı güçlü koruma sunabilir.

Tipik bir koruge çelik bantlı fiber optik kablo şu elemanları içerebilir:

• Single mode veya multimode optik fiberler
• Merkezi veya çoklu loose tube yapısı
• Jel veya kuru su engelleme sistemi
• FRP veya başka mukavemet elemanları
• Glass yarn
• Koruge çelik bant
• PE, HDPE veya projeye özel dış kılıf

Dolayısıyla koruge çelik bant, kablonun tamamını tanımlamaz. Zırh yalnızca bütün fiber optik konstrüksiyonun bir katmanını oluşturur.

ETK Kablo’nun A-D(ZN)(SR)2Y koruge çelik bantlı fiber optik kablosu, jel dolgulu PBT tüpü, metal içermeyen mukavemet elemanlarını ve koruge çelik bandı aynı kompakt yapıda bir araya getirir.

SWA Fiber Optik Kablo Nedir?

SWA, Steel Wire Armour yani çelik tel zırh anlamına gelir. Bu konstrüksiyonda üretici fiber kablo çekirdeğinin çevresine galvanizli çelik teller uygular.

Tipik SWA fiber optik kablo şu katmanları içerebilir:

• Optik fiberler
• Loose tube’lar
• Merkezi mukavemet elemanı
• Su engelleme malzemeleri
• İç kılıf veya bedding
• Galvanizli çelik tel zırh
• PE, HDPE veya halojensiz dış kılıf

Çelik teller kablonun çevresinde güçlü bir mekanik katman oluşturur. Ayrıca uygun tasarımda uzunlamasına çekme kuvvetlerine önemli katkı verebilir.

Bu nedenle SWA, uzun çekme bölümleri, yüksek montaj gerilimi, dik güzergâhlar veya ağır endüstriyel koşullar gibi uygulamalarda avantaj sağlayabilir.

SWA konstrüksiyonunu daha ayrıntılı incelemek için SWA fiber optik kablo rehberimize bakabilirsiniz.

Koruge Çelik Bant SWA Farkı Nedir?

En temel fark metalik koruma katmanının geometrisidir.

Koruge çelik bant: Sürekli bir çelik bant bariyeri kullanır.
SWA: Çok sayıda galvanizli çelik tel kullanır.

Bu geometrik fark kablonun mekanik davranışını doğrudan etkiler.

Koruge çelik bant, fiber çekirdeğinin çevresinde ince ve sürekli bir koruma kabuğu oluşturabilir. Böylece üretici güçlü radyal korumayı nispeten küçük dış çapla birleştirebilir.

Buna karşılık SWA daha fazla çelik içerir ve daha ağır bir yapısal zırh sistemi oluşturur. Bu özellik özellikle uzunlamasına mekanik yüklerin önem kazandığı güzergâhlarda avantaj sağlayabilir.

Koruge Çelik Bant Nasıl Koruma Sağlar?

Çelik bant, kablo çekirdeğini çevreleyerek dış mekanik etkiler ile optik fiberler arasına sert bir bariyer koyar.

Bu yapı özellikle şu risklere karşı fayda sağlayabilir:

• Ezilme
• Lokal darbe
• Kemirgen saldırısı
• Toprak hareketi
• İnşaat kaynaklı fiziksel hasar
• Dış basınç

Ayrıca koruge biçim, çelik katmanın tamamen rijit bir boru gibi davranmasını engeller. Böylece kablo hem mekanik koruma hem de kullanılabilir bir bükülme davranışı elde eder.

SWA Fiber Kablo Nasıl Koruma Sağlar?

SWA’daki galvanizli çelik teller mekanik kuvveti kablo çevresine dağıtır.

Bu yapı özellikle şu koşullarda avantaj sunabilir:

• Yüksek çekme kuvveti
• Darbe
• Ezilme
• Kemirgen riski
• Zorlu kablo çekme işlemleri
• Ağır endüstriyel saha faaliyetleri

Öte yandan daha fazla çelik, kablo ağırlığını ve rijitliğini artırır. Bu nedenle yalnızca “daha ağır olduğu için daha iyi” yaklaşımı doğru değildir.

SWA, gerçek bir mekanik ihtiyacı çözmelidir. Koruge çelik bant aynı güzergâhın gereksinimlerini zaten karşılıyorsa daha ağır zırh gereksiz çap, ağırlık ve maliyet yaratabilir.

Koruge Çelik Bant SWA: Ezilme Dayanımı

Her iki metalik koruma sistemi de yüksek ezilme dayanımı sağlayabilir. Ancak performansı yalnızca zırhın adı belirlemez.

Koruge çelik bant, kablo çekirdeğinin çevresinde sürekli bir metalik katman oluşturur. Bu nedenle lokal radyal basınca karşı etkili bir yapı sunabilir.

SWA da güçlü ezilme koruması sağlayabilir. Bununla birlikte sonuç; tel çapı, zırh geometrisi, kablo çapı, iç kılıf ve diğer yapısal elemanlara bağlıdır.

Dolayısıyla mühendisler “CST mi SWA mı daha yüksek crush değeri verir?” sorusuna yalnızca zırh tipinden hareketle cevap vermemelidir.

Doğru yöntem, aynı test standardı ve aynı kabul kriteri altında ölçülen gerçek ezilme değerlerini karşılaştırmaktır.

Koruge Çelik Bant SWA: Darbe Dayanımı

Koruge çelik bant sürekli metal katman üzerinden darbeyi dağıtır. SWA ise kablo çevresindeki çelik teller aracılığıyla mekanik enerjiyi karşılar.

Ancak darbe performansını başka unsurlar da etkiler:

• Dış kılıf kalınlığı
• İç kılıf
• Kablo dış çapı
• Çelik bant kalınlığı
• SWA tel çapı
• Loose tube düzeni
• Mukavemet elemanları

Bu nedenle zırh kısaltmasından çok gerçek impact test sonucu önem taşır.

Koruge Çelik Bant SWA: Çekme Dayanımı

İki sistem arasındaki önemli farklardan biri çekme davranışında ortaya çıkar.

Koruge çelik bant öncelikle kablonun çevresinde mekanik bariyer görevi üstlenir. Bant konstrüksiyona katkı sunsa da çoğu tasarımda ana uzunlamasına mukavemet elemanı görevini üstlenmez.

Buna karşılık galvanizli çelik teller uzunlamasına mekanik dayanımı daha fazla destekleyebilir.

Bu nedenle SWA özellikle şu koşullarda öne çıkabilir:

• Uzun kablo çekme bölümleri
• Yüksek montaj çekme kuvveti
• Dik veya eğimli güzergâhlar
• Ağır endüstriyel montaj
• Mekanik açıdan zorlayıcı yer altı bölümleri

Bununla birlikte aramid ip, glass yarn, FRP ve diğer mukavemet elemanları da toplam çekme performansını etkiler.

Sonuç olarak mühendisler azami montaj çekme kuvvetini ve sürekli çalışma yükünü doğrudan datasheet üzerinden kontrol etmelidir.

Koruge Çelik Bant SWA: Kemirgen Koruması

Kemirgenler dış ortam fiber ağları için ciddi risk oluşturur. Dış kılıfın zarar görmesi zamanla optik elemanlara kadar ilerleyen fiziksel hasara yol açabilir.

Koruge çelik bant sürekli bir metalik bariyer oluşturduğu için kemirgenlerin fiber çekirdeğine ulaşmasını zorlaştırır.

SWA da sık çelik tel yapısıyla güçlü bir fiziksel engel sunar.

Dolayısıyla her iki sistem de normal zırhsız kabloya kıyasla kemirgen riskini önemli ölçüde azaltabilir. Ancak zırh seçimini yalnızca bu kriter üzerinden yapmayın. Güzergâhın çekme, ezilme, çap ve montaj gereksinimlerini de hesaba katın.

Koruge Çelik Bant ve SWA Kablo Çapı

Koruge çelik bant çoğu tasarımda daha kompakt bir metalik koruma sistemi oluşturur.

Üretici çelik bandı kablo çekirdeğinin veya uygun alt katmanın çevresine nispeten ince bir katman halinde sarabilir. Buna karşılık SWA konstrüksiyonu çoğu zaman şu katmanları ister:

• Uygun iç yapı
• İç kılıf veya bedding
• Çelik tel katmanı
• Dış kılıf

Bunun sonucunda SWA kablonun dış çapını daha fazla artırabilir.

Özellikle kanal çapının sınırlı olduğu telekom altyapılarında bu fark önemli hale gelir. Küçük dış çap aynı kanalda daha verimli doluluk oranı ve daha rahat çekme sağlayabilir.

Dış Çap Fiber Projesinde Neden Önemlidir?

Kablo çapı yalnızca malzeme maliyetini etkilemez. Aynı zamanda bütün montaj sistemini etkiler.

Dış çap şu kriterlerle doğrudan ilişkilidir:

• Kanal doluluk oranı
• Kablo çekme işlemi
• Minimum bükülme yarıçapı
• Gland ölçüsü
• Makara kapasitesi
• Depolama alanı
• Nakliye
• Ek odası ve menhol alanı

Dolayısıyla projede gerekenden daha ağır zırh kullanmak, mekanik korumayı artırırken montaj tarafında yeni problemler oluşturabilir.

Koruge Çelik Bant SWA: Ağırlık Karşılaştırması

Koruge çelik bant, benzer ağır SWA konstrüksiyonuna göre genellikle daha düşük çelik miktarı kullanır.

SWA ise kablo çevresinde tam bir galvanizli tel katmanı oluşturduğu için toplam metal miktarını artırabilir.

Daha yüksek ağırlık şu alanları etkiler:

• Makara ağırlığı
• Nakliye maliyeti
• Forklift ihtiyacı
• Manuel taşıma
• Kablo çekme kuvveti
• Kablo tavası yükü
• Montaj süresi

Bu nedenle koruge çelik bant gerekli mekanik testleri karşılıyorsa daha ağır SWA yapısı projeye gereksiz lojistik yük getirebilir.

Koruge Çelik Bant SWA: Esneklik

Kompakt çelik bant konstrüksiyonu çoğu durumda ağır SWA tasarımından daha kolay yönlendirilebilir.

Ancak yalnızca zırh tipine bakarak kesin esneklik sonucu çıkarmayın. Şu parametreler de bükülme davranışını etkiler:

• Kablo dış çapı
• İç ve dış kılıf sayısı
• Loose tube mimarisi
• Çelik tel çapı
• Çelik bant kalınlığı
• Mukavemet elemanları
• Dış kılıf malzemesi

Bu nedenle minimum bükülme yarıçapını her zaman gerçek ürün datasheet’inden alın.

SWA Her Zaman Daha Büyük Bükülme Yarıçapı mı İster?

Kesin bir kural olarak hayır.

Bununla birlikte ağır zırh ve daha büyük kablo çapı çoğu tasarımda bükülme için daha fazla fiziksel alan gerektirir.

Bu fark özellikle şu güzergâhlarda önem kazanır:

• Dar menholler
• Küçük çaplı kanallar
• Kompakt ekipman alanları
• Keskin güzergâh dönüşleri
• Sınırlı kablo odaları

Dolayısıyla satın alma aşamasından önce güzergâh geometrisini kontrol edin.

Koruge Çelik Bant SWA: Doğrudan Gömme Uygulamaları

Her iki zırh sistemi de uygun tam kablo tasarımıyla doğrudan toprak altı uygulamalarında görev yapabilir.

Koruge çelik bant özellikle şu risklerin öne çıktığı güzergâhlarda güçlü çözüm sunabilir:

• Toprak basıncı
• Kemirgenler
• Ezilme
• Lokal darbe
• Normal yer altı mekanik yükleri

Buna karşılık aynı güzergâh yüksek çekme yükü veya daha ağır mekanik koşullar içeriyorsa SWA daha uygun hale gelebilir.

Ancak “zırhlı” kelimesi tek başına doğrudan gömme uygunluğu anlamına gelmez. Üretici bütün kabloyu yer altı çevresine göre tasarlamalıdır.

Zırh Su Engellemenin Yerini Tutar mı?

Hayır. Bu nokta yer altı fiber projelerinde kritik önem taşır.

Koruge çelik bant mekanik bariyer oluşturur. SWA da mekanik dayanımı artırır. Ancak iki sistem de tek başına kablo boyunca su ilerlemesini durdurmaz.

Üretici su kontrolü için farklı sistemler kullanabilir:

• Tiksotropik jel
• Su şişen iplik
• Su şişen bant
• Kuru su engelleme sistemi
• Sızdırmaz loose tube yapısı

Dolayısıyla yer altı şartnamesinde mekanik zırh ile su engelleme sistemini iki ayrı gereksinim olarak yazın.

Dış Kılıf Neden Hâlâ Önemlidir?

Metalik zırh kablonun içinde yer alır. Dış kılıf ise metal katmanla çevresel ortam arasındaki ana bariyeri oluşturur.

PE veya HDPE dış kılıf uygun tasarımda şu risklere karşı koruma sağlar:

• Nem
• UV ışınları
• Aşınma
• Toprak ve çevresel temas
• Belirli kimyasal etkiler

Dış kılıf ciddi şekilde zarar görürse metalik zırh çevreye açık hale gelebilir. Bu nedenle korozyon riski bulunan projelerde yalnızca çelik katmanı değil, tüm kılıf sistemini değerlendirin.

Koruge Çelik Bant ve SWA Korozyona Uğrar mı?

Her iki sistem de çelik içerir. Dolayısıyla metal çevreyle doğrudan temas ederse korozyon riski ortaya çıkabilir.

Sağlam dış kılıf normal kullanımda zırhı çevreden ayırır. Buna rağmen agresif kimyasal ortam, tuzlu su, hasarlı kılıf veya uzun süreli nem maruziyeti proje açısından ayrıca değerlendirme ister.

Metalik elemanları tamamen ortadan kaldırmak gerektiğinde proje ekibi uygun bir dielektrik konstrüksiyona yönelebilir.

Metalik Olmayan Zırh Ne Zaman Daha Doğru Olur?

Koruge çelik bant ve SWA güçlü mekanik çözümler sunar; ancak her proje metalik zırh istemez.

Özellikle yüksek gerilim hatlarının yakınında, elektriksel izolasyonun kritik olduğu güzergâhlarda veya metal içermeyen konstrüksiyon talep eden projelerde dielektrik takviye sistemleri daha uygun olabilir.

Aramid ip, glass yarn ve FRP gibi elemanlar mekanik performansa katkı sağlayabilir.

Bununla birlikte yalnızca zırh katmanının metal içermemesi bütün kabloyu “all-dielectric” yapmaz. Merkezi mukavemet elemanı ve diğer katmanları da kontrol edin.

Koruge Çelik Bant SWA ve Fiber Tipi

Zırh seçimi ile optik fiber tipi birbirinden ayrı kararlardır.

Koruge çelik bant veya SWA konstrüksiyonu şu fiberlerle birlikte tasarlanabilir:

• G.652.D
• G.657.A1
• G.657.A2
• OM1
• OM2
• OM3
• OM4
• OM5

Zırh, fiberin optik bant genişliğini veya temel zayıflama sınıfını yükseltmez. Optik ağ tasarımı fiber tipini; mekanik saha koşulları ise zırh sistemini belirler.

Fiber seçeneklerini daha geniş açıdan görmek için fiber optik kablo çeşitleri rehberimizi inceleyebilirsiniz.

Zırh Optik Performansı Artırır mı?

Hayır. Çelik bant veya çelik tel, fiberin doğal optik zayıflamasını azaltmaz ve bant genişliğini artırmaz.

Zırhın görevi optik elemanları fiziksel hasardan korumaktır. Böylece kablo çevresel stres altında fiber geometrisini ve bütünlüğünü daha iyi koruyabilir.

Dolayısıyla mekanik koruma optik performansı doğrudan yükseltmez; optik sistemin tasarlanan performansı korumasına yardımcı olur.

Tek Tüplü ve Çok Tüplü Kablolarda Zırh Seçimi

Hem merkezi loose tube hem de multi loose tube mimarisi koruge çelik bant veya farklı zırh sistemleri taşıyabilir.

Tek tüplü yapı orta fiber sayılarında kompakt çözüm sunabilir. Çok tüplü yapı ise yüksek fiber sayılarında fiberleri birden fazla tanımlanabilir tüpe dağıtır.

Bu nedenle tüp mimarisi ile zırh sistemini iki ayrı mühendislik kararı olarak ele alın.

Bu konuyu ayrıntılı olarak tek tüplü ve çok tüplü fiber farkı rehberimizde karşılaştırabilirsiniz.

Kanal Uygulamasında Koruge Çelik Bant mı SWA mı?

Koruyucu kanal zaten kabloyu birçok dış mekanik etkiden ayırır. Bu nedenle her duct güzergâhı ağır SWA gerektirmez.

Dar kanal çapı, uzun çekme mesafesi ve toplam kablo ağırlığı önemliyse kompakt koruge çelik bant yapısı avantaj sağlayabilir. Buna karşılık güzergâh çok yüksek çekme kuvveti yaratıyorsa SWA dahil daha ağır mekanik seçenekleri değerlendirmek gerekebilir.

Kanal içinde çalışan fiber çözümlerini kanal tipi fiber optik kablolar kategorisinde inceleyebilirsiniz.

Telekom Altyapısında Koruge Çelik Bant mı SWA mı?

Standart yer altı telekom omurgalarında kompakt boyut, makara kapasitesi, kanal doluluk oranı ve kemirgen koruması önemli kriterlerdir.

Bu nedenle koruge çelik bant birçok klasik dış ortam telekom projesinde etkili bir denge sunar.

Buna karşılık ağır sanayi sahasından geçen bir telekom güzergâhı daha yüksek mekanik yük ve çekme gerilimi yaratabilir. Böyle bir durumda mühendisler SWA’yı daha güçlü şekilde değerlendirebilir.

Demiryolu Projelerinde Koruge Çelik Bant ve SWA

Demiryolu güzergâhları fiber kabloları titreşim, kemirgen, dış ortam, bakım faaliyetleri ve mekanik stres gibi farklı risklerle karşı karşıya bırakabilir.

Koruge çelik bant kompakt yapıyla güçlü radyal koruma sunabilir. SWA ise daha ağır mekanik koşullar ve yüksek çekme yükleri için avantaj sağlayabilir.

Ancak demiryolu projesi zırh dışında yangın performansı, kılıf malzemesi, elektromanyetik ortam, çekme dayanımı ve ilgili ulusal veya proje standartlarını da tanımlamalıdır.

Endüstriyel Tesiste Koruge Çelik Bant mı SWA mı?

Ağır sanayi tesisleri mekanik risk açısından telekom kanal projelerinden farklı koşullar yaratabilir.

Kablo açık tavada, ekipman alanında veya yoğun bakım faaliyetlerinin bulunduğu güzergâhta ilerliyorsa daha güçlü fiziksel koruma ihtiyacı ortaya çıkabilir.

SWA bu tür ağır güzergâhlarda avantaj sunabilir. Ancak koruge çelik bant gerçek test değerleriyle projedeki mekanik gereksinimi zaten karşılıyorsa daha kompakt çözüm ekonomik ve operasyonel açıdan daha uygun olabilir.

IEC 60794 Mekanik Testleri Neden Önemlidir?

Zırh seçimini yalnızca CST veya SWA ifadesine göre yapmayın. Fiber optik kablonun gerçek mekanik performansını standardize edilmiş testler gösterir.

IEC 60794 ailesindeki mekanik testler şu performans alanlarını değerlendirmeye yardımcı olur:

• Çekme
• Ezilme
• Darbe
• Burulma
• Tekrarlı bükülme
• Diğer mekanik zorlanmalar

IEC’nin resmi IEC 60794-1-21 mekanik test yöntemleri sayfası, optik kablolar için mekanik performans testlerinin çerçevesini açıklar.

Dolayısıyla bir projede yalnızca “SWA” veya “corrugated steel tape” yazmak yerine gerekli mekanik test seviyelerini de belirtin.

Ezilme Test Değeri Neden Önemlidir?

İki koruge çelik bant kablo aynı ezilme performansını vermek zorunda değildir. Aynı şekilde iki SWA kablo da farklı sonuçlar gösterebilir.

Performansı şu tasarım parametreleri etkiler:

• Çelik bant kalınlığı
• SWA tel çapı
• Kablo dış çapı
• İç kılıf
• Mukavemet elemanları
• Loose tube yapısı

Bu nedenle RFQ’da yalnızca zırh tipini değil, beklenen crush performansını ve ilgili test metodunu da tanımlayın.

Çekme Test Değeri Neden Önemlidir?

Montaj sırasında yüksek çekme kuvveti fiberlerde istenmeyen gerilme yaratabilir. Kablo dışarıdan sağlam görünse bile aşırı çekme optik performansı etkileyebilir.

Satın alma ekibi en azından şu değerleri kontrol etmelidir:

• Azami montaj çekme kuvveti
• Azami sürekli çalışma yükü
• İzin verilen fiber strain
• Önerilen çekme yöntemi

Zorlu güzergâhlarda bu veriler zırhın isminden daha önemli hale gelebilir.

Koruge Çelik Bant SWA: Maliyet Karşılaştırması

Zırh sistemi hem kablo fiyatını hem de montaj maliyetini etkiler.

Koruge çelik bant çoğu ağır SWA tasarımına göre daha az çelik kullanır. Bu nedenle uygun projelerde daha düşük ağırlık ve daha kompakt boyutla ekonomik avantaj sağlayabilir.

SWA maliyetini şu unsurlar artırabilir:

• Daha fazla çelik
• Daha büyük dış çap
• Daha yüksek ağırlık
• İç kılıf veya bedding
• Daha ağır makara
• Daha güçlü çekme ekipmanı
• Daha fazla montaj işçiliği

Öte yandan güzergâh gerçekten SWA seviyesinde mekanik performans istiyorsa daha hafif bir kablo seçmek uzun vadede onarım ve kesinti maliyetini yükseltebilir.

Bu nedenle toplam yaşam döngüsü maliyetine bakın.

Koruge Çelik Bant SWA: Montaj Maliyeti

Kablo metraj fiyatı iki seçenek arasındaki toplam farkı tek başına göstermez.

Daha ağır SWA konstrüksiyonu daha büyük makara, forklift kapasitesi, nakliye ağırlığı ve çekme ekipmanı isteyebilir.

Buna karşılık kompakt CST yapısı uzun altyapı projelerinde lojistiği ve montajı kolaylaştırabilir.

Dolayısıyla satın alma ekibi hem kablo fiyatını hem de sahaya kurulmuş toplam maliyeti karşılaştırmalıdır.

Koruge Çelik Bant mı SWA mı Seçilmeli?

Proje Koşulu	İlk Değerlendirilecek Yapı	Neden?
Kompakt zırhlı kablo gerekiyor	Koruge çelik bant	Nispeten ince sürekli metalik bariyer
Yüksek kemirgen riski	CST veya SWA	Her ikisi de güçlü fiziksel bariyer sunabilir
Yüksek radyal ezilme riski	CST veya test edilmiş SWA	Gerçek crush değerini karşılaştırın
Yüksek çekme gereksinimi	SWA	Çelik teller uzunlamasına takviyeye daha fazla katkı verebilir
Sınırlı kanal çapı	Koruge çelik bant	Genellikle daha kompakt yapı
Ağır endüstriyel güzergâh	SWA	Daha ağır mekanik yapı
Standart yer altı telekom güzergâhı	Koruge çelik bant	Çap ve koruma arasında güçlü denge
Uzun ve zor kablo çekimi	SWA’yı değerlendirin	Çekme performansı daha kritik hale gelir
Metal içermeyen yapı gerekiyor	Hiçbiri	Dielektrik konstrüksiyon gerekir
Yoğun su riski	Her iki zırh + uygun su engelleme	Zırh tek başına su koruması sağlamaz

Koruge Çelik Bant ve SWA Seçiminde Yapılan Hatalar

SWA’yı Her Zaman Daha İyi Kabul Etmek

Daha ağır zırh her projede daha iyi çözüm oluşturmaz. CST mekanik gereksinimleri karşılıyorsa SWA gereksiz çap, ağırlık ve maliyet yaratabilir.

Koruge Çelik Bandı Zayıf Zırh Sanmak

Koruge çelik bant uygun tasarımda yüksek ezilme, darbe ve kemirgen koruması sunabilir.

Yalnızca Zırhın Kalınlığına Bakmak

Tüm kablo yapısı mekanik performansı etkiler. Loose tube, mukavemet elemanı, kılıf ve kablo çapını da karşılaştırın.

SWA’nın Su Geçirmezlik Sağladığını Düşünmek

Çelik teller mekanik koruma sağlar. Su penetrasyonunu jel, su şişen bant veya başka water-blocking sistemi kontrol eder.

Koruge Çelik Bandın Su Engelleme Katmanı Olduğunu Varsaymak

Metalik bant su bariyerine katkı sağlayabilecek bir katman olsa bile proje boyunca su ilerlemesini kontrol eden özel sistemi ayrıca doğrulayın.

Direct Burial İçin Yalnızca “Armoured” Yazmak

Toprağa gömme; ezilme, nem, darbe, kemirgen, çekme ve kılıf performansını birlikte gerektirir. Tam konstrüksiyonu tanımlayın.

SWA’nın Her Zaman Daha Yüksek Crush Değeri Verdiğini Varsaymak

Gerçek test sonucunu tel çapı ve tüm kablo konstrüksiyonu belirler.

CST’nin Yüksek Çekme Kuvveti İçin SWA ile Aynı Olduğunu Düşünmek

Uzunlamasına çekme performansında SWA daha güçlü avantaj sağlayabilir. Ancak nihai kararı gerçek tensile değeri vermelidir.

Zırhın Fiber Tipini Değiştirdiğini Düşünmek

G.652.D, G.657 veya OM sınıfını optik ağ ihtiyacı belirler. Zırh mekanik koruma görevini üstlenir.

Daha Ağır Kabloyu Daha Uzun Ömürlü Kabul Etmek

Hizmet ömrünü mekanik tasarımın yanında su, kılıf, sıcaklık, kimyasal ortam ve montaj kalitesi de etkiler.

ETK Kablo Koruge Çelik Bant Fiber Optik Çözümleri

ETK Kablo; telekomünikasyon, demiryolu, endüstriyel ağlar, altyapı, dış ortam, kanal ve yer altı projeleri için koruge çelik bantlı fiber optik kablolar üretir.

A-D(ZN)(SR)2Y, ETK Kablo’nun metalik zırhlı merkezi loose tube ürünlerinden biridir.

Bu konstrüksiyon; jel dolgulu PBT tüp, glass yarn tipi metal içermeyen mukavemet elemanı, koruge çelik bant ve dış ortam kullanımına uygun kılıf yapısını bir araya getirir.

Koruge çelik bant sayesinde kablo, kompakt konstrüksiyonu korurken ezilme, darbe ve kemirgen risklerine karşı ek mekanik bariyer kazanır.

ETK’nın ilgili seçeneklerini metalik zırhlı fiber optik kablolar kategorisinde inceleyebilirsiniz.

ETK Kablo SWA Fiber Optik Çözümleri

ETK Kablo aynı zamanda ağır yer altı, dış ortam ve endüstriyel uygulamalar için SWA fiber optik kablo konstrüksiyonları üretir.

Proje ihtiyacına göre çelik tel zırhı loose tube mimarisi, su engelleme sistemi ve uygun PE veya halojensiz dış kılıfla birleştirmek mümkündür.

Bu nedenle SWA, daha ağır mekanik yapı veya daha yüksek çekme performansı isteyen güzergâhlarda koruge çelik banda alternatif oluşturur.

Bununla birlikte fiber sayısı, fiber tipi, water blocking, zırh geometrisi ve dış kılıf malzemesi gibi parametreleri proje şartnamesinde ayrı ayrı tanımlayın.

Koruge Çelik Bant SWA ve Diğer Zırh Seçenekleri

Fiber optik kablo koruması yalnızca CST ve SWA’dan oluşmaz.

Projeye göre mühendisler şu seçenekleri de değerlendirebilir:

• SWB çelik tel örgü
• Galvanizli çelik bant
• Glass yarn
• Aramid ip
• FRP takviye
• Tamamen dielektrik konstrüksiyonlar

Bu nedenle zırh seçimini ikili bir karar olarak görmeyin. Farklı mekanik koruma sistemlerini zırhlı ve zırhsız kablo farkı rehberimizde karşılaştırabilirsiniz.

SWA ile çelik tel örgü arasındaki özel farklar için ise SWA ve SWB kablo farkı yazımızı inceleyebilirsiniz.

Sık Sorulan Sorular

Koruge çelik bant fiber optik kablo nedir?

Koruge çelik bantlı fiber optik kablo, optik kablo çekirdeğinin çevresinde biçimlendirilmiş sürekli çelik bant kullanan zırhlı bir konstrüksiyondur. Bant ezilme, darbe ve kemirgen risklerine karşı ek fiziksel bariyer oluşturur.

SWA fiber optik kablo nedir?

SWA fiber optik kablo, iç fiber konstrüksiyonunun çevresinde galvanizli çelik teller kullanan mekanik olarak zırhlı kablodur.

Koruge çelik bant SWA farkı nedir?

Koruge çelik bant SWA farkının temelinde zırh geometrisi bulunur. Koruge çelik bant sürekli biçimli metal bariyer kullanırken SWA kablo çevresinde çok sayıda galvanizli çelik tel kullanır.

Koruge çelik bant mı SWA mı daha güçlüdür?

Tek bir cevap yoktur. SWA yüksek çekme takviyesinde avantaj sağlayabilir. Buna karşılık koruge çelik bant radyal ezilme ve kemirgen korumasında güçlü performans sunabilir. Gerçek test değerlerini karşılaştırın.

Direct burial için koruge çelik bant uygun mudur?

Evet, tam kablo konstrüksiyonu doğrudan gömme şartlarına göre tasarlanmışsa koruge çelik bant yer altı fiber projelerinde güçlü bir seçenek oluşturabilir.

SWA doğrudan gömme için uygun mudur?

Uygun tam kablo tasarımıyla evet. SWA özellikle ağır mekanik veya yüksek çekme yükünün bulunduğu yer altı güzergâhlarında avantaj sağlayabilir.

Koruge çelik bant kemirgenlere karşı korur mu?

Sürekli çelik bariyer, kemirgenlerin fiber çekirdeğine ulaşmasını önemli ölçüde zorlaştırır.

SWA kemirgenlere karşı korur mu?

Evet. Yoğun çelik tel tabakası güçlü bir fiziksel engel oluşturabilir.

Koruge çelik bant mı SWA mı daha hafiftir?

Benzer koruma sınıfındaki ağır SWA konstrüksiyonlarıyla karşılaştırıldığında koruge çelik bant genellikle daha kompakt ve hafif yapı sunar. Ancak gerçek değerler ürün tasarımına bağlıdır.

SWA her zaman daha büyük çaplı mıdır?

Mutlak bir kural değildir. Bununla birlikte çelik tel katmanı ve gerekli iç yapı çoğu tasarımda daha büyük dış çap oluşturabilir.

Koruge çelik bant çekme dayanımını artırır mı?

Konstrüksiyona mekanik katkı sağlar. Ancak çoğu tasarımda ana uzunlamasına mukavemet görevini FRP, glass yarn veya başka strength member üstlenir.

SWA çekme dayanımını artırır mı?

Galvanizli çelik teller uygun tasarımda uzunlamasına mekanik performansa önemli katkı sağlayabilir.

Zırh su girişini engeller mi?

Tek başına hayır. Su kontrolü için uygun jel, su şişen iplik, bant veya başka water-blocking sistemini ayrıca tanımlayın.

Koruge çelik bant fiber kablo kanal içinde kullanılabilir mi?

Evet. Uygun dış çap ve mekanik performansa sahip konstrüksiyonlar kanal sistemlerinde kullanılabilir. Kanal doluluk oranını ve çekme limitlerini kontrol edin.

Koruge çelik bant fiber kablonun optik performansını artırır mı?

Hayır. Zırh optik bant genişliğini veya fiberin doğal zayıflamasını değiştirmez. Mekanik hasarı önleyerek tasarlanan optik performansın korunmasına yardımcı olur.

SWA fiber kablonun bant genişliğini artırır mı?

Hayır. Bant genişliğini fiber tipi ve aktif optik sistem belirler.

IEC 60794 neden önemlidir?

IEC 60794 ailesi fiber optik kabloların mekanik ve çevresel testleri için ortak test yöntemleri sunar. Bu sayede mühendisler farklı zırh tasarımlarını yalnızca isimlerine değil, ölçülen performanslarına göre karşılaştırabilir.

Sonuç: Koruge Çelik Bant mı SWA mı?

Koruge çelik bant SWA seçimi, “hangisi daha ağır?” sorusundan başlamamalıdır. Doğru seçim, fiber optik kablonun gerçek güzergâh koşullarına ve gerekli mekanik performansına dayanır.

Koruge çelik bant, sürekli metalik bariyeri sayesinde kompakt boyutta güçlü ezilme, darbe ve kemirgen koruması sunabilir. Bu özellik özellikle kanal, standart yer altı telekom ve dış ortam güzergâhlarında önemli avantaj yaratır.

SWA ise galvanizli çelik teller sayesinde daha ağır mekanik yapıya ve uygun tasarımda daha yüksek uzunlamasına çekme desteğine ulaşabilir. Dolayısıyla uzun çekme bölümleri, ağır endüstriyel güzergâhlar veya yüksek mekanik yük SWA seçimini güçlendirebilir.

Bununla birlikte zırh tek başına fiber kabloyu tanımlamaz. Loose tube mimarisi, mukavemet elemanları, su engelleme, dış kılıf, fiber tipi, dış çap ve bükülme yarıçapı aynı ölçüde önem taşır.

Son olarak datasheet’teki ezilme, darbe, çekme ve bükülme değerlerini karşılaştırın. Böylece en ağır zırhı değil, projenin gerçekten ihtiyaç duyduğu mekanik performansı sağlayan fiber optik kabloyu seçebilirsiniz.
