Veri Merkezi İçin Cat6A Kablo: U/FTP, F/FTP veya S/FTP?

Veri merkezi için Cat6A kablo seçimi yalnızca 10 Gigabit Ethernet veya 500 MHz performansı belirtmekten ibaret değildir. U/FTP, F/FTP ve S/FTP yapılarının üçü de yüksek performanslı Cat6A ağlarında görev alabilir. Ancak bu kablolar farklı ekranlama mimarileri kullanır ve elektromanyetik koruma, kablo çapı, esneklik, kurulum kolaylığı, topraklama ve maliyet açısından farklı özellikler sunar.

Örneğin U/FTP her bükümlü çifti ayrı bir folyo ile ekranlar fakat kablo çekirdeğinin çevresinde ikinci bir genel ekran taşımaz. F/FTP, ayrı ayrı ekranlanan çiftlerin çevresine genel folyo ekler. S/FTP ise her çiftteki folyoya ek olarak kablo çekirdeğinin çevresinde metal örgü kullanır.

Bu nedenle proje ekibi yalnızca “en fazla ekran hangi kabloda?” sorusuna odaklanmamalıdır. Rack yoğunluğu, kablo demeti büyüklüğü, alien crosstalk riski, EMI seviyesi, PoE kullanımı, kablo tavası kapasitesi ve topraklama altyapısı birlikte değerlendirme gerektirir.

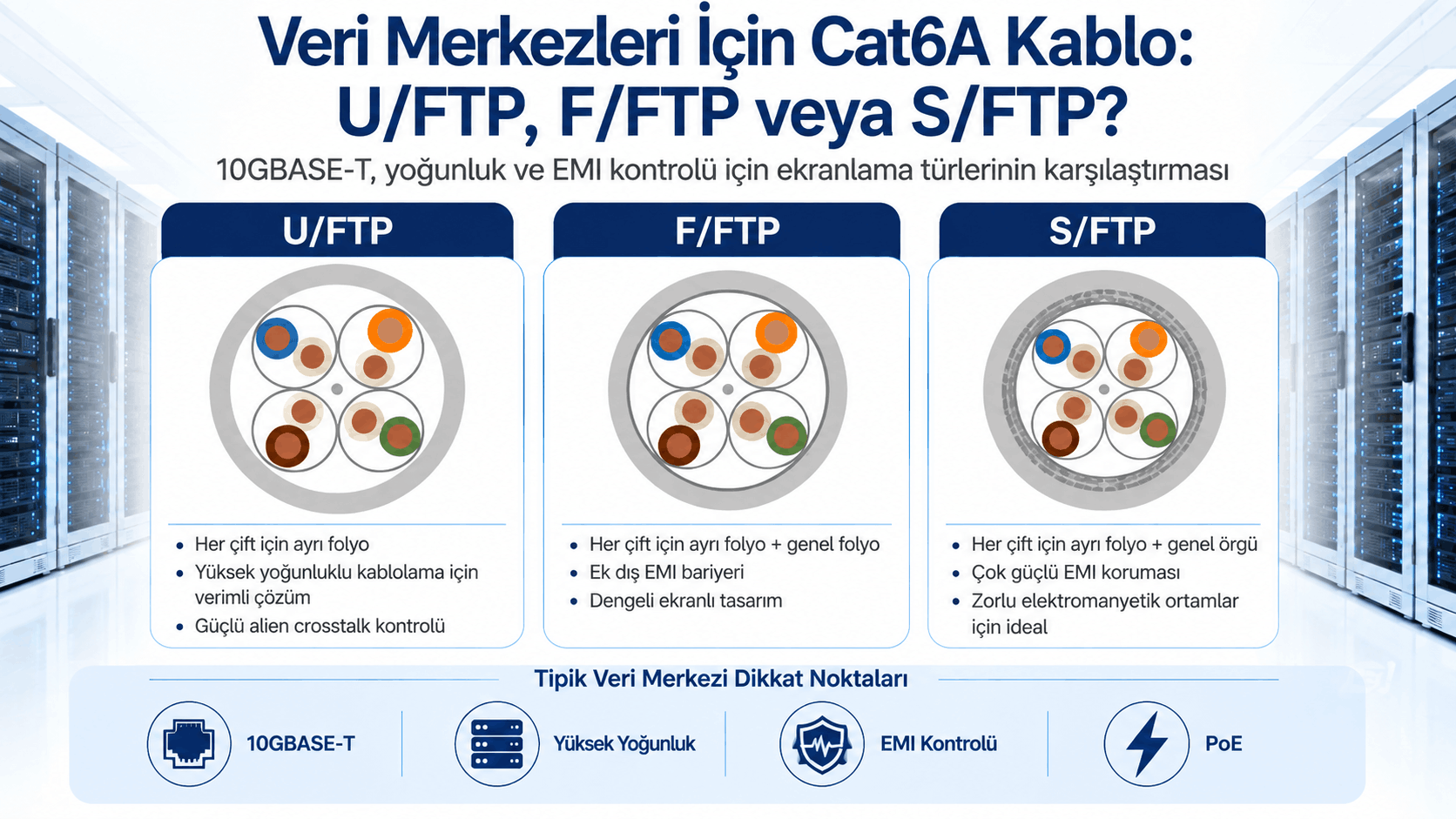

Veri Merkezi İçin Cat6A Kablo: U/FTP, F/FTP ve S/FTP Karşılaştırması

Özellik	U/FTP	F/FTP	S/FTP
Çiftlerin ayrı ekranı	Evet, folyo	Evet, folyo	Evet, folyo
Genel ekran	Yok	Folyo	Metal örgü
Çiftler arası izolasyon	Yüksek	Yüksek	Yüksek
Dış EMI koruması	Yüksek	Ek genel ekran sayesinde daha kapsamlı	Ek örgü ekran sayesinde daha kapsamlı
Yapısal karmaşıklık	Daha düşük	Daha yüksek	Daha yüksek
Kablo çapı ve ağırlığı	Genellikle avantajlı	Yapıya göre artabilir	Örgü nedeniyle artabilir
Tipik seçim mantığı	Yüksek yoğunluk ve verimli ekranlama dengesi	Ek genel folyo isteyen projeler	Zorlu EMI ortamları ve kapsamlı ekranlama

Üç ekranlama yapısının da doğru mühendislik ile Cat6A performans gereksinimlerini karşılaması mümkündür. Dolayısıyla temel fark Ethernet hızından çok ekranlama yöntemi ve kablonun fiziksel yapısıdır.

Cat6A Neden Veri Merkezlerinde Önemlidir?

Cat6A, 500 MHz’e kadar iletim performansı sunar ve 10GBASE-T bağlantılarını standart yapılandırılmış kablolama mesafelerinde destekler. Bu özellik, bakır Ethernet altyapısında 10 Gigabit bağlantı isteyen veri merkezleri ve kurumsal ağlar açısından önemli bir avantaj oluşturur.

Cat6A ayrıca Cat6’ya kıyasla alien crosstalk kontrolüne daha fazla önem verir. Veri merkezlerinde yüzlerce kablo aynı tava, rack veya kablo yöneticisi içinde birbirine yakın ilerleyebilir. Bu yoğunluk, bir kablodaki yüksek frekanslı sinyalin komşu kablolara elektromanyetik olarak bağlanma riskini artırır.

Fiber optik kablolar daha yüksek hızlı backbone ve uzun mesafeli bağlantılarda büyük rol oynasa da RJ45 tabanlı 10GBASE-T bağlantılar için Cat6A hâlâ önemli bir bakır kablolama çözümüdür.

Alien Crosstalk Nedir ve Cat6A Kablolamada Neden Önemlidir?

Crosstalk yalnızca aynı Ethernet kablosundaki dört çift arasında oluşmaz. Bir kablodaki sinyaller komşu kablolara da elektromanyetik enerji aktarabilir. Mühendisler bu etkileşimi alien crosstalk olarak adlandırır.

Veri merkezleri alien crosstalk açısından özellikle dikkat ister. Çünkü yüksek yoğunluklu kabinetler, büyük kablo demetleri ve yüksek veri hızları çok sayıda aktif Ethernet kablosunu birbirine yakın konuma getirir.

Ekranlı Cat6A yapıları bu konuda önemli avantaj sağlayabilir. Her çiftin çevresindeki folyo, sinyal çiftlerini birbirinden ayırmaya yardımcı olur. Bununla birlikte genel folyo veya örgü ekran da kablo ile dış elektromanyetik ortam arasında ek bir bariyer oluşturabilir.

Ancak ekranlama tek başına bütün sorunları çözmez. Proje ekibi kablo geometrisini, konnektörleri, patch panelleri, kablo demeti büyüklüğünü, tava doluluk oranını ve ekran sürekliliğini de doğru şekilde planlamalıdır.

Veri Merkezi İçin Cat6A U/FTP Kablo Nedir?

Cat6A U/FTP yapısında üretici dört bükümlü çiftin her birini ayrı folyo ekranla çevreler. Buna karşılık kablo çekirdeğinin çevresinde ek bir genel metalik ekran bulunmaz.

Bu yapı iki önemli hedefe odaklanır. Birincisi, ayrı çift ekranları çiftler arasındaki elektromanyetik etkileşimi azaltmaya yardımcı olur. İkincisi, genel folyo veya örgü katmanı bulunmadığı için üretici daha kompakt ve esnek bir yapı geliştirebilir.

Bu nedenle veri merkezi için Cat6A kablo arayan proje ekipleri U/FTP yapısını özellikle yüksek kablo yoğunluğunun bulunduğu rack ve tava sistemlerinde değerlendirebilir.

Cat6A U/FTP’nin veri merkezindeki avantajları

U/FTP, her çifte doğrudan ekran sağladığı için iç crosstalk kontrolünde güçlü bir mimari sunar. Ayrıca ayrı çift ekranları alien crosstalk performansına da katkıda bulunabilir.

Genel ekranın olmaması kablo tasarımını sadeleştirir. Sonuç olarak üretici aynı elektriksel hedefleri daha küçük dış çap veya daha yüksek esneklik ile karşılayabildiğinde, proje ekibi kablo tavalarında ve yüksek yoğunluklu rack’lerde alan avantajı elde edebilir.

Bununla birlikte U/FTP otomatik olarak her veri merkezi için doğru seçim değildir. Yüksek dış EMI seviyesine sahip güzergâhlarda proje mühendisi genel ekran içeren F/FTP veya S/FTP yapılarını da incelemelidir.

Veri Merkezi İçin Cat6A F/FTP Kablo Nedir?

Cat6A F/FTP yapısı, U/FTP ile aynı şekilde dört çiftin her birini ayrı folyo ile ekranlar. Buna ek olarak üretici dört ekranlı çiftin tamamının çevresine ikinci bir folyo ekran yerleştirir.

Bu genel folyo, kablo çekirdeği ile dış elektromanyetik ortam arasında ek bir bariyer oluşturur. Böylece F/FTP hem çift bazında ekranlama hem de genel ekranlama sunar.

Örneğin veri kabloları güç dağıtım ekipmanlarına, UPS sistemlerine veya elektromanyetik gürültü oluşturabilecek diğer sistemlere yakın ilerliyorsa proje ekibi bu ilave genel ekranı avantajlı bulabilir.

F/FTP ne zaman U/FTP’ye göre avantaj sağlayabilir?

Her iki yapı da dört çifti ayrı ayrı folyo ile ekranlar. Asıl fark genel ekran katmanında ortaya çıkar.

U/FTP genel metalik ekran taşımazken F/FTP ikinci bir genel folyo içerir. Bu nedenle proje şartnamesi tüm kablo çekirdeğinin çevresinde ek elektromanyetik bariyer istiyorsa F/FTP doğal bir aday haline gelir.

Buna karşılık daha fazla katman kablo çapını, ağırlığını veya rijitliğini artırabilir. Proje ekibi bu nedenle elektromanyetik avantajı kablo tavası kapasitesi ve kurulum koşullarıyla birlikte değerlendirmelidir.

Veri Merkezi İçin Cat6A S/FTP Kablo Nedir?

Cat6A S/FTP yapısında her bükümlü çift ayrı folyo ekran taşır. Üretici ayrıca dört çiftin çevresine metal örgü ekran ekler.

Bu mimari, bireysel çift ekranlaması ile güçlü bir genel ekran yapısını aynı kabloda birleştirir. Metal örgü özellikle zorlu elektromanyetik ortamlarda kapsamlı ekranlama isteyen projeler için önemli bir seçenek oluşturabilir.

Ancak örgü ekran kabloya ek metal miktarı kazandırır. Sonuç olarak kablo ağırlığı, dış çapı ve esnekliği proje tasarımında daha fazla önem kazanabilir.

Bu nedenle veri merkezi için Cat6A kablo seçerken S/FTP’yi yalnızca “en fazla ekranlı seçenek” olduğu için seçmek doğru yaklaşım değildir. Proje ekibi örgü ekranın gerçekten gerekli olduğu EMI ortamını ve kurulum şartlarını analiz etmelidir.

U/FTP ve F/FTP Arasındaki Fark Nedir?

Veri Merkezi Kriteri	U/FTP	F/FTP
Her çiftte folyo	Evet	Evet
Genel ekran	Yok	Folyo
Çift izolasyonu	Yüksek	Yüksek
Ek dış EMI bariyeri	Genel ekran yok	Genel folyo var
Fiziksel yapı	Daha sade olabilir	Ek folyo katmanı içerir
Seçim mantığı	Yoğun kablolamada verimli ekranlama	Ek genel ekran isteyen sistemler

U/FTP ile F/FTP arasındaki temel ayrım genel ekrandır. Her iki kablo da dört çifti ayrı ayrı ekranladığı için çift bazındaki yapı benzerdir.

Dolayısıyla proje yalnızca “ekranlı Cat6A” istemek yerine hangi ekranlama mimarisini talep ettiğini açıkça belirtmelidir.

F/FTP ve S/FTP Arasındaki Fark Nedir?

F/FTP ile S/FTP’nin ikisi de her bükümlü çiftin çevresinde ayrı folyo kullanır. Temel fark genel ekran malzemesinde ortaya çıkar.

F/FTP, kablo çekirdeğinin çevresinde genel folyo taşır. S/FTP ise bu görev için metal örgü kullanır.

Folyo, ince bir yapıyla yüksek yüzey kapsaması sağlayabilir. Örgü ekran ise mekanik olarak farklı bir yapı oluşturur ve zorlu elektromanyetik ortamlarda kapsamlı ekranlama sunabilir. Bununla birlikte üreticinin tüm kablo tasarımını Cat6A elektriksel performansını karşılayacak şekilde optimize etmesi gerekir.

Bu yüzden mühendisler yalnızca “örgü folyodan daha iyidir” gibi genel bir varsayıma göre karar vermemelidir. Gerçek kablo datasheet’i, test performansı, kurulum şartları ve sistem tasarımı daha anlamlı kriterler sunar.

U/FTP ve S/FTP: Daha Fazla Ekran Her Zaman Daha mı İyi?

Hayır. Daha fazla metalik ekran her projede daha iyi toplam sistem anlamına gelmez.

S/FTP ek bir genel örgü sunar. Buna karşılık iyi tasarlanmış bir U/FTP kablo gerekli Cat6A iletim performansını, alien crosstalk seviyesini ve EMI bağışıklığını zaten karşılıyorsa proje ekibi ek örgüye ihtiyaç duymayabilir.

Özellikle yüksek yoğunluklu veri merkezlerinde kablo dış çapı önemlidir. Küçük çaplı kablolar tavada daha az alan kaplar, rack içindeki kablo yönetimini kolaylaştırabilir ve hava akışı açısından avantaj sağlayabilir.

Bu nedenle veri merkezi için Cat6A kablo seçiminde ekranlama seviyesini tek başına değerlendirmek yerine toplam kurulum mimarisine bakmak gerekir.

Cat6A Kablo Çapı Veri Merkezlerinde Neden Önemlidir?

Veri merkezlerinde binlerce bakır bağlantı aynı fiziksel alanı paylaşabilir. Bu nedenle birkaç milimetrelik kablo çapı farkı büyük kablo demetlerinde önemli hale gelir.

Daha büyük dış çap; kablo tavalarının daha hızlı dolmasına, rack kablo yöneticilerinde daha az boşluk kalmasına ve kablo demetlerinin büyümesine yol açabilir. Ayrıca yoğun demetler hava akışını ve kurulum ergonomisini etkileyebilir.

Ancak proje ekibi yalnızca en küçük kabloyu aramamalıdır. İletken kesiti, PoE performansı, DC direnci, mekanik dayanım ve Cat6A elektriksel performansı da aynı kararın parçalarıdır.

Sonuç olarak dış çap önemli bir optimizasyon kriteridir fakat tek başına seçim kriteri değildir.

Cat6A ve PoE: Kablo Demeti Sıcaklığı Neden Önemlidir?

Modern veri ve iletişim altyapıları yalnızca veri taşımıyor. Power over Ethernet teknolojisi erişim noktaları, güvenlik kameraları, telefonlar, sensörler ve farklı ağ cihazlarına aynı Ethernet kablosu üzerinden güç de sağlayabiliyor.

Akım taşıyan bakır iletkenler ısı üretir. Çok sayıda PoE kablosu büyük bir demet içinde çalıştığında sıcaklık artışı daha fazla önem kazanır.

Bu nedenle proje mühendisleri iletken çapını, DC direncini, kablo demeti büyüklüğünü, ortam sıcaklığını ve PoE güç seviyesini birlikte incelemelidir. Ekranlama tipi bu değerlendirmenin yalnızca bir bölümünü oluşturur.

Özellikle yüksek güçlü PoE uygulamalarında üretici datasheet’i ve yapılandırılmış kablolama sisteminin teknik sınırları satın alma kararına doğrudan girmelidir.

Cat6A Ekranlama ve Topraklama Birlikte Düşünülmeli mi?

Evet. Ekranlı bir Ethernet sistemi yalnızca kablonun metalik katmanlarından oluşmaz.

Konnektörler, keystone jack’ler, patch paneller ve ilgili bağlantı elemanları ekran sürekliliğini korumalıdır. Ayrıca proje ekibi sistemin bonding ve topraklama yaklaşımını uygulanabilir standartlara ve tesis altyapısına göre planlamalıdır.

Kötü sonlandırılmış veya sürekliliği bozulmuş bir ekran, tasarlanan elektromanyetik performansı sınırlayabilir. Buna karşılık doğru şekilde kurulmuş U/FTP sistemi birçok veri merkezi ortamında çok güçlü performans sunabilir.

Bu nedenle yalnızca kablo datasheet’ine bakmak yeterli değildir. Veri merkezi Cat6A altyapısını bir sistem olarak değerlendirmek gerekir.

LSZH, PVC ve CPR Sınıfı Cat6A Seçiminden Ayrı mıdır?

Evet. U/FTP, F/FTP ve S/FTP ifadeleri ekranlama mimarisini açıklar. Bunlar dış kılıf malzemesini veya yangına tepki sınıfını tanımlamaz.

Örneğin aynı Cat6A ekranlama yapısı proje ve ürün tasarımına bağlı olarak LSZH, PVC veya farklı dış kılıf seçenekleriyle üretilebilir. Avrupa projelerinde CPR Euroclass şartı da Ethernet kategorisinden ayrı bir gereksinim oluşturur.

Dolayısıyla “Cat6A S/FTP” ifadesi tek başına eksiksiz bir yangın şartnamesi değildir. Proje ekibi B2ca, Cca, Dca veya başka bir gerekli reaksiyon sınıfını ayrıca tanımlamalıdır.

Aynı şekilde LSZH ifadesi de kablonun U/FTP, F/FTP veya S/FTP olduğunu söylemez. İletim kategorisi, ekranlama mimarisi ve yangın performansı farklı teknik parametrelerdir.

F/UTP ile F/FTP Aynı Kablo mudur?

Hayır. Bu iki tanım sık sık karıştırılır.

Yapı	Genel Ekran	Çiftlerin Ayrı Ekranı
F/UTP	Folyo	Yok
F/FTP	Folyo	Her çiftte folyo

F/UTP’de tek bir genel folyo dört bükümlü çiftin tamamını çevreler. F/FTP’de ise üretici hem her çifti ayrı folyo ile ekranlar hem de bütün kablo çekirdeğinin çevresine ikinci bir folyo ekler.

Bu nedenle satın alma ekipleri RFQ üzerinde yalnızca “folyo ekranlı Cat6A” yazmamalıdır. Kesin ekranlama kodu tedarikçiler arasında teknik olarak karşılaştırılabilir teklifler elde etmeyi kolaylaştırır.

Veri Merkezi İçin Cat6A Kablo Nasıl Seçilir?

Proje Koşulu	Değerlendirilebilecek Yapı	Seçim Mantığı
Yüksek kablo yoğunluğu, kontrollü EMI ortamı	U/FTP	Çift bazında ekranlama ve verimli fiziksel yapı arasında denge sunabilir
Çift ekranlarına ek genel bariyer ihtiyacı	F/FTP	Her çiftte folyo ve genel folyo sunar
Zorlu elektromanyetik ortam	S/FTP	Her çiftte folyo ve genel örgü ekran sunar
Çok büyük kablo demetleri	U/FTP, F/FTP veya S/FTP	Dış çap, ısı ve tava kapasitesi birlikte incelenmelidir
Yoğun PoE kullanımı	Projeye göre	İletken kesiti, DC direnç ve sıcaklık artışı kritik hale gelir
Avrupa veri merkezi projesi	Projeye göre	Cat6A ve ekranlamaya ek olarak CPR sınıfı ayrıca tanımlanmalıdır

Bu tablo genel bir seçim mantığı sunar. Ancak nihai karar kablonun gerçek datasheet değerlerine, yapılandırılmış kablolama sistemine ve proje şartnamesine dayanmalıdır.

Cat6A RFQ Hazırlarken Hangi Özellikler Yazılmalı?

“Cat6A ekranlı kablo” ifadesi profesyonel bir veri merkezi RFQ’su için fazla geniş kalabilir. Satın alma ekibi teknik teklifleri sağlıklı karşılaştırmak istiyorsa şartnameyi daha ayrıntılı hazırlamalıdır.

• Category 6A ve 500 MHz performansı
• 10GBASE-T gereksinimi
• U/FTP, F/FTP veya S/FTP ekranlama yapısı
• İletken tipi ve kesiti
• Maksimum DC direnç
• Kablo dış çapı
• LSZH veya PVC dış kılıf
• Gerekli CPR Euroclass
• PoE gereksinimi
• Çalışma sıcaklığı
• Alien crosstalk performansı
• Uyumlu ekranlı konnektör ve patch panel gereksinimi
• Uygulanacak ISO/IEC, EN veya TIA şartları
• Permanent link veya channel test gereksinimleri
• İstenen test raporları ve sertifikalar

Bu yaklaşım, farklı üreticilerin tekliflerini yalnızca fiyat üzerinden değil teknik eşdeğerlik üzerinden de karşılaştırmayı kolaylaştırır.

ETK Kablo Cat6A Veri Merkezi Kablo Çözümleri

ETK Kablo, veri merkezleri ve yüksek performanslı yapılandırılmış kablolama sistemleri için farklı Cat6A ekranlama seçenekleri üretmektedir.

U/FTP yapısı her bükümlü çifti ayrı folyo ile ekranlar ve genel ekran içermez. F/FTP, aynı bireysel çift folyolarına ek olarak genel folyo sunar. S/FTP ise bireysel folyo ekranların çevresinde metal örgü kullanır.

ETK Kablo Cat6A ürün ailesinde ayrıca U/UTP ve mekanik koruma gerektiren projeler için zırhlı alternatifler de bulunur. Ürün ve proje gereksinimine bağlı olarak farklı dış kılıf seçenekleri de uygulanabilir.

Böylece proje ekipleri veri merkezi için Cat6A kablo seçerken yalnızca kategori numarasına değil; ekranlama mimarisine, elektromanyetik ortama, fiziksel yoğunluğa, yangın gereksinimlerine ve montaj yaklaşımına göre karar verebilir.

Veri Merkezi İçin Cat6A Kablo Hakkında Sık Sorulan Sorular

Cat6A veri merkezleri için uygun mudur?

Evet. Cat6A, 500 MHz’e kadar performans sunar ve 10GBASE-T tabanlı bakır yapılandırılmış kablolama sistemleri için güçlü bir seçenektir. Ancak proje ekibi bakır ve fiber mimarisini gerçek bağlantı hızı, mesafe ve ağ tasarımına göre birlikte değerlendirmelidir.

U/FTP veri merkezleri için uygun mudur?

Evet. U/FTP, dört bükümlü çiftin her birini ayrı folyo ile ekranlar. Bu mimari güçlü çift izolasyonu sunarken genel ekran kullanmadığı için yüksek yoğunluklu kablolama açısından verimli bir fiziksel yapı sağlayabilir.

U/FTP ile F/FTP arasındaki fark nedir?

Her iki yapı da dört çifti ayrı ayrı folyo ile ekranlar. F/FTP ayrıca bütün kablo çekirdeğinin çevresinde genel folyo taşır. U/FTP ise genel metalik ekran içermez.

F/FTP ile S/FTP arasındaki fark nedir?

İki yapı da her çiftte ayrı folyo kullanır. F/FTP genel ekran olarak folyo kullanırken S/FTP genel ekran görevini metal örgü ile gerçekleştirir.

S/FTP, U/FTP’den her zaman daha mı iyidir?

Hayır. S/FTP daha kapsamlı bir ekran yapısına sahiptir ancak her proje buna ihtiyaç duymaz. U/FTP gerekli Cat6A ve EMI performansını karşılıyorsa daha sade fiziksel yapı veri merkezi kurulumu açısından avantaj sağlayabilir.

Cat6A kablo 10 Gbps destekler mi?

Evet. Cat6A, 10GBASE-T uygulamalarını standart yapılandırılmış kablolama mesafelerinde desteklemek üzere geliştirilmiş bir Ethernet kablo kategorisidir.

Cat6A için LSZH zorunlu mudur?

Hayır. Cat6A iletim kategorisini tanımlar; LSZH ise dış kılıf malzemesiyle ilgili bir gereksinimdir. Proje şartnamesi gerekli dış kılıfı ve yangın performansını ayrıca tanımlamalıdır.

Ekranlı Cat6A kablonun topraklanması gerekir mi?

Ekranlı yapılandırılmış kablolama sistemi, ekran sürekliliği ve uygun bonding yaklaşımı gerektirir. Proje ekibi kabloyu, konnektörleri, patch panelleri ve tesisin topraklama altyapısını tek bir sistem olarak ele almalıdır.

Sonuç: Veri Merkezi İçin Cat6A Kablo Hangisi Olmalı?

Doğru veri merkezi için Cat6A kablo seçimi yalnızca U/FTP, F/FTP veya S/FTP etiketlerinden birini seçmek anlamına gelmez. Öncelikle proje ekibi elektromanyetik ortamı, kablo yoğunluğunu, alien crosstalk riskini, PoE kullanımını, kablo tavası kapasitesini ve topraklama altyapısını anlamalıdır.

U/FTP, ayrı çift ekranları ile yüksek yoğunluklu ağlarda güçlü bir performans ve fiziksel verimlilik dengesi sunabilir. F/FTP, bireysel çift folyolarına ek olarak genel folyo ile ikinci bir elektromanyetik bariyer oluşturur. S/FTP ise ayrı çift ekranlarını genel örgü ekranla birleştirerek zorlu EMI koşulları için kapsamlı bir yapı sunar.

Ancak daha fazla ekran otomatik olarak daha doğru seçim anlamına gelmez. Gerçek hedef, gerekli Cat6A performansını güvenilir şekilde sağlayan ve veri merkezinin fiziksel, elektromanyetik ve operasyonel şartlarına uygun kabloyu seçmektir.

Bu nedenle mühendisler ve satın alma ekipleri veri merkezi için Cat6A kablo şartnamesini hazırlarken Ethernet kategorisini, ekranlama yapısını, iletken özelliklerini, dış kılıfı, CPR gereksinimini, PoE koşullarını ve sistem bileşenlerini birlikte tanımlamalıdır.
