Kablo Yangın Performansı: Yangına Dayanıklı ve Alev Geciktirici Kablo Farkı

Kablo yangın performansı, projelerde “yangına dayanıklı”, “alev geciktirici”, “LSZH” ve “CPR sınıfı” gibi kavramları doğru ayırmayı gerektirir. Bu terimler aynı güvenlik özelliğini anlatmaz. Her biri yangın sırasında kablonun farklı bir davranışını açıklar.

Örneğin alev geciktirici bir kablo, alevin kablo güzergâhı boyunca ilerlemesini sınırlandırmaya odaklanır. Buna karşılık yangına dayanıklı bir kablo, proje tarafından tanımlanan yangın koşullarında elektriksel devre bütünlüğünü belirli bir süre korumayı hedefler.

Bu fark; hastane, havaalanı, metro, tünel, yüksek katlı bina, data center ve endüstriyel tesis gibi kritik projelerde doğrudan sistem güvenliğini etkiler. Proje ekibi devre sürekliliği gereken bir noktada yalnızca alev geciktirici kablo seçerse, acil durum sistemi yangın sırasında beklenen çalışma süresini sağlayamayabilir.

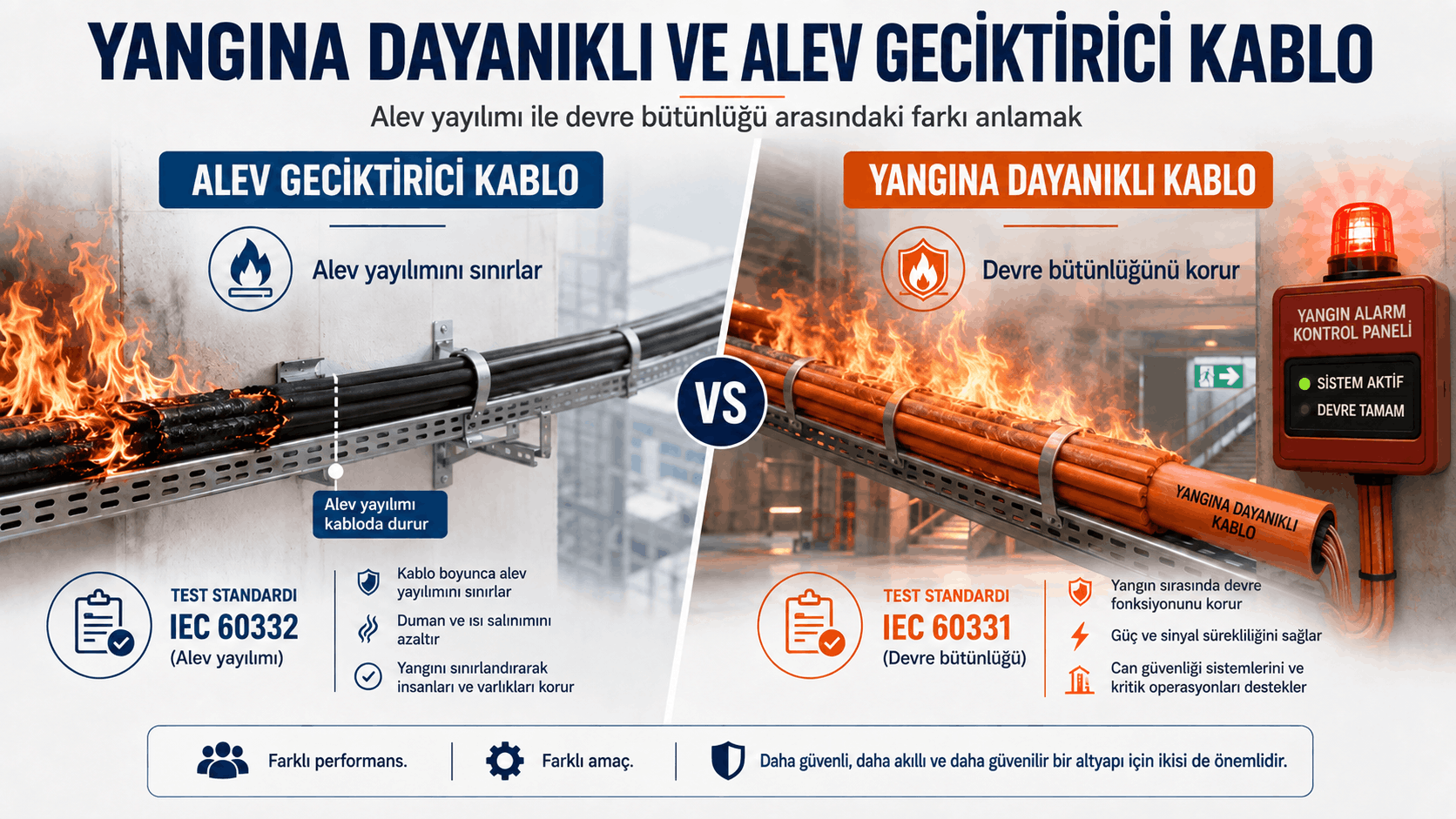

Kısa cevap: Alev geciktirici kablo alev yayılımını sınırlar. Yangına dayanıklı kablo ise uygun test koşullarında güç, kontrol veya sinyal devresinin çalışmasını sürdürmeyi hedefler. LSZH duman ve halojen özelliklerini, CPR Euroclass ise yangına tepki performansını tanımlar. Proje ekibi bu gereksinimleri birbirinden bağımsız şekilde belirtmelidir.

Kablo Yangın Performansı: Temel Farklar

Kablo yangın performansı değerlendirmesinde ilk soru şudur: Proje alev yayılımını mı sınırlamak istiyor, yoksa devrenin yangın sırasında çalışmasını mı istiyor?

Kriter	Alev Geciktirici	Yangına Dayanıklı
Ana amaç	Alev yayılımını sınırlamak	Devre bütünlüğünü korumak
Tipik test ailesi	IEC 60332	IEC 60331 / EN 50200
Yangında çalışmaya devam	Zorunlu değil	İlgili sınıf ve test süresi boyunca hedeflenir
Temel konstrüksiyon	Alev geciktirici yalıtım ve kılıf bileşikleri	Yangın bariyeri ve devre koruma elemanları
Tipik kullanım	Genel bina ve altyapı	Acil durum ve kritik devreler
LSZH otomatik mı?	Hayır	Hayır
CPR sınıfını otomatik gösterir mi?	Hayır	Hayır

Dolayısıyla bir test ailesindeki başarı diğer performans alanını otomatik olarak kanıtlamaz. Satın alma ekibi her yangın özelliğini ve ilgili standardı ayrı satırda tanımlamalıdır.

Alev Geciktirici Kablo Nedir?

Alev geciktirici kablo, belirli bir tutuşturma kaynağı altında alevin kablo boyunca ilerlemesini sınırlandırmaya odaklanır. Üretici bu hedef için özel PVC veya halojensiz alev geciktirici bileşikler kullanabilir.

Kablolar bina içinde kablo tavaları, şaftlar, teknik odalar, asma tavan boşlukları ve dikey güzergâhlar boyunca uzun mesafeler kat edebilir. Eğer kablo alevi hızla taşıyorsa lokal bir yangın başka bölgelere daha hızlı yayılabilir. Bu nedenle alev geciktirici performans, genel yangın stratejisinde önemli rol oynar.

IEC 60332 Alev Yayılımını Nasıl Ele Alır?

IEC 60332 ailesi elektrik ve fiber optik kablolardaki alev yayılımı davranışına odaklanır. IEC 60332-1-2, tek bir dikey iletken veya kablo için 1 kW ön karışımlı alevle test prosedürü tanımlar. IEC 60332-3 serisi ise dikey şekilde gruplanmış kabloların alev yayılımını farklı kategoriler altında inceler.

Bu ayrım önemlidir. Tek kablo testi, büyük bir kablo demetinin aynı koşullarda nasıl davranacağını tek başına göstermez. Dolayısıyla proje mühendisi şartnamede yalnızca “flame retardant” yazmak yerine gerekli IEC 60332 bölümünü ve kategoriyi açıkça belirtmelidir.

Alev Geciktirici Kablo Yangında Çalışır mı?

Her zaman değil. Bir kablo alev yayılımını başarıyla sınırlayabilir ve buna rağmen doğrudan yangın etkisi altında kısa sürede elektriksel sürekliliğini kaybedebilir.

Başka bir ifadeyle alev geciktirici performans, kablonun yangına ne kadar katkı yaptığını ele alır. Devrenin kaç dakika çalışacağını ise ayrı bir circuit integrity gereksinimi belirler.

Bu nedenle yangın alarmı, acil aydınlatma veya tahliye sistemi yangın sırasında çalışmaya devam edecekse proje ekibi ayrıca yangına dayanım şartı eklemelidir.

Yangına Dayanıklı Kablo Nedir?

Yangına dayanıklı kablo, uygun test koşullarında elektriksel devre bütünlüğünü belirli bir süre korumayı hedefler. Proje bu performansı güç, kontrol, sinyal veya haberleşme devreleri için talep edebilir.

Yangın algılama, acil aydınlatma, sesli tahliye, duman tahliye sistemi, acil kontrol devresi ve kritik haberleşme gibi sistemler yangının kritik aşamalarında çalışmayı sürdürmek zorunda kalabilir. Bu nedenle tasarım ekibi devre fonksiyonunu ve gerekli çalışma süresini yangın stratejisi içinde açıkça tanımlar.

Yangına Dayanıklı Kablo Devreyi Nasıl Korur?

Üretici yangın sırasında elektriksel yolu korumak için kablo tasarımına ek bariyerler dahil edebilir. Örneğin bazı konstrüksiyonlar iletken çevresinde mika bant, seramikleşen bileşik, özel çapraz bağlı yalıtım veya cam elyaf destekli koruyucu katmanlar kullanır.

Bunun yanında kablonun diğer katmanları da mekanik ve termal performansa katkı sağlar. Ancak yalnızca mika bant görmek, kablonun belirli bir yangın standardını karşıladığını kanıtlamaz. Satın alma ekibi ilgili test raporunu ve sınıflandırmayı ayrıca kontrol etmelidir.

Kablo Yangın Performansı ve IEC 60332 / IEC 60331

Kablo yangın performansı açısından IEC 60332 ile IEC 60331 tamamen farklı sorulara cevap verir.

Standart Ailesi	Ana Amaç	Temel Soru
IEC 60332	Alev yayılımı	Alev kablo boyunca ne kadar ilerliyor?
IEC 60331	Devre bütünlüğü	Elektriksel devre yangında çalışmaya devam ediyor mu?

IEC 60332, tek kablo veya belirli demet düzenleri için alev yayılımı davranışını inceler. Buna karşılık IEC 60331 ailesi, yangın ve ilgili mekanik koşullar altında devre bütünlüğünü koruması gereken kabloları test eder.

Örneğin IEC 60331-1 ve IEC 60331-2, kablo çapına bağlı test düzenlerinde yangın ile mekanik şoku birlikte ele alır. Proje şartı her iki güvenlik hedefini içeriyorsa tasarım ekibi hem IEC 60332 hem de uygun IEC 60331 gereksinimini şartnameye ekleyebilir.

EN 50200 ve PH Sınıfları Ne Anlama Gelir?

EN 50200, belirli acil durum devrelerinde kablonun yangın altında devre bütünlüğünü ve mekanik etkilere karşı davranışını değerlendirir. PH sınıfları bu test yaklaşımıyla ilişkili performans seviyelerini ifade eder.

Örneğin PH120 talebi, basit bir alev yayılım şartından farklı bir mühendislik hedefi taşır. Proje ekibi böyle bir performans istiyorsa PH sınıfını, kablo tipini ve ilgili standardı cable schedule veya RFQ içinde açıkça yazmalıdır.

Ayrıca satın almacılar PH, FE, IEC 60331 ve “alev geciktirici” ifadelerini birbirinin yerine kullanmamalıdır. Her terim farklı bir test veya performans kavramını temsil eder.

FE180 ile Alev Geciktirici Performans Aynı mıdır?

Hayır. FE180 ifadesi, belirli bir test standardı altında yalıtım veya devre bütünlüğü performansıyla ilişkilidir. Buna karşılık alev geciktirici performans, alevin kablo boyunca yayılımını sınırlar.

Bu nedenle proje ekibi FE180 ibaresini tek başına yorumlamamalıdır. İlgili standart, test yöntemi ve ürün dokümantasyonu aynı anda incelenmelidir.

Ayrıca “180” sayısı gerçek bir bina yangınında kablonun her koşulda tam 180 dakika çalışacağını garanti etmez. Laboratuvar sınıflandırması yalnızca ilgili standardın tanımladığı test koşulları altında performansı gösterir.

Yangına Dayanıklı Kablo Aynı Zamanda Alev Geciktirici Olabilir mi?

Evet. İki özellik birbirini dışlamaz.

Bir proje hem alev yayılımını sınırlamak hem de kritik devrenin yangında çalışmasını sürdürmek isteyebilir. Bu durumda üretici aynı konstrüksiyonda uygun alev geciktirici malzemeleri ve devre bütünlüğü sağlayan yangın bariyerlerini bir araya getirebilir.

Yine de satın alma ekibi her performans alanını ayrı belge üzerinden doğrulamalıdır. “Fire resistant” etiketi tek başına tüm IEC 60332, duman, halojen veya CPR koşullarını kanıtlamaz.

Alev Geciktirici Kablo Yangına Dayanıklı Olabilir mi?

Yalnızca kablo ayrıca gerekli devre bütünlüğü testini de karşılıyorsa bu sonucu söyleyebiliriz.

Örneğin genel amaçlı bir kablo alev geciktirici kılıf taşıyabilir ve uygun IEC 60332 testinden başarılı sonuç alabilir. Ancak bu durum kablonun IEC 60331 veya EN 50200 şartlarında güç ya da sinyal iletimini koruyacağını göstermez.

Dolayısıyla satın almacı ürünün sadece kılıf malzemesine değil, gerçek yangın testlerine ve sertifikalarına bakmalıdır.

Kablo Yangın Performansı: LSZH ile Farkı Nedir?

Kablo yangın performansı değerlendirmesinde LSZH ayrı bir başlık oluşturur. LSZH, Low Smoke Zero Halogen ifadesinin kısaltmasıdır ve kablo malzemelerinin duman ile halojen davranışına odaklanır.

Alev geciktirici performans ise alev yayılımını ele alır. Yangına dayanım da devre bütünlüğüne odaklanır. Dolayısıyla bu üç kavram aynı değildir.

Terim	Temel Performans
Alev geciktirici	Alev yayılımını sınırlar
Yangına dayanıklı	Devre bütünlüğünü korumayı hedefler
LSZH	Düşük duman ve halojensiz malzeme karakteri
CPR Euroclass	Avrupa yangına tepki sınıflandırması

Örneğin üretici alev geciktirici PVC kablo sunabilir. Başka bir konstrüksiyon hem alev geciktirici hem LSZH olabilir. Kritik bir kablo ise yangına dayanım, alev geciktiricilik ve LSZH özelliklerini aynı üründe birleştirebilir.

LSZH Neden Önemlidir?

Yangın sırasında yoğun duman tahliyeyi zorlaştırabilir. Ayrıca halojen içeren malzemeler yanma sırasında korozif gaz riski yaratabilir.

Bu nedenle havaalanı, metro, tünel, hastane, otel, AVM, kamu binası, data center ve yüksek katlı yapılarda proje ekipleri düşük duman ve halojensiz malzemelere özel önem verebilir.

Öte yandan LSZH ifadesi devre bütünlüğü garantisi vermez. Kritik devre yangın sırasında çalışacaksa ekip ayrıca uygun yangına dayanım standardını belirtmelidir.

Kablo Yangın Performansı ve CPR Euroclass

Kablo yangın performansı içinde CPR sınıfları da ayrı bir performans alanını temsil eder. B2ca, Cca, Dca ve Eca gibi Euroclass seviyeleri, ilgili Avrupa sistemi kapsamında kablonun yangına tepki davranışını sınıflandırır.

CPR ayrıca uygun sınıflarda duman, alevlenen damlacık ve asitlik gibi ek parametreleri de ele alabilir. Buna rağmen B2ca gibi bir CPR sınıfı, kablonun devre bütünlüğünü otomatik olarak göstermez.

Aynı şekilde IEC 60331 veya EN 50200 altında yangına dayanım sağlayan bir kablo da otomatik olarak belirli bir CPR Euroclass kazanmaz. Proje ekibi iki performansı ayrı ayrı talep etmelidir.

Yangına Dayanıklı ve Alev Geciktirici Kablo Konstrüksiyonları

İki kablo tipi arasındaki mühendislik önceliği farklıdır.

Alev Geciktirici Konstrüksiyon

Üretici çoğunlukla alev yayılımını sınırlayan özel yalıtım ve dış kılıf bileşikleri kullanır. Ürün ailesine göre PVC veya halojensiz bileşikler bu görevi üstlenebilir.

Yangına Dayanıklı Konstrüksiyon

Yangına dayanıklı tasarım, yüksek sıcaklık altında elektriksel yolu korumak için ilave bariyerler gerektirebilir. Üretici kablo tipine göre mika bant, seramikleşen malzeme, özel çapraz bağlı yalıtım veya koruyucu bant sistemleri kullanabilir.

Ancak konstrüksiyon görüntüsü tek başına performans sınıfını göstermez. Teknik ekip test standardını ve ürünün gerçek sertifikasyonunu kontrol etmelidir.

Kablo Yangın Performansı: Hangi Kabloyu Seçmelisiniz?

Kablo yangın performansı seçiminde proje fonksiyonu ilk kriter olmalıdır.

Proje İhtiyacı	Talep Edilecek Performans
Genel güzergâhta alev yayılımını sınırlamak	Alev geciktirici
Yangın alarm devresini çalışır tutmak	Yangına dayanım / devre bütünlüğü
Acil aydınlatmayı desteklemek	Projeye uygun yangına dayanım
Duman ve korozif gazı azaltmak	LSZH + gerekli yangın performansı
Avrupa CPR şartını karşılamak	Projede belirtilen Euroclass
Kritik devre + yüksek yangına tepki şartı	Yangına dayanım + CPR + ilgili LSZH/alev şartları

Bu nedenle “en yüksek yangın sınıfını” otomatik olarak seçmek yerine sistemin gerçek görevini inceleyin. Daha ağır şartlar kablo maliyetini, çapını ve montaj zorluğunu artırabilir.

Alev Geciktirici Kablolar Nerelerde Öne Çıkar?

Alev geciktirici performans çok geniş bir altyapı grubunda değer sağlar. Ticari binalar, endüstriyel tesisler, yapısal kablolama, kontrol sistemleri, telekom ağları, bina otomasyonu ve genel sinyal dağıtımı buna örnek oluşturur.

Bu uygulamalarda temel amaç çoğu zaman kablonun güzergâh boyunca yangını büyütmesini sınırlamaktır. Eğer bağlı sistemin yangın sırasında çalışmasına gerek yoksa proje ayrıca devre bütünlüğü talep etmeyebilir.

Yangına Dayanıklı Kablolar Nerelerde Öne Çıkar?

Yangına dayanım, acil durum sırasında fonksiyonunu koruması gereken sistemlerde önem kazanır.

• Yangın algılama ve alarm sistemleri
• Acil aydınlatma
• Sesli tahliye ve anons sistemleri
• Duman tahliye ve havalandırma sistemleri
• Acil kontrol devreleri
• Kritik haberleşme sistemleri
• Güvenlik ve tahliye altyapıları
• Kritik güç ve kontrol devreleri

Hastane, havaalanı, metro, tünel, yüksek katlı bina, enerji tesisi, petrokimya tesisi ve data center gibi projeler bu sistemlerin bir veya birkaçını içerebilir.

Bununla birlikte bina türü tek başına kablo performansını belirlemez. Yangın stratejisi ve bağlı sistemin fonksiyonu gerçek gereksinimi oluşturur.

Yangın Kablo Şartnamesinde Sık Yapılan Hatalar

Fire Resistant ile Flame Retardant Terimlerini Karıştırmak

Bu iki terim farklı güvenlik hedeflerini açıklar. Satın alma ekibi alev yayılımı ve devre bütünlüğü şartlarını ayrı satırlarda yazmalıdır.

LSZH Kabloyu Otomatik Olarak Yangına Dayanıklı Sanmak

LSZH duman ve halojen özelliklerini ele alır. Devre bütünlüğü için tasarım ekibi ayrı test ve sınıflandırma talep etmelidir.

B2ca Sınıfını Yangına Dayanım Olarak Yorumlamak

B2ca bir CPR yangına tepki sınıfıdır. Bu sınıf devrenin kaç dakika çalışacağını söylemez.

Yalnızca “IEC Fire Rated” Yazmak

IEC farklı amaçlara sahip çok sayıda yangın testi içerir. RFQ, örneğin gerekli IEC 60332 veya IEC 60331 bölümünü açıkça göstermelidir.

Yangına Dayanıklı Bir Kablonun Bütün Yangın Testlerini Karşıladığını Varsaymak

Devre bütünlüğü, alev yayılımı, duman, halojen ve CPR performansı birbirinden ayrı özelliklerdir. Teknik ekip her özelliğin belgesini bağımsız olarak kontrol etmelidir.

Montaj Sistemini Göz Ardı Etmek

Bazı fonksiyon sürekliliği sistemlerinde taşıyıcı elemanlar, sabitleme aralıkları ve montaj yöntemi toplam sistem performansını etkiler. Bu nedenle proje ekibi yalnızca kablo datasheet’ine bakmamalıdır.

Yangın Kablosu RFQ’sunda Hangi Bilgiler Yer Almalı?

Net bir RFQ, üreticinin gerçek proje ihtiyacına uygun konstrüksiyon sunmasını kolaylaştırır.

• Kablo tipi ve uygulama
• İletken veya pair sayısı
• İletken kesiti
• Çalışma gerilimi
• Gerekli alev yayılım standardı
• Gerekli devre bütünlüğü standardı
• Gerekli performans süresi veya sınıfı
• Mekanik şok şartı
• Duman yoğunluğu gereksinimi
• Halojensiz malzeme gereksinimi
• Korozif gaz şartı
• CPR Euroclass
• Ekranlama
• Zırh veya mekanik koruma
• Dış kılıf malzemesi
• Dahili veya harici montaj
• Test raporu ve sertifika talepleri
• Makara boyu ve ürün markalaması

Böylece satın alma ekibi farklı üreticilerin tekliflerini aynı teknik temel üzerinde karşılaştırabilir.

ETK Kablo Yangın Performanslı Kablo Çözümleri

ETK Kablo; ticari binalar, endüstriyel tesisler, ulaşım altyapıları, data center projeleri ve kritik tesisler için farklı yangın performanslarına sahip kablolar üretir.

Genel güzergâhlarda ETK Kablo alev yayılımını sınırlandıran malzemeler kullanan konstrüksiyonlar sunar. Kritik devrelerde ise ürün ailesine ve proje şartına göre FE180, PH120 ve diğer devre bütünlüğü performanslarını hedefleyen özel kablo tasarımları geliştirir.

Ayrıca proje; halojensiz malzeme, düşük duman, ekranlama, mekanik koruma veya belirli CPR sınıfını aynı kabloda talep edebilir. ETK Kablo mühendislik ekibi bu gereksinimleri ürün ailesinin teknik sınırları içinde birlikte değerlendirir.

Kablo Yangın Performansı Hakkında Sıkça Sorulan Sorular

Yangına dayanıklı ve alev geciktirici kablo arasındaki temel fark nedir?

Alev geciktirici kablo alev yayılımını sınırlar. Yangına dayanıklı kablo ise uygun test koşullarında devre bütünlüğünü belirli bir süre korumayı hedefler.

Alev geciktirici kablo yangına dayanıklı mıdır?

Otomatik olarak değildir. Kablo ayrıca gerekli devre bütünlüğü testini karşılıyorsa yangına dayanım performansından söz edebilirsiniz.

Yangına dayanıklı kablo aynı zamanda alev geciktirici olabilir mi?

Evet. Ancak teknik ekip her iki performansı ilgili test dokümanları üzerinden ayrı ayrı doğrulamalıdır.

IEC 60332 ile IEC 60331 arasındaki fark nedir?

IEC 60332 alev yayılımına odaklanır. IEC 60331 ise yangın koşullarında devre bütünlüğünü ele alır.

LSZH alev geciktirici anlamına gelir mi?

Hayır. LSZH esas olarak düşük duman ve halojensiz malzeme karakterini açıklar. Proje alev yayılımı için ayrıca ilgili test performansını istemelidir.

LSZH yangına dayanıklı anlamına gelir mi?

Hayır. Yangına dayanım için kablo ayrıca gerekli devre bütünlüğü testinden uygun sonuç almalıdır.

B2ca yangına dayanım sınıfı mıdır?

Hayır. B2ca bir CPR yangına tepki Euroclass sınıfıdır ve devre bütünlüğü süresini ifade etmez.

FE180 ne anlama gelir?

FE180, belirli bir test yaklaşımındaki yalıtım veya devre bütünlüğü performansıyla ilişkilidir. Satın alma ekibi FE180 değerini her zaman ilgili standart ve test dokümanıyla birlikte yorumlamalıdır.

PH120 ne anlama gelir?

PH120, ilgili EN 50200 koşulları altında devre bütünlüğü performansıyla ilişkilidir ve mekanik etkileri de içeren test yaklaşımını temsil eder. Bu sınıf basit bir alev geciktiricilik derecesi değildir.

Fiber optik kablo yangına dayanıklı olabilir mi?

Evet. Üretici uygun yangın bariyerleri, halojensiz bileşikler ve özel konstrüksiyonlarla optik sürekliliği korumayı hedefleyen fiber optik kablolar geliştirebilir. Proje ekibi gerekli test standardını ayrıca tanımlamalıdır.

Doğru Kablo Yangın Performansını Belirleyin

Kablo yangın performansı seçimi “fire cable” gibi tek bir genel ifadeyle yapılmamalıdır. İlk olarak sistemin yangın sırasında hangi fonksiyonu koruması gerektiğini belirleyin.

Ardından alev yayılımı, devre bütünlüğü, duman, halojen ve CPR gereksinimlerini ayrı ayrı yazın. Daha sonra ilgili IEC, EN veya proje standardını, test süresini ve gerekli sertifikaları RFQ’ya ekleyin.

Sonuç olarak alev geciktirici kablolar yangının kablo güzergâhı boyunca yayılmasını sınırlandırmaya odaklanır. Yangına dayanıklı kablolar ise kritik güç, kontrol veya sinyal devresini uygun yangın test koşullarında çalışır durumda tutmayı hedefler.

ETK Kablo, farklı kablo ailelerinde alev geciktirici, LSZH, CPR ve yangına dayanım gereksinimlerini proje şartlarına göre bir araya getiren kablo çözümleri sunar.
