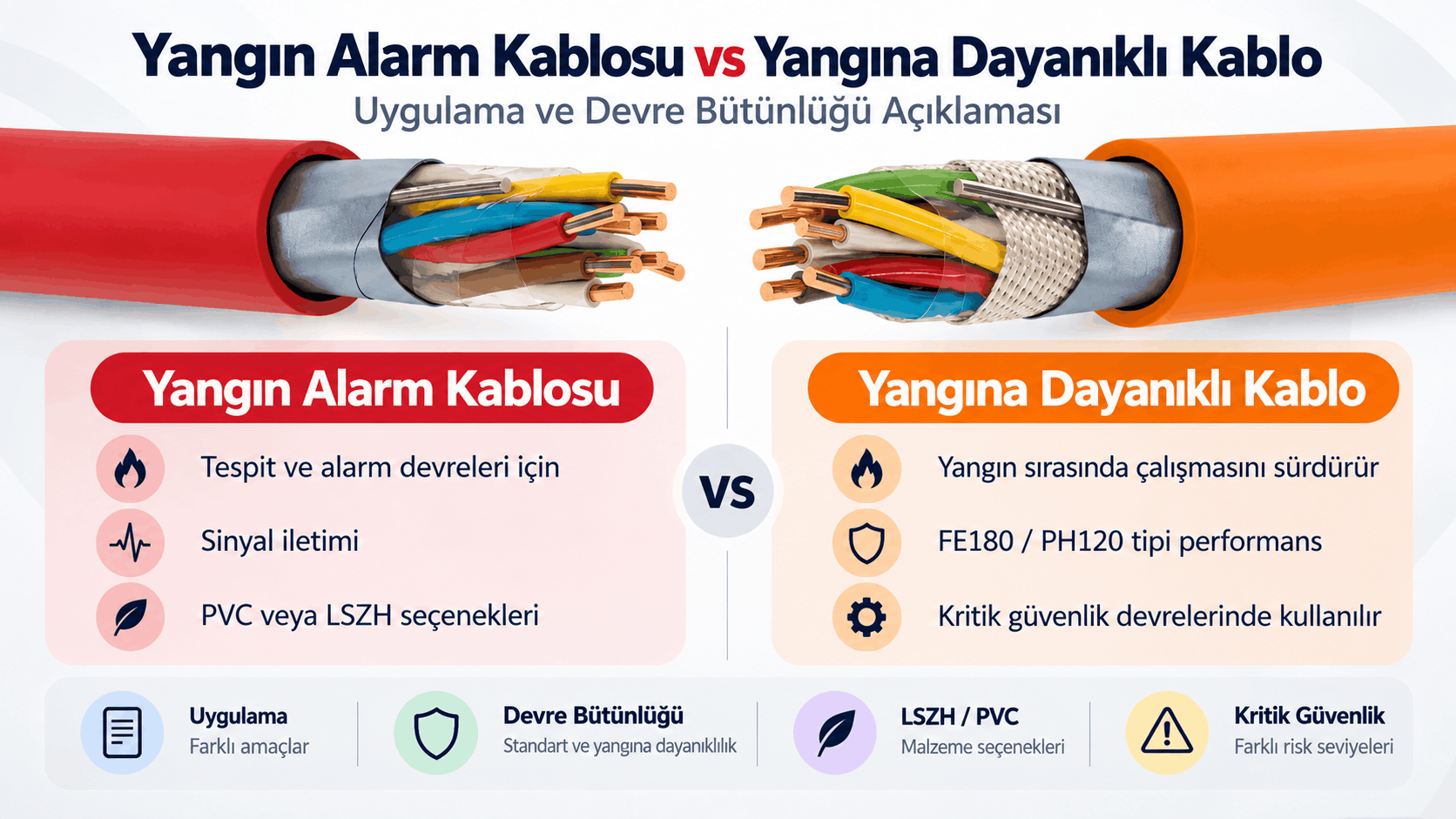

Yangın Alarm Kablosu Farkı: Standart ve Yangına Dayanıklı Kablo Karşılaştırması

Yangın alarm kablosu farkı, kablonun nerede kullanıldığı ile yangın sırasında ne kadar süre çalışmaya devam edebildiğini birbirinden ayırdığınızda netleşir. Yangın alarm kablosu öncelikle yangın algılama ve alarm sistemindeki kullanım alanını tanımlar. Yangına dayanıklı kablo ise tanımlı yangın test koşullarında elektriksel veya sinyal devresinin çalışmasını sürdürmeye yönelik özel bir performans sunar.

Bu nedenle her yangın alarm kablosu otomatik olarak yangına dayanıklı değildir. Buna karşılık her yangına dayanıklı kablo da yalnızca yangın alarm sistemlerinde kullanılmaz. Acil aydınlatma, sesli tahliye, duman tahliye, basınçlandırma, kritik kontrol ve diğer güvenlik devreleri de yangına dayanıklı kablo isteyebilir.

Örneğin J-Y(St)Y Lg veya J-H(St)H Lg belirli yangın algılama ve düşük gerilimli haberleşme devrelerinde uygun olabilir. Ancak bu ürün adları tek başına FE180 veya PH120 devre bütünlüğünü göstermez.

Buna karşılık JE-H(St)H Bd FE180 PH120 gibi özel konstrüksiyonlar, yangın sırasında sinyal devresinin tanımlı test koşullarında çalışmasını sürdürmesine yönelik yangına dayanıklı yapı kullanır.

Ayrıca kırmızı kılıf, LSZH malzeme, ekran veya alev geciktiricilik tek başına yangına dayanım kanıtı oluşturmaz. Her özellik farklı bir mühendislik sorusuna cevap verir.

ETK Kablo, standart sinyal iletimi gereken projeler için farklı yangın alarm kabloları; yangın sırasında sistem sürekliliği gereken devreler için ise ayrı yangına dayanıklı kablo çözümleri üretir.

Kısa cevap: Yangın alarm kablosu kablonun uygulamasını, yangına dayanıklı kablo ise yangın sırasında devrenin çalışmasını sürdürme performansını tanımlar. Bir ürün iki özelliği aynı anda taşıyabilir; ancak biri diğerini otomatik olarak sağlamaz.

Yangın Alarm Kablosu Farkı: Hızlı Karşılaştırma

Özellik	Yangın Alarm Kablosu	Yangına Dayanıklı Kablo
Temel anlam	Uygulama alanını tanımlar	Yangındaki performansı tanımlar
Ana görev	Yangın algılama ve alarm sinyali taşımak	Yangın sırasında kritik devreyi çalışır tutmak
Her zaman FE180 / PH120 mı?	Hayır	Ürünün beyan edilen test performansına bağlı
PVC olabilir mi?	Evet, proje izin veriyorsa	Konstrüksiyona bağlı
LSZH olabilir mi?	Evet	Evet
Ekranlı olabilir mi?	Evet	Evet
Alev geciktirici olabilir mi?	Evet	Evet
CPR sınıfı taşıyabilir mi?	Evet	Evet
Yangında devre bütünlüğü	Yalnızca ayrıca test edilmişse	Temel performans hedefidir
Tipik uygulama	Dedektör, loop, alarm paneli, buton	Alarm, tahliye, acil aydınlatma, duman kontrolü ve diğer kritik sistemler

Dolayısıyla ürün kategorisindeki “yangın” kelimesine bakarak teknik performans sonucu çıkarmayın. Gerçek ürün konstrüksiyonunu, standardı ve test dokümanlarını kontrol edin.

Yangın Alarm Kablosu Nedir?

Yangın alarm kablosu, yangın algılama ve alarm sistemi içindeki cihazlar arasında düşük gerilimli sinyal veya haberleşme taşıyan kablodur.

Tipik bağlantılar şunlardır:

• Duman dedektörleri
• Isı dedektörleri
• Yangın alarm panelleri
• Manuel ihbar butonları
• Giriş ve çıkış modülleri
• Alarm loop’ları
• Siren ve uyarı devreleri
• İzleme devreleri
• Diğer güvenlik sistemleriyle arayüzler

Ancak sistem mimarisi kablonun elektriksel gereksinimlerini değiştirir. Bu nedenle iletken direnci, kapasitans, ekranlama, çalışma gerilimi ve maksimum hat uzunluğu gibi parametreleri yangın alarm paneli üreticisinin sınırlarıyla karşılaştırın.

Yangın alarm kablolarının genel seçimini yangın alarm kablosu seçim rehberimizde ayrıca inceleyebilirsiniz.

Yangına Dayanıklı Kablo Nedir?

Yangına dayanıklı kablo, tanımlı yangın test koşullarında elektriksel veya sinyal devresinin çalışmasını belirli süre boyunca korumaya yönelik özel konstrüksiyon kullanır.

Üreticiler bu performansı sağlamak için ürün tasarımına şu elemanlardan bazılarını ekleyebilir:

• Seramik oluşturan izolasyon bileşikleri
• Mika bazlı yangın bariyerleri
• Cam elyaf bantlar
• Yangına dayanıklı dolgu sistemleri
• Uygun halojensiz dış kılıf bileşikleri

Ancak kullanılan tek bir malzeme sertifikalı yangın performansını kanıtlamaz. Bitmiş kablo ilgili testin tamamını başarıyla karşılamalıdır.

Dolayısıyla “mika bantlı” ifadesini tek başına FE180 veya PH120 kanıtı olarak kullanmayın.

Yangın Alarm Kablosu Farkı: Uygulama mı Performans mı?

İki kablo ailesi arasındaki temel ayrımı iki soruyla yapabilirsiniz.

Yangın alarm kablosu: Bu kablo hangi sistemi bağlıyor?

Yangına dayanıklı kablo: Yangın kabloya etki ederken devre çalışmaya devam ediyor mu?

İlk soru uygulamayı tanımlar. İkinci soru ise test edilmiş yangın performansını tanımlar.

Bu nedenle aynı ürün iki tanıma birden uyabilir.

Örneğin yangın algılama loop’unda kullanılan JE-H(St)H Bd FE180 PH120 hem yangın alarm uygulamasında görev alır hem de ayrıca yangına dayanıklı devre bütünlüğü sunar.

Buna karşılık standart J-H(St)H Lg yangın alarm uygulamasında kullanılabilir; ancak ürün dokümanında ayrıca FE180 veya PH120 performansı bulunmuyorsa onu yangına dayanıklı devre bütünlüğü kablosu olarak sınıflandırmayın.

Standart Yangın Alarm Kablosu Yangına Dayanıklı Olmayabilir mi?

Evet.

Bu ayrım yazının en önemli noktalarından biridir.

Bir standart yangın alarm kablosu proje gereksinimine göre şu özellikleri sağlayabilir:

• Uygun sinyal iletimi
• EMI ekranlama
• Alev geciktiricilik
• LSZH konstrüksiyon
• CPR yangına tepki sınıfı

Ancak bu özelliklerin hiçbiri kendi başına yangın sırasında devrenin çalışmaya devam edeceğini göstermez.

Bu nedenle proje devre bütünlüğü istiyorsa FE, PH veya ilgili başka yangın test performansını ayrıca şartnameye yazın.

Yangın Alarm Kablosu Farkı: J-Y(St)Y ve J-H(St)H

ETK Kablo’nun standart yangın alarm ailesinde J-Y(St)Y Lg ve J-H(St)H Lg iki temel örnek oluşturur.

Özellik	J-Y(St)Y Lg	J-H(St)H Lg
Temel uygulama	Yangın alarmı / haberleşme	Yangın alarmı / haberleşme
İzolasyon	PVC	Halojensiz
Dış kılıf	PVC	Halojensiz
Genel ekran	Al/PET + toprak teli	Al/PET + toprak teli
LSZH	Hayır	Evet
Otomatik FE180	Hayır	Hayır
Otomatik PH120	Hayır	Hayır

Dolayısıyla iki ürün arasındaki ana fark yangında devre bütünlüğü değildir. Temel ayrım malzeme sistemidir.

J-Y(St)Y PVC yapıya sahiptir. Buna karşılık J-H(St)H halojensiz izolasyon ve dış kılıf kullanır.

J-Y(St)Y Yangın Alarm Kablosu

J-Y(St)Y Lg yangın alarm kablosu, PVC izolasyon ve PVC dış kılıf kullanır.

ETK’nın mevcut ürününde ayrıca:

• Sınıf 1 mono bakır iletkenler
• Bükümlü çift yapısı
• Polyester ayırıcı
• Al/PET genel ekran
• Kalaylı bakır toprak teli
• Kırmızı PVC dış kılıf

bulunur.

Ayrıca ürün IEC 60332-1-2 kapsamında alev geciktiricilik performansı yayınlar.

Ancak alev geciktiricilik, yangında sinyal iletiminin devam edeceği anlamına gelmez.

J-H(St)H Yangın Alarm Kablosu

J-H(St)H Lg yangın alarm kablosu ise halojensiz malzeme sistemini kullanır.

Bu yapı özellikle kapalı alanlarda düşük duman ve korozif gaz performansının önemli olduğu projelerde avantaj sağlayabilir.

Ancak ürün kodundaki “H” harfini FE180 veya PH120 kanıtı olarak yorumlamayın.

Halojensiz yapı ile yangında devre bütünlüğü iki ayrı performanstır.

J-H(St)H ile JE-H(St)H Bd FE180 PH120 Aynı mı?

Hayır.

Bu iki ürün adı benzer görünse de yangın performansları açısından önemli fark taşır.

Standart J-H(St)H Lg, halojensiz alarm ve haberleşme konstrüksiyonudur.

Buna karşılık JE-H(St)H Bd FE180 PH120 yangına dayanıklı kablo özel yangın bariyeri ve devre bütünlüğü performansı içeren ayrı bir konstrüksiyondur.

ETK’nın JE-H(St)H Bd yapısında:

• Sınıf 1 bakır iletken
• Seramik form oluşturan çapraz bağlı izolasyon
• Pair yapısı
• Polyester bant
• Cam elyaf bant
• Al/PET genel ekran
• Kalaylı bakır toprak teli
• Halojensiz dış kılıf

bulunur.

Dolayısıyla fark yalnızca renk veya dış kılıf malzemesi değildir. Asıl fark, tanımlı yangın testlerinde devre bütünlüğü sağlamaya yönelik komple konstrüksiyondur.

Yangın Alarm Kablosu Farkı: FE180 Ne Anlama Gelir?

FE180, kablo sektöründe belirli yangın testi koşullarında uzun süreli kablo veya izolasyon bütünlüğünü ifade etmek için kullanılan bir performans tanımıdır.

Ancak yalnızca “180 dakika” sayısına bakmayın.

Şunları birlikte kontrol edin:

• Uygulanan test standardı
• Kablo konstrüksiyonu
• Sertifikanın kapsamı
• Test tarihi
• Gerekli mekanik etkiler
• Diğer yangın sınıfları

Ayrıca eski ürün belgelerinde artık geri çekilmiş IEC 60331 bölümlerine rastlayabilirsiniz. Yeni projelerde güncel standardı ve sertifika kapsamını ayrıca doğrulayın.

Yangın Alarm Kablosu Farkı: PH120 Ne Anlama Gelir?

PH120, ilgili test yaklaşımı altında kablonun yangın ve mekanik şok sırasında devre bütünlüğünü belirli süre boyunca korumasına odaklanır.

EN 50200 bu alandaki önemli test yöntemlerinden biridir.

Mekanik şok burada kritik bir unsurdur çünkü gerçek yangın sırasında kablo sistemi yalnızca sıcaklıkla karşılaşmayabilir.

Ancak PH120 ifadesini otomatik olarak “yangın + mekanik şok + su püskürtme” şeklinde yorumlamayın.

Proje su etkisi de istiyorsa ilgili ek test veya standardı şartnamede ayrıca belirtin.

FE180 ile PH120 Aynı mı?

Hayır.

Test koşulları ve değerlendirme yaklaşımı farklıdır.

Bu nedenle 180 sayısı 120’den büyük diye FE180’i otomatik olarak PH120’den daha yüksek bir performans sınıfı kabul etmeyin.

Proje her iki performansı birlikte de isteyebilir.

IEC 60331 Yangın Alarm Kablolarında Ne İfade Eder?

IEC 60331 ailesi, yangın koşullarında devre bütünlüğünü koruması gereken kablolar için test yöntemleri tanımlar.

Örneğin IEC 60331-2:2018, toplam dış çapı 20 mm’yi aşmayan ve ilgili gerilim kapsamındaki kablolar için yangın ile mekanik şok altında devre bütünlüğü test yöntemini tanımlar.

Daha büyük dış çapa sahip belirli kablolar için IEC 60331-1 farklı test düzeni kullanır.

Dolayısıyla RFQ içinde yalnızca “IEC 60331” yazmak yerine uygulanacak güncel bölümü ve ürün kapsamını açıkça tanımlayın.

Yangın Alarm Kablosu ile Alev Geciktirici Kablo Aynı mı?

Hayır.

Alev geciktiricilik, tanımlı test koşullarında alevin kablo boyunca yayılmasını sınırlamaya odaklanır.

Buna karşılık yangına dayanıklılık, yangın sırasında elektriksel veya sinyal devresinin çalışmasını sürdürmesini hedefler.

Dolayısıyla:

• Alev geciktirici ≠ yangına dayanıklı
• IEC 60332 ≠ IEC 60331
• Alev yayılımını sınırlamak ≠ devre bütünlüğünü korumak

Bu ayrımı yangına dayanıklı ve alev geciktirici kablo karşılaştırmamızda daha ayrıntılı inceleyebilirsiniz.

Yangın Alarm Kablosu Farkı: LSZH Ne Değiştirir?

LSZH, düşük duman ve halojensiz malzeme yaklaşımını ifade eder.

Bu özellik özellikle tahliyenin zor olduğu veya elektronik ekipmanların yoğun bulunduğu alanlarda önem kazanabilir.

Örneğin:

• Hastaneler
• Havalimanları
• Metro istasyonları
• Tüneller
• Okullar
• Oteller
• Yüksek katlı binalar
• Kontrol merkezleri

halojensiz kablo şartı isteyebilir.

Ancak LSZH bir devre bütünlüğü sınıfı değildir.

Dolayısıyla:

• LSZH ≠ FE180
• LSZH ≠ PH120
• LSZH ≠ B2ca

Bu kavramların ayrıntılı farkı için LSZH ve PVC kablo rehberimizi kullanabilirsiniz.

PVC Yangın Alarm Kablosu Kullanılabilir mi?

Evet, ilgili proje ve mevzuat izin veriyorsa kullanılabilir.

PVC konstrüksiyon şu avantajları sağlayabilir:

• Pratik montaj
• İyi mekanik özellikler
• Ekonomik çözüm
• Uygun ürünlerde alev geciktiricilik

Buna karşılık halojensiz yapılar duman ve korozif gaz performansının kritik olduğu projelerde daha uygun olabilir.

Bu nedenle PVC ile LSZH kararını devre bütünlüğü kararından ayrı verin.

Yangın Alarm Kablosu Farkı: CPR B2ca, Cca, Dca ve Eca

Avrupa’daki kalıcı bina tesisatlarında yangın alarm kablosu ayrıca CPR yangına tepki sınıfına sahip olabilir.

Projeye göre şu Euroclass seviyeleriyle karşılaşabilirsiniz:

• B2ca
• Cca
• Dca
• Eca

Yüksek sınıflar duman, alevlenen damlacık ve asitlik için ek alt sınıflar da taşıyabilir.

Örneğin Cca-s1b,d1,a1 tanımı yalnızca “LSZH” ifadesinden çok daha ayrıntılı yangına tepki bilgisi sunar.

Ancak CPR ile devre bütünlüğünü yine ayrı değerlendirin.

B2ca ≠ FE180

B2ca ≠ PH120

Dolayısıyla bir proje aynı kabloda hem B2ca hem PH120 isteyebilir.

B2ca Yangın Alarm Kablosu Yangına Dayanıklı mıdır?

Otomatik olarak değildir.

B2ca temel olarak kablonun yangının gelişimine katkısını, ısı açığa çıkmasını ve ilgili yangına tepki davranışlarını sınırlar.

Buna karşılık devrenin yangın sırasında çalışıp çalışmadığını ayrı bir test belirler.

Dolayısıyla yüksek CPR sınıfını yangında fonksiyon sürekliliğinin yerine kullanmayın.

Kırmızı Kılıf Yangına Dayanım Gösterir mi?

Hayır.

Kırmızı renk yangın alarmı ve güvenlik devrelerini tanımlamak için yaygın bir görsel işarettir.

Ancak renk teknik yangın sınıfı değildir.

Kırmızı bir kablo:

• PVC olabilir
• LSZH olabilir
• Alev geciktirici olabilir
• Yangına dayanıklı olabilir
• Farklı CPR sınıflarında olabilir

Bu nedenle ürün performansını dış kılıf renginden çıkarmayın.

Mika Bant Yangına Dayanım Garantisi Verir mi?

Tek başına hayır.

Mika tabakaları yüksek sıcaklıkta elektriksel izolasyonun korunmasına yardımcı olan güçlü yangın bariyerleri oluşturabilir.

Ancak kablonun yangına dayanım sınıfını yalnızca kullanılan hammaddeler belirlemez.

İletken, izolasyon, bariyer, dolgu, ekran, kılıf ve üretim geometrisi birlikte çalışır.

Bu nedenle sertifikalı performansı bitmiş kablonun test sonucu üzerinden değerlendirin.

Ekranlı Yangın Alarm Kablosu Neden Kullanılır?

Yangın alarm devreleri güç kablolarının, motorların, panoların veya diğer elektronik ekipmanların yakınından geçebilir.

Bu ortam elektromanyetik girişim oluşturabilir.

J-Y(St)Y ve J-H(St)H gibi ürünlerdeki Al/PET genel ekran ve toprak teli bu girişimin sinyal devresi üzerindeki etkisini azaltmaya yardımcı olur.

Ancak ekranın temel görevi EMC performansıdır.

Ekranlama ≠ yangına dayanım

Dolayısıyla ekranlı bir alarm kablosunu sırf ekran içerdiği için FE180 veya PH120 kabul etmeyin.

Yangına Dayanıklı Kablo Ekranlı Olabilir mi?

Evet.

Yangına dayanım ve ekranlama iki bağımsız tasarım kararıdır.

Kritik sinyal devresi EMI koruması istiyorsa üretici yangına dayanıklı konstrüksiyona şu ekranlardan birini ekleyebilir:

• Al/PET folyo ekran
• Bakır örgü ekran
• Kombine ekran sistemi

Örneğin JE-H(St)H Bd FE180 PH120 Al/PET genel ekran kullanır.

Buna karşılık ETK’nın LIHCH FE180 PH120 gibi bazı yangına dayanıklı sinyal ve kontrol kablolarında kalaylı bakır örgü ekran bulunur.

Dolayısıyla EMC gereksinimini yangına dayanım performansından ayrı tanımlayın.

Konvansiyonel Yangın Alarm Sisteminde Hangi Kablo?

Konvansiyonel sistemler dedektörleri ve alarm cihazlarını belirli zonlar veya devreler altında organize eder.

Bu sistemlerde kablo seçerken şu kriterleri kontrol edin:

• İletken direnci
• Çift veya damar sayısı
• Çalışma gerilimi
• Ekran gereksinimi
• Maksimum hat uzunluğu
• Malzeme gereksinimi
• Yangına tepki sınıfı
• Gerekliyse devre bütünlüğü

Dolayısıyla “konvansiyonel sistem = tek bir kablo tipi” şeklinde sabit bir kural kullanmayın.

Adreslenebilir Yangın Alarm Sisteminde Hangi Kablo?

Adreslenebilir sistemler çok sayıda cihazı haberleşmeli loop mimarisiyle birbirine bağlayabilir.

Bu nedenle güvenilir sinyal iletimi kritik hale gelir.

Panel üreticisi şu elektriksel değerler için sınır koyabilir:

• İletken direnci
• Loop direnci
• Kapasitans
• Maksimum kablo uzunluğu
• Ekranlama

Bu nedenle önce yangın alarm sistemi üreticisinin kablo gereksinimini kontrol edin. Ardından bina yangın şartnamesindeki LSZH, CPR veya devre bütünlüğü koşullarını ekleyin.

Yangın Alarm Kablosu Farkı: Siren ve Sesli Tahliye Devreleri

Dedektör loop’u ile siren veya sesli tahliye devresi aynı işlevi görmez.

Sesli tahliye sistemi, yangın ilerlerken insanlara tahliye talimatı vermeye devam etmek zorunda kalabilir.

Bu nedenle bazı projeler bu devreler için yangına dayanıklı sinyal veya hoparlör kablosu ister.

Ayrıca devrenin güç ihtiyacı, iletken kesiti ve çalışma gerilimi klasik dedektör loop’undan farklı olabilir.

Dolayısıyla bütün yangın alarm tesisatını tek kablo koduyla çözmeye çalışmayın.

FE180, PH120, E30, E60 ve E90 Aynı Sınıflandırma mı?

Hayır.

Bu tanımları tek bir “daha iyi – daha kötü” sıralamasına koymak doğru değildir.

Performans	Ana Odak
FE180	Kablo seviyesinde yangın bütünlüğü
PH120	Yangın + mekanik şok altında devre bütünlüğü
E30	Test edilmiş kurulum sisteminde 30 dakika fonksiyon bütünlüğü
E60	Test edilmiş kurulum sisteminde 60 dakika fonksiyon bütünlüğü
E90	Test edilmiş kurulum sisteminde 90 dakika fonksiyon bütünlüğü

E30, E60 ve E90 yalnızca kabloyu değerlendirmez. Kablo tavası, kelepçeler, askılar, ankrajlar ve sabitleme düzeni de test edilmiş sistemin parçasıdır.

Bu nedenle yalnızca E90 uyumlu olarak pazarlanan kabloyu satın alıp herhangi bir taşıma sistemiyle E90 elde ettiğinizi varsaymayın.

Sınıfların ayrıntılı farklarını FE180, PH120, E30, E60 ve E90 rehberimizde inceleyebilirsiniz.

Yangına Dayanıklı Kablo Sadece Yangın Alarmında mı Kullanılır?

Hayır.

Yangına dayanıklı kablo ailesi yangın alarm kablolarından çok daha geniştir.

Kritik uygulamalar şunları içerebilir:

• Acil aydınlatma
• Sesli tahliye
• Duman tahliye sistemleri
• Basınçlandırma sistemleri
• Yangın pompaları
• İtfaiyeci asansörleri
• Kritik haberleşme
• Acil kontrol devreleri
• Metro ve demiryolu sistemleri
• Tünel sistemleri

Özellikle güç gerektiren uygulamalarda sinyal tipi yangın alarm kablosu yerine uygun yangına dayanıklı enerji kablosu gerekir.

Dolayısıyla “yangın güvenliği devresi” ile “yangın alarm kablosu” ifadelerini eş anlamlı kullanmayın.

Hastanelerde Hangi Kablo Yaklaşımı Kullanılmalı?

Hastaneler hızlı tahliyenin zor olabileceği ve çok sayıda kritik sistemin aynı anda çalıştığı yapılardır.

Bu nedenle farklı devreler farklı performanslar isteyebilir:

• Yangına tepki
• Düşük duman
• Düşük asitlik
• Devre bütünlüğü
• EMI ekranlama

Örneğin dedektör loop’u ile acil enerji beslemesi aynı kablo konstrüksiyonunu kullanmaz.

Bu nedenle her güvenlik devresini fonksiyonuna göre ayrı tanımlayın.

Yüksek Katlı Binalarda Yangın Kablosu Seçimi

Yüksek katlı binalarda uzun tahliye yolları, düşey şaftlar ve geniş kablo yoğunluğu yangın stratejisini etkiler.

Yangın alarm sinyalleri güvenilir şekilde çalışırken başka sistemlerin de yangın sırasında çalışması gerekebilir.

Örneğin:

• Acil aydınlatma
• Basınçlandırma
• Duman kontrolü
• Sesli tahliye

ayrı kablo aileleri isteyebilir.

Dolayısıyla binadaki bütün kırmızı kabloların aynı yangın performansını taşıdığını varsaymayın.

Tünel ve Metro Projelerinde Hangi Farklar Önemlidir?

Tüneller kısıtlı tahliye alanı nedeniyle duman, korozif gaz ve sistem sürekliliği açısından daha sıkı gereksinimler oluşturabilir.

Bu nedenle şartname aynı anda şu özellikleri isteyebilir:

• LSZH
• Düşük duman
• Düşük asitlik
• Yüksek CPR yangına tepki performansı
• Kritik devrelerde FE veya PH performansı

Ancak dedektör loop’u, fiber haberleşme, acil aydınlatma ve duman tahliye motoru farklı elektriksel kablo konstrüksiyonları ister.

Bu nedenle sistem fonksiyonunu her zaman ilk seçim kriteri yapın.

Yangın Alarm Kablosu Farkı: En Sık Yapılan Hatalar

Her Yangın Alarm Kablosunu Yangına Dayanıklı Sanmak

Yangın alarm uygulaması tek başına devre bütünlüğü göstermez.

Kırmızı Kılıfı Yangın Sertifikası Sanmak

Kılıf rengi yalnızca ürün tanımlamasına yardımcı olur.

J-H(St)H’yi Otomatik FE180 Sanmak

Halojensiz yapı tek başına yangın sırasında devre sürekliliği sağlamaz.

LSZH’yi PH120 Sanmak

LSZH malzeme davranışını; PH120 ise devre bütünlüğünü tanımlar.

B2ca’yı Yangına Dayanıklı Sanmak

B2ca yangına tepki sınıfıdır.

Alev Geciktiriciyi Yangına Dayanıklı Sanmak

Alev yayılımını sınırlamak ile devrenin çalışmasını sürdürmek farklı performanslardır.

Ekranlı Kabloyu Yangına Dayanıklı Sanmak

Ekran EMI performansına yardımcı olur; devre bütünlüğünü tanımlamaz.

Mika Bandı Tek Başına Sertifika Sanmak

Bitmiş kablo gerekli yangın testini karşılamalıdır.

Yalnızca “Fire Rated Cable” Yazmak

Bu ifade hangi yangın performansının gerektiğini açıklamaz.

Alarm Paneli Üreticisinin Şartlarını Atlamak

Direnç, kapasitans ve loop uzunluğu kablo uygunluğunu etkileyebilir.

CPR Gereksinimini Unutmak

Devre bütünlüğü Avrupa’daki uygun bina projelerinde gerekli yangına tepki sınıfının yerine geçmez.

Her Devreye En Yüksek Yangın Sınıfını Yazmak

Gerçek sistem fonksiyonunu ve mevzuatı esas alın.

Bütün Yangın Alarm Devrelerini Aynı Sanmak

Dedektör, siren, sesli tahliye ve yardımcı çıkış devreleri farklı elektriksel gereksinimler taşıyabilir.

Yangın Alarm Kablosu Farkı: Doğru Kablo Nasıl Seçilir?

1. Devrenin Fonksiyonunu Belirleyin

Dedektör loop’u, alarm sinyali, siren, sesli tahliye, acil haberleşme veya başka bir güvenlik devresi olduğunu tanımlayın.

2. Yangın Sırasında Çalışması Gerekiyor mu?

Devre yangın sırasında çalışmayı sürdürmek zorundaysa uygun devre bütünlüğü performansını ayrıca belirleyin.

3. Sistem Üreticisinin Elektriksel Gereksinimlerini Kontrol Edin

Direnç, kapasitans, gerilim ve maksimum hat uzunluğu sınırlarını doğrulayın.

4. FE veya PH Performansını Belirleyin

Proje gerekiyorsa ilgili güncel test standardını ve sınıfı açık şekilde yazın.

5. CPR Yangına Tepki Sınıfını Seçin

Avrupa bina projesinde geçerli Euroclass ve gerekiyorsa s, d ve a alt sınıflarını tanımlayın.

6. PVC veya LSZH Kararı Verin

Malzeme seçimini tahliye, duman, halojen ve proje şartlarına göre yapın.

7. Ekran Gereksinimini Belirleyin

EMI ortamı ve alarm paneli şartlarına göre ekranlı veya ekransız konstrüksiyon seçin.

8. Sistem Bütünlüğünü Kontrol Edin

E30, E60 veya E90 gerekiyorsa test edilmiş kablo ve taşıma sisteminin tamamını değerlendirin.

9. Sertifikayı Gerçek Ürünle Eşleştirin

Test belgesindeki ürün kodunun satın aldığınız kablo konstrüksiyonuyla aynı olduğunu doğrulayın.

Yangın Alarm Kablosu RFQ’sunda Neler Yer Almalı?

Profesyonel teklif talebinde yalnızca “kırmızı yangın kablosu” yazmayın.

• Yangın alarm sistem tipi
• Devrenin fonksiyonu
• Konvansiyonel veya adreslenebilir sistem bilgisi
• Çift veya damar sayısı
• İletken çapı veya kesiti
• Çalışma gerilimi
• Maksimum iletken direnci
• Kapasitans sınırı gerekiyorsa değeri
• Ekran gereksinimi
• Toprak / dren teli gereksinimi
• PVC veya LSZH konstrüksiyon
• Alev geciktiricilik gereksinimi
• CPR Euroclass
• Duman alt sınıfı
• Damlacık alt sınıfı
• Asitlik alt sınıfı
• Devre bütünlüğü gereksinimi
• EN 50200 gereksinimi
• Uygulanacak IEC 60331 bölümü
• FE180 gereksinimi
• PH sınıfı
• E30 / E60 / E90 sistem gereksinimi
• Montaj ortamı
• UV gereksinimi
• Kablo rengi
• Proje veya son kullanıcı standardı
• Yangın test sertifikaları
• Gerekliyse DoP

Böylece üretici “yangın alarm kablosu” ifadesini tahmin etmek yerine gerçek sisteme uygun konstrüksiyonu teklif eder.

ETK Kablo Yangın Alarmı ve Yangına Dayanıklı Kablo Çözümleri

ETK Kablo, yangın algılama uygulaması ile yangında devre bütünlüğü gereksinimini ayrı ürün aileleriyle karşılar.

Standart alarm ve haberleşme devrelerinde J-Y(St)Y Lg ekranlı PVC konstrüksiyon sunar.

Buna karşılık J-H(St)H Lg ekranlı halojensiz alternatif sağlar. Bu ürünler uygun sinyal iletimi, ekranlama ve kendi konstrüksiyonlarına ait yangın/malzeme performanslarına odaklanır.

Ancak bunları FE180 veya PH120 devre bütünlüğü sağlayan ürünlerle karıştırmayın.

Yangın sırasında çalışması gereken kritik sinyal devrelerinde ETK Kablo JE-H(St)H Bd FE180 PH120, JE-HH Bd ve LIH serisi gibi özel yangına dayanıklı konstrüksiyonlar sunar.

Dolayısıyla satın alma ekibi önce devrenin yalnızca yangın alarm sistemine ait olup olmadığını değil, yangın sırasında ne yapması gerektiğini belirlemelidir.

Ardından sinyal özelliklerini, ekranlamayı, malzemeyi, CPR performansını ve gerekiyorsa devre bütünlüğünü ayrı ayrı seçmelidir.

Yangın Alarm Kablosu Farkı Hakkında Sıkça Sorulan Sorular

Yangın alarm kablosu yangına dayanıklı mıdır?

Otomatik olarak değildir. Bazı yangın alarm kabloları yalnızca sinyal, ekranlama, alev geciktiricilik veya malzeme özellikleri sunarken özel ürünler ayrıca devre bütünlüğü sağlayabilir.

Yangın alarm kablosu ile yangına dayanıklı kablo arasındaki temel fark nedir?

Yangın alarm kablosu kullanım alanını, yangına dayanıklı kablo ise tanımlı yangın koşullarında devrenin çalışmasını sürdürme performansını ifade eder.

J-Y(St)Y yangına dayanıklı mıdır?

Standart J-Y(St)Y Lg ürününü FE180 veya PH120 olarak kabul etmeyin. ETK’nın mevcut ürünü PVC ekranlı alarm/haberleşme konstrüksiyonudur ve IEC 60332-1-2 alev geciktiricilik performansı yayınlar.

J-H(St)H yangına dayanıklı mıdır?

Standart J-H(St)H Lg halojensiz alarm ve haberleşme kablosudur. Ürün adı tek başına FE180 veya PH120 göstermez.

Hangi yangın alarm kablosu FE180 ve PH120 olabilir?

JE-H(St)H Bd FE180 PH120 gibi özel yangına dayanıklı konstrüksiyonlar uygun kritik alarm ve güvenlik devrelerinde bu performansları sağlayabilir.

LSZH yangına dayanıklı anlamına gelir mi?

Hayır. LSZH duman ve halojen özellikleriyle ilgilidir; yangında devre bütünlüğünü göstermez.

B2ca yangına dayanıklı anlamına gelir mi?

Hayır. B2ca CPR yangına tepki sınıfıdır ve devre bütünlüğünü tek başına kanıtlamaz.

Alev geciktirici kablo yangına dayanıklı mıdır?

Otomatik olarak değildir. Alev geciktiricilik alev yayılımını sınırlar; yangına dayanım ise devrenin çalışmasını sürdürmesine odaklanır.

Kırmızı kablo yangına dayanıklı mıdır?

Kablo rengi yangın performansı kanıtı değildir.

Mika bant FE180 anlamına gelir mi?

Hayır. Mika yangın bariyeri olarak kullanılabilir; ancak bitmiş kablo gerekli testi karşılamalıdır.

PH120 ne demektir?

PH120, ilgili test koşullarında yangın ve mekanik şok altında belirli süreli devre bütünlüğü performansını ifade eder.

PH120 su testini de kapsar mı?

Tek başına hayır. Su maruziyeti gerekiyorsa ilgili ek test veya şartı ayrıca tanımlayın.

FE180 ne demektir?

FE180, ilgili test yaklaşımı kapsamında kablo bütünlüğüne yönelik uzun süreli yangın performansını ifade eder. Gerçek standardı ve sertifika kapsamını ürün dokümanından kontrol edin.

FE180 ile PH120 aynı mıdır?

Hayır. Test düzenleri farklıdır; yalnızca süre sayılarını karşılaştırmayın.

E90 yangın alarm kablosu ne demektir?

E90 yalnızca kablonun özelliği değildir. İlgili DIN 4102-12 yaklaşımında kablo, destek ve sabitleme sistemi birlikte fonksiyon bütünlüğü sağlar.

Yangın alarm kablosu PVC olabilir mi?

Evet, proje ve mevzuat izin veriyorsa PVC tabanlı J-Y(St)Y gibi konstrüksiyonlar kullanılabilir.

Yangın alarm kablosu LSZH olabilir mi?

Evet. J-H(St)H gibi halojensiz yapılar yangın alarm uygulamalarında kullanılabilir.

Ekranlı yangın alarm kablosu yangına dayanıklı mıdır?

Mutlaka değil. Ekran elektromanyetik girişimi kontrol eder; devre bütünlüğünü ayrı test belirler.

Bir yangın alarm kablosu hem B2ca hem PH120 olabilir mi?

Evet. Bitmiş ürün her iki performansı ayrı test ve dokümantasyonla karşılıyorsa aynı kablo hem yüksek yangına tepki hem devre bütünlüğü sağlayabilir.

Bütün yangın alarm sistemlerinde PH120 gerekir mi?

Hayır. Sistem fonksiyonu, ulusal mevzuat ve proje yangın stratejisi gereken performansı belirler.

Yangına dayanıklı kablo acil aydınlatmada kullanılabilir mi?

Evet. Uygun enerji kablosu konstrüksiyonu, yangın sırasında çalışması gereken acil aydınlatma devrelerine hizmet edebilir.

Hangi yangın alarm kablosunu seçmeliyim?

Önce sistem ve devre fonksiyonunu belirleyin. Ardından elektriksel değerleri, PVC veya LSZH yapıyı, ekran ihtiyacını, CPR sınıfını ve gerekiyorsa FE180, PH veya başka devre bütünlüğü performansını ayrı ayrı tanımlayın.

Sonuç: Yangın Alarm Kablosu Farkı Nasıl Doğru Yorumlanır?

Yangın alarm kablosu farkı, “uygulama” ve “yangındaki performans” kavramlarını birbirinden ayırdığınızda oldukça nettir.

Yangın alarm kablosu, yangın algılama ve alarm sisteminde sinyal taşıyan ürünü tanımlar. J-Y(St)Y ve J-H(St)H bu uygulamaya yönelik iki farklı malzeme yaklaşımı sunar.

Ancak standart alarm kablosu yangın sırasında çalışmaya devam etmek zorunda değildir.

Devre yangın sırasında kritik görevini sürdürmek zorundaysa proje özel yangına dayanıklı konstrüksiyon ister. JE-H(St)H Bd FE180 PH120 gibi ürünler bu ihtiyaca cevap verir.

Ayrıca alev geciktiricilik, LSZH ve CPR kavramlarını devre bütünlüğünden ayrı tutun. IEC 60332 alev yayılımına, LSZH malzeme davranışına, CPR yangına tepkiye; FE ve PH performansları ise farklı yangın altında çalışma kriterlerine odaklanır.

Kırmızı dış kılıf da teknik performans kanıtı değildir. Aynı renk altında PVC, LSZH, alev geciktirici veya yangına dayanıklı farklı kablolar bulunabilir.

Benzer şekilde ekranlama yangına dayanım oluşturmaz. Al/PET folyo veya bakır örgü elektromanyetik girişimi azaltmaya yardımcı olur; yangın performansını ilgili test sonucu belirler.

Son olarak yangın alarm tesisatındaki bütün devreleri aynı kabul etmeyin. Dedektör loop’u, siren devresi, sesli tahliye, acil haberleşme ve kritik enerji beslemeleri farklı kablo gereksinimleri oluşturabilir.

Bu nedenle doğru seçim sırası şöyledir: önce devrenin görevini belirleyin, ardından elektriksel şartları doğrulayın, sonra malzeme ve CPR gereksinimini seçin ve yalnızca gerektiğinde uygun devre bütünlüğü sınıfını ekleyin.

Böylece proje yalnızca “yangın için üretilmiş” bir kablo değil, gerçek alarm sistemine ve yangın güvenliği stratejisine uygun doğrulanmış kablo konstrüksiyonunu seçer.
